Eje Z con sistemas de medición de visión VMS de enfoque automático
DESCRIBIENDO

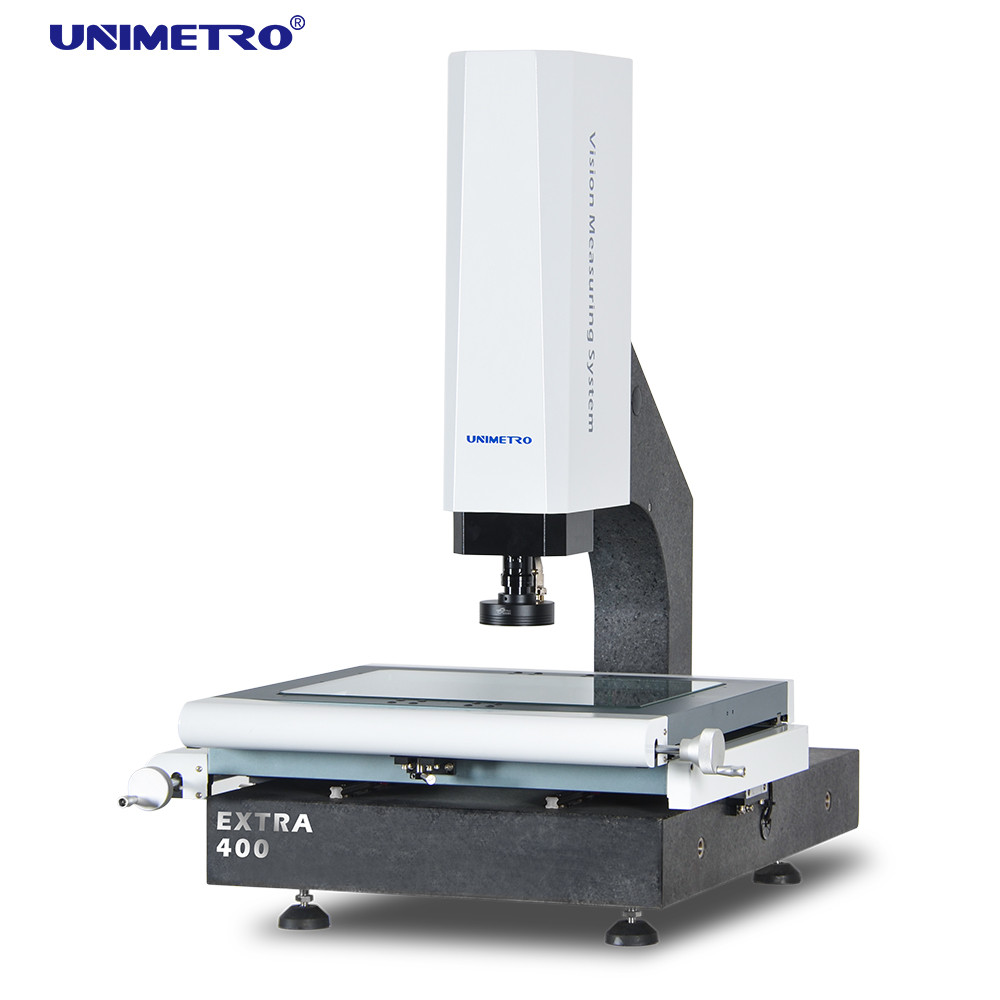

La máquina de medición por visión semiautomática de la serie EXTRA proporciona a los clientes una función de medición y una experiencia de usuario más allá de los productos comunes. Gama completa de servocontrol del eje Z, la configuración estándar del generador de pulsos manual para un control preciso y ajuste fino del movimiento del eje Z, con función de enfoque automático de imagen, su eficiencia de medición y experiencia de usuario mejoran enormemente.
Parámetros
| Modelo |
200 EXTRAS |
300 EXTRAS |
400 EXTRAS |
500 EXTRAS |
| Dimensión (mm)(L*W*H) |
500*540*930 |
600*740*980 |
700*840*980 |
800*940*980 |
| Rango de medición (mm)(X*Y*Z) |
200*100*150 |
300*200*200 |
400*300*200 |
500*400*200 |
| Precisión de medición (μm) |
2,5+L/100 |
2,5+L/100 |
2,5+L/100 |
3+L/100 |
| Repetibilidad (μm) |
2.5 |
2.5 |
2.5 |
3 |
| Peso (kg) |
140 kilos |
190kg |
240 kilos |
290kg |
| Imagen y Medición |
CCD |
200 mm (se puede elevar según los requisitos de los clientes) |
| Lente |
Lente de zoom manual abollada 0,7-4,5X/lente de zoom automático 1-10X |
| Aumento |
18-195X (solo como referencia. Con diferentes cámaras y lentes, el aumento será diferente). |
| Campo de visión |
8,1~1,3 mm |
| Distancia de trabajo |
108mm |
| Resolución de escala lineal |
0,5 μm (0,1 μm para la opción) |
| Sistema de conducción |
Control manual de los ejes X, Y, control CNC de bucle cerrado del eje Z y función AUTU FOCUS disponibles |
| Iluminación |
Anillo de luz LED programable de 4 secciones, luz de contorno LED paralela, anillo de luz LED de 8 secciones, coaxial, para opción |
Características
◆Control de detalles de calidad.
1. Base y columna de granito, excelente estabilidad;
2. Etapa de trabajo de aluminio, hace que el control de movimiento reaccione rápidamente y sea flexible;
3. Etapa de trabajo con superficie de oxidación dura que procesa antirrayas;
4. Estándar con guía lineal de precisión, husillo de bolas de molienda y servomotor de CA, etc., para garantizar la precisión y estabilidad del sistema de movimiento;
5. El sistema de control integrado, con control de movimiento integrado y control de todas las señales como iluminación y lectura de escala lineal, garantiza que el rendimiento de la máquina sea extremadamente estable.
◆Configuración de alto rendimiento
1. Control manual de dos ejes X, Y para lograr un posicionamiento preciso;

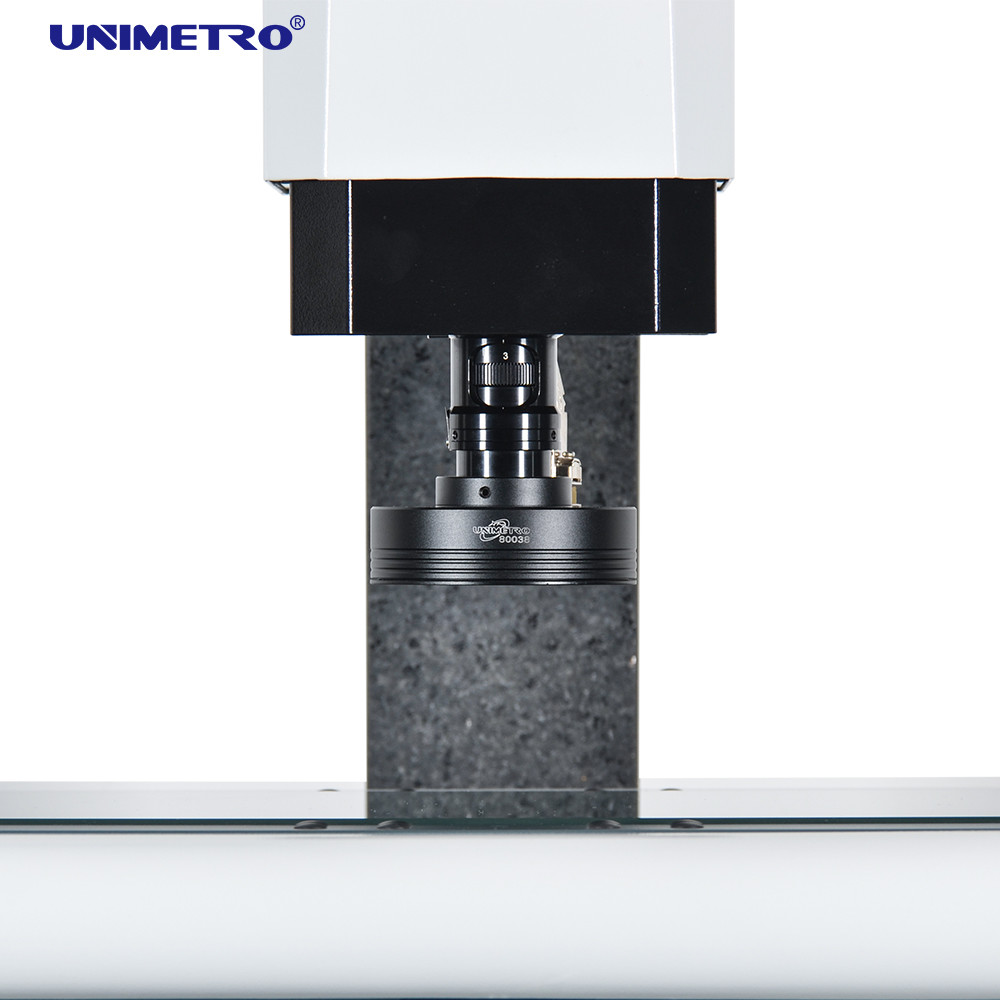

2. El eje Z adopta una guía lineal de alta precisión y un sistema de control de servomotor para realizar el enfoque automático, eliminar el error del enfoque artificial y mejorar la precisión y estabilidad de la medición;
La regla lineal de alta precisión de 3,0,5 um y la mesa de trabajo de precisión garantizan que la precisión de la máquina sea ≤ 2,5 + L/100 um;
4. Se utiliza una varilla pulida desdentada de alta precisión y un dispositivo de bloqueo de movimiento rápido para garantizar el error de retorno de la mesa de trabajo dentro de 2um;
5. El CCD industrial en color de alta resolución garantiza una calidad de imagen clara sin distorsión y satisface las necesidades de una observación clara y una medición precisa;
6. Lente de zoom con señal de retroalimentación electrónica manual con zoom HD de 0,7-4,5x, el software puede identificar rápida y automáticamente la ampliación y llevar a cabo la acción de zoom correspondiente, simplificando los pasos de medición;
◆Software de medición eficiente
1. La máquina de medición por visión de la serie EXTRA es compatible con múltiples opciones de potente software de medición. Que tienen una función de medición diversificada, pueden medir elementos geométricos como puntos, círculos, líneas, ángulos, ángulos, etc., así como dimensiones como distancia, redondez, rectitud, concentricidad, etc.
2. La interfaz de operación simple y fácil de entender hace que la medición sea más simple y eficiente;
3. Entrada y comparación de archivos CAD, salida sencilla del informe de medición y análisis SPC de los datos de los resultados de medición
◆Ampliabilidad flexible
1. La serie CMM adicional es compatible con la serie de sondas Renishaw (opcional) y los usuarios pueden realizar fácilmente funciones de medición bidimensionales y tridimensionales en una sola máquina. El software puede calcular el desplazamiento entre la lente óptica y la sonda táctil para garantizar que todos los resultados de la medición estén en un sistema de coordenadas.
2. Los resultados de la medición se pueden enviar a gráficos 3D para aplicaciones de ingeniería inversa.
3. Se puede seleccionar una variedad de sensores sin contacto y sistemas de fijación rápida para cumplir con los diferentes requisitos de medición de diferentes clientes.
4. Se puede seleccionar la luz de contorno verde para hacerla más flexible y potente para diferentes partes de diferentes materiales o formas, y proporcionar aplicaciones de medición más potentes.
