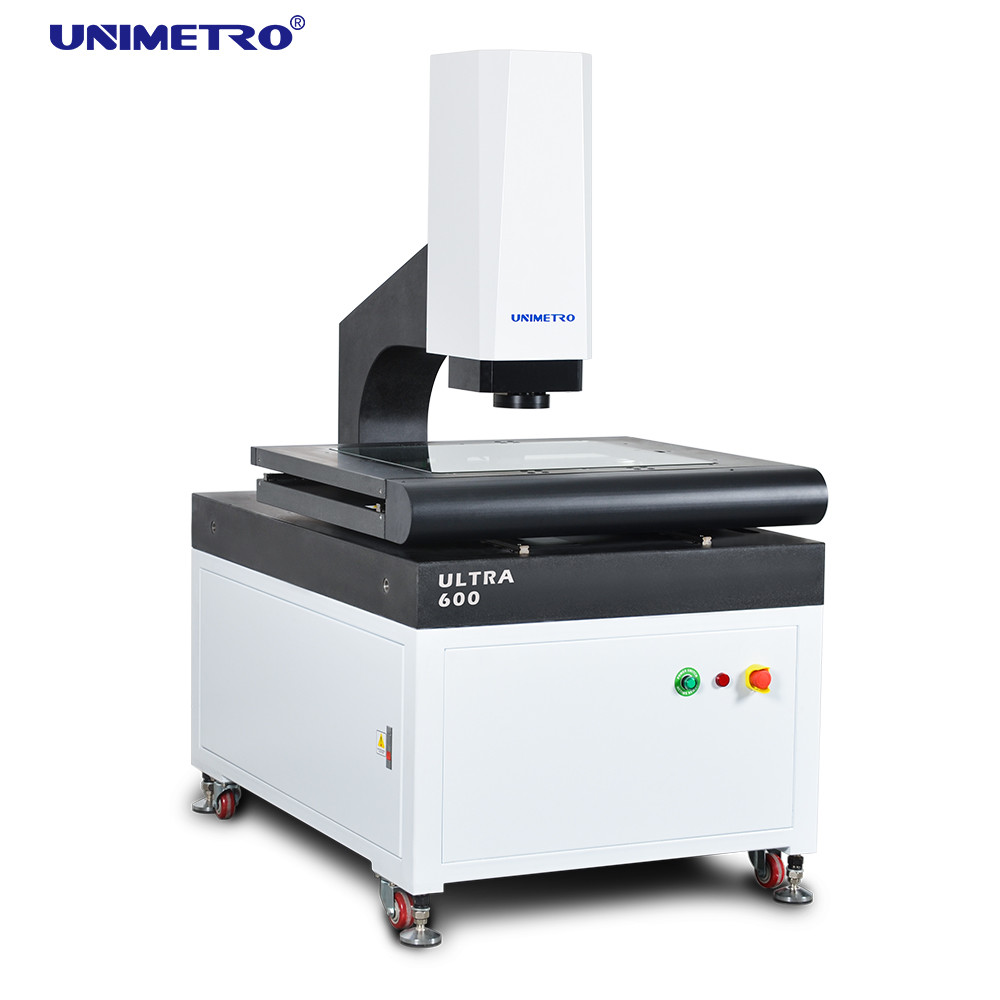

Sistema de medición de dimensiones ópticas ULTRA Serie 2.5D con modo de medición automático de 3 ejes de alta precisión y sonda Renishaw opcional

Informacion basica

Lugar de origen:	Guangdong, China
Nombre de la marca:	UNIMETRO
Certificación:	ISO, CE
Número de modelo:	ULTRA

Cantidad de orden mínima:	1 sistema
Precio:	Negociatable
Detalles de empaquetado:	Embalaje de madera del vacío de case+
Tiempo de entrega:	8-15days
Condiciones de pago:	LC, D/A, D/P, T/T, Western Union, MoneyGram
Capacidad de la fuente:	50-60sets por mes

Mejor precio Contactar ahora

Información detallada

Nombre del producto:	Máquina de medición de dimensiones ópticas 2.5D	Modelo:	- ¿ Qué es?
Modo de medición:	Automático de 3 ejes.	Características:	Alta precisión, velocidad rápida
Exactitud:	2.5+l/200	Repetibilidad:	2.5um
Opcional:	Cámara, Sonda, Láser, etc.	Apoyo:	OEM, ODM, personalizado
Resaltar:	Máquina de medición óptica de la dimensión , máquina de medición de la dimensión 2.5D , Máquina de medición de la dimensión de la punta de prueba de Renishaw

Descripción de producto

Sistema de Medición Óptica de Dimensión 2.5D con Sonda Renishaw Opcional

Serie ULTRA CNC VMS

Especificaciones Técnicas

Modelo	ULTRA 300	ULTRA 400	ULTRA 500	ULTRA 600
Recorrido Eje X/Y (mm)	300×200	400×300	500×400	600×500
Recorrido Eje Z	200mm (se puede elevar según los requisitos del cliente)
Escala Lineal Eje X/Y/Z - 3 ejes	Resolución de Escala Lineal de Vidrio: 0.1µm
Modo de Guía	Guía lineal de precisión, guía de doble riel y doble carro
Modo de Operación	Controlador tipo joystick, operación con ratón, programa de detección automática
Precisión	Eje XYZ: ≤2.5+L/200µm
Repetibilidad	±2.5µm
Sistema de Video	Cámara CCD a color HD de 1/3"
Lente	Lente de zoom continuo 6.5X; Aumento Óptico: 0.7X-4.5X; Aumento de Video: 26X~172X (monitor de 21.5")
Sistema de Iluminación	Iluminación de contorno paralela LED + Iluminación de superficie LED de 5 anillos y 8 divisiones, ajustable stepless de 0~255
Aumento	0.7X~4.5X
Software de Medición	Software de Medición Automática Completa 2D UNIMETRO
Capacidad de Carga	25Kg
Entorno de Trabajo	Temperatura 20℃±2℃, Rango de Humedad<2℃/hr, Humedad 30~80%, Vibración<0.002g, <15Hz
Fuente de Alimentación	220V/50Hz/10A
Dimensiones (An×Pr×Al) (mm)	1600×780×1700	1750×920×1700	1900×1080×1700	1050×1280×1700
Peso Neto (kg)	380	450	600	800

Características Principales

Combinación de Configuración Flexible

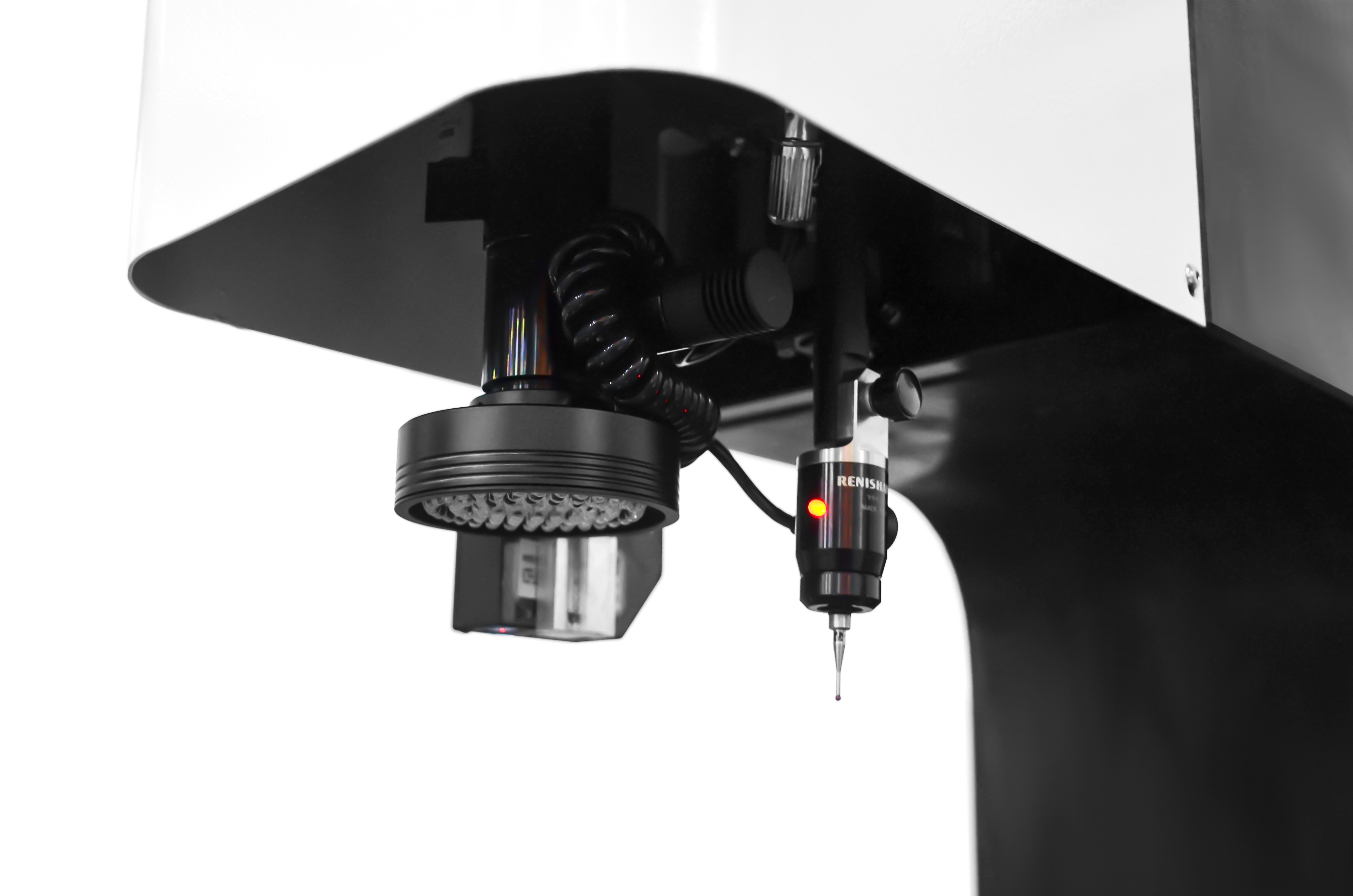

Las configuraciones estándar satisfacen la mayoría de las necesidades de los usuarios finales, con ensamblaje de hardware personalizable según los requisitos reales. Para pruebas de altura simples, se pueden agregar accesorios opcionales como láser OMRON o sonda Renishaw.

Control de Mayor Precisión

En metrología dimensional, la precisión es primordial. UNIMETRO implementa 6 eslabones de inspección, desde el muestreo de materia prima hasta pruebas de precisión de 48 horas antes del envío, garantizando una precisión de medición superior.

Software de Medición Eficiente

El software de medición compuesto RationalVue de matriz externa proporciona potentes funciones de medición compuesta 2D/3D
Interfaz de operación simple e intuitiva para mediciones eficientes
Los programas de medición automática permiten un procesamiento por lotes eficiente

Software de Medición de Visión 3D INSPECT

Programa de usuario flexible
Creación de elementos de referencia
Potente función de detección de bordes
Soporte para múltiples accesorios externos
Cálculo automático de elementos de tolerancia geométrica
Medición rápida y conveniente de productos complejos

Información de la Empresa

Nuestros Clientes y Agentes

Preguntas Frecuentes

P1: ¿Son una fábrica o una empresa comercial?

R1: Somos una fábrica y proporcionamos respuestas en 24 horas.

P2: ¿Qué produce principalmente su empresa?

R2: Nos especializamos en Máquinas de Medición por Visión, Máquinas de Medición por Coordenadas, accesorios CMM y VMM, y equipos relacionados.

P3: ¿Cómo elegir la especificación adecuada?

R3: Nuestro equipo profesional recomendará especificaciones adecuadas según la variedad de su producto y los requisitos de medición.

P4: ¿Aceptan servicio personalizado?

R4: Sí, ofrecemos tanto máquinas estándar como soluciones personalizadas adaptadas a las necesidades del cliente.

P5: ¿Cuál es su período de garantía?

R5: El período de garantía de nuestro producto es de 1 año. Hemos mejorado la durabilidad en las piezas frágiles, asegurando una calidad de producto confiable.
