Máquina de medición de visión de precisión VMZ con funcionamiento controlado por software

Instrumento de medición de metrología de vídeo completamente automatizado para inspección industrial

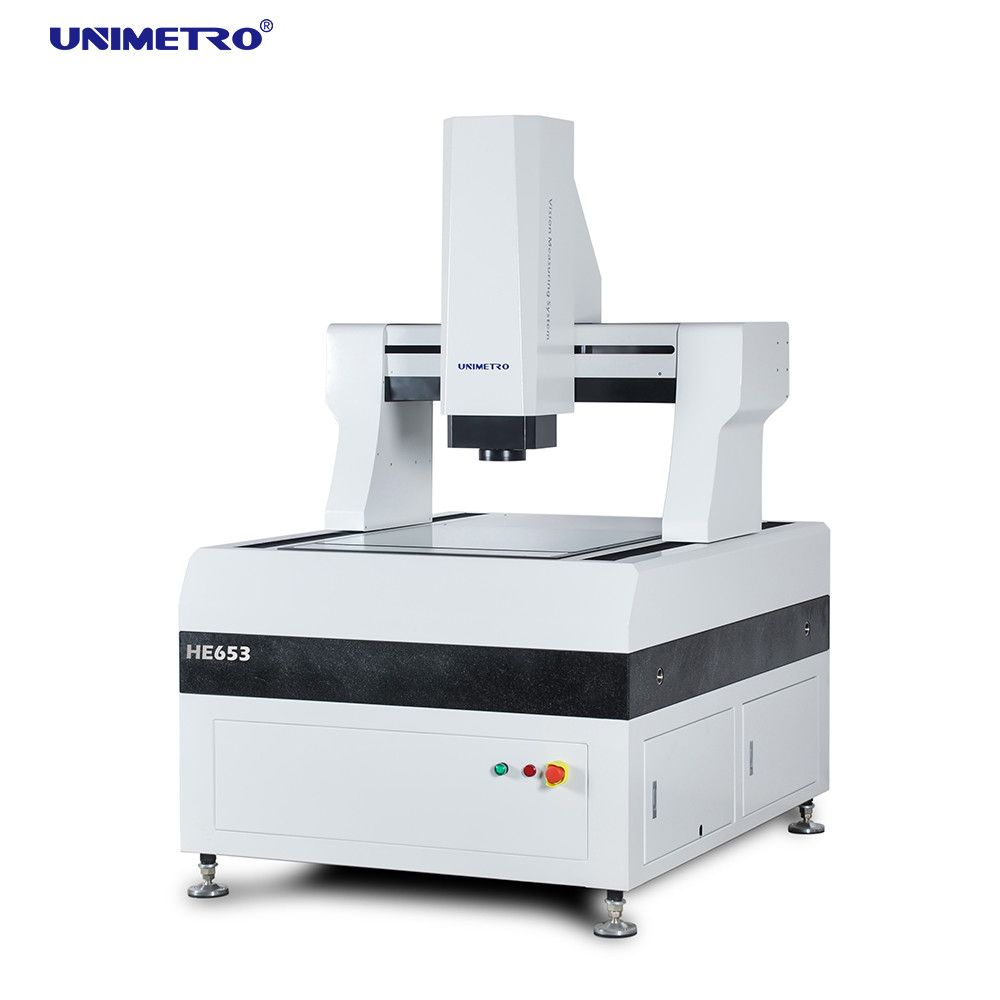

La máquina de medición visual CNC tipo pórtico de la serie HE está especialmente diseñada para mediciones de alta precisión y a gran escala. Adopta una estructura de puente móvil completamente cerrada para mantener fijo el trabajo de medición. Combina alta precisión y alta eficiencia de forma orgánica para detectar eficazmente los parámetros geométricos de varios productos. En la actualidad, se utiliza principalmente en placas de circuito PCB, laminados revestidos de cobre, vidrio plano, módulos de cristal líquido, moldes de cuchillas, materiales aislantes, láminas de metal de precisión y otras industrias.

Descripción

Máquina de medición visual ---- Diseño de estructura de alta rigidez
>> Se adopta toda la estructura del puente móvil de marco cerrado, pieza de trabajo de medición fija, gran capacidad de carga y buen rendimiento de movimiento.
>> Introducir la tecnología de análisis de elementos finitos en el diseño mecánico para garantizar una estructura mecánica de alta rigidez y alta precisión.
>> Base de granito grado 000, alta resistencia, resistencia a la corrosión y buena estabilidad.
>> Mesa de trabajo para tratamiento de superficies de óxido de aluminio, control de acción rápido y flexible, duradera y hermosa.

Máquina de medición visualAlta ---- Configuración de precisión
>> Regla de rejilla abierta RENISHAW, resolución 0,5 um, alta precisión y buena estabilidad (0,1 um como opción)
>> El riel guía lineal de precisión, el husillo de bolas de la amoladora y el servomotor de CA garantizan la estabilidad y precisión de posicionamiento del sistema de la máquina.
>> La cámara digital Giga en color de alta definición de 2M de píxeles cumple con los requisitos de observación clara y medición estable.
>> Lente óptica de alta definición 6.5X, zoom automático preciso, calibración rápida de píxeles.
>> Fuente de luz de superficie LED programable de 5 anillos y 8 secciones, sistema de fuente de luz de contorno LED paralelo.
>> Control automático de eje completo, servomotor de circuito cerrado completo de CA.


Máquina de medición visual Multisensor opcional para medición 3D
La máquina de medición visual tipo pórtico grande de la serie HE puede equiparse con una variedad de sensores 3D para una medición compuesta 2D/3D integral. También puede equiparse con sensores sin contacto como sonda y láser. También es compatible con la serie completa de soportes de sonda de RENSHAW, para que los usuarios puedan completar la transformación automática de mediciones a escala completa en un solo dispositivo, mejorando enormemente la productividad.


Parámetros

Información de la empresa

Nuestro cliente y agente









Preguntas frecuentes
P1: ¿Es usted una fábrica o una empresa comercial?
A1: Somos una fábrica y le brindamos la respuesta más rápida en 24 horas.
P2: ¿En qué se encuentra principalmente su empresa?
A2: Producimos principalmente máquinas de medición de visión, máquinas de medición de coordenadas, accesorios CMM y VMM, etc.
P3: ¿Cómo elegir la especificación adecuada?
R3: Siempre que nos indique la variedad y el tamaño del producto que se va a medir, nuestro equipo profesional le aconsejará cuál es el instrumento de medición con las especificaciones adecuadas.
P4: ¿Aceptan servicio personalizado?
R4: ¡Asegúrate! Podemos proporcionar no sólo máquinas típicas, sino también máquinas personalizadas según las necesidades del cliente.
P5: ¿Cuál es su período de garantía?
A5: El período de garantía de nuestro producto es de 1 año. La calidad de nuestro producto es muy estable y hemos mejorado mucho en algunas piezas frágiles. Puede estar seguro de la calidad de nuestros productos.
