Máquina óptica semi auto de la inspección para la medida de la llanura

Semi-Automatic Optical Inspection Machine for Flatness Measurement

Informacion basica

Lugar de origen:	CHINA
Nombre de la marca:	UNIMETRO
Certificación:	CE, ISO
Número de modelo:	Adicional

Cantidad de orden mínima:	1 juego
Precio:	Discussible
Detalles de empaquetado:	caso de madera
Tiempo de entrega:	8~16days
Condiciones de pago:	LC, T/T, D/P, Western Union, T/T, MoneyGram
Capacidad de la fuente:	40 conjuntos por mes

Mejor precio Contactar ahora

Información detallada

Nombre del producto:	Máquina de medir la visión	Movimiento del eje z:	Motorizado
Control del movimiento del eje z:	Teclado, software	enfocar:	Automático
Movimiento x, y:	Manual	Dimensión:	550540930 mm
Rango de medición:	200100150 mm	Repetibilidad:	2.5um
Peso:	150 kilos	Resolución de escala lineal:	0.5um (0.1um para opción)
cámara ccd:	Cámara CCD HD
Resaltar:	Máquina óptica de la inspección para la medida de la llanura , máquina óptica de la inspección 150kg , máquina de la medida de 150kg Vision

Descripción de producto

Máquina de Inspección Óptica Semiautomática para Medición de Planitud

Funciones

Descripción de la Máquina de Inspección Óptica Semiautomática

1) La Máquina de Inspección Óptica es un instrumento utilizado para la medición precisa de dimensiones físicas, con una precisión de hasta nivel de micras.
2) La Máquina de Inspección Óptica, una máquina VMM, utiliza la cámara para capturar la imagen de la pieza de trabajo, analizar el píxel de la imagen y calcular la dimensión 2D con el software de medición.
3) La máquina de inspección óptica semiautomática de la serie EXTRA es un instrumento importante utilizado en el proceso de control de calidad de sus productos. Asegura la precisión dimensional de sus productos, haciendo que sus productos sean más competitivos.
4) La máquina de inspección óptica semiautomática de la serie EXTRA está diseñada y desarrollada por UNIMETRO, que es un modelo popular adecuado para la mayoría de las aplicaciones de medición de dimensiones 2D precisas y usuarios finales de diferentes industrias, como moldes, electrónica, semiconductores, inyección de plástico, productos 3C, atención médica, aviación, etc.
5) El eje Z de la máquina de inspección óptica semiautomática de la serie EXTRA está configurado con un sistema de servomotor de bucle cerrado, para lograr un control de movimiento de alta precisión y función de enfoque automático, los usuarios pueden controlar el movimiento del eje Z y el enfoque de la imagen en el software o el teclado, lo que aumenta en gran medida la eficiencia de la medición.

Área de aplicación de la máquina de inspección óptica semiautomática

a. Industria de moldes
b. Fabricación de automóviles
c. Industria médica
d. Fabricación mecánica
e. Industria digital 3C
f. Producción de PCB
Etc.

Configuración de hardware

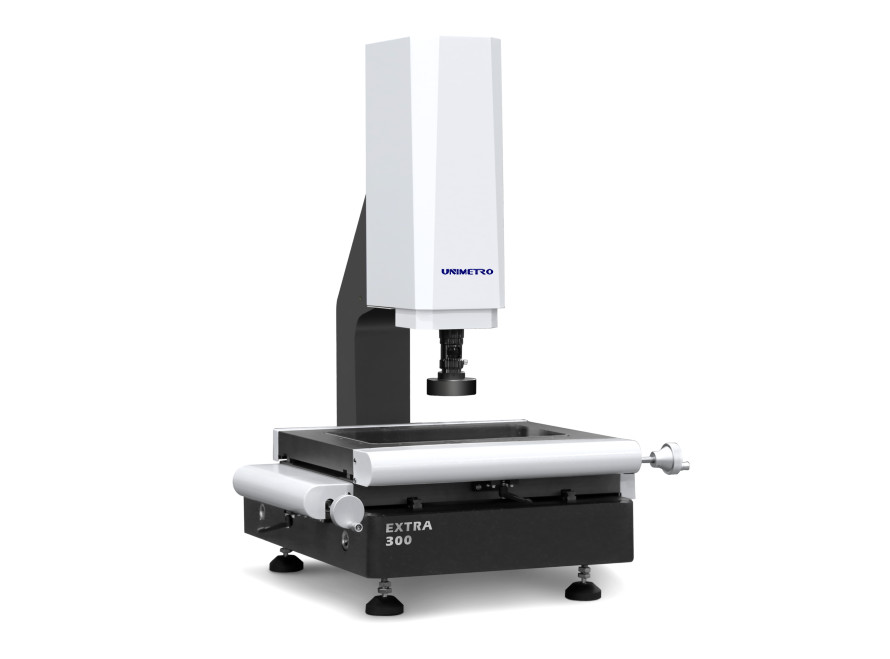

Máquina óptica semi auto de la inspección para la medida de la llanura 0

◉ Escalas lineales de 3 ejes con resolución de 0,5 um

◉ Función de enfoque automático de alto rendimiento

◉ Compatible con la sonda táctil Renishaw

◉ Etapa de trabajo de aluminio y anodizado duro

◉ Luz de anillo LED de 3 anillos y 8 secciones con control de software y programable

◉ Luz de contorno LED de trayectoria de luz paralela con control de software y programable

◉ Cámara digital HD de 1,2 M píxeles

◉ Caja de control central integrada

◉ Control motorizado del eje Z

◉ Guía lineal HIWIN

◉ Generador de impulsos manual para el control del movimiento del eje Z

◉ Con indicadores láser para posicionamiento y enfoque auxiliares

◉ Lente de zoom dentada manual de 0,7-4,5X con sensor de retroalimentación de señal de aumento

Parámetros

Modelo		EXTRA 200	EXTRA 300	EXTRA 400	EXTRA 500
Dimensión (mm) (LAH)		500540930	600740980	700840980	800940980
Rango de medición (mm) (XYZ)		200100150	300200200	400300200	500400200
Precisión de medición (μm)		2.5+L/100	2.5+L/100	2.5+L/100	3+L/100
Repetibilidad (μm)		2.5	2.5	2.5	3
Peso (kg)		140kg	190kg	240kg	290kg
Imagen y medición	CCD	200 mm (se puede elevar según los requisitos de los clientes)
	Lente	Lente de zoom dentada manual 0,7-4,5X/Lente de zoom automático 1-10X
	Aumento	18-195X (Solo como referencia. Con diferentes cámaras y lentes, el aumento será diferente.)
	Campo de visión	8,1~1,3 mm
	Distancia de trabajo	108 mm
Resolución de la escala lineal		0,5 μm (0,1 μm como opción)
Sistema de accionamiento		Eje X, Y control manual, eje Z control CNC de bucle cerrado y función AUTU FOCUS disponible
Iluminación		Luz de superficie de anillo LED programable de 4 secciones, luz de contorno LED paralela, luz de anillo LED de 8 secciones, coaxial, como opción

Funciones del software

El software UNIMETRO INSPECT3D tiene una interfaz de usuario amigable, fácil de aprender,

función potente, permite a los usuarios lograr una medición rápida y precisa.

El software ofrece una interfaz de usuario completa en inglés, también permite el desarrollo de nuevos idiomas.

◉ Entrada de archivo CAD y medición

◉ Matriz de piezas y medición macro

◉ Enfoque automático y medición de altura

◉ La función de navegación ayuda a la localización rápida

◉ Potente función de medición geométrica

◉ Múltiples informes de datos y función de salida de datos gráficos

◉ Programa de usuario flexible

◉ Creación de elementos de referencia

◉ Potente función de detección de bordes

◉ Soporte de múltiples accesorios externos

◉ Cálculo automático de la tolerancia geométrica de los elementos

◉ Medición de producción complicada de forma rápida y cómoda

Información de la empresa

Nuestro cliente y agente

Preguntas frecuentes
P1: ¿Es usted una fábrica o una empresa comercial?
A1: Somos una fábrica y le damos la respuesta más rápida en 24 horas.
P2: ¿En qué se especializa principalmente su empresa?
A2: Producimos principalmente máquinas de medición de visión, máquinas de medición de coordenadas, accesorios CMM y VMM, etc.
P3: ¿Cómo elegir la especificación adecuada?
A3: Siempre que nos diga la variedad y el tamaño del producto a medir, nuestro equipo profesional le aconsejará sobre el instrumento de medición con las especificaciones adecuadas.
P4: ¿Aceptan servicios personalizados?
A4: ¡Por supuesto! Podemos proporcionar no solo máquinas típicas, sino también máquinas personalizadas según las necesidades del cliente.
P5: ¿Cuál es su período de garantía?
A5: El período de garantía de nuestro producto es de 1 año. La calidad de nuestro producto es muy estable y hemos mejorado mucho en algunas piezas rompibles. Puede estar seguro de la calidad de nuestro producto.
