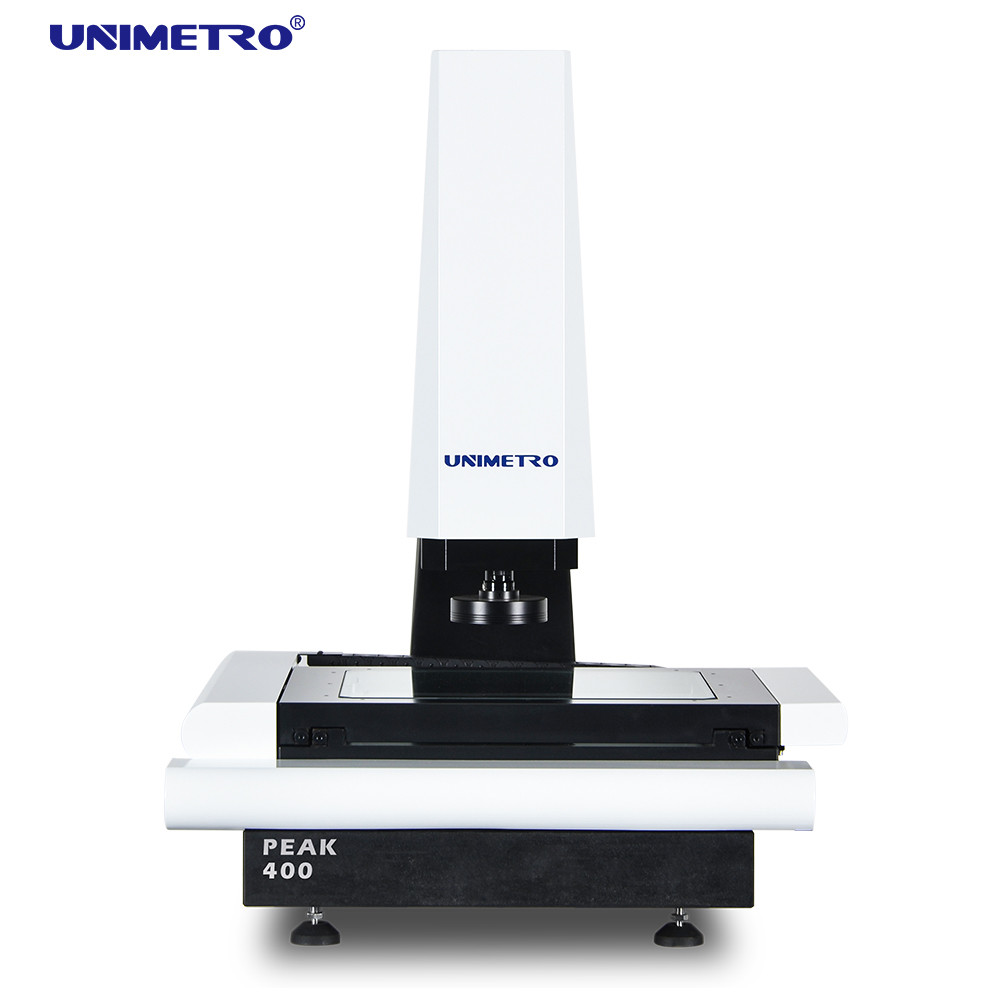

Sistema de Medición por Visión CNC con Control Motorizado del Eje Z para Inspección VMM 2D
Sistema de Inspección por Imagen CNC Tipo Económico
El Sistema de Inspección por Imagen es un instrumento utilizado para la medición precisa de dimensiones físicas con una precisión de hasta nivel de micrón. Esta máquina de medición por visión es un instrumento de medición óptica que utiliza una cámara para capturar la imagen de la pieza de trabajo, analiza los píxeles de la imagen y calcula las dimensiones 2D con software de medición.
El Sistema de Inspección por Imagen CNC es un potente dispositivo de medición de dimensiones diseñado para procesos de control de calidad de producción en masa. Configurado con un potente software que hace que el proceso de medición sea programable, los usuarios pueden lograr mediciones de productos de gran cantidad a través de procesos totalmente automáticos. La serie PEAK es un modelo económico de CNC de visión totalmente automático desarrollado por UNIMETRO.
El diseño simple e integrado nos permite construir la máquina a un menor costo, manteniendo una alta precisión de medición y el mejor rendimiento. Los usuarios pueden disfrutar de las ventajas de alta eficiencia y ahorro de costos de mano de obra de una máquina de medición por visión CNC completa a un precio muy competitivo.
Configuración de Hardware
Escalas lineales de 3 ejes con resolución de 0.5 µm
Función de enfoque automático de alto rendimiento
Plato de trabajo de aluminio y anodizado duro
Compatible con palpador Renishaw (opcional)
Luz anular LED de 3 anillos y 8 secciones con control de software y programable
Luz de contorno LED de trayectoria de luz paralela con control de software y programable
Sensor de Desplazamiento de Fibra Confocal (opcional)
Guía lineal HIWIN
Control motorizado del eje Z
Caja de control central integrada
Cámara CCD de grado industrial
Generador de impulsos manual para control de movimiento del eje Z
Indicadores láser para posicionamiento y enfoque auxiliar (opcional)
Lente de zoom manual dentado de 0.7-4.5X con sensor de retroalimentación de señal de magnificación
Aplicaciones del Sistema de Inspección por Imagen
- El Sistema de Inspección por Imagen de la serie PEAK es compatible con la línea completa de sensores de medición por fibra Omron, ofreciendo más posibilidades para requisitos de medición precisos
- Mediciones estables de superficies inclinadas o curvas
- Mediciones estables de diferentes tipos de materiales
- Mediciones estables de superficies lisas o rugosas

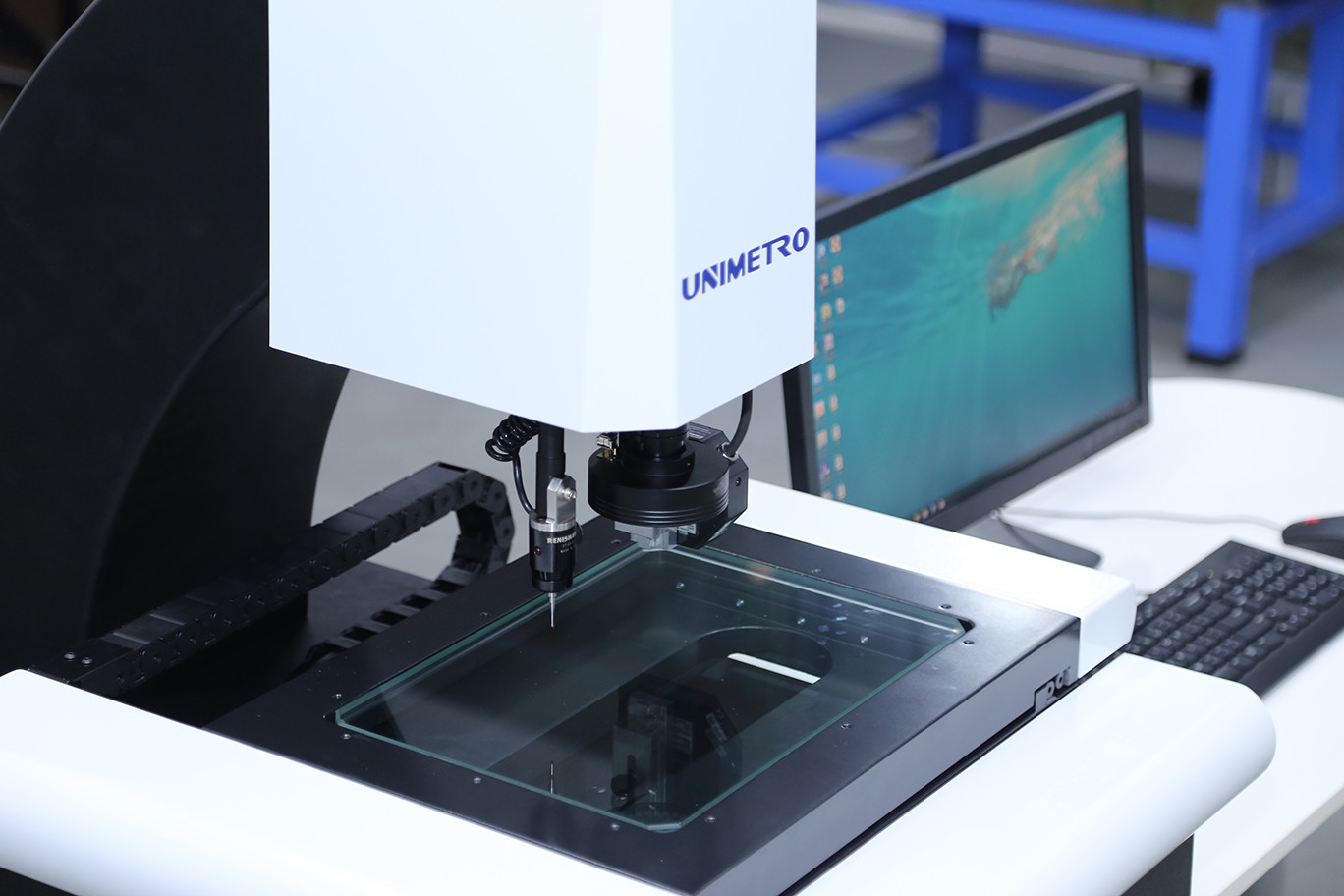

- El Sistema de Inspección por Imagen de la serie PEAK es compatible con el palpador Renishaw como configuración opcional, lo que permite a los usuarios lograr funciones de medición 2D y 3D en una sola máquina
- El software puede calcular el desfase entre la lente óptica y el palpador, asegurando que todos los resultados de medición estén dentro de un sistema de coordenadas. Los resultados de medición se pueden exportar como un dibujo 3D para ingeniería inversa
Funciones del Software
El software UNIMETRO INSPECT3D presenta una interfaz de usuario amigable, es fácil de aprender y ofrece potentes funciones que permiten a los usuarios lograr mediciones rápidas y precisas. El software ofrece una interfaz de usuario completamente en inglés y también permite el desarrollo de nuevos idiomas.
- Introducir archivo CAD y medir
- Matriz de piezas y medición macro
- Enfoque automático y medición de altura
- La función de navegación ayuda a la localización rápida
- Potente función de medición geométrica
- Múltiples informes de datos y función de salida de datos gráficos
- Programa de usuario flexible
- Creación de elementos de referencia
- Potente función de detección de bordes
- Soporte para múltiples accesorios externos
- Cálculo automático de la tolerancia geométrica de los elementos
- Medición rápida y conveniente de producción complicada
Parámetros Técnicos
| Modelo |
PEAK 300 |
PEAK 400 |
| Dimensión (mm) (L*A*H) |
850*650*1060 |
1000*800*1080 |
| Rango de Medición (mm) (X*Y*Z) |
300*200*200 |
400*300*200 |
| Precisión (µm) |
3+L/200 |
3+L/200 |
| Repetibilidad (µm) |
3 |
3 |
| Peso (kg) |
120 |
150 |
| Cámara |
Cámara CCD analógica de grado industrial y tarjeta de video SV2000E |
| Lente |
Lente de zoom manual dentado 0.7-4.5X / Lente de zoom manual 0.7-4.5X con retroalimentación de señal (Opcional) / Lente de zoom automático (Opcional) |
| Magnificación |
18-188X (Diferentes combinaciones de cámara y lente conducen a diferentes rangos de magnificación) |
| FOV |
8.1-1.3mm (Diferentes combinaciones de cámara y lente conducen a diferentes rangos de FOV) |
| Distancia de trabajo |
108mm |
| Resolución de escalas lineales |
0.0005mm |
| Iluminación |
Luz anular de superficie programable de 3 anillos y 8 secciones, luz de contorno paralela programable |
