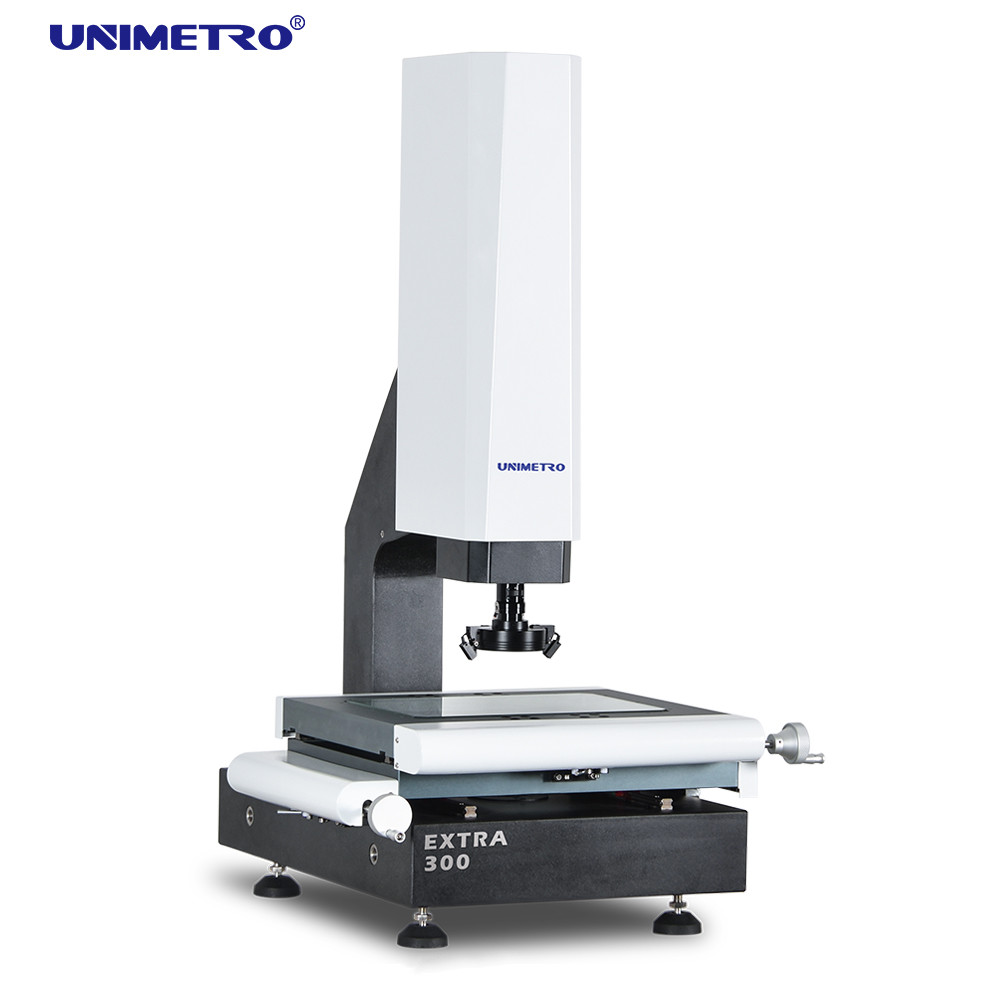

Máquina VMM de la serie EXTRA que mide con precisión las dimensiones físicas para varias industrias

EXTRA Series Vision Measuring Machine with 2.5um Repeatability Motorized Z Axis and HD CCD Camera for Precision Measurement

Informacion basica

Lugar de origen:	CHINA
Nombre de la marca:	UNIMETRO
Certificación:	CE, ISO
Número de modelo:	Adicional

Cantidad de orden mínima:	1
Precio:	Discussible
Detalles de empaquetado:	caso de madera
Tiempo de entrega:	5~15days
Condiciones de pago:	LC, T/T, T/T, Western Union, MoneyGram
Capacidad de la fuente:	40

Mejor precio Contactar ahora

Información detallada

Nombre del producto:	Máquina de medir la visión	Movimiento del eje z:	Motorizado
Control del movimiento del eje z:	Teclado, software	enfocar:	Automático
Movimiento x, y:	Manual	Dimensión:	600740980 mm
Rango de medición:	300200200 mm	Repetibilidad:	2.5um
Peso:	190 kilos	Resolución de escala lineal:	0.5um (0.1um para opción)
cámara ccd:	Cámara CCD HD
Resaltar:	vmm sistema de medida óptico , Sistema semi auto VMM , Sistema de la industria VMM del molde

Descripción de producto

Sistema de medición óptico para el control de la cualidad

Descripción del sistema

1) La máquina VMM es un instrumento utilizado para la medición precisa de dimensiones físicas, con precisión hasta el nivel de micrones.
2) Máquina VMM un instrumento de medición óptico que utiliza la cámara para capturar la imagen de la pieza de trabajo, analizar el píxel de la imagen y calcular la dimensión 2D con el software de medición.
3) La máquina VMM de la serie EXTRA es un instrumento importante utilizado en el proceso de control de calidad de sus productos.
4) La máquina VMM de la serie EXTRA está diseñada y desarrollada por UNIMETRO, que es un modelo popular adecuado para la mayoría de las aplicaciones de medición de dimensiones 2D precisas y los usuarios finales de diferentes industrias,como Molde, electrónica, semiconductor, inyección de plástico, productos 3C, atención médica, aviación... etc.
5) El eje Z de la máquina VMM de la serie EXTRA está configurado con un sistema de servomotor de circuito cerrado, para lograr un control de movimiento de alta precisión y una función de enfoque automático,Los usuarios pueden controlar el movimiento del eje Z y enfocar la imagen en el software o el teclado, aumentan en gran medida la eficiencia de medición.

Configuración del hardware

Máquina VMM de la serie EXTRA que mide con precisión las dimensiones físicas para varias industrias 0

Escalas lineales de 3 ejes con resolución de 0,5 mm

Función de enfoque automático de alto rendimiento

Compatible con la sonda táctil Renishaw

¢ Trabajo de aluminio y anodizado duro

- 3 anillos 8 secciones de luz LED de anillo de control de software y programable

- Control de software de luz de contorno LED paralela y programable

◉ 1.2M pixel HD digital camera

¢ Caja de control del núcleo integrada

Control motorizado del eje Z

¢ Dirección de guía lineal HIWIN

Generador de pulso manual para el control del movimiento del eje Z

Con indicadores láser para posicionamiento y enfoque auxiliares

Lente de zoom manual con abolladuras de 0,7-4,5X con sensor de retroalimentación de señal de aumento

¢ Calibración sencilla

¢ Toque de ángulo múltiple

¢ Configuración rápida del sistema de coordenadas

Compatible con toda la línea de estilos Renishaw

El módulo CAD es soportado (opcional)

Producción de dibujos 3D

¢ Compatible con la sonda estelar

Medidas de dimensiones en 3D

¢ Medición combinada de imágenes y sondas táctiles

◉ Probe rack supported(Optional)

Parámetros

Modelo		Extra 200	Extra 300	Extra 400	Extra 500
Dimensión (mm) (LWH)		500540930	600740980	700840980	800940980
El valor de las emisiones de gases de efecto invernadero de los vehículos de la categoría M1 y N2 será el valor de las emisiones de gases de efecto invernadero de la categoría M1 y N2.		200100150	300200200	400300200	500400200
Precisión de medición (μm)		2.5+L/100	2.5+L/100	2.5+L/100	3+L/100
Repetitividad (μm)		2.5	2.5	2.5	3
Peso (kg)		El peso total	190 kg de peso	240 kg de peso	290 kg de peso
Imagen y medición	El CCD	200 mm (puede elevarse de acuerdo con los requisitos de los clientes)
	Lentes	Lente de zoom con abolladuras manuales 0,7-4,5X/lente de zoom automático 1-10X
	Magnificación	18-195X (sólo para referencia. Con diferentes cámaras y lentes, el aumento será diferente.)
	Campo de visión	8.1~1.3 mm
	Distancia de trabajo	108 mm
Resolución de escala lineal		0.5 μm ((0,1 μm para la opción)
Sistema de conducción		Control manual del eje X, del eje Y, control CNC de circuito cerrado del eje Z y función AUTU FOCUS disponibles
Iluminación		Luz de superficie LED de anillo de 4 secciones programable, luz de contorno LED paralela, luz de anillo LED de 8 secciones, coaxial, opcional

Funciones del software

Máquina VMM de la serie EXTRA que mide con precisión las dimensiones físicas para varias industrias 1

Input CAD archivo y medida

¢ Misión de la matriz de piezas y macro medición

- enfoque automático y medición de altura

La función de navegación ayuda a localizar rápidamente

Función de medición geométrica potente

¢ Reporte de datos múltiple y función de salida de datos gráficos

Programa de usuario flexible

Crear elementos de referencia

Función de detección de bordes

Apoyo a múltiples accesorios externos

Calculación automática de las tolerancias geométricas de los elementos

¢ Medición rápida y conveniente de la producción compleja
