Instrumento de medición óptico de movimiento manual / Equipo de medición de visión Input de dibujo CAD
Descripción del instrumento

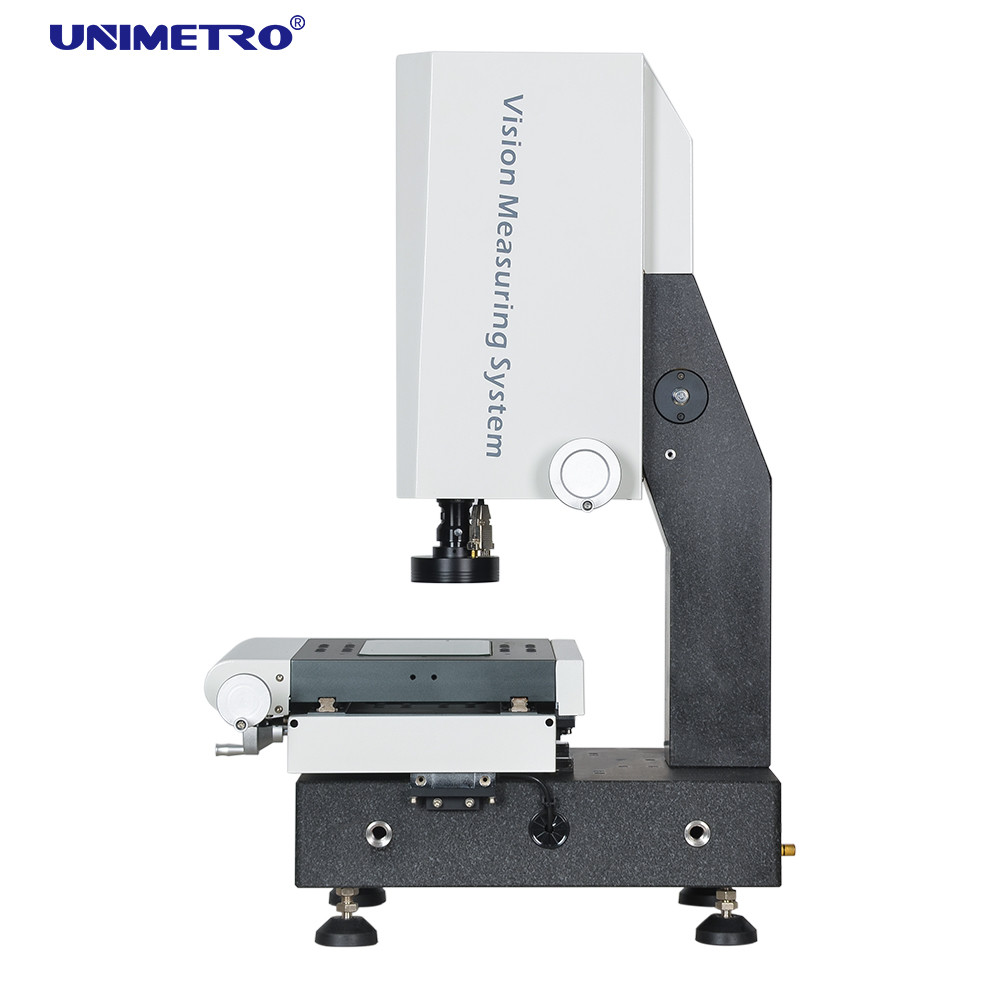

El instrumento de medición óptica es un instrumento utilizado para medir dimensiones físicas precisas, con una precisión de hasta el nivel de micrones,Que es un instrumento de medición óptica que utiliza la cámara para capturar la imagen de la pieza de trabajo, analizar el píxel de la imagen y calcular la dimensión 2D con el software de medición.
El instrumento de medición óptica de la serie BASIC ha sido diseñado y desarrollado por UNIMETRO.que es un modelo popular adecuado para la mayoría de las aplicaciones de medición de dimensiones 2D precisas y usuarios finales de diferentes industrias, como molde, electrónica, semiconductor, inyección de plástico, productos 3C, atención médica, aviación... etc. Es un instrumento importante utilizado en el proceso de control de calidad de sus productos,garantizar la exactitud de las dimensiones de sus productos, hace sus productos más competitivos.
El instrumento de medición óptica de la serie BASIC es el modelo más común para la mayoría de las fábricas que fabrican piezas precisas.Control manual en 3 ejes, con un software fácil de usar, permite al operador gestionar el uso de la máquina en muy poco tiempo.
El granito de alta precisión y estabilidad como base y columna de la máquina, con un sensor lineal de 3 ejes de alta resolución de 0,0005 mm
---- Garantizar el alto rendimiento y precisión de cada máquina.
¢ Utilizando el camino de guía lineal HIWIN y el carril de guía lineal de alta precisión, con etapa de trabajo de aluminio y procesamiento de superficie de anodización dura.
---- Garantiza el alto rendimiento dinámico y el largo ciclo de vida de la máquina.
El uso de una caja de control de núcleo integrada que ha sido desarrollada por UNIMETRO, para escalas lineales, control de luz y transferencia de señales de sonda táctil.
Asegurar un fácil cableado y mantenimiento, incrementando la estabilidad de la máquina.
La luz LED de contorno programable con trayectoria de luz paralela, evita la deformación de la imagen.
---- Asegura la exactitud de las mediciones.
Con 8 secciones de control de software de luz LED de anillo, ofrecer ángulo de iluminación múltiple y brillo.
---- Adaptado para piezas de diferentes formas y materiales.
Los parámetros de iluminación pueden registrarse en el programa de medición de la pieza, los usuarios no necesitan ajustar durante el proceso de medición.
----Amistoso y conveniente uso.
Área de aplicación
◆ Industria del molde
◆Fabricación de automóviles
◆Industria médica
◆Fabricación mecánica
◆Industria digital 3C
◆Producción de PCB
Y así sucesivamente
Configuración del hardware
◆ Guía lineal HIWIN
◆ Estadio de trabajo de aluminio y anodizado duro
◆ Caja de control del núcleo integrado
◆ Escalas lineales de 3 ejes con resolución de 0,5 mm
◆ Grupo de luces paralelas LED de múltiples funciones

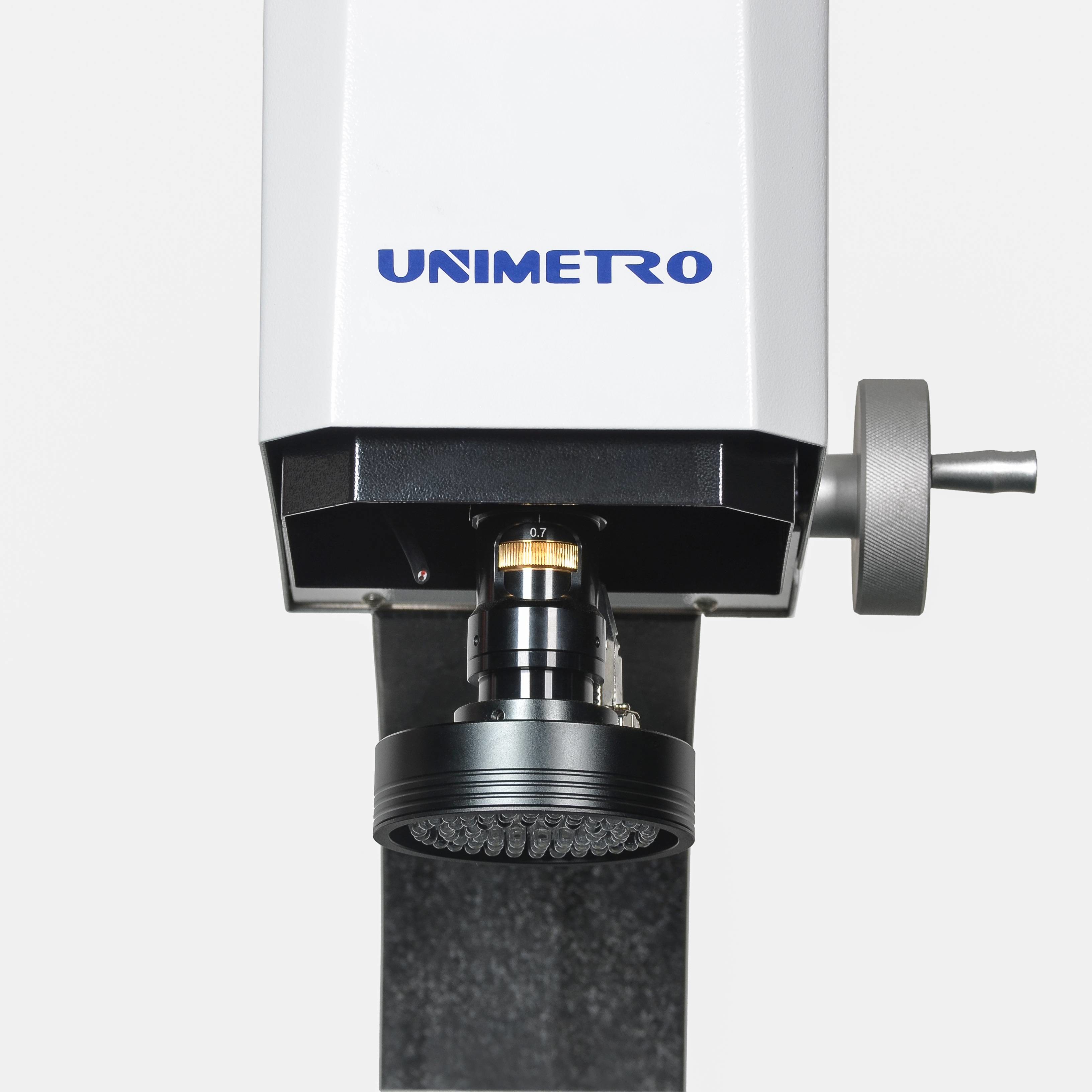

◆ Cámara CCD de alta resolución de grado industrial
◆ Lente de zoom con dentadura manual de 0,7-4,5X con alta repetibilidad
◆ Soporte para múltiples accesorios externos
Parámetros
| Modelo |
Base 200 |
Base de datos |
Base de datos |
Se trata de un sistema basado en el sistema BASIC 500. |
| Dimensión (mm) (L*W*H) |
550*540*930 |
600*740*980 |
700*840*980 |
800*940*980 |
| El valor de las emisiones de gases de efecto invernadero de los vehículos de la categoría M1 y N2 será el valor de las emisiones de gases de efecto invernadero de los vehículos de la categoría M1 y N2. |
200*100*150 |
300*200*200 |
400*300*200 |
500*400*200 |
| Precisión de medición (μm) |
2.5+L/100 |
2.5+L/100 |
2.5+L/100 |
3+L/100 |
| Repetitividad (μm) |
2.5 |
2.5 |
2.5 |
3 |
| Peso (kg) |
El peso total |
190 kg de peso |
240 kg de peso |
290 kg de peso |
| Imagen y medición |
El CCD |
1.2M pixel HD cámara digital |
| Lentes |
0.7-4.5X lente de zoom con dentadura manual con sensor de retroalimentación de la señal de tratamiento |
| Magnificación |
18-195X (sólo para referencia. Con diferentes cámaras y lentes, el aumento será diferente.) |
| Campo de visión |
8.1~1.3 mm |
| Distancia de trabajo |
80 mm |
| Resolución de escala lineal |
0.5 μm ((0,1 μm para la opción) |
| Sistema de conducción |
Control manual del eje X, Y y Z |
| Iluminación |
Luz de superficie LED de anillo de 4 secciones programable, luz de contorno LED paralela, luz de anillo LED de 8 secciones, coaxial, opcional |
Descripción general del software
El software UNIMETRO INSPECT3D es con una interfaz de usuario amigable, fácil de aprender, función potente, permite a los usuarios lograr
El software ofrece una interfaz de usuario completa en inglés, también permite el desarrollo de nuevos idiomas.
Input CAD archivo y medida
¢ Misión de la matriz de piezas y macro medición
- enfoque automático y medición de altura
La función de navegación ayuda a localizar rápidamente
Función de medición geométrica potente
¢ Reporte de datos múltiple y función de salida de datos gráficos
Programa de usuario flexible
Crear elementos de referencia
Función de detección de bordes
Apoyo a múltiples accesorios externos
Calculación automática de las tolerancias geométricas de los elementos
¢ Medición rápida y conveniente de la producción compleja
