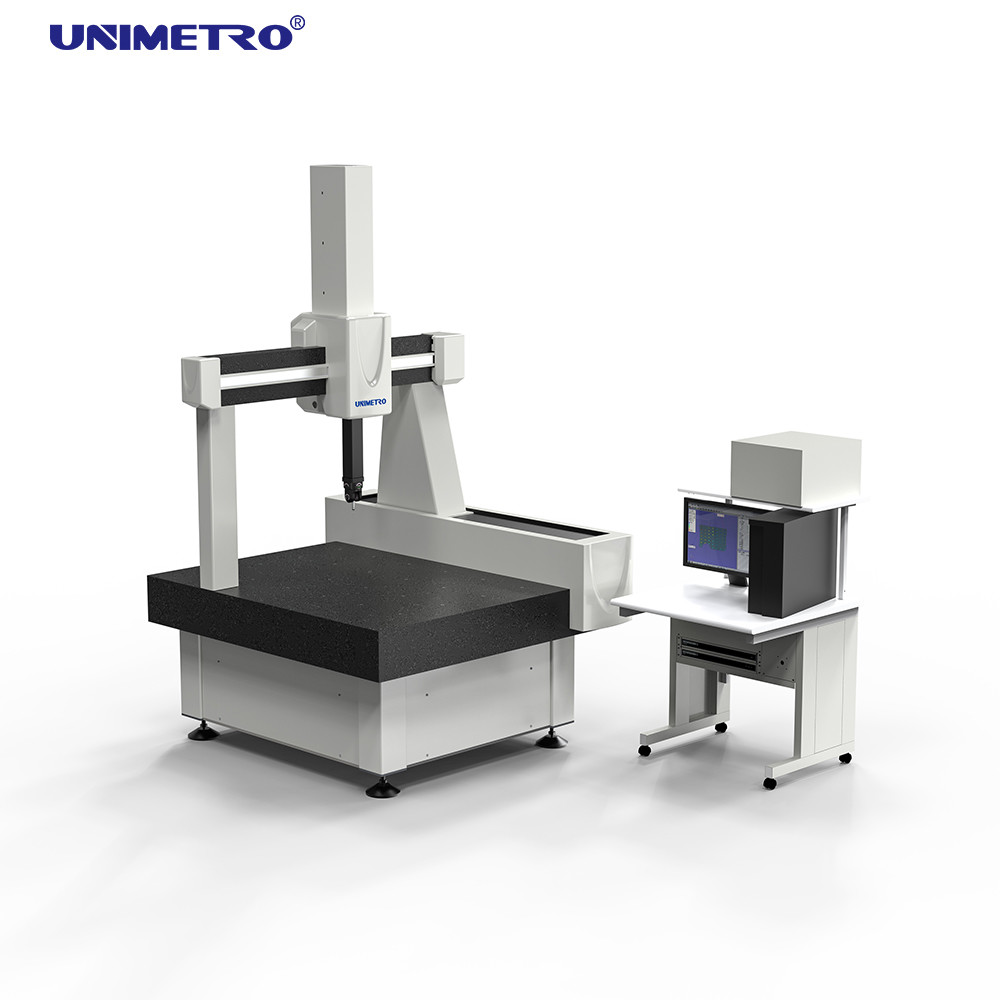

Máquina de medición del coordenada de la punta de prueba 3D de la resolución 0.1um PH20MT de la escala

INTRODUCCIÓN

El “helio” es caracterizado por la máquina de la precisión más alta que es UNIMETRO desarrollado y diseñado enteramente. Cada parte se selecciona estrictamente en el período de fabricación y se asegura de que todas las piezas están conectadas perfectamente y oportunamente en el período de asamblea. La aceptación de las máquinas de medición ocurre según ISO 10360-2. De este modo, se utilizan dos procedimientos de aceptación estandardizados. Todas las máquinas de medición se miden con ultra un laser de la precisión. Luego, una prueba conforme a estándares con medidas sólidas DKD-certificadas tales como bloques de indicador, las placas de la bola, etc. se conduce. Por lo tanto, el uso de los clientes de la máquina en el último es precisión de alta calidad, alta real y tecnología alemana.

PARÁMETROS TÉCNICOS

VENTAJAS

El humedecer pasivo doble de la vibración de la patente:
CMM es utilizado sobre todo en la compañía y cerca por las otras máquinas y camión del transporte. La vibración influencia la precisión de CMM. Haga una fundación especial es una solución pero este coste y problema de la voluntad. Nuestro CMM tiene la ayuda de la patente con humedecer pasivo doble de la vibración integrado directamente en el marco de la máquina. Así la máquina se puede colocar convenientemente cerca de la producción. Necesite no la fundación especial para este CMM en la mayoría de los casos.

Mesa de trabajo de alta calidad del granito:
¡La mesa de trabajo es la ayuda de todo el CMM, su calidad es importante para el funcionamiento! Nuestro CMM se hace con la alta mesa de trabajo natural de la precisión, pesada y estable del granito del “monte Tai”; esto puede apoyar la vibración que humedece y mejorar el funcionamiento de CMM.

Guías incluidas en todas las hachas:
El ambiente del CMM tiene requisito estricto, pero algunos diferentes tales como la temperatura y el polvo son posibles en el cuarto de la medida. Como estándar, todas nuestras máquinas del CNC se caben con las guías incluidas. Esto protege las maneras de la guía contra daño, suciedad, e influencias termales directas. Esto puede prevenir cambios externos del polvo y de temperatura. Es importante para el uso en el ambiente polvoriento.

Fricción transmisión de “rectificación” automática:
Nuestro CMM utiliza la transmisión de la fricción, y tiene el sistema de “rectificación” automático en todas las hachas. El sistema de transmisión usando “fijado + la estructura de la suspensión micro” para asegurar la transmisión es paralelo a manera de la guía. Eso hace la máquina de medición en gran parte sin necesidad de mantenimiento.

Partes fundamentales importadas:
Las partes fundamentales son las más importantes para el establo de la máquina. Solamente con el mejor diseño y la mejor calidad de partes fundamentales puede hacer el establo del tiempo largo de CMM. Todas las partes fundamentales son marcas famosas (motor servo, sistema de transmisión, sistema neumático etc.). Esto puede hacer la mejor vida de la precisión y de servicio del CMM.

Escala óptica de RENISHAW:
La escala óptica es una de la mayoría de la parte importante para CMM; RENISHAW es la mejor bandera del ámbito CMM de piezas. ¡Tiene los mejores productos y la mejor reputación del servicio! Nuestro CMM utiliza siempre la escala óptica de la alta exactitud de RENISHAW. La resolución es 0,05 um.

Manera de la guía del anillo del transporte de aire en los 4 lados:
¡La manera de la guía del transporte de aire que usaba 4 lados rodeó la estructura! ¡Éste es el símbolo del establo y de la calidad! En nuestro CMM, cada eje tiene muchos reguladores de presión de aire en diversas direcciones y los transportes neumáticos, diseño que lleva neumático anular garantizan los instrumentos constantes durante la mudanza.

Pequeña tecnología de los agujeros:
Consumo del aire: 150NL/Min. la pequeña tecnología de los agujeros, ésta hace zona condensada entre el transporte de aire y la manera de la guía. ¡Puede compensar el poco calor viene de la fricción del movimiento! Esta tecnología mejora la estabilidad termal del CMM y guarda la estabilidad a largo plazo de la precisión.

SOFTWARE

Racional racional-DMIS - DMIS es un paquete de programas informáticos integrado en grande desarrollado recientemente de la medida 3D. Además del desarrollo y del diseño de software del estudio, que tiene en cuenta los requisitos de los principiantes para el aprendizaje y el uso fácil del software y los requisitos funcionales de los usuarios de alto nivel para el software, lo que es más importante, se ha convertido en un modelo para CMM la normalización del software de la medida. Los programas racionales de DMIS se diseñan con el corazón completo y nativo de DMIS hasta la versión 5,0 de DMIS, que es totalmente diferente de la supuesta “ayuda DMIS” (el corazón no es DMIS). Como sabemos, DMIS se ha convertido en un estándar de ISO (el 22093:2003 del ISO)

FUNCIÓN DE LA PUNTA DE PRUEBA

Cabeza de la punta de prueba: PH20MT motorizó las cabezas de la punta de prueba por RENISHAW
Renishaw PH20 es otro producto innovador de la medida lanzado por la compañía de Renishaw, que mejora grandemente el funcionamiento de CMM.
Éste es la primera vez que la tecnología de cinco ejes desarrollada para el sistema de medida de Revo (que ha ganado muchos premios) se ha utilizado en usos del disparador de las diversas especificaciones CMM.
La capacidad de colocación stepless de PH20, que es fácil de medir y de tocar a cualquier ángulo, puede asegurar la mejor medida del objeto y minimizar los tiempos del reemplazo de la punta de prueba. El movimiento síncrono de cinco ejes puede medir el objeto grande en CMM minimizando el espacio necesario para la rotación del asiento de medición alrededor del objeto.
Construido en punta de prueba del estándar industrial TP20
Los usuarios de la base de la prueba PH20 pueden utilizar directamente una serie de módulos principales de la prueba madura tp20 para proporcionar una variedad de medida de la fuerza, dirección que detecta opciones y las barras de la extensión para cumplir los requisitos de uso. El módulo magnético puede proporcionar la protección de la colisión y realizar intercambio automático usando marco del intercambio de mcr20ni.
PH20MT motorizó las cabezas de la punta de prueba por RENISHAW: Este sistema permite la medición rápida, completa y repetible de objetos más complejos. Los gracias a la posibilidad de la rotación la máquina se convierten en una máquina de medición de 5 maneras y permiten la medición significativa ahorradora de tiempo especialmente con los pedazos simples.
