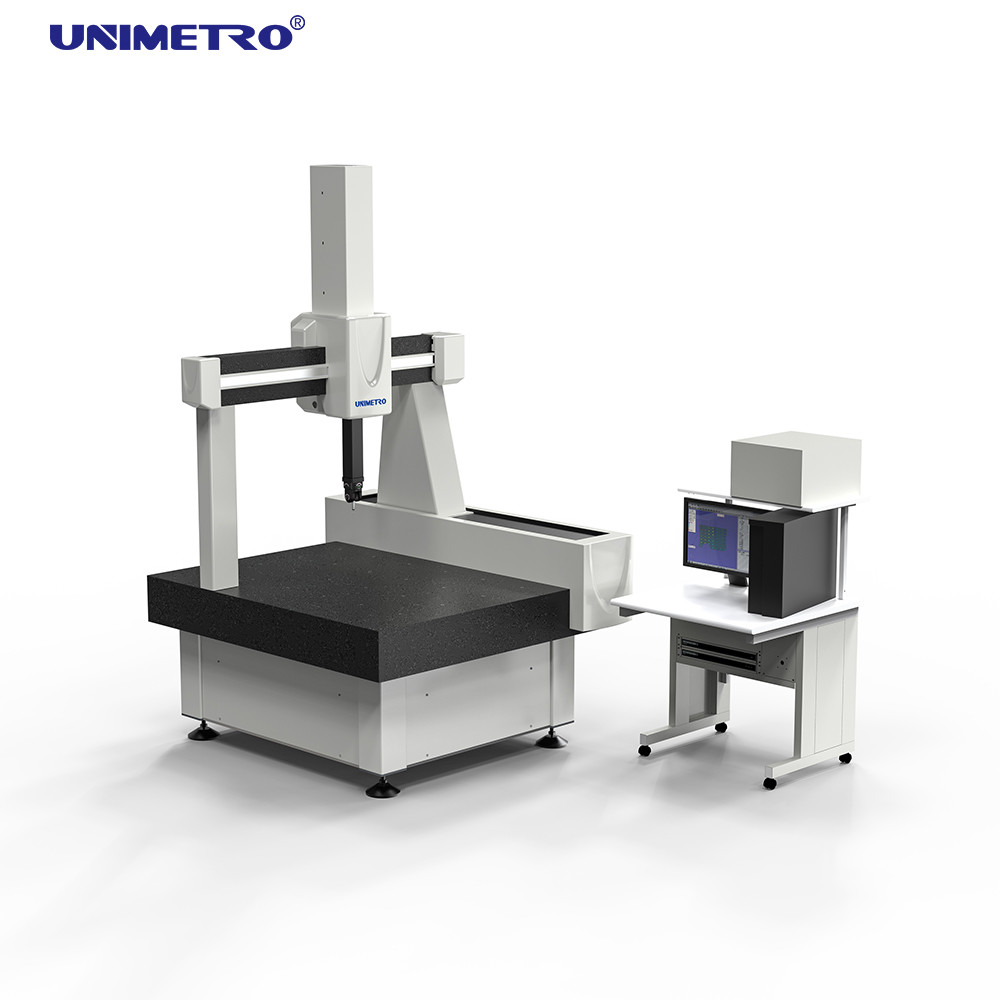

tipo semi auto máquina del helio 500mm/S de 3D CMM

Informacion basica
Lugar de origen: China
Nombre de la marca: UNIMETRO
Certificación: CE,ISO
Número de modelo: Helio
Cantidad de orden mínima: 1
Precio: Discussible
Detalles de empaquetado: Caso de madera
Tiempo de entrega: 3~5 semanas
Condiciones de pago: T/T
Capacidad de la fuente: 40
Información detallada
Nombre de producto: CMM máquina de medición del coordenada Material: Base de mármol
Gama de medición: 600*600*600m m Diamension de Overrall: 1350*1580*2680
Peso de la máquina: 1950kg MPEe: ≤ 1.8+L/300 (μm)
MPEp: ≤ los 2.5μm Resolución de la escala: 0.5um
Alta luz:

Tipo máquina del helio de 3D CMM

,

Máquina semi auto de 3D CMM

,

máquina de medición del coordenada de 500mm/S 3D


Descripción de producto



Tipo alta máquina del helio de medición semi auto del coordenada 3D de la máquina de la precisión CMM de 600*600*600m m





Descripción

El “helio” es caracterizado por la máquina de la precisión más alta que es UNIMETRO desarrollado y diseñado enteramente. Cada parte se selecciona estrictamente en el período de fabricación y se asegura de que todas las piezas están conectadas perfectamente y oportunamente en el período de asamblea. La aceptación de las máquinas de medición ocurre según ISO 10360-2. De este modo, se utilizan dos procedimientos de aceptación estandardizados. Todas las máquinas de medición se miden con ultra un laser de la precisión. Luego, una prueba conforme a estándares con medidas sólidas DKD-certificadas tales como bloques de indicador, las placas de la bola, etc. se conduce. Por lo tanto, el uso de los clientes de la máquina en el último es precisión de alta calidad, alta real y tecnología alemana.





PARÁMETROS TÉCNICOS



Área de medición Dimensión total Max Part Weight
X=610mm, Y=610mm, Z=610mm 1350 x 1580 x 2680 milímetros 1000kg
Peso de la máquina MPEe MPEp
1950kg ≤ 1.8+L/300 (μm) ≤ los 2.5μm
Resolución de la escala Velocidad máxima 3D Aceleración máxima 3D
0.5um 500mm/s 900mm/s





VENTAJAS



Alta repetibilidad: Repeatability∠1μm unidireccional
El humedecer pasivo doble de la vibración de la patente:
CMM es utilizado sobre todo en la compañía y cerca por las otras máquinas y camión del transporte. La vibración influencia la precisión de CMM. Haga una fundación especial es una solución pero este coste y problema de la voluntad. Nuestro CMM tiene la ayuda de la patente con humedecer pasivo doble de la vibración integrado directamente en el marco de la máquina. Así la máquina se puede colocar convenientemente cerca de la producción. Necesite no la fundación especial para este CMM en la mayoría de los casos.

Mesa de trabajo de alta calidad del granito:
¡La mesa de trabajo es la ayuda de todo el CMM, su calidad es importante para el funcionamiento! Nuestro CMM se hace con la alta mesa de trabajo natural de la precisión, pesada y estable del granito del “monte Tai”; esto puede apoyar la vibración que humedece y mejorar el funcionamiento de CMM.

Guías incluidas en todas las hachas:
El ambiente del CMM tiene requisito estricto, pero algunos diferentes tales como la temperatura y el polvo son posibles en el cuarto de la medida. Como estándar, todas nuestras máquinas del CNC se caben con las guías incluidas. Esto protege las maneras de la guía contra daño, suciedad, e influencias termales directas. Esto puede prevenir cambios externos del polvo y de temperatura. Es importante para el uso en el ambiente polvoriento.

Fricción transmisión de “rectificación” automática:
Nuestro CMM utiliza la transmisión de la fricción, y tiene el sistema de “rectificación” automático en todas las hachas. El sistema de transmisión usando “fijado + la estructura de la suspensión micro” para asegurar la transmisión es paralelo a manera de la guía. Eso hace la máquina de medición en gran parte sin necesidad de mantenimiento.

Partes fundamentales importadas:
Las partes fundamentales son las más importantes para el establo de la máquina. Solamente con el mejor diseño y la mejor calidad de partes fundamentales puede hacer el establo del tiempo largo de CMM. Todas las partes fundamentales son marcas famosas (motor servo, sistema de transmisión, sistema neumático etc.). Esto puede hacer la mejor vida de la precisión y de servicio del CMM.

Escala óptica de RENISHAW:
La escala óptica es una de la mayoría de la parte importante para CMM; RENISHAW es la mejor bandera del ámbito CMM de piezas. ¡Tiene los mejores productos y la mejor reputación del servicio! Nuestro CMM utiliza siempre la escala óptica de la alta exactitud de RENISHAW. La resolución es 0,05 um.

Manera de la guía del anillo del transporte de aire en los 4 lados:
¡La manera de la guía del transporte de aire que usaba 4 lados rodeó la estructura! ¡Éste es el símbolo del establo y de la calidad! En nuestro CMM, cada eje tiene muchos reguladores de presión de aire en diversas direcciones y los transportes neumáticos, diseño que lleva neumático anular garantizan los instrumentos constantes durante la mudanza.

Pequeña tecnología de los agujeros:
Consumo del aire: 150NL/Min. la pequeña tecnología de los agujeros, ésta hace zona condensada entre el transporte de aire y la manera de la guía. ¡Puede compensar el poco calor viene de la fricción del movimiento! Esta tecnología mejora la estabilidad termal del CMM y guarda la estabilidad a largo plazo de la precisión.

SOFTWARE

Racional racional-DMIS - DMIS es un paquete de programas informáticos integrado en grande desarrollado recientemente de la medida 3D. Además del desarrollo y del diseño de software del estudio, que tiene en cuenta los requisitos de los principiantes para el aprendizaje y el uso fácil del software y los requisitos funcionales de los usuarios de alto nivel para el software, lo que es más importante, se ha convertido en un modelo para CMM la normalización del software de la medida. Los programas racionales de DMIS se diseñan con el corazón completo y nativo de DMIS hasta la versión 5,0 de DMIS, que es totalmente diferente de la supuesta “ayuda DMIS” (el corazón no es DMIS). Como sabemos, DMIS se ha convertido en un estándar de ISO (el 22093:2003 del ISO)

tipo semi auto máquina del helio 500mm/S de 3D CMM 0





FUNCIÓN DE LA PUNTA DE PRUEBA

Cabeza de la punta de prueba: Cabeza manual de MH20i por RENISHAW
Repetibilidad de la posición Colocación de pasos Eje giratorio
μm +0,5 15° +180°
0° - el 90° 140m m 10-40℃
1950kg ≤ 1.8+L/300 (μm) ≤ los 2.5μm
Punta de prueba: Módulo de TP20 SF; Montaje de la punta de prueba del M2
Número Nombre Especificaciones Qty
A-5004-7585 Barra de la extensión de la punta de prueba 10m m 2
A-5004-7586 Barra de la extensión de la punta de prueba 20m m 1
A-5000-7806 Punta de prueba de la bola Φ1×10mm 1
A-5000-3603 Punta de prueba de la bola Φ1×20mm 2
A-5000-3604 Punta de prueba de la bola Φ1×10mm 2
A-5000-4161 Punta de prueba de la bola Φ1×20mm 1
A-5000-2285 Punta de prueba de la bola Φ1×50mm 1
  Llave inglesa de la punta de prueba   2
Total: Tipo 8   12pc
