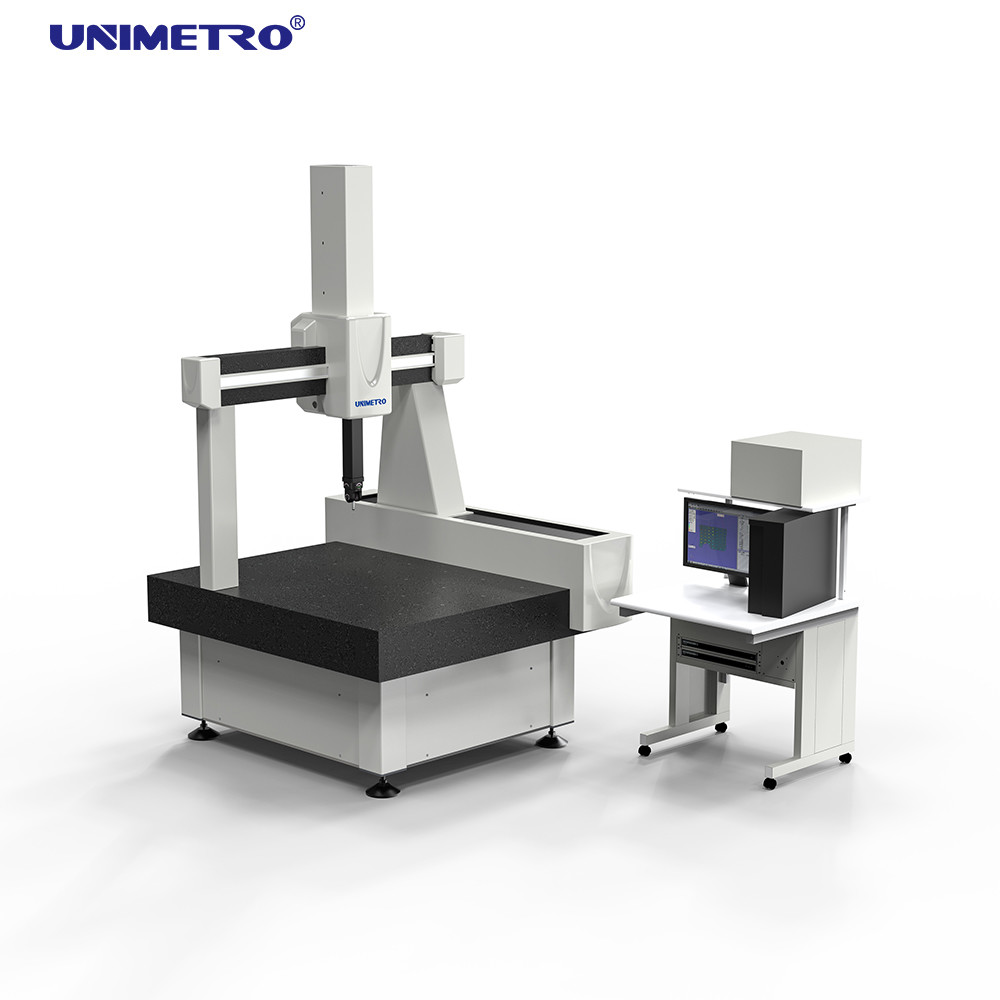

Máquina de medición de coordenadas semiautomática de serie de helio (CMM)

Informacion basica

Lugar de origen:	China
Nombre de la marca:	UNIMETRO
Certificación:	CE,ISO
Número de modelo:	Helio

Cantidad de orden mínima:	1
Precio:	Discussible
Detalles de empaquetado:	Caso de madera
Tiempo de entrega:	3~5 semanas
Condiciones de pago:	T/T
Capacidad de la fuente:	40

Mejor precio Contactar ahora

Información detallada

Nombre del producto:	CMM máquina de medición del coordenada	Material:	Base de mármol
Rango de medición:	500600500m m	Diamension de Overrall:	125014002600
Peso de la máquina:	1950kg	MPEe:	≤ 1.7+L/350 (μm)
MPEp:	≤ los 2.3μm	Resolución de escala:	0.5um
Resaltar:	Helium Type CMM Coordinate Measuring Machine , marble base 3d cmm machine , Semi Auto CMM Coordinate Measuring Machine

Descripción de producto

Máquina de medición de coordenadas (MMC) semiautomática de la serie Helio

Descripción general del producto

La Serie Helium representa la máquina de medición por coordenadas de mayor precisión de UNIMETRO, con tecnología alemana y garantía de calidad integral. Cada componente se somete a una estricta selección y un montaje perfecto, con pruebas de aceptación realizadas según las normas ISO 10360-2 utilizando medición láser de ultraprecisión y medidas sólidas certificadas por DKD.

Especificaciones técnicas

Parámetro	Especificación
Área de medición	X=510mm, Y=610mm, Z=508mm
Dimensiones generales	1250 × 1400 × 2600 milímetros
Peso máximo de la pieza	900 kilos
Peso de la máquina	1950kg
MPEe	≤ 1,7+L/350 (μm)
MPEP	≤ 2,3 µm
Resolución de escala	0,5 µm
Velocidad máxima 3D	500 mm/s
Máxima aceleración 3D	900 mm/s

Ventajas clave

Amortiguación de vibración pasiva doble patentada

Integrado directamente en el bastidor de la máquina, este sistema patentado elimina la necesidad de cimientos especiales en la mayoría de los casos, permitiendo su colocación cerca de equipos de producción sin interferencias de vibraciones.

Mesa de trabajo de granito de alta calidad

Fabricado con granito natural pesado de alta precisión del "Mount TAI" para proporcionar una amortiguación de vibraciones superior y un rendimiento estable.

Guías cerradas en todos los ejes.

Protege las guías de daños, suciedad y influencias térmicas directas, lo que hace que la máquina sea adecuada para entornos polvorientos.

Transmisión de fricción "rectificadora automática"

Utiliza una estructura de "suspensión fija + micro" para garantizar el paralelismo de transmisión con las guías, lo que resulta en un funcionamiento en gran medida libre de mantenimiento.

Componentes clave importados

Todas las piezas críticas, incluidos servomotores, sistemas de transmisión y sistemas neumáticos, son de marcas reconocidas para una precisión y vida útil óptimas.

Báscula óptica RENISHAW

Escala óptica de alta precisión con resolución de 0,05 μm del fabricante líder en la industria.

Guía envolvente del cojinete de aire

Estructura rodeada de 4 lados con múltiples reguladores de presión de aire y diseño de cojinete neumático anular para la estabilidad del instrumento durante el movimiento.

Tecnología de pequeños agujeros

Crea una zona de condensación entre el cojinete de aire y la guía para compensar el calor de la fricción del movimiento, mejorando la estabilidad térmica y la precisión a largo plazo (consumo de aire: 150 NL/min).

Software de medición

Rational-DMIS: un paquete de software de medición 3D integrado a gran escala desarrollado con el kernel DMIS nativo (estándar ISO 22093:2003). Diseñado para adaptarse tanto a principiantes como a usuarios avanzados con una funcionalidad integral.

Especificaciones del sistema de sonda

Cabezal de sonda: Cabezal manual MH20i de RENISHAW

Parámetro	Especificación
Repetibilidad de la posición	+0,5 µm
Pasos de posicionamiento	15°
Eje giratorio	+180°
Eje de giro	0° - 90°
Número total de puestos	140mm
Temperatura operativa	10-40 ℃

Sonda: módulo TP20 SF y conjunto de sonda M2

Número	Nombre	Presupuesto	Cantidad
A-5004-7585	Varilla de extensión de sonda	10mm	2
A-5004-7586	Varilla de extensión de sonda	20mm	2
A-5000-2280	Varilla de extensión de sonda	240 mm	1
A-5000-7806	Sonda de bola	Φ1×10mm	2
A-5000-3603	Sonda de bola	Φ2×10mm	2
A-5000-3604	Sonda de bola	Φ3×10mm	2
A-5000-4161	Sonda de bola	Φ4×10mm	1
A-5000-2286	Sonda de bola	Φ5×10mm	1
	Llave de sonda		2
Total:		10 tipos	15 piezas

Información de la empresa

Nuestros clientes y agentes

Preguntas frecuentes

P1: ¿Es usted una fábrica o una empresa comercial?

A1: Somos una fábrica y brindamos respuestas dentro de las 24 horas.

P2: ¿Qué produce principalmente su empresa?

R2: Nos especializamos en máquinas de medición por visión, máquinas de medición por coordenadas, accesorios CMM y VMM y equipos relacionados.

P3: ¿Cómo elegir la especificación adecuada?

R3: Nuestro equipo profesional recomendará especificaciones adecuadas según la variedad de productos y los requisitos de medición.

P4: ¿Aceptan servicio personalizado?

R4: Sí, ofrecemos tanto máquinas estándar como soluciones personalizadas adaptadas a las necesidades específicas del cliente.

P5: ¿Cuál es su período de garantía?

R5: Nuestros productos vienen con una garantía de 1 año. Hemos mejorado la durabilidad de las piezas frágiles y mantenemos la calidad estable del producto.
