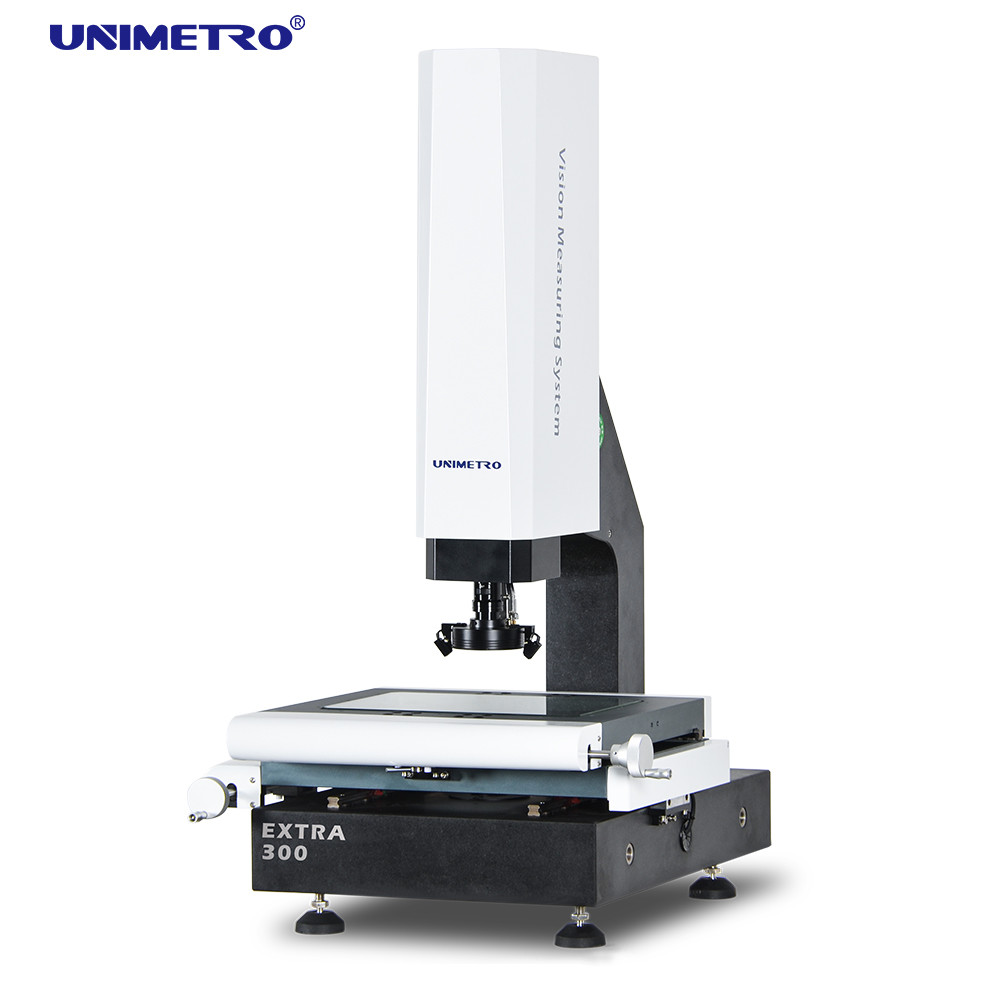

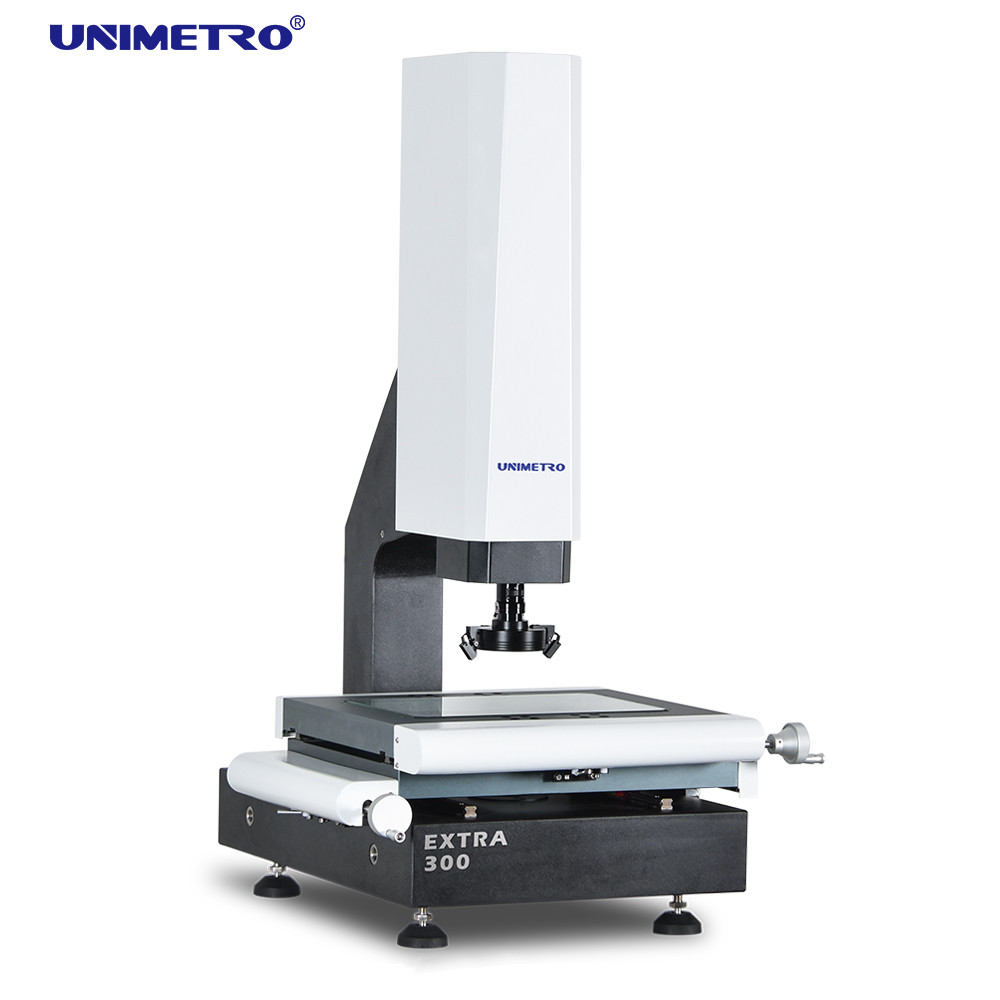

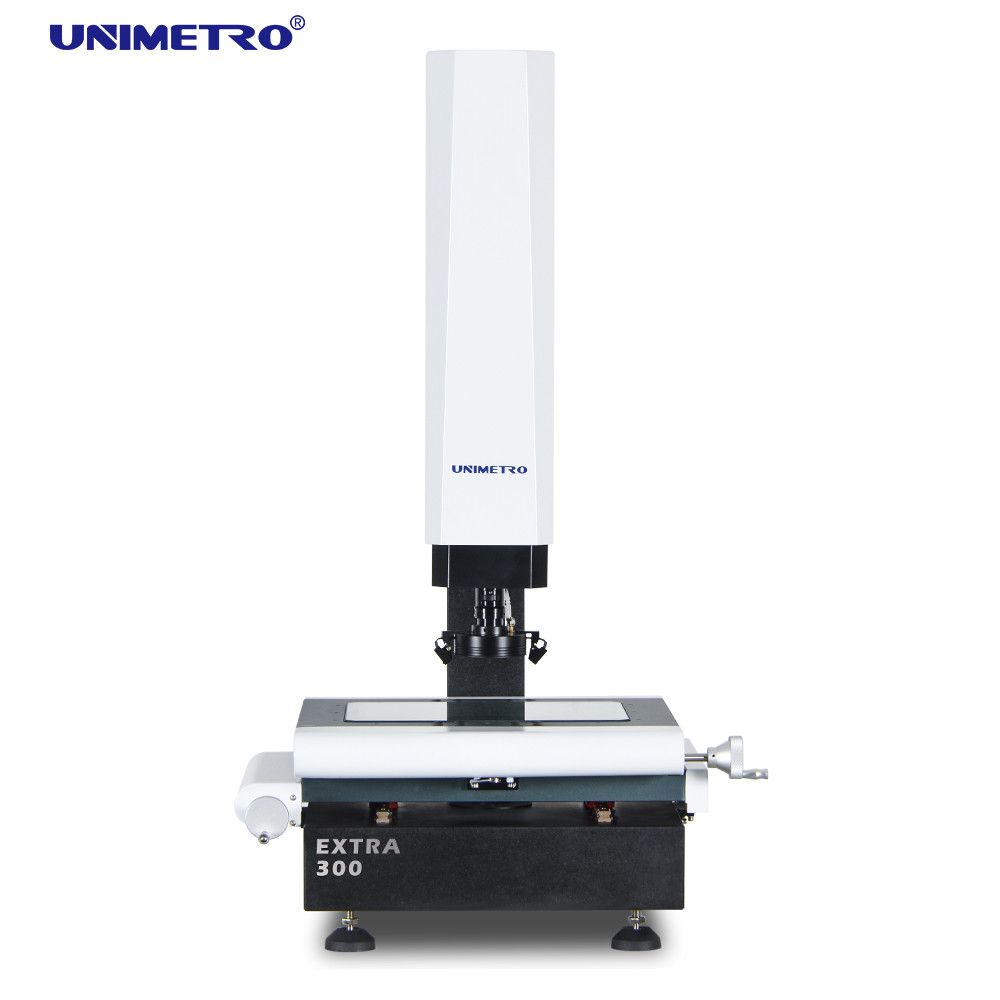

Máquina de medición por visión semiautomática diseñada para electrónica
Instrumentos ópticos semiautomáticos con enfoque automático del eje Z
Descripción general de la aplicación
La máquina de medición por visión de la serie EXTRA es un instrumento óptico de precisión diseñado para medir dimensiones físicas precisas con una precisión de micras. Utilizando tecnología de cámara avanzada y análisis de software sofisticado, captura imágenes de piezas de trabajo y calcula dimensiones 2D precisas para aplicaciones de control de calidad.
- Garantiza la precisión de las dimensiones del producto para mejorar la competitividad.
- Modelo popular adecuado para diversas aplicaciones precisas de medición de dimensiones 2D
- Sirve a múltiples industrias, incluidas moldes, electrónica, semiconductores, inyección de plástico, productos 3C, atención médica y aviación.
Características y beneficios clave
- Eje Z configurado con sistema de servomotor de circuito cerrado para control de movimiento de alta precisión y función de enfoque automático
- Generador de impulsos manual para un ajuste fino del eje Z con precisión a nivel de micras
- La función de enfoque automático de alto rendimiento permite un enfoque rápido y estable y una medición de altura sin contacto
- Lente de zoom manual abollada con sensor de retroalimentación de señal de aumento para selección automática de parámetros
- Cámara digital HD de 1,2 M píxeles para imágenes de alta calidad y mayor precisión de medición
- Guía lineal de alta precisión para un rendimiento dinámico superior
Industrias objetivo
Industria del molde
Fabricación de automóviles
Industria médica
Fabricación Mecánica
Industria Digital 3C
Producción de PCB
Configuración de hardware
Escalas lineales de 3 ejes con resolución de 0,5 μm
Función de enfoque automático de alto rendimiento
Compatible con sonda táctil Renishaw

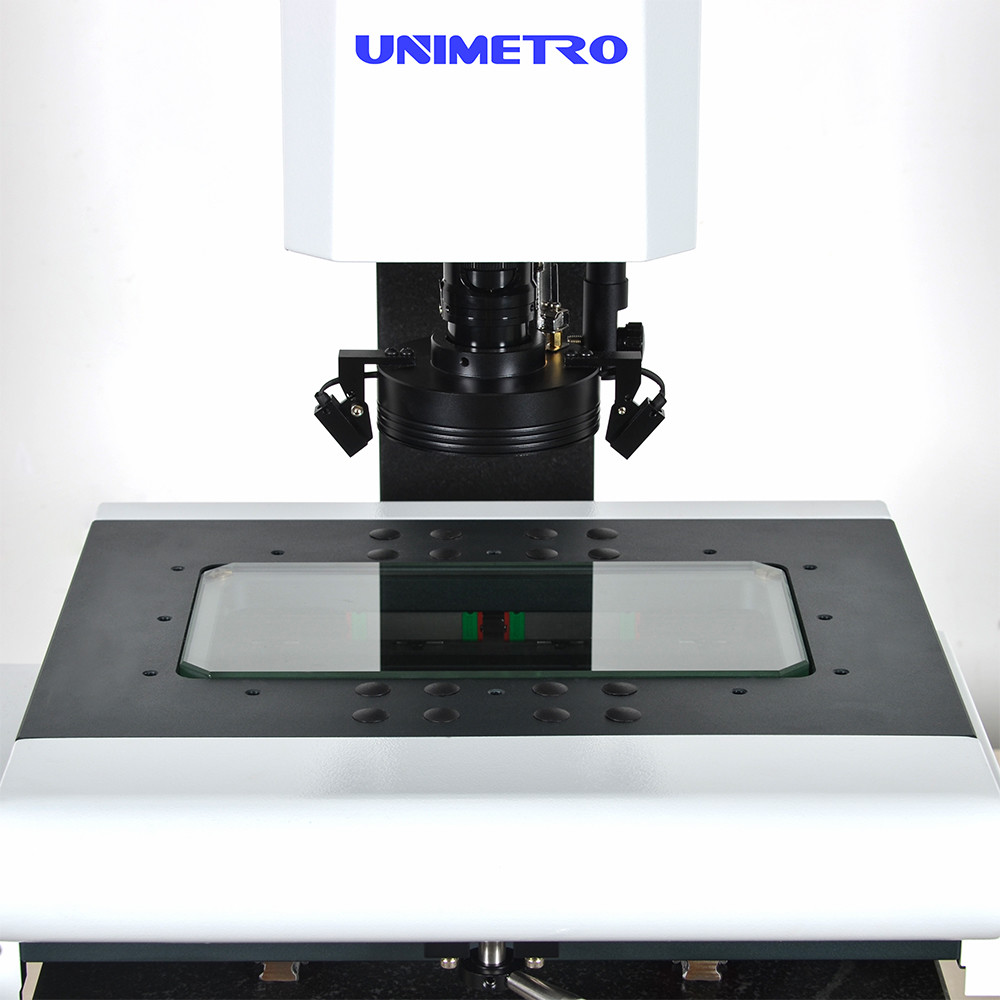

Platina de trabajo de aluminio con anodizado duro.

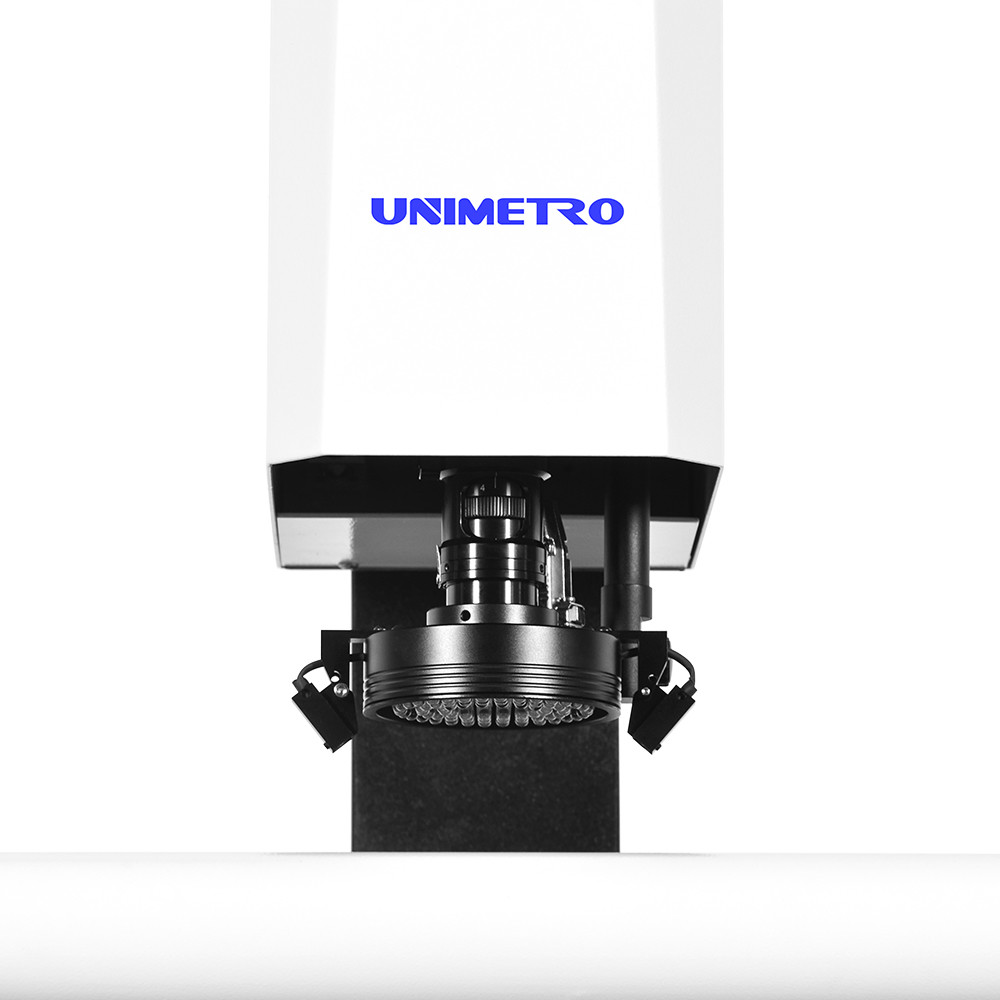

Control de software de luz de anillo LED de 3 anillos y 8 secciones
Luz de contorno LED de trayectoria luminosa paralela
Cámara digital HD de 1,2 M píxeles
Caja de control central integrada
Control motorizado del eje Z
Guía lineal HIWIN
Generador de impulsos manual para control del eje Z
Indicadores láser para posicionamiento auxiliar.
Lente de zoom manual abollado de 0,7-4,5X con sensor de retroalimentación
Funciones avanzadas
Fácil calibración
Toque de múltiples ángulos
Configuración rápida del sistema de coordenadas
Compatible con la línea completa de stylus Renishaw
Módulo CAD compatible (opcional)
Salida de dibujo 3D
Compatible con sonda estrella
Medición de dimensiones 3D
Imagen y sonda táctil combinan medición
Soporte para soporte de sonda (opcional)
Parámetros técnicos
| Modelo |
200 EXTRAS |
300 EXTRAS |
400 EXTRAS |
500 EXTRAS |
| Dimensión (mm) (Largo×Ancho×Alto) |
500×540×930 |
600×740×980 |
700×840×980 |
800×940×980 |
| Rango de medición (mm) (X×Y×Z) |
200×100×150 |
300×200×200 |
400×300×200 |
500×400×200 |
| Precisión de medición (μm) |
2,5+L/100 |
2,5+L/100 |
2,5+L/100 |
3+L/100 |
| Repetibilidad (μm) |
2.5 |
2.5 |
2.5 |
3 |
| Peso (kg) |
140 |
190 |
240 |
290 |
Especificaciones de imagen y medición
- CCD: 200 mm (personalizable según los requisitos del cliente)
- Lente: Lente de zoom manual abollado 0.7-4.5X / Lente de zoom automático 1-10X
- Ampliación: 18-195X (solo referencia; varía según la combinación de cámara y lente)
- Campo de visión: 8,1 ~ 1,3 mm
- Distancia de trabajo: 108 mm
- Resolución de escala lineal: 0,5 μm (0,1 μm opcional)
- Sistema de conducción: control manual de los ejes X, Y, control CNC de bucle cerrado del eje Z con función de ENFOQUE AUTOMÁTICO
- Iluminación: Anillo de luz LED programable de 4 secciones, luz de contorno LED paralela, anillo de luz LED de 8 secciones, coaxial (opcional)
Capacidades de software
La potente funcionalidad del software permite una medición rápida y precisa con una interfaz de usuario completa en inglés y soporte para el desarrollo adicional del idioma.
Entrada y medición de archivos CAD
Conjunto de piezas y macromedición.
Enfoque automático y medición de altura.
Función de navegación para una localización rápida
Potente función de medición geométrica
Múltiples informes de datos y salida gráfica.
Programación de usuario flexible
Creación de elementos de referencia.
Detección avanzada de bordes
Soporte para múltiples accesorios externos
Cálculo automático de tolerancia geométrica.
Medición rápida de producciones complejas
Información de la empresa
UNIMETRO se especializa en tecnología de medición de precisión con amplia experiencia en máquinas de medición por visión y sistemas de medición por coordenadas.
Nuestros clientes y agentes
Preguntas frecuentes
¿Es usted una fábrica o una empresa comercial?
Somos una fábrica y brindamos respuestas dentro de las 24 horas.
¿Qué produce principalmente su empresa?
Fabricamos principalmente máquinas de medición por visión, máquinas de medición por coordenadas, accesorios CMM y VMM y equipos relacionados.
¿Cómo elegir la especificación adecuada?
Nuestro equipo profesional le asesorará sobre las especificaciones adecuadas según la variedad de su producto y los requisitos de medición.
¿Aceptan servicio personalizado?
Sí, ofrecemos tanto máquinas estándar como soluciones personalizadas adaptadas a las necesidades específicas del cliente.
¿Cuál es su período de garantía?
Nuestros productos vienen con una garantía de 1 año. Hemos implementado mejoras significativas en las piezas rompibles para garantizar la calidad y confiabilidad del producto.
