Escala lineal óptica incremental con resolución de 20 μm/regla de puerta de acero de tipo abierto para instrumentos de medición

Incremental Optical Linear Scale with 20μm Resolution / Open-Type Steel Gate Ruler for Measuring Instruments
Incremental Optical Linear Scale with 20μm Resolution / Open-Type Steel Gate Ruler for Measuring Instruments Incremental Optical Linear Scale with 20μm Resolution / Open-Type Steel Gate Ruler for Measuring Instruments Incremental Optical Linear Scale with 20μm Resolution / Open-Type Steel Gate Ruler for Measuring Instruments Incremental Optical Linear Scale with 20μm Resolution / Open-Type Steel Gate Ruler for Measuring Instruments Incremental Optical Linear Scale with 20μm Resolution / Open-Type Steel Gate Ruler for Measuring Instruments
Informacion basica
Lugar de origen: China
Nombre de la marca: UNIMETRO
Número de modelo: SD2
Cantidad de orden mínima: 1
Precio: Discussible
Detalles de empaquetado: Caja
Mejor precio Contactar ahora
Información detallada
Exactitud: +-5um/m Alta linealidad: +-2,5 um/m
Tamaño pequeño: Grosor * ancho (0,2 mm x 8 mm) Bajo coeficiente de expansión: 10.5um/m/℃
Instalación exprés: Proporcione herramientas de regla de palo, regla de barra con pegamento posterior Excelente material.: Resistencia a la corrosión, alta dureza.
Tamaño largo: Puede proporcionar una personalización de longitud máxima de 50 m
Resaltar:

escala digital linear

,

codificador linear óptico

Descripción de producto

Escala lineal óptica incremental con resolución de 20 µm
Regla de rejilla de acero tipo abierto para instrumentos de medición
Descripción general del producto

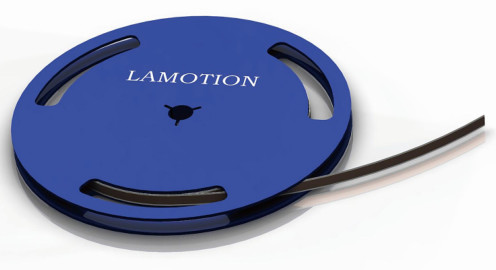

La regla de rejilla RUS es una regla de rejilla incremental de 20 µm diseñada para proporcionar retroalimentación para mediciones lineales de alta precisión. Utiliza la avanzada tecnología de marcado de líneas de rejilla de interferencia de UNIMETRO, con un error de línea de rejilla controlado por debajo de 40 nm. Fabricada con acero inoxidable especial de alta resistencia y resistente a la corrosión para garantizar un rendimiento estable a largo plazo.

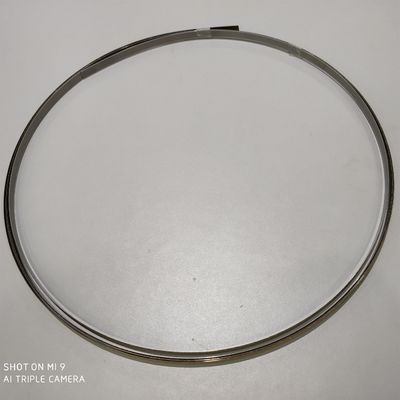

Escala lineal óptica incremental con resolución de 20 μm/regla de puerta de acero de tipo abierto para instrumentos de medición 0
Características del sistema
La regla de rejilla de acero inoxidable de alta precisión RUS presenta:
  • Alta precisión: ±5 µm/m
  • Bajo coeficiente de expansión: 10.5 µm/m/°C
  • Alta linealidad: ±2.5 µm/m
  • Instalación rápida: Incluye herramienta de cinta, adhesivo de respaldo para montaje rápido
  • Tamaño compacto: 0.2 mm de grosor × 8 mm de ancho
  • Materiales de primera calidad: Resistente a la corrosión, alta dureza
  • Tamaño ultralargo: Disponible en longitudes de pedido de hasta 50 m
Rendimiento del lector RU2
Parámetro Especificación
Resolución Digital: 1 µm, 0.5 µm, 0.2 µm, 0.1 µm, 20 nm, 50 nm
Simulación: 20 µm
Frecuencia mínima de reloj del contador 1M, 2.5M, 5M, 10M
Velocidad máxima 12 m/s (depende de la resolución y la frecuencia del contador)
Error de subdivisión electrónica 40 nm
Control automático de ganancia Sí
Especificaciones técnicas
Especificación Valor
Coeficiente de expansión térmica 10.5 µm/m/°C
Tipo de regla de rejilla Tipo incremental
Peso 12.6 g/m
Paso 20 µm
Material Acero inoxidable de alta resistencia
Precisión ±5 µm/m
Linealidad ±2.5 µm/m (corrección de dos puntos disponible)
Tamaño Alto 0.2 mm × Ancho 8 mm
Tamaño del adhesivo Alto 0.1 mm × Ancho 6 mm
Longitud de suministro 100 mm ~ 50 m
Temperatura de trabajo 0 °C ~ 70 °C
Humedad de trabajo Ejemplos de aplicaciónPreguntas frecuentes
-20 °C ~ 70 °C Humedad de almacenamiento
HR < 95% (sin condensación) Ejemplos de aplicaciónPreguntas frecuentes
P1: ¿Son ustedes una fábrica o una empresa comercial?

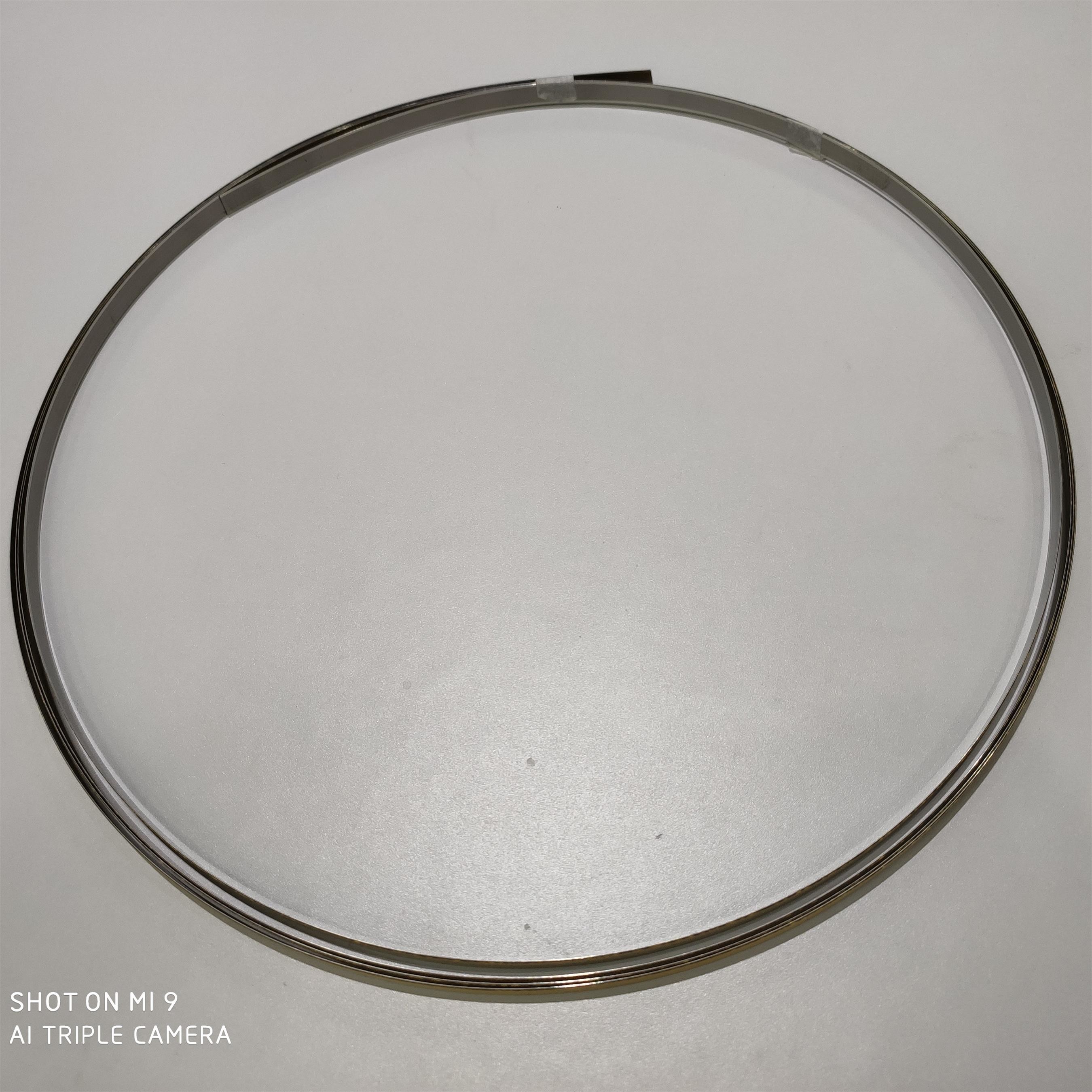

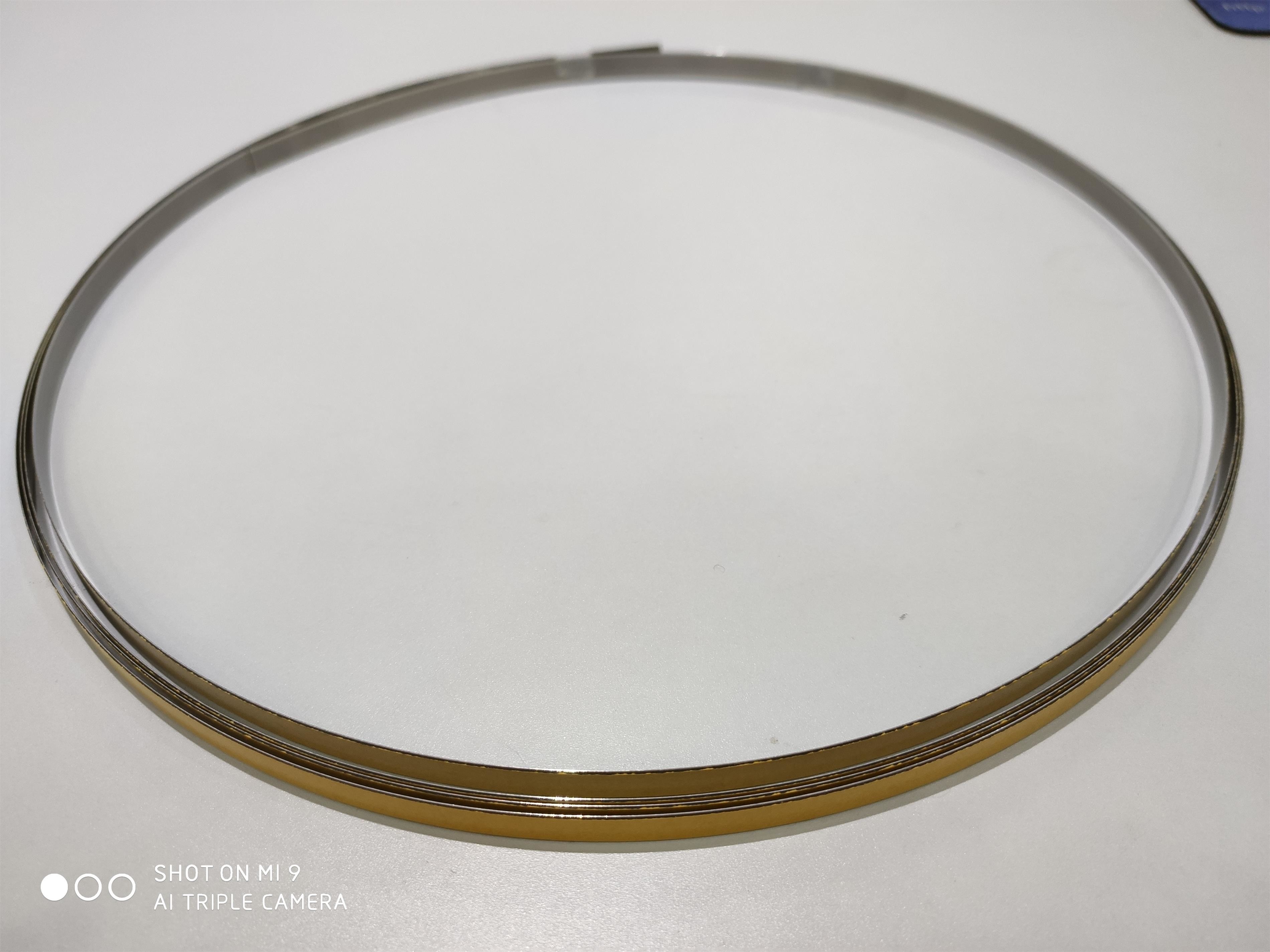

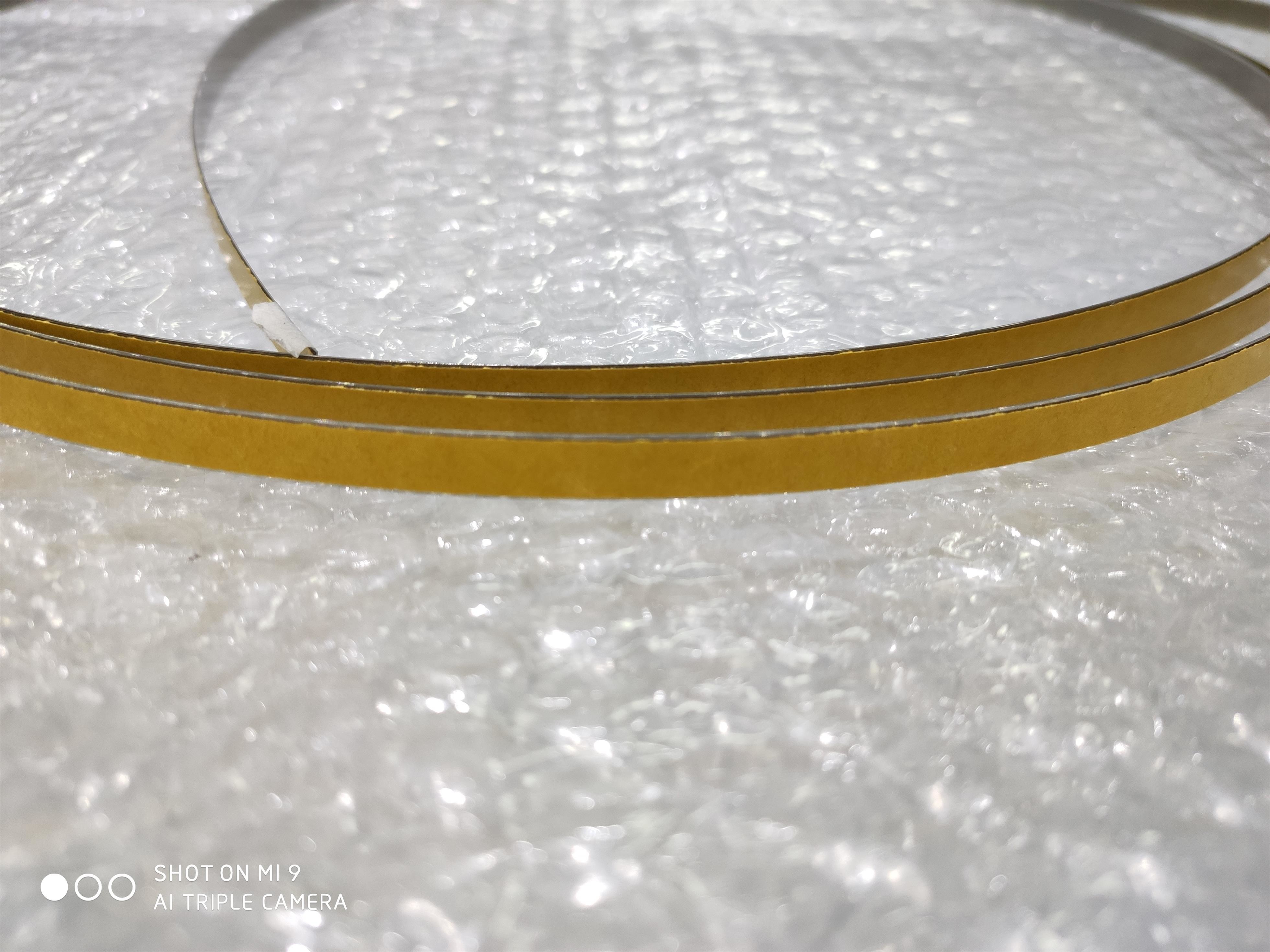

Escala lineal óptica incremental con resolución de 20 μm/regla de puerta de acero de tipo abierto para instrumentos de medición 1 Escala lineal óptica incremental con resolución de 20 μm/regla de puerta de acero de tipo abierto para instrumentos de medición 2 Escala lineal óptica incremental con resolución de 20 μm/regla de puerta de acero de tipo abierto para instrumentos de medición 3
R1: Somos una fábrica y proporcionamos respuestas en 24 horas.
P2: ¿Qué fabrica principalmente su empresa?
R2: Nos especializamos en máquinas de medición por visión, máquinas de medición por coordenadas, accesorios para CMM y VMM, y equipos relacionados.
P3: ¿Cómo elegir la especificación adecuada?
R3: Nuestro equipo profesional le recomendará instrumentos de medición adecuados según la variedad de sus productos y sus requisitos de medición.
P4: ¿Aceptan servicios personalizados?
R4: Sí, ofrecemos máquinas estándar y soluciones personalizadas adaptadas a las necesidades del cliente.
P5: ¿Cuál es su período de garantía?
R5: Nuestros productos vienen con una garantía de 1 año. Hemos mejorado la durabilidad en componentes críticos para un rendimiento fiable.
