1Introducción: Adaptación de las herramientas de metrología a las demandas de la fabricación moderna

La elección entre una máquina de medición de coordenadas (CMM) y una máquina de medición de visión (VMM, también conocida como máquina de medición de video) nunca es una comparación simplista.En la metrología industrial moderna, la selección del equipo es una decisión altamente personalizada, dictada por la geometría precisa de la pieza, el rigor de las tolerancias, el rendimiento de producción, las propiedades de los materiales, las condiciones ambientales del taller,y los mandatos globales de cumplimiento de la calidad.

Fabricantes de automóviles, aeroespacial, fabricación de moldes de precisión, producción de dispositivos médicos, PCB y microelectrónica,las industrias de estampado de alta precisión evalúan rutinariamente estos dos sistemas de inspección dimensional dominantes durante las actualizaciones de la línea de producciónEn la actualidad, la calidad de los productos es cada vez más importante en la industria de la fabricación y la fabricación de productos.una pregunta que siempre guía las estrategias de adquisición de metrología en todo el mundo:CMM vs Máquina de medición de visión ¿Qué solución se alinea mejor con los objetivos únicos de inspección y fabricación?

La metrología dimensional sirve como pilar fundamental de una calidad de fabricación consistente y confiable.La sonda CMM basada en el contacto y la inspección óptica VMM sin contacto abordan puntos débiles industriales completamente distintos, sin un sistema único capaz de cubrir todo el espectro de escenarios modernos de inspección de producción.una comprensión completa de sus diferencias fundamentales, fortalezas técnicas y limitaciones operativas es fundamental para maximizar el ROI del equipo, reducir los tiempos de ciclo de inspección y construir sistemas de control de calidad completamente rastreables y listos para la auditoría.

Como una página de pilar de SEO definitiva para la metrología industrial global, esta guía ofrece un desglose en profundidad de los principios de trabajo de CMM y VMM, puntos de referencia de precisión, marcos de cumplimiento de estándares,aplicaciones industriales del mundo real, costo total de propiedad, y un marco de toma de decisiones procesable diseñado para competir con los recursos autorizados de ZEISS, Hexagon, Mitutoyo, Keyence, Nikon y OGP,Este artículo permite a los equipos industriales seleccionar el más rentable, hardware de metrología de alto rendimiento para sus flujos de trabajo específicos.

2¿Qué es una máquina de medición de coordenadas (CMM)?

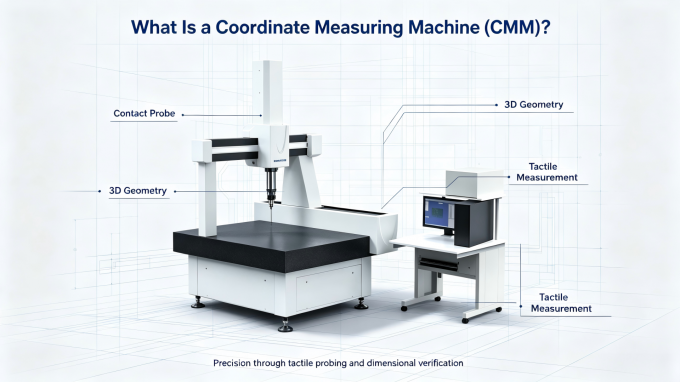

Una máquina de medición de coordenadas (CMM) es un sistema de metrología de contacto 3D de alta precisión diseñado para capturar datos precisos de coordenadas espaciales X / Y / Z a través del contacto físico de la sonda con las superficies de la pieza de trabajo.Al recopilar miles de puntos de coordenadas precisas en los componentes objetivo, el sistema reconstruye perfiles geométricos completos y verifica la conformidad dimensional con los modelos CAD originales,ofrecer una repetibilidad excepcional a largo plazo y una estabilidad de medición en entornos de fabricación complejos.

Ampliamente reconocido como elestándar de oro para inspección 3D de alta precisión, los CMM están diseñados específicamente para una validación geométrica volumétrica integral y una rigurosa verificación GD&T (dimensionización y tolerancia geométricas).Son indispensables para las industrias que se rigen por requisitos de tolerancia muy estrictos., diseños complejos de componentes estructurales y estrictas auditorías de calidad por parte de terceros.

Industria y piezas para aplicaciones CMM primarias

La tecnología CMM domina los sectores de fabricación de alta precisión que exigen una precisión geométrica 3D verificada y datos de calidad rastreables:

• las condiciones de trabajo Automóvil: Componentes centrales del tren motriz, conjuntos de chasis, bloques de motor y piezas estructurales de automóviles

• las condiciones de trabajo Aeronautica y aeroespacial: Forjas estructurales, piezas fundidas de precisión, componentes compuestos complejos y hardware crítico para el vuelo

• las condiciones de trabajo Mecanizado de precisión: Ejes mecanizados CNC, accesorios industriales, placas de herramientas y componentes mecánicos a medida

• las condiciones de trabajo Fabricación de moldes y matrices: moldes de inyección, matrices de estampado de precisión y herramientas industriales personalizadas

• las condiciones de trabajo Dispositivos médicos: Implantes quirúrgicos de alta precisión, hardware ortopédico y componentes estructurales médicos regulados

• las condiciones de trabajo Energía e industria pesada: Hardware industrial pesado, componentes de equipos energéticos y piezas mecánicas estructurales

Capacidades de inspección básicas de los CMM

El software avanzado CMM permite la validación dimensional de espectro completo conforme con los estándares industriales mundiales, cubriendo todos los requisitos críticos de medición geométrica:

• las condiciones de trabajo Verificación precisa de las dimensiones lineales generales, las tolerancias de grosor y los desplazamientos espaciales

• las condiciones de trabajo Análisis completo de GD&T alineado con ASME Y14.5 e ISO GPS, incluida la posición, el paralelismo, la perpendicularidad, la concentricidad, la planitud y la tolerancia del perfil de superficie

• las condiciones de trabajo Medición precisa de los agujeros profundos, las cavidades internas, los recortes y las características completamente ocultas inaccesibles a los sistemas ópticos

• las condiciones de trabajo Validación integral de las relaciones posicionales espaciales entre docenas de características de piezas discretas

• las condiciones de trabajo Generación de informes de medición totalmente rastreables y listos para la auditoría que apoyen la certificación de laboratorio ISO 17025

Las plataformas CMM industriales modernas admiten la alineación automática de modelos CAD, las secuencias de medición automáticas de lotes y la integración perfecta de datos con los sistemas de gestión de calidad de la empresa (SGC),simplificar el control de calidad digital para los flujos de trabajo de fabricación inteligente.

3¿ Qué es una máquina de medición de la visión (VMM / Video Measuring Machine)?

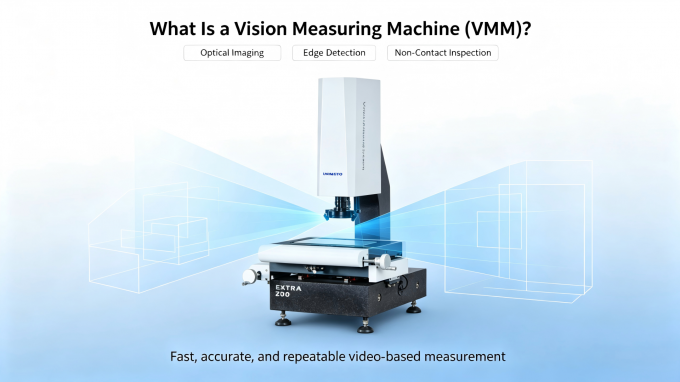

Una máquina de medición de la visión (VMM), también conocida universalmente como máquina de medición de vídeo o máquina de medición de coordenadas ópticas,es un sistema de inspección de precisión totalmente sin contacto alimentado por cámaras industriales de alta resolución, lentes telecéntricas de alta precisión y algoritmos avanzados de procesamiento de imágenes de detección de bordes impulsados por IA.Los sistemas VMM no producen contacto físico con piezas de trabajo durante la inspección., eliminando por completo el riesgo de arañazos, flexión o deformación de la superficie de los componentes delicados.

Las máquinas de medición de visión son la solución preferida para la producción en masa de grandes volúmenes y los flujos de trabajo de inspección de microcomponentes.flexible, o piezas planas fácilmente deformadas ‡ componentes en los que el contacto físico de las micro sondas CMM causaría inevitablemente daños, sesgos dimensionales o desechos de producción.

Industrias y partes de aplicaciones VMM primarias

La tecnología VMM se especializa en la inspección de micro precisión y alto rendimiento de componentes industriales ligeros y delicados:

• las condiciones de trabajo Microelectrónica y semiconductores: portadores de chips en miniatura, componentes de envases de semiconductores y conjuntos microelectrónicos

• las condiciones de trabajo PCB y circuitos: Placas de circuitos impresos rígidas y flexibles, micro soldadoras y circuitos ultrafinos

• las condiciones de trabajo Estampado de precisión: piezas de estampado de metal ultrafinos, láminas metálicas y componentes de micro paredes finas

• las condiciones de trabajo Plásticos y caucho de precisión: Silicona suave, piezas moldeadas de plástico delgado y componentes flexibles de precisión

• las condiciones de trabajo Electrónica de consumo: Partes estructurales internas en miniatura para dispositivos portátiles, teléfonos inteligentes y equipos electrónicos compactos

• las condiciones de trabajo Microcomponentes médicos: Dispositivos médicos pequeños desechables y piezas estructurales médicas de micro precisión

Capacidades de inspección básicas de las VMM

Los sistemas VMM estándar se especializan en la medición de contornos 2D ultrarrápidos, mientras que las unidades VMM multi-sensor actualizadas integran sondas de altura láser para ofrecer un perfil de altura 3D limitado de alta precisión:

• las condiciones de trabajo Medición de alta precisión de los contornos de los bordes 2D, la separación de los agujeros, las dimensiones de las ranuras y las características angulares

• las condiciones de trabajo Verificación de precisión de las trazas de circuito de micro-tiro y de las especificaciones dimensionales de las almohadillas de soldadura ultrafinas

• las condiciones de trabajo Proceso de detección de alta velocidad de la aprobación/fallo de los lotes para líneas de producción en serie en línea continua

• las condiciones de trabajo Inspección no destructiva de materiales de sustrato frágiles, delgados, transparentes y reflectantes

• las condiciones de trabajo Muestreo rápido del primer artículo y validación dimensional para flujos de trabajo de fabricación de gran volumen

4. Tabla de comparación de los componentes básicos: CMM vs VMM
