Sistema de medición por visión con amplio rango y alta precisión para inspección dimensional

Sistema de medición de visión de alta precisión de gran alcance para medición de dimensiones

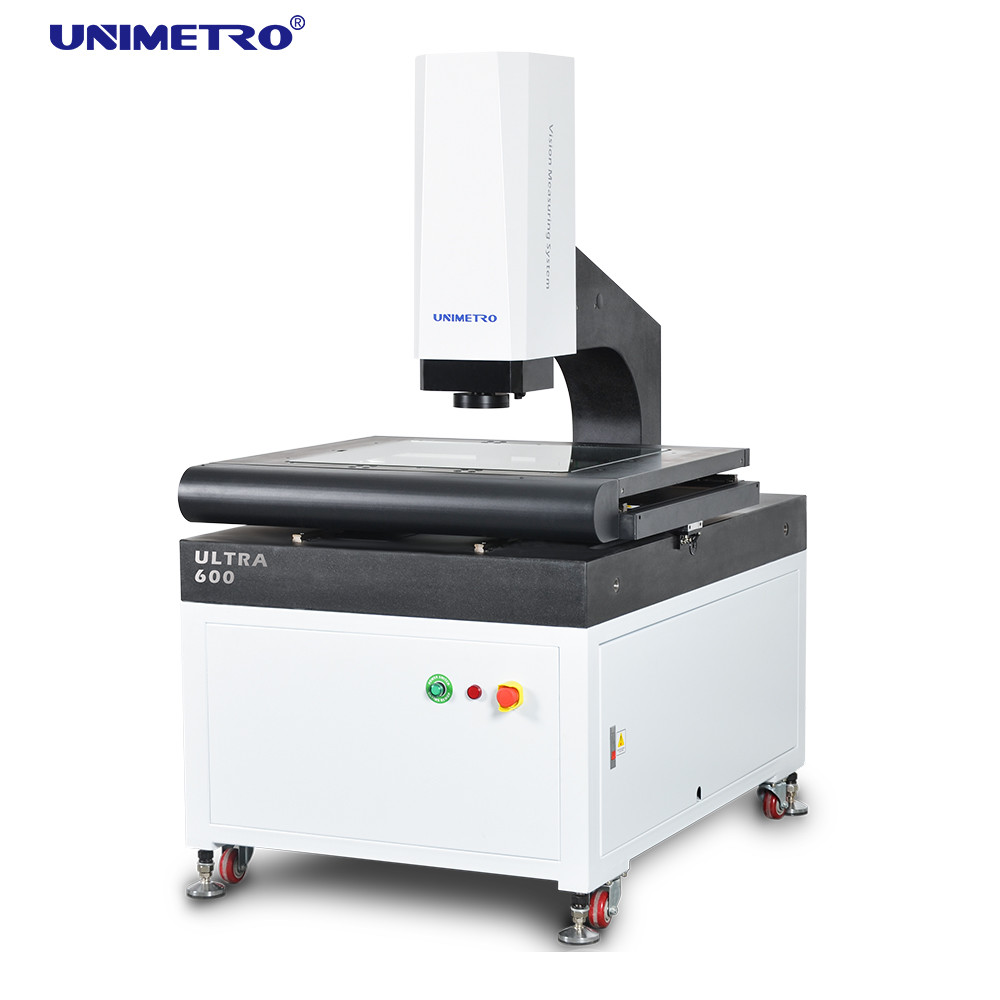

El sistema de medición de visión de la serie ULTRA es una máquina de medición de visión totalmente automática de alta precisión en voladizo desarrollada para medición de GD&T con control automático motorizado de 3 ejes.Está equipado con enfoque automático., control automático de la iluminación y movimiento automático de la configuración de hardware y software para realizar la medición de dimensiones lineales y geométricas de manera rápida y precisa.

Características

◆ Control de los detalles de la calidad

Ø Base y columna de granito, excelente estabilidad;

Ø Estadio de trabajo de aluminio,para que el control de movimiento reaccione rápidamente y sea flexible;

Ø Estadio de trabajo con procesamiento de superficies de oxidación dura anti-rasguños;

Ø Estándar con guía lineal de precisión, tornillo de bola de molienda y servomotor CA, etc., para garantizar la precisión y estabilidad del sistema de movimiento;

El sistema de control integrado, integrado con el control de movimiento y todo el control de señales como iluminación y lectura de escala lineal, garantiza el rendimiento de la máquina es extremadamente estable.

◆ Configuración de alto rendimiento

Ø XYZ control automático CNC de tres ejes y posicionamiento preciso;
Ø Escala lineal de vidrio de alta precisión de 0,1 um para garantizar la precisión de posicionamiento y medición del sistema;
Ø GIGA cámara a color de alta resolución para satisfacer las necesidades de observación clara y medición precisa;
Ø Lente con zoom de clic de 6,5x de alta resolución, con doble precisión y corrección de píxeles de una sola vez;
Ø con iluminación LED a frío de superficie programable de 5 anillos y 8 divisiones, iluminación paralela de LED de contorno y ajuste inteligente de la luz incorporado,Puede controlar automáticamente el brillo en la división de 8 y darse cuenta de 256 niveles de ajuste de brillo inteligentemente.

◆ Expansibilidad flexible

ØSe ofrecen varios tipos de sensores sin contacto y un sistema de fijación rápida que pueden satisfacer diferentes requisitos de medición de diferentes clientes
ØLa serie ULTRA dispone de una lámpara de anillo LED de color adaptable, lo que hace que la serie sea más flexible y potente para diferentes partes con diferentes tipos de materiales o formas,ofrece una aplicación de medición más potente.
ØGracias a la flexibilidad de expansión de la serie ULTRA, es compatible con sondas táctiles, sensores de medición sin contacto y brazo robótico, lo que aumenta considerablemente la eficiencia de medición.

Funciones Introducción

-- El software proporciona funciones de enfoque preciso, enfoque rápido y medición de imagen, y la precisión de repetición puede alcanzar los 3um (por encima del aumento óptico de 2x).
-- El software proporciona una variedad de modos de control de movimiento para una operación de posicionamiento conveniente y rápida.
1. manejar la operación; 2. hacer clic en el medio de la ventana de imagen; 3. hacer clic en el medio de la ventana de dibujo; 4. mover la ventana de la lista de elementos de un elemento a otro; 5. hacer clic en el ratón en la ventana de control de movimiento; 6.Botón medio del ratón en la ventana de escaneo; 7. botón del ratón medio en la ventana del mapa; 8.
-- El software proporciona una variedad de funciones de corrección de errores del sistema, tales como: compensación lineal, compensación de sección, compensación de error de perpendicularidad,Compensación del error de rectitud del eje z, compensación de error de desplazamiento del centro de la lente, para garantizar que la precisión de cualquier posición en el plano XY pueda alcanzar 2um.
El software admite la adición de una sonda simple sobre la base de la medición de imagen para realizar una medición simple de la dimensión 3D y la tolerancia de la línea de la estructura.
-- El software puede importar la vista de navegación, hacer clic en el botón central del ratón, y localizar la posición a ser probado de manera cómoda y rápida.

Parámetros

* L mide la longitud ((mm), la precisión mecánica del eje Z y la precisión de enfoque están relacionadas con la superficie de la pieza de trabajo.

* La ampliación es un valor aproximado, está relacionada con la dimensión del monitor y la resolución.

* Campo de visión (mm) = (diagonal*horizontal*vertical)

* 0.5X o 2X objetivo es opcional, y realizar el aumento de imagen: 13X ~ 86X o 52X ~ 344X.

Información sobre la empresa

Nuestro cliente y agente

Preguntas frecuentes
P1: ¿ Es usted una fábrica o una empresa comercial?
A1: Somos una fábrica y le damos la respuesta más rápida en 24 horas.
P2: ¿En qué se dedica principalmente su empresa?
A2: producimos principalmente máquinas de medición de visión, máquinas de medición de coordenadas, accesorios CMM y VMM, etc.
P3: ¿Cómo elegir la especificación adecuada?
R3: Siempre que nos indique la variedad y el tamaño del producto a medir, nuestro equipo profesional le aconsejaría sobre el instrumento de medición de especificaciones adecuadas.
P4: ¿Acepta el servicio personalizado?
A4: Asegúrese de que no solo podemos proporcionar máquinas típicas, sino también las máquinas personalizadas para las necesidades del cliente.
P5: ¿Cuál es su período de garantía?
A5: Nuestro período de garantía del producto es de 1 año. Nuestra calidad del producto es muy estable, y tenemos Se ha mejorado mucho en algunas piezas quebradibles.
