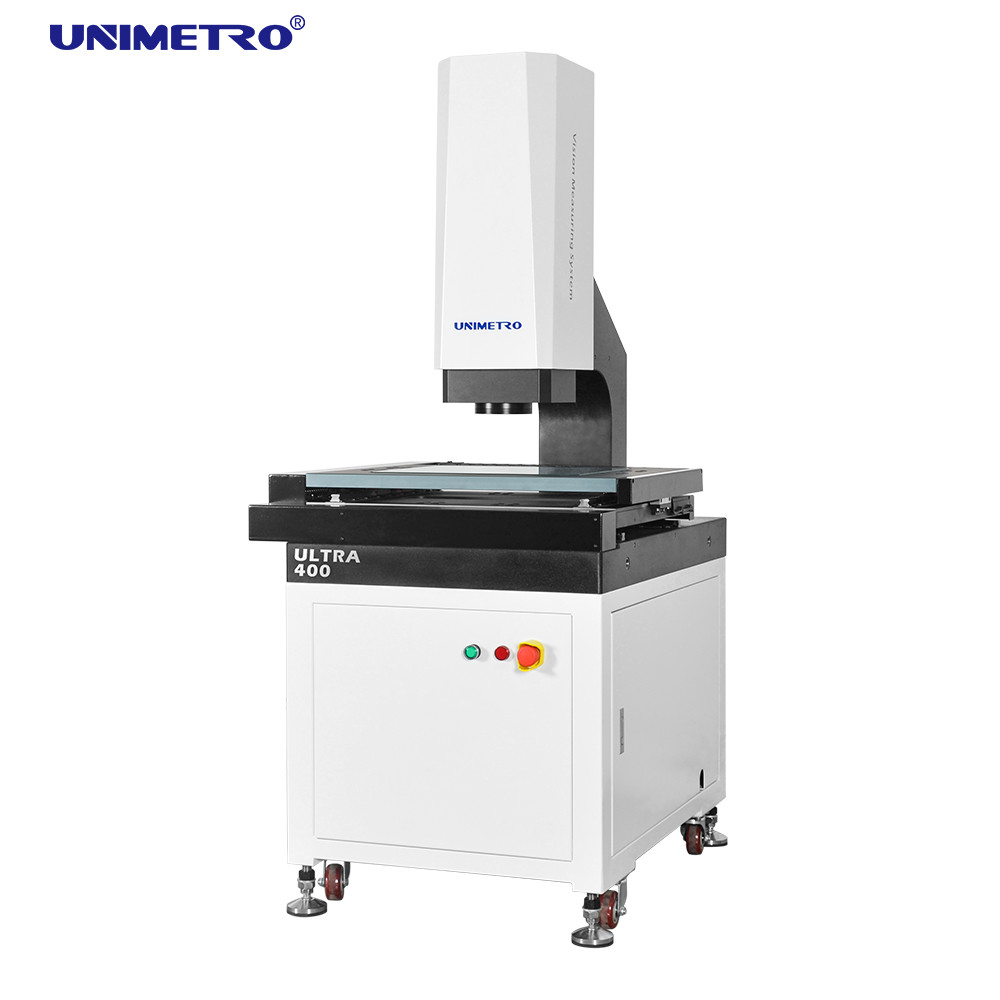

Instrumento de medición óptico VMA4030 con resolución de 0,1 µm y función de enfoque rápido

Informacion basica

Lugar de origen:	China
Nombre de la marca:	UNIMETRO
Certificación:	CE,ISO
Número de modelo:	ULTRA

Cantidad de orden mínima:	1
Precio:	Discussible
Detalles de empaquetado:	caso de madera
Tiempo de entrega:	15~20 días del trabajo
Condiciones de pago:	T/T
Capacidad de la fuente:	20 por mes

Mejor precio Contactar ahora

Información detallada

Nombre del producto:	Equipo de medida óptica	Dimensión:	17509201700
Rango de medición:	400300200 mm	Precisión de medición:	2.5+l/200um
Repetibilidad:	2.5	Resolución de escala lineal:	0.1um
Sistema de conducción:	Control de CNC, sistema de conducción de servomotor de AC de circuito cerrado, joystick, mouse o con	Iluminación:	Luz de anillo LED de 8 secciones programable Luz de contorno LED paralelo
Resaltar:	exhibición de la lectura digital , dro de la lectura digital , equipo de medida óptica 0.1um

Descripción de producto

Instrumento de medición óptico VMA4030 con resolución de 0,1 µm y función de enfoque rápido

equipo de medición óptico/VMA4030 de los 0.1μm con la función de concentración rápida

El equipo de medición óptica de la serie ULTRA es una máquina de medición de visión totalmente automática en voladizo de alta precisión desarrollada para medición de GD&T con control motorizado automático de 3 ejes. Está equipado con enfoque automático, control automático de iluminación y movimiento automático de configuración de hardware y software para realizar la medición de dimensiones lineales y geométricas de forma rápida y precisa.

Características del equipo

Control de detalles de calidad

Base y columna de granito, excelente estabilidad.
Etapa de trabajo de aluminio para una reacción rápida y un control de movimiento flexible
Etapa de trabajo con procesamiento de superficie de oxidación dura para protección antirrayas
Guía lineal de precisión estándar, husillo de bolas de molienda y servomotor de CA para precisión y estabilidad.
Sistema de control integrado con control de movimiento integrado y control de señal para un rendimiento estable

Configuración de alto rendimiento

Control automático CNC de tres ejes XYZ y posicionamiento preciso
Escala lineal de vidrio de alta precisión de 0,1 µm para precisión de posicionamiento y medición
Cámara en color de alta resolución GIGA para una observación clara y mediciones precisas
Lente con zoom de clic de alta resolución de 6,5x con duplicación precisa y corrección de píxeles única
Iluminación fría LED de superficie programable de 5 anillos y 8 divisiones con ajuste de luz inteligente

Ampliabilidad flexible

Múltiples tipos de sensores sin contacto y sistemas de fijación rápida disponibles
Anillo de luz LED de color móvil para diferentes materiales y formas
Compatible con sonda táctil, sensores de medición sin contacto y brazo robótico
Aumenta enormemente la eficiencia de medición a través de opciones de expansión flexibles.

Introducción a las funciones

El software identifica y mide automáticamente elementos como líneas y círculos.
Funciones de procesamiento inteligente que incluyen advertencia roja fuera de tolerancia, funciones de pausa y opciones de medición manual
Función de ajuste del punto de interrupción para el cambio inteligente entre medición manual y automática
Potente función de medición láser para medición de planitud de alta velocidad, escaneo de superficies y análisis de superficies curvas de precisión.
Función de indicación de atenuación auxiliar para mejorar la precisión y la eficiencia.

Parámetros técnicos

Modelo	ULTRA 300	ULTRA 400	ULTRA 500	ULTRA 600
Recorrido del eje X/Y (mm)	300x200	400x300	500x400	600x500
Viaje del eje Z	200 mm (se puede elevar según los requisitos del cliente)
Escala lineal de 3 ejes X/Y/Z	Resolución de escala lineal de vidrio: 0,1 µm
Modo de guía	Guía lineal de precisión, guía deslizante doble de doble vía
Modo de operación	Controlador de joystick, operación del mouse, programa de detección automática
Exactitud	Eje XYZ: ≤2,5+L/200 µm
Repetibilidad	±2,5 µm
Sistema de vídeo - CCD	Cámara CCD en color de 1/3" de alta definición
Lente	6.5X continuar haciendo clic en lente de zoom; Ampliación óptica: 0,7X-4,5X; Ampliación de vídeo: 26X~172X (monitor de 21,5")
Sistema de iluminación - Contorno	Iluminación LED de contorno paralelo
Sistema de iluminación - Superficie	0~255 Iluminación de superficie LED ajustable continua de 5 anillos y 8 divisiones
Aumento	0,7X~4,5X
Software de medición	Software de medición totalmente automático UNIMETRO 2D
Capacidad de carga	25kg
Ambiente de trabajo	Temperatura 20 ℃ ± 2 ℃, rango de humedad < 2 ℃/h, humedad 30 ~ 80 %, vibración < 0,002 g, < 15 Hz
Fuente de alimentación	220V/50Hz/10A
Dimensión (WDH) (mm)	16007801700	17509201700	1900x1080x1700	105012801700
Peso neto (kg)	380	450	600	800

Galería de productos

Nuestros clientes y agentes

Preguntas frecuentes

P1: ¿Es usted una fábrica o una empresa comercial?

A1: Somos una fábrica y brindamos respuestas dentro de las 24 horas.

P2: ¿Qué produce principalmente su empresa?

A2: Producimos principalmente máquinas de medición por visión, máquinas de medición por coordenadas, accesorios CMM y VMM y equipos relacionados.

P3: ¿Cómo elegir la especificación adecuada?

R3: Nuestro equipo profesional le asesorará sobre las especificaciones adecuadas según la variedad de su producto y los requisitos de medición.

P4: ¿Aceptan servicio personalizado?

R4: Sí, ofrecemos tanto máquinas estándar como soluciones personalizadas adaptadas a las necesidades del cliente.

P5: ¿Cuál es su período de garantía?

A5: El período de garantía de nuestro producto es de 1 año. Hemos mejorado las piezas rompibles y mantenemos la calidad estable del producto.
