Escala lineal óptica de rejilla magnética sin contacto / rango de 32 m para mediciones de alta velocidad

Non-Contact Magnetic Grating Optical Linear Scale / 32m Range for High-Speed Measurement
Non-Contact Magnetic Grating Optical Linear Scale / 32m Range for High-Speed Measurement Non-Contact Magnetic Grating Optical Linear Scale / 32m Range for High-Speed Measurement Non-Contact Magnetic Grating Optical Linear Scale / 32m Range for High-Speed Measurement
Informacion basica
Lugar de origen: China
Nombre de la marca: Bomatec
Número de modelo: UMLRB
Cantidad de orden mínima: 1
Precio: Discussible
Detalles de empaquetado: cuadro de papel
Tiempo de entrega: 5 días del trabajo
Condiciones de pago: T/T
Capacidad de la fuente: 100 por mes
Mejor precio Contactar ahora
Información detallada
Voltagem de conexión: 10-30 VCC / 5 VCC Actual: 10-30 VCC: máx. 150 mA, 5 VCC: 200 mA
Nivel de señal: 10-30VHTL/5VTTL Resolución: 0,001 mm/0,005 mm/0,01 mm
Velocidad corriente máxima: 2m/s Señal de salida: A, A', B, B', Z, Z'
Resaltar:

escala digital linear

,

codificador linear óptico

Descripción de producto

Escala lineal óptica de rejilla magnética sin contacto
Rango de 32 m para mediciones de alta velocidad
Descripción general del producto
La serie UMLRB es un sistema de medición de longitud de rejilla magnética con un diseño integrado donde tanto el sensor como la electrónica de lectura de valor están integrados en una sola carcasa. La escala magnética se adhiere a superficies planas, y el cabezal lector del sensor mantiene una distancia precisa de 0.1-2.0 mm de la escala magnética durante la instalación.

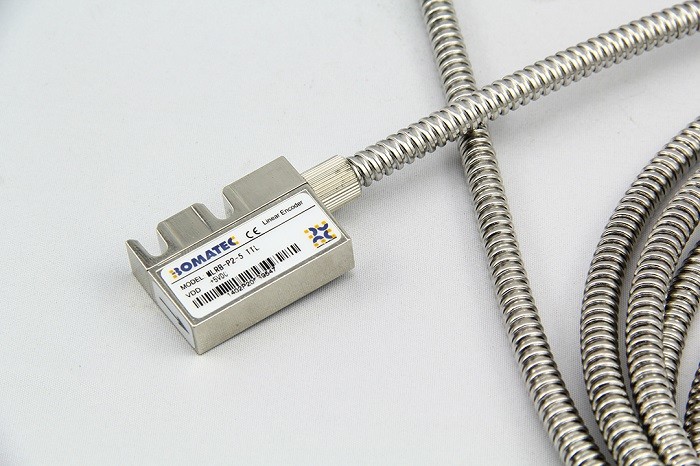

Escala lineal óptica de rejilla magnética sin contacto / rango de 32 m para mediciones de alta velocidad 0
Características principales
  • Tecnología de medición sin contacto
  • Amplia tolerancia de espacio entre el cabezal lector y la escala magnética (0.1-2.0 mm)
  • Longitud de medición extendida hasta 32 metros
  • Alta resolución hasta 0.001 mm
  • Excelente repetibilidad de ±0.001 mm
  • Capacidad superior de resistencia a las manchas
  • Salida de señal completa: A, A', B, B', Z, Z'

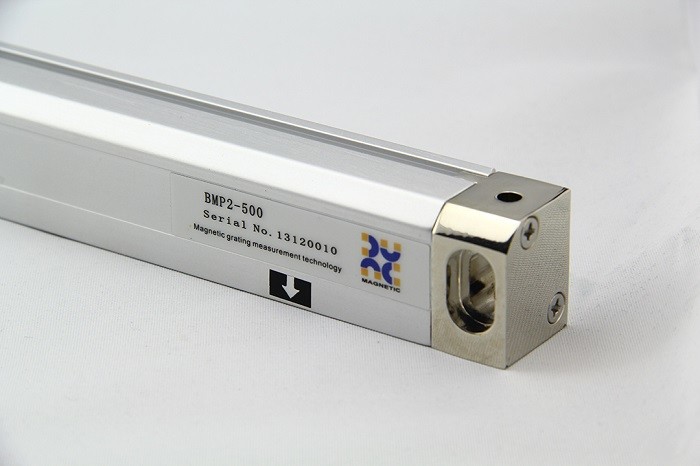

Escala lineal óptica de rejilla magnética sin contacto / rango de 32 m para mediciones de alta velocidad 1
Parámetros técnicos
Parámetro Especificación
Voltaje de conexión 10-30 VDC / 5 VDC
Corriente 10-30 VDC: máx. 150 mA, 5 VDC: 200 mA
Nivel de señal 10-30V HTL / 5V TTL
Resolución 0.001 mm / 0.005 mm / 0.01 mm
Repetibilidad ±0.001 mm
Velocidad máxima de funcionamiento 2 m/s
Señal de salida A, A', B, B', Z, Z'
Longitud de medición 32 m (tamaños personalizados disponibles)
Distancia sensor/escala Máximo 2.0 mm
Precisión a 20 °C (µm) ±(20+20×L), L=longitud de medición en metros
Temperatura de funcionamiento -10 a 70 °C
Temperatura de almacenamiento -25 a 85 °C
Humedad Máximo 80% (sin condensación)
Nivel de protección IP67
Especificaciones mecánicas
Componente Especificación
Carcasa del sensor 41 × 11 × 29 mm
Longitud máxima 30.0 m
Peso 58 g
Cable de señal 2 × 0.75 mm², y 6 × 0.14 mm²
Escala magnética (MP2-xxx-xx) Radio de curvatura: mín. 60 mm
Índice de expansión α = 16×10⁻⁶K⁻¹
Expansión de longitud ΔL = L × α × ΔT
Dimensiones 10 mm × 1.8 mm
Radio de curvatura mínimo 150 mm
Información de la empresa
Escala lineal óptica de rejilla magnética sin contacto / rango de 32 m para mediciones de alta velocidad 2 Escala lineal óptica de rejilla magnética sin contacto / rango de 32 m para mediciones de alta velocidad 3 Escala lineal óptica de rejilla magnética sin contacto / rango de 32 m para mediciones de alta velocidad 4 Escala lineal óptica de rejilla magnética sin contacto / rango de 32 m para mediciones de alta velocidad 5
Nuestros clientes y agentes
Escala lineal óptica de rejilla magnética sin contacto / rango de 32 m para mediciones de alta velocidad 6 Escala lineal óptica de rejilla magnética sin contacto / rango de 32 m para mediciones de alta velocidad 7
Preguntas frecuentes
P1: ¿Son ustedes una fábrica o una empresa comercial?
R1: Somos una fábrica y respondemos en un plazo de 24 horas.
P2: ¿Qué fabrica principalmente su empresa?
R2: Nos especializamos en máquinas de medición por visión, máquinas de medición por coordenadas, accesorios CMM y VMM, y equipos relacionados.
P3: ¿Cómo elegir la especificación adecuada?
R3: Nuestro equipo profesional le recomendará instrumentos de medición adecuados según la variedad y los requisitos de tamaño de su producto.
P4: ¿Aceptan servicios personalizados?
R4: Sí, ofrecemos tanto máquinas estándar como soluciones personalizadas adaptadas a las necesidades específicas del cliente.
P5: ¿Cuál es su período de garantía?
R5: Nuestros productos vienen con una garantía de 1 año. Mantenemos una calidad de producto estable y hemos mejorado la durabilidad en componentes críticos.
