Sistema de medición de video (VMS) CNC de alta precisión con análisis estadístico SPC integrado

Máquina/VMS de la medida de la imagen del CNC de la alta precisión con el sistema de análisis estadístico del proceso estadístico

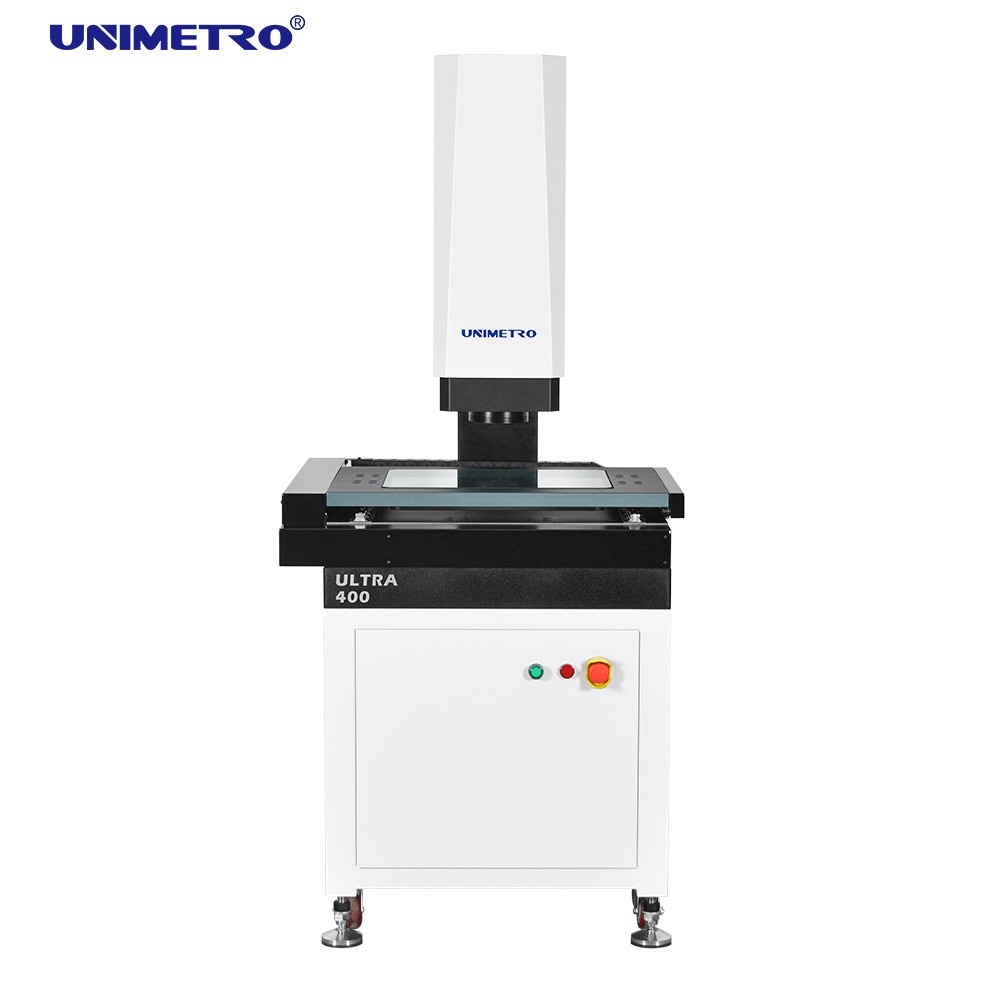

La máquina de medición de imágenes de la serie ULTRA es una máquina de medición de visión totalmente automática en voladizo de alta precisión desarrollada para mediciones GD&T con control motorizado automático de 3 ejes. Está equipado con enfoque automático, control automático de iluminación y movimiento automático de configuración de hardware y software para realizar la medición de dimensiones lineales y geométricas de forma rápida y precisa.

Características

◆ Control de detalles de calidad

Ø Base y columna de granito, excelente estabilidad;

Ø Etapa de trabajo de aluminio, hace que el control de movimiento reaccione rápidamente y sea flexible;

Ø Etapa de trabajo con procesamiento de superficie de oxidación dura antirrayas;

Ø Estándar con guía lineal de precisión, husillo de bolas de molienda y servomotor de CA, etc., para garantizar la precisión y estabilidad del sistema de movimiento;

Ø El sistema de control integrado, integrado con control de movimiento y todo el control de señales como iluminación y lectura de escala lineal, garantiza que el rendimiento de la máquina sea extremadamente estable.

◆ Configuración de alto rendimiento

Ø Control automático CNC de tres ejes XYZ y posicionamiento preciso;
Escala lineal de vidrio de alta precisión de Ø 0,1 um para garantizar la precisión de posicionamiento y la precisión de medición del sistema;
Ø Cámara en color de alta resolución GIGA para satisfacer las necesidades de observación clara y medición precisa;
Lente con zoom de clic de alta resolución de Ø 6,5x, solo se necesita duplicación precisa y corrección de píxeles una vez;
Ø Con iluminación fría LED de superficie programable de 5 anillos y 8 divisiones e iluminación paralela LED de contorno y ajuste de luz inteligente incorporado, puede controlar automáticamente el brillo en las 8 divisiones y realizar un ajuste de brillo de 256 niveles de manera inteligente.

◆ Expansibilidad flexible

ØSe ofrecen varios tipos de sensores sin contacto y sistemas de fijación rápida, que pueden satisfacer diferentes requisitos de medición de diferentes clientes.
ØEl anillo de luz LED de color Mavable está disponible para la serie ULTRA, lo que hace que la serie sea más flexible y potente para diferentes piezas con diferentes tipos de materiales o formas, y ofrece una aplicación de medición más potente.
ØGracias a la expansibilidad flexible de la serie ULTRA, es compatible con sonda táctil, sensores de medición sin contacto y brazo robótico, lo que aumenta considerablemente la eficiencia de medición.

Introducción a las funciones

◆ Un excelente diseño de arquitectura de software orientado a objetos garantiza un software estable y confiable.
◆ El software profesional de análisis estadístico SPC está perfectamente conectado con el software de prueba y publicidad, y los datos se transfieren automáticamente a la base de datos del software SPC sin operación manual.
◆ Se adopta el algoritmo de búsqueda de súper borde para captar con precisión el borde con sombra y período de imagen para garantizar la precisión de la medición.

◆ Según el tipo de elemento, proporciona varias funciones de construcción de elementos, como traslación, rotación, extracción, combinación, paralelo, vertical, imagen especular, simetría, intersección, tangente, etc.
◆ Los datos de medición se pueden exportar automáticamente a TXT.WORD.EXCEL y a una base de datos de software SPC profesional, sin conversión de software de terceros ni intervención humana.
◆ El software introduce el modo de medición de "distribución" y "recuperación", lo que hace que la operación sea más fácil y rápida.

◆ El software admite idiomas nacionales, no es necesario instalar el paquete de idiomas ni cambiar el software, por lo que es fácil de localizar.
◆ El software del mismo tipo se actualizará de forma gratuita para solucionar las preocupaciones de nuestros clientes.

Parámetros

* L mide la longitud (mm), la precisión mecánica del eje Z y la precisión del enfoque están relacionadas con la superficie de la pieza de trabajo.

*La ampliación es un valor aproximado, está relacionada con la dimensión del monitor y la resolución.

* Campo de visión (mm) = (diagonal*Horizontal*Vertical)

* El objetivo de 0,5X o 2X está disponible opcionalmente y realiza una ampliación de la imagen: 13X~86X o 52X~344X.

Información de la empresa

Nuestro cliente y agente

Preguntas frecuentes
P1: ¿Es usted una fábrica o una empresa comercial?
A1: Somos una fábrica y le brindamos la respuesta más rápida en 24 horas.
P2: ¿En qué se encuentra principalmente su empresa?
A2: Producimos principalmente máquinas de medición de visión, máquinas de medición de coordenadas, accesorios CMM y VMM, etc.
P3: ¿Cómo elegir la especificación adecuada?
R3: Siempre que nos indique la variedad y el tamaño del producto que se va a medir, nuestro equipo profesional le aconsejará cuál es el instrumento de medición con las especificaciones adecuadas.
P4: ¿Aceptan servicio personalizado?
R4: ¡Asegúrate! Podemos proporcionar no sólo máquinas típicas, sino también máquinas personalizadas según las necesidades del cliente.
P5: ¿Cuál es su período de garantía?
A5: El período de garantía de nuestro producto es de 1 año. La calidad de nuestro producto es muy estable y tenemos Mejorado mucho en algunas partes frágiles. Puede estar seguro de la calidad de nuestros productos.
