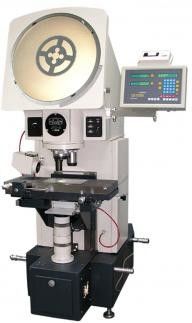

Luz óptica motorizada del contorno del paralelo del proyector de perfil del comparador de Z AXIS Benchtop

Informacion basica
Lugar de origen: China
Nombre de la marca: UNIMETRO
Número de modelo: UNPJ3-C/D
Cantidad de orden mínima: 1
Precio: Discussible
Detalles de empaquetado: Caso de madera
Tiempo de entrega: 15 días del trabajo
Condiciones de pago: T/T
Capacidad de la fuente: 5 por mes
Información detallada
Movimiento del eje de Z: El movimiento de la etapa del trabajo, motorizó Dimensión de la etapa del trabajo (milímetros): 640 x 228
Dimensión de cristal (milímetros): 250 x 156 Gama de la iluminación (milímetros): 250 x 150
Gama de medición (milímetros): 200 x 100 Gama de concentración (milímetros): 0-80
Alta luz:

proyector de perfil digital

,

máquina del proyector de perfil


Descripción de producto



Cargamento pesado motorizado de perfil de Z AXIS del proyector del paralelo de la luz óptica del contorno



Características



Etapa grande del trabajo, cargamento pesado, gama de medición grande.

Movimiento de trabajo de la etapa, control motorizado, operación fácil.

El sistema óptico es telecentric, usando la iluminación paralela, error de medición bajo.

Torrecilla de la lente de la alta exactitud, cambio fácil de la ampliación, situación exacta.

Ajuste interno de la luz del contorno, estructura elegante.

Incluyendo los accesorios estándar del accesorio como tipo partidario de V, partidarios de las barras.

La serie de UNPJ3-D está incluyendo el sistema de lectura digital funcional potente y la mini impresora.

La serie de UNPJ3-C está incluyendo la PC y el software de medición.





Parámetros

Dimensión de la etapa del trabajo (milímetros)

640 x 228

Dimensión de cristal (milímetros)

250 x 156

Gama de la iluminación (milímetros)

250 x 150

Gama de medición (milímetros)

200 x 100

Gama de concentración (milímetros)

0-80

Resolución (milímetros)

0,001

Exactitud de medición

4+L/25um (L es la longitud de medición, unidad: milímetro)

Resolución (milímetros)

15





Lente

Ampliación

10X

20X

50X

100X

Gama de la visión

φ50mm

φ25mm

φ10mm

φ5mm

Distancia de funcionamiento

135m m

87m m

52m m

24m m





Pantalla de proyector



Diámetro de la pantalla: 500m m

Gama giratoria: 0 - 360 grados

Resolución giratoria del ángulo: 1'

Exactitud de medición giratoria: 6'



Etapa de trabajo





Error de la ampliación: 0,08%



Tenedor de Roces

Max. Diameter: 115m m

Longitud máxima: 300m m



Iluminación



Luz del contorno y luz superficial: Lámpara del halógeno 12V100W



Ambiente de trabajo



20℃±5℃, humedad 40%-70%RH

Dimensión de trabajo (milímetro): 1340 x 800 x 1960

Peso: 1000kg



Uso



Uso típico: Automóvil, ejes, transporte del motor, válvulas, zapata de freno, tubos, desviador, inyector de gas; electrónica, conectores, PWB, cubiertas del teléfono móvil, botones, para la dimensión y la medición de los agujeros; industria de goma, anillo de goma, barra de goma; mecánico, para los hilos, tornillos, cuchilla del motor, engranajes, herramientas; industria de relojes y de relojes, transportes, engranajes, indicadores; aviación, impeledor, componentes electrónicos, transportes.
