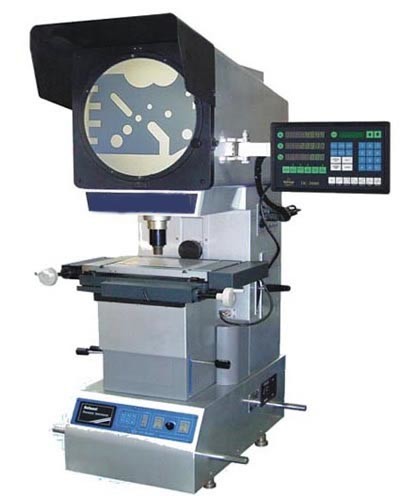

Proyector de Perfil Óptico con Eje Z Motorizado, Velocidad de Recorrido de 0.1 mm y Resolución de 0.5 mm

Optical Profile Projector with Motorized Z-Axis, 0.1 mm Traverse Speed and 0.5 mm Resolution
Optical Profile Projector with Motorized Z-Axis, 0.1 mm Traverse Speed and 0.5 mm Resolution
Informacion basica
Lugar de origen: China
Nombre de la marca: UNIMETRO
Número de modelo: UNIPJ-3000DZ
Cantidad de orden mínima: 1
Precio: Discussible
Detalles de empaquetado: Caso de madera
Tiempo de entrega: 10 días del trabajo
Condiciones de pago: T/T
Capacidad de la fuente: 10 por mes
Mejor precio Contactar ahora
Información detallada
Movimiento del eje z: Motorizado Movimiento del eje X,Y: Manual
Resolución: 0,5 mm Aumento: 10, 20, 50, 100 X para opción
Velocidad de desplazamiento del eje Z: 5, 1, 0,01 Fuerza: 110 V/220 V (CA) 50/60 Hz potencia total = 400 W
Resaltar:

proyector de perfil digital

,

proyector de perfiles horizontales

Descripción de producto

Velocidad de desplazamiento del proyector de perfiles óptico motorizado del eje Z 0.1 mm Resolución 0.5 mm
Introducción

El proyector de perfiles óptico UNIPJ-3000DZ utiliza un motor paso a paso para el movimiento del eje Z, lo que ofrece un proceso de enfoque más fácil y rápido. Hay lentes de magnificación 10X, 20X, 50X y 100X como opción, para satisfacer diferentes aplicaciones.

La serie de proyectores de perfiles ópticos UNIPJ-3000DZ está integrada con un sistema óptico de excelente calidad. La serie se procesa con imágenes claras y magnificación precisa. El error de medición de contorno está por debajo del 0.08% con la luz de contorno. El error de indicación de la coordenada está por debajo de (3+l/75) um, (L es la longitud de la pieza de trabajo a medir, unidad: mm).

Proyector de Perfil Óptico con Eje Z Motorizado, Velocidad de Recorrido de 0.1 mm y Resolución de 0.5 mm 0
Características
  • Movimiento motorizado del eje Z.
  • Plataforma de trabajo estable y de alta rigidez, que es la base de una medición precisa.
  • Integrado con escalas lineales de resolución de 0.5um, ofrece una medición más precisa.
  • Utiliza un transductor de rejilla circular para la medición de ángulos, en lugar de un codificador, lo que garantiza una mayor precisión.
  • Sistema óptico excepcional, imagen clara.
  • Iluminación de brillo ajustable, ayuda a los usuarios a obtener imágenes y bordes claros.
  • Incluye luz de superficie. Los usuarios también pueden observar la superficie del objeto con la serie.
Proyector de Perfil Óptico con Eje Z Motorizado, Velocidad de Recorrido de 0.1 mm y Resolución de 0.5 mm 1
Parámetros
Especificación

Modelo

UNIPJ-3015DZ

UNIPJ-3020DZ
Mesa de trabajo Tamaño de la mesa metálica (mm)

354*228

404*228
Mesa de vidrio (mm)

210*160

260*160
Recorrido eje X (mm)

150

200
Recorrido eje Y (mm)

100

100
Recorrido eje Z (mm)

100

100
Peso

(kg)

120

125
Dimensiones (L*A*H)

(mm)

770*550*1100

770*550*1100

Precisión de medición (um)

Eje X, Eje Y: (3+L/50) Eje Z; 4+L/10 (L es la longitud de las piezas de trabajo a medir, unidad: mm)
Velocidad de desplazamiento del eje Z

5,1,0.01
Resolución (eje X, eje Y)

0.5μm

Pantalla del proyector

Tamaño de pantalla (mm)

Ф312 rango de uso>Ф300 (con la línea cruzada)

Rango de rotación de la pantalla

0°～360°

Resolución del ángulo de rotación

1‵ o 0.01°

Lente

Magnificación

5X (opcional)

10X (opcional)

20X (opcional)

50X (opcional)

100X (opcional)
Vista del objeto (mm)

Ф60

Ф30

Ф15

Ф6

Ф3
Distancia de trabajo (mm)

53

77.7

44.3

38.4

25.3
Sistema de procesamiento de datos

Sistema de procesamiento de datos multifunción DC-3000 que aparece en inglés, se puede utilizar para recopilar datos y medir puntos, líneas, círculos, ángulos y distancias.
Iluminación

Iluminación de transmisión y reflexión: lámpara halógena de 24V/150w.
Potencia

110V/220V (CA) 50/60Hz potencia total = 400W
Refrigeración

Por ventiladores
Accesorios

Miniprinter (opcional), detector de bordes (opcional), software M2D (opcional) y otros, consulte los accesorios para proyectores de perfiles para más detalles.
Mesa de soporte recomendada

Peso de carga > 250 kg Dimensiones: 800 (L) * 550 (A) * 650 (An) mm
Información de la empresa
Proyector de Perfil Óptico con Eje Z Motorizado, Velocidad de Recorrido de 0.1 mm y Resolución de 0.5 mm 2
Proyector de Perfil Óptico con Eje Z Motorizado, Velocidad de Recorrido de 0.1 mm y Resolución de 0.5 mm 3
Proyector de Perfil Óptico con Eje Z Motorizado, Velocidad de Recorrido de 0.1 mm y Resolución de 0.5 mm 4
Proyector de Perfil Óptico con Eje Z Motorizado, Velocidad de Recorrido de 0.1 mm y Resolución de 0.5 mm 5
Nuestros clientes y agentes
Proyector de Perfil Óptico con Eje Z Motorizado, Velocidad de Recorrido de 0.1 mm y Resolución de 0.5 mm 6
Proyector de Perfil Óptico con Eje Z Motorizado, Velocidad de Recorrido de 0.1 mm y Resolución de 0.5 mm 7
Preguntas frecuentes
Proyector de Perfil Óptico con Eje Z Motorizado, Velocidad de Recorrido de 0.1 mm y Resolución de 0.5 mm 8P1: ¿Es usted una fábrica o una empresa comercial?
Proyector de Perfil Óptico con Eje Z Motorizado, Velocidad de Recorrido de 0.1 mm y Resolución de 0.5 mm 9R1: Somos una fábrica y le damos la respuesta más rápida en 24 horas.
Proyector de Perfil Óptico con Eje Z Motorizado, Velocidad de Recorrido de 0.1 mm y Resolución de 0.5 mm 8P2: ¿En qué se especializa su empresa?
Proyector de Perfil Óptico con Eje Z Motorizado, Velocidad de Recorrido de 0.1 mm y Resolución de 0.5 mm 9R2: Producimos principalmente máquinas de medición por visión, máquinas de medición por coordenadas, accesorios CMM y VMM, etc.
Proyector de Perfil Óptico con Eje Z Motorizado, Velocidad de Recorrido de 0.1 mm y Resolución de 0.5 mm 8P3: ¿Cómo elegir la especificación adecuada?
Proyector de Perfil Óptico con Eje Z Motorizado, Velocidad de Recorrido de 0.1 mm y Resolución de 0.5 mm 9R3: Siempre que nos diga la variedad y el tamaño del producto a medir, nuestro equipo profesional le aconsejará el instrumento de medición de especificaciones adecuadas.
Proyector de Perfil Óptico con Eje Z Motorizado, Velocidad de Recorrido de 0.1 mm y Resolución de 0.5 mm 8P4: ¿Aceptan servicio personalizado?
Proyector de Perfil Óptico con Eje Z Motorizado, Velocidad de Recorrido de 0.1 mm y Resolución de 0.5 mm 9R4: ¡Claro! Podemos proporcionar no solo máquinas típicas, sino también máquinas personalizadas según las necesidades del cliente.
Proyector de Perfil Óptico con Eje Z Motorizado, Velocidad de Recorrido de 0.1 mm y Resolución de 0.5 mm 8P5: ¿Cuál es su período de garantía?
Proyector de Perfil Óptico con Eje Z Motorizado, Velocidad de Recorrido de 0.1 mm y Resolución de 0.5 mm 9R5: El período de garantía de nuestro producto es de 1 año. La calidad de nuestro producto es muy estable y hemos mejorado mucho en algunas piezas frágiles. Puede estar seguro de la calidad de nuestro producto.
