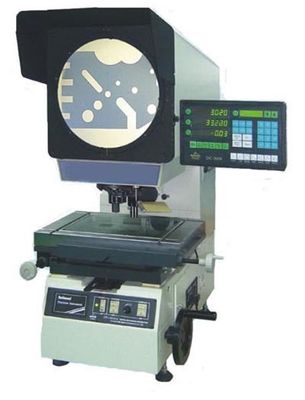

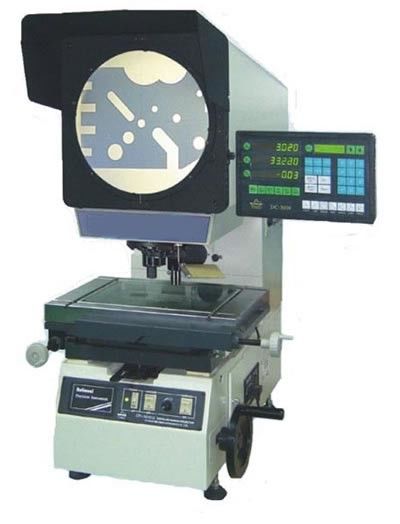

Comparador óptico con lente conmutable, eje Z programable y rango de medición de 90 mm

Optical Comparator with Switchable Lens, Programmable Z-Axis, and 90mm Measurement Range
Optical Comparator with Switchable Lens, Programmable Z-Axis, and 90mm Measurement Range
Informacion basica
Lugar de origen: China
Nombre de la marca: UNIMETRO
Número de modelo: UNIPJ-3000CZ
Cantidad de orden mínima: 1
Precio: Discussible
Detalles de empaquetado: Caso de madera
Tiempo de entrega: 20 días del trabajo
Condiciones de pago: T/T
Capacidad de la fuente: 10 por mes
Mejor precio Contactar ahora
Información detallada
Interruptor de pie: Disponible Conexión RS232: Disponible
Compensación: Compensación lineal o compensación lineal de sección Resolución (eje X, eje Y): 0.5um
Tamaño de pantalla (mm): Ф312 gama usada>Ф300 Iluminación: Lámpara halógena de 24V/150w
Resaltar:

proyector de perfiles horizontales

,

máquina del proyector de perfil

Descripción de producto

Proyector de Perfil Óptico con Lente Intercambiable y Eje Z Programable de 90 mm
Características

El proyector de perfil óptico de la serie UNIPJ-3000CZ es un instrumento de medición óptica de alto rendimiento y función estable. La serie cuenta con un pedal y un lector digital multifunción DC3000, lo que garantiza mediciones y salida de datos rápidas, y alta eficiencia.

El proyector de perfil óptico de la serie UNIPJ-3000CZ tiene una placa intercambiable para instalar la lente, que permite hasta 3 lentes. Si durante el proceso de medición se requiere un cambio de magnificación, los usuarios solo necesitan cambiar la placa en lugar de la lente, lo que ofrece una eficiencia mucho mayor.

El proyector de perfil de la serie UNIPJ-3000CZ utiliza una estructura de platina fija. Los usuarios mueven la caja óptica para enfocar. Esto proporciona una capacidad de carga mucho mayor para la platina de trabajo. Además, el tamaño del recorrido de la platina puede ser mucho mayor que en los modelos tradicionales.

Lector Digital DC3000

Comparador óptico con lente conmutable, eje Z programable y rango de medición de 90 mm 0

El DC3000 ofrece potentes funciones de medición para los usuarios:

  • Medición, preajuste y construcción de elementos de imagen como puntos, líneas, círculos, ángulos, distancias, rectángulos, roscas de tornillo, etc.
  • Desplazamiento de coordenadas.
  • Disponible para pedal o detector de bordes.
  • Función de impresión disponible, que permite imprimir programas de usuario, elementos de imagen o la lectura del eje.
  • Función de salida RS232, que permite enviar las lecturas de las escalas lineales a la PC.
  • Función de programación de usuario, los usuarios pueden grabar los pasos de medición, lo que hace que la medición repetida de las mismas piezas de trabajo sea mucho más rápida.
  • Múltiples tipos de coordenadas disponibles, ejes polar y rectangular, INC y ABS, cambio mm/pulgada.
  • Compensación lineal o compensación lineal por sección disponible.
  • 100 grupos de memoria de almacenamiento de elementos permanentes, 10 temporales.
Parámetros
Especificación
Modelo UNIPJ-3015CZ UNIPJ-3020CZ UNIPJ-3025CZ
Mesa de trabajo Tamaño de la mesa metálica (mm) 354*228 404*228 450*280
Mesa de vidrio (mm) 210*160 260*160 306*196
Eje X, recorrido (mm) 150 200 250
Recorrido eje Y (mm) 100 100 150
Recorrido eje Z (mm) 100 100 100
Peso 170 175 (kg) (kg)
Dimensión (L*A*H) (mm) 780*810*1120 780*810*1120 780*810*1120
Precisión de medición (um) (3+L/75) (3+L/75) (3+L/75)
Pantalla del proyector Tamaño de pantalla (mm) Φ312 rango de uso > Φ300 (con línea cruzada)
Rango de rotación de pantalla 0°～360°
Resolución del ángulo de rotación 1' o 0.01°
Lente Magnificación 10X (opcional) 20X (opcional) 50X (opcional) 100X (opcional)
Vista del objeto (mm) Φ30 Φ15 Φ6 Φ3
Distancia de trabajo (mm) 77.7 44.3 77.7 77.7
Altura máx. de la pieza 90mm 90mm 90mm 90mm
Sistema de lectura digital Sistema de procesamiento de datos multifunción DC-3000 que aparece en inglés, puede usarse para recopilar datos y medir puntos, líneas, círculos, ángulos y distancias.
Iluminación Iluminación de transmisión y reflexión: lámpara halógena de 24V/150W.
Potencia 110V/220V (CA) 50/60Hz potencia total = 400W
Refrigeración Por ventiladores
Accesorios Mini-impresora (opcional), detector de bordes (opcional), software M2D (opcional) y otros, consulte los accesorios para Proyector de Perfil para más detalles
Mesa de soporte recomendada Peso de carga > 250 kg Dimensión: 800 (L) * 550 (A) * 650 (An) mm
