| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | UNIMETRO |
| Número de modelo: | UNIPJ-300AZ |
| Cantidad de orden mínima: | 1 |
| Precio: | Discussible |
| Detalles de empaquetado: | Caso de madera |
| Tiempo de entrega: | 5 días del trabajo |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 20 por mes |
| Exactitud de medición: | ≤ (3+L/75) | Tamaño de pantalla (milímetros): | Ф 312m m, exhibición range>Ф300 (con la línea cruzada) |
|---|---|---|---|
| Gama rotatoria de la pantalla: | 0°~360° | Resolución rotatoria del ángulo: | 1' o 0.01° |
| Iluminación: | 24V / 150w - lámpara del halógeno | ||
| Alta luz: | proyector de perfil digital,máquina del proyector de perfil |
||
Características
Alta verticalidad: La tecnología madura de la instalación asegura la verticalidad de XY, de XY, y el eje de YZ.
Alta exactitud: exactitud de medición 3+L/75um, llevando en la industria.
Cargamento pesado: El diseño mecánico avanzado, etapa del arreglo, ofrece máximo cargando 50 kilogramos, y la exactitud sigue siendo estable bajo cargamento máximo.
Estructura óptica excepcional: el proyector de perfil óptico de la serie de UNIPJ está con el diseño óptico excepcional, imagen clara de los usuarios de la oferta, y elimina el efecto de la fuente de luz del ambiente.
Medición exacta del ángulo: la pantalla de proyección un transductor de posición de la reja del círculo de las aplicaciones del eje en vez del codificador tradicional, eliminando el error y el contragolpe mecánicos, asegura la alta exactitud de la medición del ángulo.
Introducción

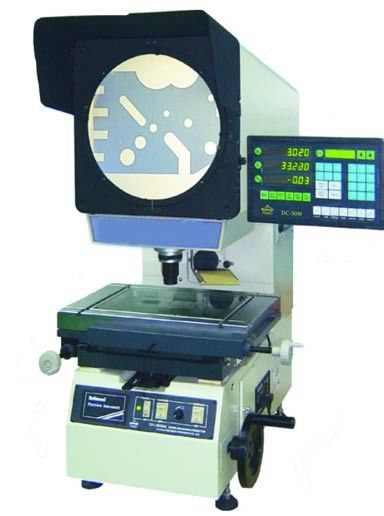

El proyector de perfil de la serie de UNIPJ-300AZ es bien sabido por su sistema óptico excepcional y la ampliación exacta, el error de la medición del borde del contorno está menos que 0.08%when usando la luz del contorno. También el interruptor de pie se incluye, ofrece una operación más conveniente para los usuarios.
El proyector de perfil de la serie de UNIPJ-300AZ está utilizando la estructura de la etapa del arreglo. Los usuarios mueven la caja óptica para enfocarse. Cuál proporciona una capacidad cargada mucho más pesada para la etapa de trabajo. También el tamaño del viaje de la etapa es posible ser mucho más grande que los modelos tradicionales.
Parámetros
Modelo | Imagen negativa | UNIPJ-3015A | UNIPJ-3020A | UNIPJ-3025A |
||
imagen positiva | UNIPJ-3015AZ | UNIPJ-3025AZ | UNIPJ-3025AZ |
|||
| Tabla de funcionamiento | Tamaño de la etapa (milímetros) | 354*228 | 404*228 | 450*280 |
||
| Tamaño de cristal (milímetros) | 210*160 | 260*160 | 306*196 |
|||
| X-AXIS, viaje (milímetros) | 150 | 200 | 250 |
|||
| Y-AXIS, viaje (milímetros) | 100 | 100 | 250 |
|||
| Z-AXIS, viaje (milímetros) | 100 | 100 | 100 |
|||
| Peso | (kilogramo) | 160 | 160 | 180 |
||
| Dimensión (L*W*H) | (milímetro) | 780*780*1100 | 780*780*1100 | 810*780*1120 |
||
| Exactitud de medición (um) | ≤ (3+L/75) (L es la longitud de los pedazos del trabajo que se medirán, unidad: milímetro) |
|||||
| Resolución (X-AXIS, Y-AXIS) | los 0.5μm |
|||||
Pantalla de proyector | Tamaño de pantalla (milímetros) | ∅312 utilizó range>∅300 (con la línea cruzada) |
||||
Gama rotatoria de la pantalla | 0°~360° | |||||
Resolución rotatoria del ángulo | 1 ‵ o 0.01° |
|||||
Lente | Ampliación | 10X (opción) | 20X (opción) | 50X (opción) | 100X (opción) |
|
| Opinión del objeto (milímetros) | ∅60 | ∅30 | ∅15 | ∅6 |
||
| Distancia de funcionamiento (milímetros) | 77,7 | 44,3 | 38,4 | 25,4 |
||
| Altura de Max.Workpiece | 90m m | 90m m | 90m m | 90m m |
||
| Sistema de proceso de datos | El sistema de proceso de datos multifuncional DC-3000 que aparece en inglés, se puede utilizar para recopilar los datos y para medir el punto, la línea, el círculo, el ángulo y la distancia. |
|||||
| Iluminación | La iluminación de la transmisión y de la reflexión: lámpara 24V/150w-halogen. |
|||||
| Poder | 50/60Hz total 110V/220V (CA) power=400W |
|||||
| Enfriamiento | Por las fans |
|||||
| Accesorios | la Minuto-impresora (opción), detector del borde (opción), software de M2D (opción) y así sucesivamente, refiere por favor a los accesorios para el proyector de perfil para más detalles |
|||||
