Máquina de medición para herramientas de medición, con un rango de medición de 0 a 200 milímetros, adecuada para medir cortadores de fresado, trozos de herramienta y otras piezas de trabajo

Máquina de medición de fresas con rango de 0~200mm

Aplicación del producto

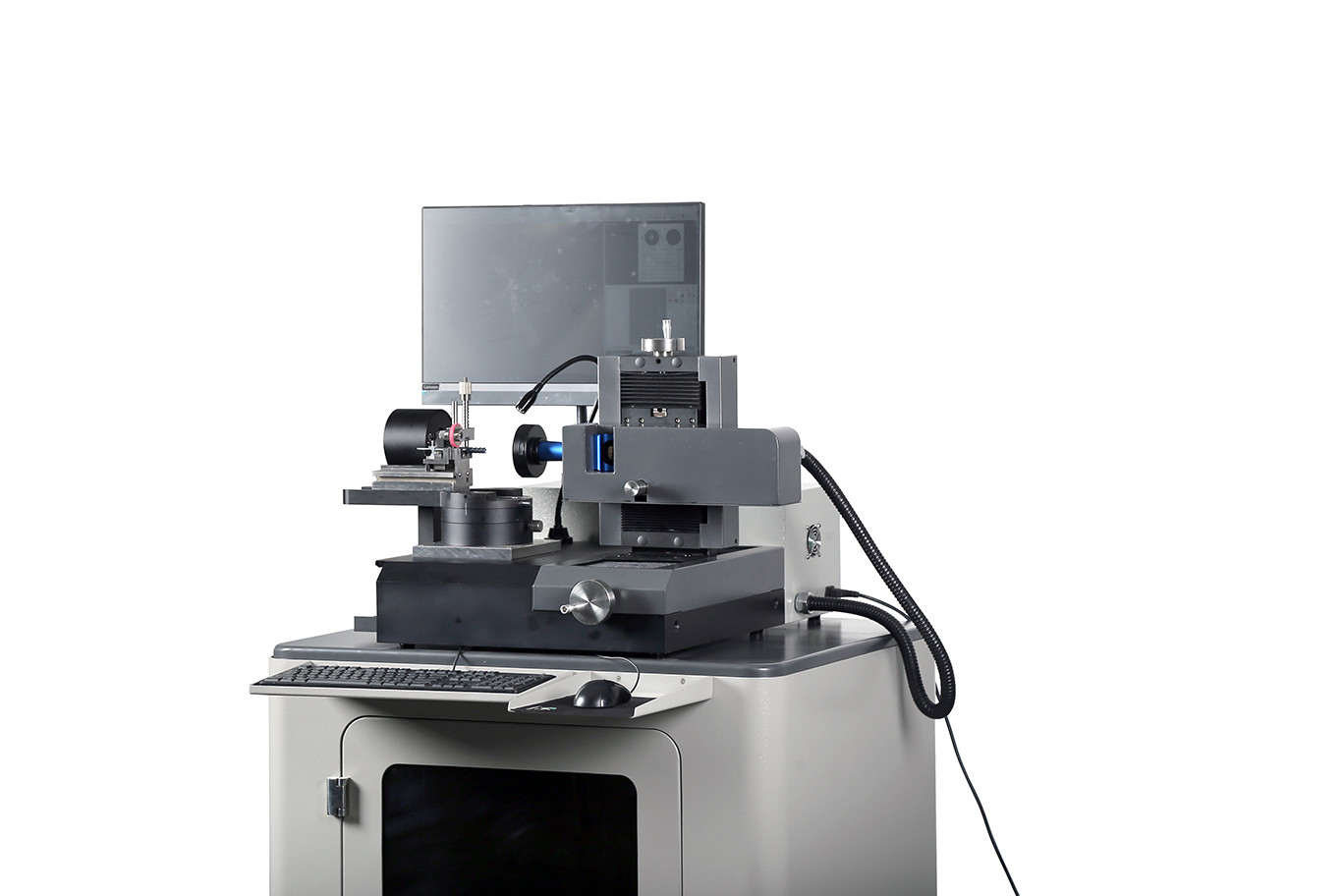

La máquina VMM para herramientas UNIMETRO RANGER600 es la máquina de medición universal para brocas, fresas y avellanadores y avellanados bajo un sistema de iluminación flexible. Gracias al diseño compacto y la gran estabilidad, la RANGER600 se puede emplear en la sala de metrología, en la inspección de recepción o directamente en la producción. El sistema de inspección de herramientas RANGER600 está configurado con el software de medición universal SMARTOOL, lo que lo convierte en el mejor instrumento para todo tipo de herramientas de corte de metales, comenzando con la verificación rápida de criterios únicos, como el contorno exterior o los ángulos, hasta el control completo de geometrías de herramientas especiales. Los usuarios pueden lograr fácilmente un proceso de medición de PONER-MEDIR-ANALIZAR con la RANGER600.


Diseño avanzado

--Diseño ergonómico y construcción sólida.
--Combinación de captura y visualización de imágenes HD, también es opcional el nivel de aumento del microscopio.
--El codificador de alta precisión está integrado en la mesa giratoria, ofrece una ubicación precisa del ángulo para los usuarios.
--Luz de anillo LED programable de múltiples secciones para la iluminación de la superficie, también incluye iluminación de contorno y luz auxiliar de ángulo libre para características estándar.
--El software de medición SMARTOOL ofrece una función de medición específica para herramientas de corte.

Parámetros

Características

Para una ubicación de ángulos de herramientas más rápida y precisa durante el proceso de medición, la mesa giratoria de la RANGER600 ofrece 2 ángulos fijos mecánicos, 0 grados y 90 grados. En la posición de 0 grados, los usuarios pueden medir el extremo de la herramienta, el eje central del extremo de la herramienta, el ángulo frontal del extremo de la herramienta, etc. Y la posición de 90 grados está disponible para el ángulo de hélice, el ángulo frontal axial, el primer ángulo trasero, el segundo ángulo trasero y el ángulo del borde basculante, etc.
Si se requiere otra ubicación de ángulo, los usuarios también pueden usar el codificador preciso que está integrado en la mesa giratoria para obtenerlo. La lectura del ángulo se muestra en el software.

Función del software

Solución líder en medición de herramientas de corte
El software de medición de herramientas de corte SMARTOOL se desarrolla en base a tecnología de medición óptica y digital de alta precisión, es fácil e intuitivo de operar y ofrece numerosos algoritmos de medición y evaluación específicamente para herramientas fabricadas o afiladas en el negocio de rectificado.

Capacidad de medición

            Ángulo de hélice                                    Ángulo frontal axial                        Primer ángulo trasero


              Extremo de la herramienta                          Eje central del extremo de la herramienta            Ángulo frontal del extremo de la herramienta

Información de la empresa

Nuestro cliente y agente

Preguntas frecuentes
P1: ¿Es usted una fábrica o una empresa comercial?
A1: Somos una fábrica y le damos la respuesta más rápida en 24 horas.
P2: ¿En qué se especializa principalmente su empresa?
A2: Producimos principalmente máquinas de medición de visión, máquinas de medición de coordenadas, accesorios CMM&VMM, etc.
P3: ¿Cómo elegir la especificación adecuada?
A3: Siempre que nos diga la variedad y el tamaño del producto a medir, nuestro equipo profesional le aconsejará el instrumento de medición con las especificaciones adecuadas.
P4: ¿Aceptan servicios personalizados?
A4: ¡Por supuesto! Podemos proporcionar no solo máquinas típicas, sino también máquinas personalizadas según las necesidades del cliente.
P5: ¿Cuál es su período de garantía?
A5: El período de garantía de nuestro producto es de 1 año. La calidad de nuestro producto es muy estable y hemos mejorado  mucho en algunas piezas rompibles. Puede estar seguro de la calidad de nuestro producto.
