Objetivos: | objetivos acromáticos de trabajo del plan largo Tensión-libre de la distancia | Etapa: | Etapa polarizante rotativa |
---|---|---|---|
Sistema de iluminación transmitido: | 6V30W el halógeno, brillo permite control | uso: | cristalino, mineral, roca y metalúrgico |
Visera del yelmo: | Cuadruplique (el centro del objetivo es ajustable) | ||
Resaltar: | Microscopio metalúrgico invertido,microscopio óptico metalúrgico |

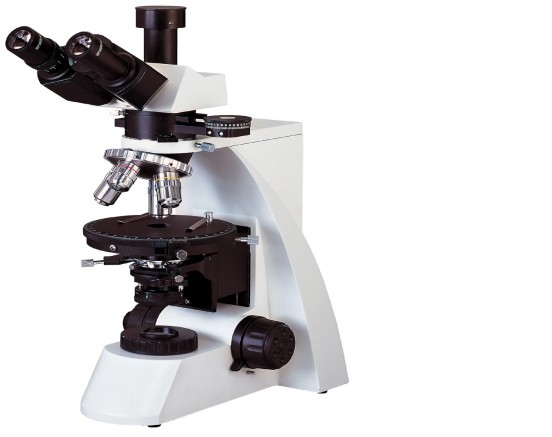

Microscopio industrial transmitido Conoscope ortogonal de la polarización observando
Características
. objetivos acromáticos de funcionamiento del plan largo tensión-libre de la distancia
. etapa polarizante rotativa
. Sola observación de la polarización, ortogonal y del conoscope
Introducción
Los microscopios industriales polarizantes transmitidos serie XPL-1/XPL-2 se aplican para distinguir objetos con el characterist del birefraction, él son una herramienta de la importación para la farmacología, geognosy, el mecanismo, el departamento de la metalurgia para estudiar el cristal, el mineral, la roca y la formación metalúrgica.
Los microscopios industriales polarizantes transmitidos serie XPL-1/XPL-2 se adoptan con los objetivos acromáticos de funcionamiento del plan largo tensión-libre de la distancia, también oculares anchos del campo y etapa polarizante rotativa de la alta precisión, y accesorios polarizantes excelentes. Puede ser aplicada en la sola observación de la polarización, ortogonal y del conoscope.
Los microscopios industriales polarizantes transmitidos serie XPL-1/XPL-2 están con diseño elegante y estructura mecánica constante, operación fácil de usar, es el instrumento ideal para investigar o enseñar en fábrica, mina, la institución, o escuelas.
Parámetros
Especificación | |||
Modelo | XPL-1 | XPL-2 | |
Ocular | Campo ancho WF10X (número de campo: Φ18mm) | ||
División del ocular (número de campo: Φ18mm) 0.10mm/Div | |||
Tensión-libre objetivo acromático del plan |
Distancia de funcionamiento del PL 4X/0.10 (W.D.) 19,8 milímetros | Distancia de funcionamiento del PL L4X/0.12 (W.D.) 17,9 milímetros | |
Distancia de funcionamiento PL10X/0.25 (W.D.) 5,0 milímetros | Distancia de funcionamiento del PL L10X/0.25 (W.D.) 8,8 milímetros | ||
Distancia de funcionamiento del PL 40X/0.65 (primavera) (W.D.): 0,66 milímetros | Distancia de funcionamiento del PL L40X/0.60 (primavera) (W.D.): 3,73 milímetros | ||
Distancia de funcionamiento del PL 100X/1.25 (primavera y aceite) (W.D.): 0,36 milímetros | Distancia de funcionamiento del PL L60X/0.70 (primavera) (W.D.): 1,34 milímetros | ||
Iluminación transmitida sistema |
6V30W el halógeno, brillo permite control | ||
360° rotativos, tienen escala 0,90,180,270. | |||
El condensador de Abbe N.A. es 1,25 y añade el diafragma de iris | |||
Etapa | La etapa rotativa, diámetro Φ150mm, 360° graduado (en los incrementos 1°), división a vernier mínima es 6', centro ajustable y con el tightener. | ||
Visera del yelmo | Cuádruple (el centro del objetivo es ajustable) | ||
Accesorio intermedio | El analizador integrado, se puede cambiar a normal o polarizando observe libremente, permiten 0~90° girado y la división a vernier mínima es 12'. | ||
Tipo lente y centro del tirador de Bertrand ajustables. | |||
λ, λ/4 y cuartos de galón de compensador de la cuña. | |||
Tubo del ocular | Trinocular es 30˚ inclinado y permite tirar en el flujo ligero del 100%. | ||
Sistema del foco | Foco grueso/fino coaxial con la tensión ajustable y dispositivo ascendente de la parada, división mínima de concentración de la multa: los 2μm. | ||
Accesorio opcional | Objetivo | 20X, 60X (grueso 0,17 de la cubierta) | 20X, 50X, 80X, 100X (seco) ningún vidrio de cubierta |
Resbale el tenedor móvil | Gama móvil: 30mmX25m m | ||
Adaptador del CCD | 0.5X, 1X | ||
Cámara |
El USB hizo salir el pixel del 1.3M/2.0M/3.0M Salida VIDEO 380/520 línea de TV |
||
Adaptador de la cámara digital | CANON NIKON (EF) (F) |
