Solución óptica basada en CNC para la detección de defectos de alta precisión y el tamaño de los componentes electrónicos
Solución automatizada de control de calidad para la detección de defectos de componentes
Este equipo automático de medición y detección de alta precisión integra software de medición de visión, cámara industrial CCD, sistemas mecánicos, computadora industrial, componentes eléctricos,con una capacidad de transmisión superior a 20 W,A través de sistemas de alimentación automatizados (placas vibratorias, manipuladores, correas, etc.), las piezas de trabajo se transportan a la estación de detección para la fotografía de alta velocidad.El software de inspección visual evalúa y calcula los resultados, clasificando las piezas de trabajo en productos buenos y defectuosos de acuerdo con criterios preestablecidos, logrando una inspección y un control de calidad integrales.
Capacidades de detección
- Medición del tamaño de la pieza de trabajo
- Detección de defectos en la apariencia de la pieza
- Reconocimiento de colores y detección de defectos
- Reconocimiento de caracteres (OCR) y detección de defectos
- Reconocimiento de códigos de barras y detección de defectos
- Reconocimiento de códigos y detección de defectos
Ventajas de la inspección
- Detección sin contacto, sin daños en las piezas de trabajo
- Alta precisión de detección de hasta 0,001 mm
- velocidad de detección rápida de 5000 piezas por minuto
- Mejora la eficiencia general de la empresa
- Se ahorran costes de mano de obra y materiales significativos
- Funcionamiento totalmente automático, estable y fiable
- Mejora la competitividad de las empresas
Áreas de aplicación
Ampliamente utilizado en teléfonos móviles, productos electrónicos, hardware de precisión, productos de moldeo por inyección, fabricación industrial, fabricación de automóviles, procesamiento mecánico, metalurgia de polvo,energía nueva, componentes, aparatos eléctricos, ropa, artículos de primera necesidad, alimentos, medicina, farmacéutica, militar, aeroespacial y otros campos.

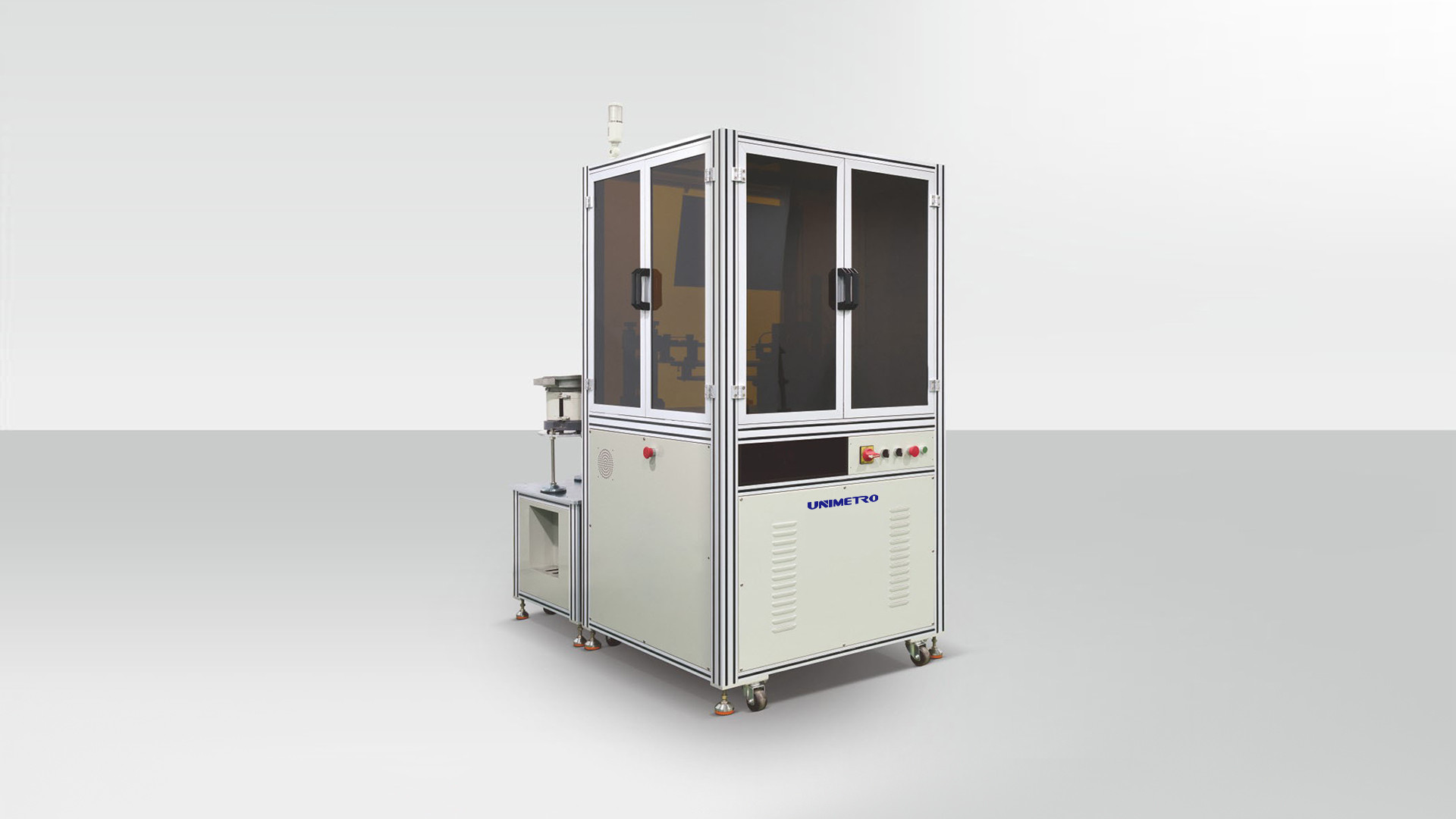

Equipo de inspección visual del componente UNIMETRO
Proporciona soluciones efectivas para varios defectos de apariencia y problemas de calidad dimensional en el proceso de fabricación de inductancia, resistencia, capacitancia y otros productos componentes.Inspecciona automáticamente los defectos de apariencia y dimensiones de los componentes mientras genera informes de inspección de forma inteligenteAyuda a los fabricantes de componentes a optimizar los procesos de producción, reducir costos y garantizar una calidad de producto perfecta.
Especificaciones del producto
Productos compatibles:Capuchón de la batería de litio, producto semiacabado de la tapa, tapa PTC, anillo de sellado, tapa del ánodo de la tapa, etc.
Las dimensiones:Las medidas de ensayo se aplicarán en el caso de los vehículos de las categorías M1 y M2.
Peso:300 kg de peso
Características clave
- Detecta automáticamente los defectos de apariencia y dimensiones de los commutadores
- Todos los elementos de ensayo completados en una operación
- Alta versatilidad: un solo dispositivo detecta múltiples productos del conmutador
- Detección de defectos líder en la industria para la apariencia del conmutador
- Velocidad de detección de hasta 800 piezas por minuto
- Precisión de detección de hasta 0,001 mm
- Clasificación y clasificación automáticas de productos buenos y defectuosos
- La alimentación automática con tolva de almacenamiento reduce la frecuencia de alimentación manual
- Equipado con componentes ópticos importados de Alemania, Japón e Italia
- El resultado inteligente de las pruebas ayuda a mejorar el proceso de producción de los conmutadores de litio
- Fácil de aprender y utilizar - operacional después de 1-2 días de formación
- Capacidad de funcionamiento ininterrumpido las 24 horas del día, los 7 días de la semana
Parámetros técnicos
| Categoría de detección |
Parámetros |
| Detección de tamaño |
Altura, diámetro exterior, mezcla de diferentes tamaños |
| Juntas de soldadura |
No hay punto de soldadura, falta de soldadura, desviación de soldadura, avería, explosión negra, soldadura falsa, profundidad de soldadura, soldadura poco profunda, penetración de puntos, defecto de soldadura |
| Soldadura por arco |
Si hay soldadura por arco, cantidad de soldadura por arco, excentricidad de la soldadura por arco, soldadura faltante, no hay punto de soldadura, soldadura negra, defecto de soldadura, punto roto, etc. |
| El orificio |
Falta de placa de orificio, desplazamiento de la posición de la placa de orificio, falta de placa de orificio, deformación de la placa de orificio, manchas, arañazos, mezcla de la placa de orificio, etc. |
| Cubierta positiva |
Deformación, excentricidad, arañazos, trituración, manchas, protuberancias, hendiduras, marcas de agua, mezcla de la cubierta superior, etc. |
| Anillo de sellado |
El anillo de sellado está dañado, deformado, mal recubierto, diferencia de color del anillo de sellado, mezcla del anillo de sellado, etc. |
| Anillo de caucho |
Abrigo perdido, perdido, desplazado, abrigo roto, abrigo roto, etc. |
| PTC |
Deformación, arañazos, relieve, daños, bordes negros, bordes interiores y exteriores, superficies sucias, diferencia de color, mal revestimiento, etc. |
Sistema de inspección visual
Nuestro software de inspección visual desarrollado independientemente, respaldado por más de diez años de experiencia en I + D, cuenta con más de 2000 funciones incluyendo defectos, color, tamaño, fugas de cobre,y detección de OCREste completo sistema de control de calidad admite la detección rápida de productos en más de 100 industrias con un funcionamiento totalmente automático sin contacto que no causa daños en la pieza de trabajo.
El software programable puede filtrar hasta 32 categorías y manejar múltiples piezas de trabajo simultáneamente, mejorando significativamente la eficiencia de la empresa.Con velocidades de detección de hasta 5000 piezas por minuto y una precisión de hasta 1 μm según la pieza de trabajo, el sistema elimina las operaciones manuales redundantes desde la detección hasta la selección y el embalaje, reduciendo los costos laborales y el error humano al tiempo que mejora la precisión.
Con un software inteligente con una interfaz fácil de usar, operación sencilla, opciones de datos de simulación, procesamiento de datos de grandes lotes mejorado e integración de sistemas ERP,Nuestra solución mejora drásticamente la eficiencia de procesamiento de datos de la empresa.
Detección de defectos de apariencia
Información sobre la empresa
Nuestros clientes y agentes
Preguntas frecuentes
P1: ¿Es usted una fábrica o una empresa comercial?
R1: Somos una fábrica y proporcionamos respuestas dentro de las 24 horas.
P2: ¿Qué es lo que su empresa produce principalmente?
R2: Fabricamos principalmente máquinas de medición de visión, máquinas de medición de coordenadas, accesorios CMM y VMM y equipos relacionados.
P3: ¿Cómo elegir la especificación adecuada?
R3: Nuestro equipo profesional recomendará especificaciones adecuadas basadas en sus requisitos de variedad y tamaño del producto.
P4: ¿Acepta el servicio personalizado?
R4: Sí, proporcionamos máquinas estándar y soluciones personalizadas adaptadas a las necesidades del cliente.
P5: ¿Cuál es su período de garantía?
R5: Nuestros productos vienen con una garantía de 1 año. Hemos mejorado la durabilidad de los componentes quebradibles, asegurando una calidad de producto confiable.
