Sistema óptico de UIS: | Disponible | Observación polarizante: | Disponible |
---|---|---|---|
Observación del campo oscuro: | Disponible | Sistema de iluminación transmitida: | El condensador de Abbe NA.1.25 atormenta y maniata ajustable |
Visera del yelmo: | Quíntuplo (situación interna posterior del rodamiento de bolitas) | Tubo de los oculares: | Trinocular inclinó 30˚, se puede tirar en el flujo ligero del 100% |
Resaltar: | Microscopio metalúrgico invertido,microscopio metalúrgico óptico |
Características
. Sistema óptico excelente de UIS
. Diseño de la función de la modularización
. Reflejo y el transmitir síncrono o iluminación independiente
. Observación polarizante
. Observación del campo oscuro
Introducción

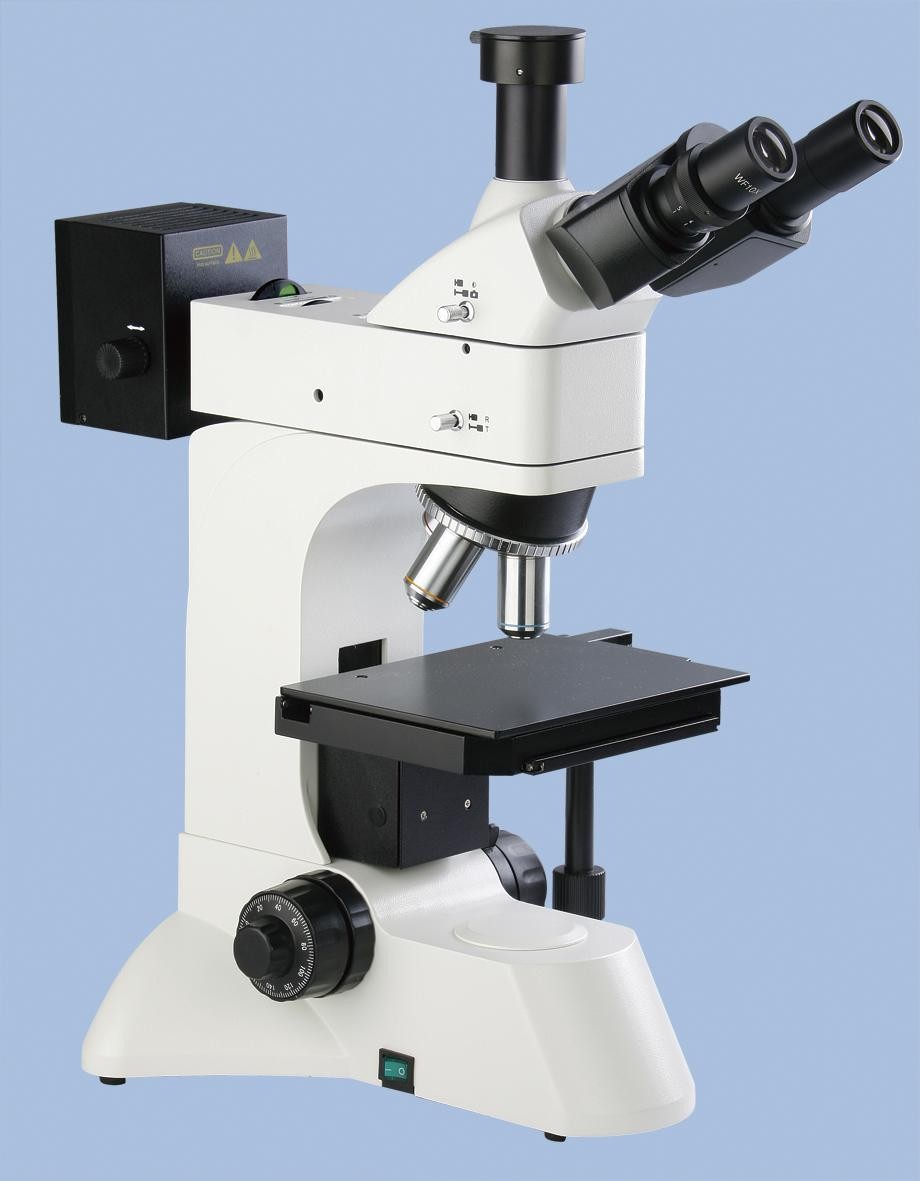

Los microscopios industriales metalúrgicos verticales de la serie de U3203/3220/3230/3230BD son convenientes para observar superficies del objeto opaco o del objeto transparente. Se equipa del sistema óptico excelente de UIS y el diseño de la función de la modularización, proporciona funcionamiento óptico excelente y mejora de productos continua, también para obtener el reflejo y transmitir síncrono o la iluminación independiente, o la observación polarizante, o la observación del campo oscuro.
Los microscopios industriales metalúrgicos verticales de la serie de U3203/3220/3230/3230BD están con el diseño elegante, operación fácil y sistema claro de la imagen, es los instrumentos ideales para la biología, la metalografía, la mineralogía, la ingeniería de precisión, la electrónica, el uso del etc.
Parámetros
Especificación | |||||
Ocular | Campo ancho WF10X (número de campo: Φ22mm) |
||||
Objetivo acromático del plan del infinito | U3203/3220/3230 (equipado de objetivos brillantes del campo) |
PL L5X/0.12 (distancia del trabajo): 26,1 milímetros |
|||
PL L10X/0.25 (distancia del trabajo): 20,2 milímetros |
|||||
PL L40X/0.60 (distancia del trabajo): 3,98 milímetros |
|||||
PL L60X/0.70 (distancia del trabajo): 3,18 milímetros |
|||||
U3230BD (equipado de objetivos del campo brillante y oscuro) | PL L5X/0.12 BD (distancia del trabajo): 9,7 milímetros |
||||
PL L10X/0.25 BD (distancia del trabajo): 9,3 milímetros |
|||||
PL L20X/0.40 BD (distancia del trabajo): 7,2 milímetros |
|||||
PL L40X/0.60 BD (distancia del trabajo): 3,0 milímetros |
|||||
Tubo de los oculares | Trinocular inclinó 30˚, se puede tirar en el flujo ligero del 100%. |
||||
Sistema de iluminación de Epi- | U3203/3220/3230 | 6V 30W, lámpara del halógeno y brillo ajustable. |
|||
U3230BD | 12V 50W, lámpara del halógeno y brillo ajustable. |
||||
U3203/3230/3230BD | Equipado de los filtros de Y, de B, de G y del vidrio de tierra |
||||
U3220 | Equipado de Y, B, G, filtros de R. |
||||
Diafragma de campo integrado, diafragma de abertura y dispositivo de la transferencia del filtro. Tipo de vaivén analizador y polarizador |
|||||
Sistema del foco | Sistema grueso/fino coaxial del foco, con la tensión tapón ajustable y del límite, división mínima de concentración de la multa: los 2μm. |
||||
Visera del yelmo | Quíntuplo (situación interna posterior del rodamiento de bolitas) |
||||
Etapa | Etapa mecánica de la capa doble, tamaño total: 210mmX140m m, gama móvil: 75mmX50m m. |
||||
Sistema de iluminación transmitida | El condensador de Abbe NA.1.25 atormenta y maniata ajustable |
||||
Colector para la iluminación de la lámpara del halógeno y el diafragma de campo integrado |
|||||
U3230/3230BD | Equipado del filtro de B y del vidrio de tierra |
||||
U3220 | Equipado de los filtros de B, de G y del vidrio de tierra. |
||||
U3220/3230 | 6V 30W, lámpara del halógeno y brillo ajustable. |
||||
U3230BD | 12V 30W, lámpara del halógeno y brillo ajustable. |
||||
Accesorio opcional | 10X (Φ22mm) que divide el ocular (Φ22mm) | 6V 30W, lámpara del halógeno y brillo ajustable. |
|||
Objetivo | U3203/3220/3230 | 20X, 50X, 80X, objetivo brillante (seco) del campo 100X |
|||
Adaptador del CCD | 0.5X, 1X, 0.5X (con la división) |
||||
Cámara | objetivo del campo brillante y oscuro de 50X, de 60X, de 80X, de 100X |
||||
Adaptador de la cámara digital | objetivo del campo brillante y oscuro de 50X, de 60X, de 80X, de 100X |
