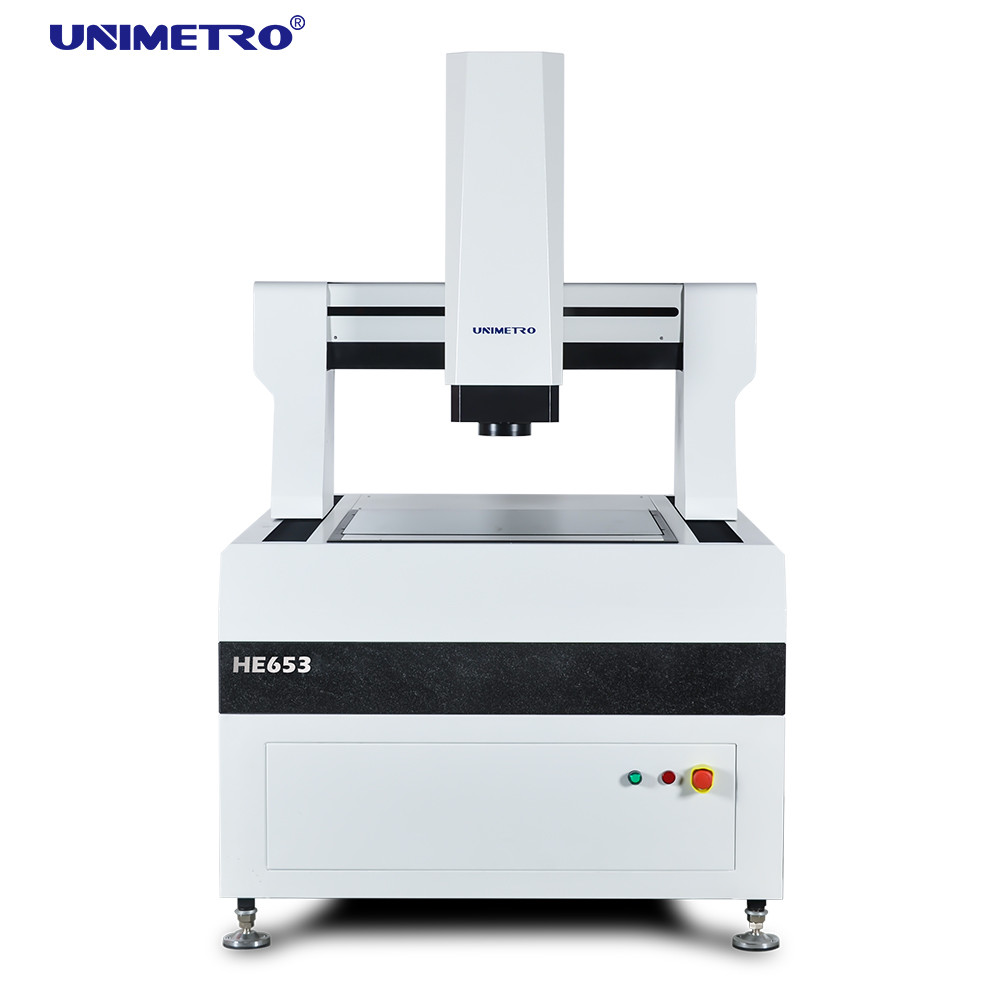

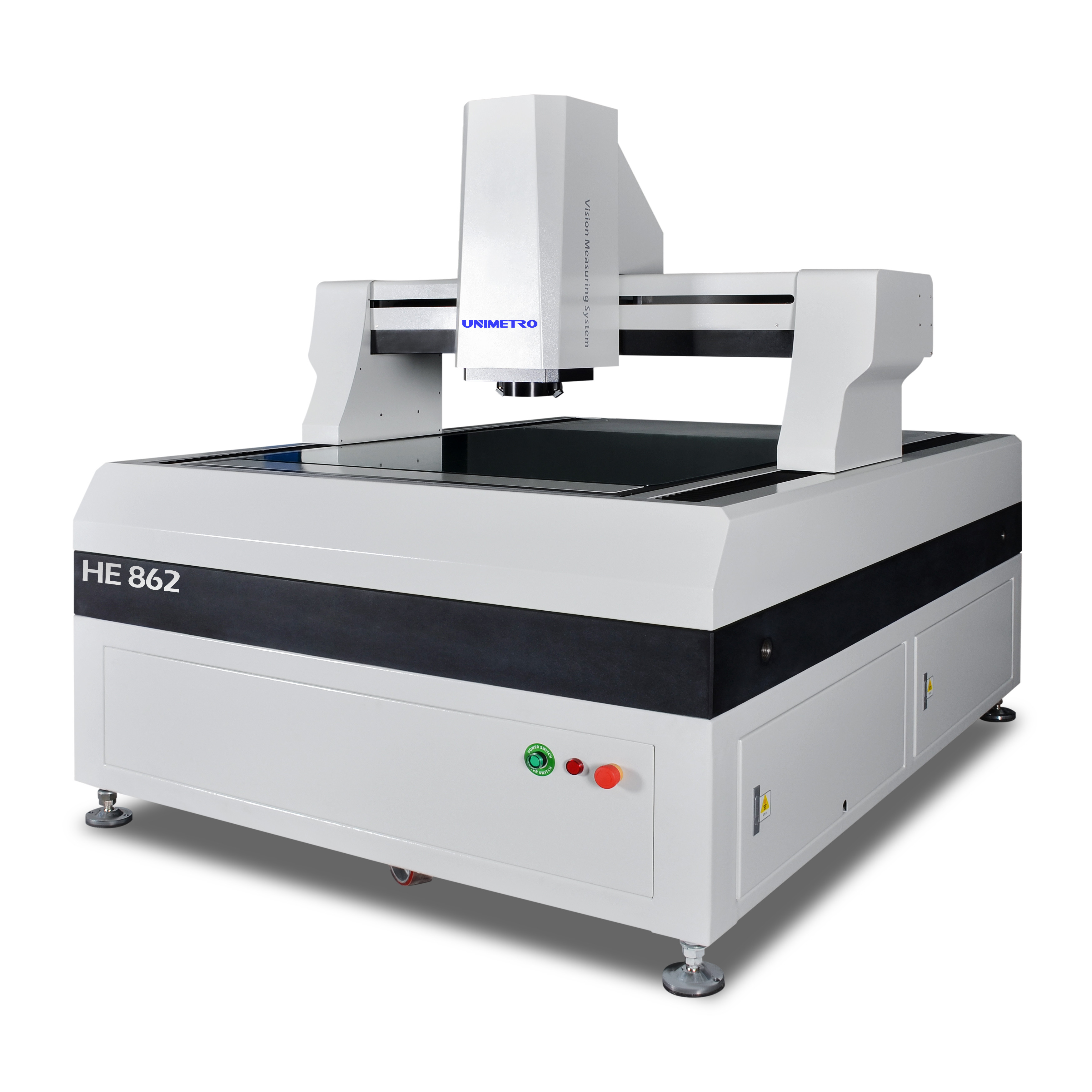

Máquina de medición de visión automática CNC de tipo pórtico de la serie HE
Descripción del producto
La máquina de medición de visión tipo pórtico de alta precisión de la serie HE combina alta precisión y alta eficiencia, ofrece mediciones de alta velocidad para los elementos geométricos de diferentes tipos de piezas.La serie HE se utiliza ampliamente en diversas industrias y productos como PCB, laminado revestido de cobre, vidrios grandes, módulos LCD y materiales de aislamiento, etc.
El análisis de elementos finitos se introduce en el proceso de diseño de la serie HE, garantiza una alta rigidez y una estructura mecánica precisa.La base de la máquina está utilizando estructura de tipo puente móvil de marco cerrado, que es simple y ofrece una alta capacidad de carga y el mejor rendimiento de movimiento.
La base de la máquina es de granito de grado 1000, ofrece una alta rigidez, resistencia a la corrosión y una alta estabilidad.
La etapa de trabajo es capaz de preestablecer múltiples productos solución de fijación, también combinación de múltiples lentes es opcional, satisfacer diferentes requisitos de medición de diferentes clientes.
El sistema de control de movimiento de circuito cerrado completo garantiza el mejor rendimiento de movimiento y posicionamiento.
Con el análisis de elementos finitos y el granito de grado 000 obtenemos el diseño del marco de la máquina más razonable y optimizado, lo que garantiza una alta rigidez y fiabilidad.
La máquina de medición de visión de gran tamaño de alta eficiencia de la serie HE utiliza un controlador de movimiento UWC y motores de alto par, ofrece un control de movimiento de alto rendimiento,la alta aceleración y la localización rápida ofrecen una alta eficiencia en el proceso de medición.
UWC paquete de soluciones para máquinas de medición de visión de gran tamaño, motores opcionales
El marco de la máquina tiene una estructura de pórtico móvil que garantiza una estructura más simple e inteligente con una mayor carga y un mejor rendimiento de movimiento.
Imágenes detalladas

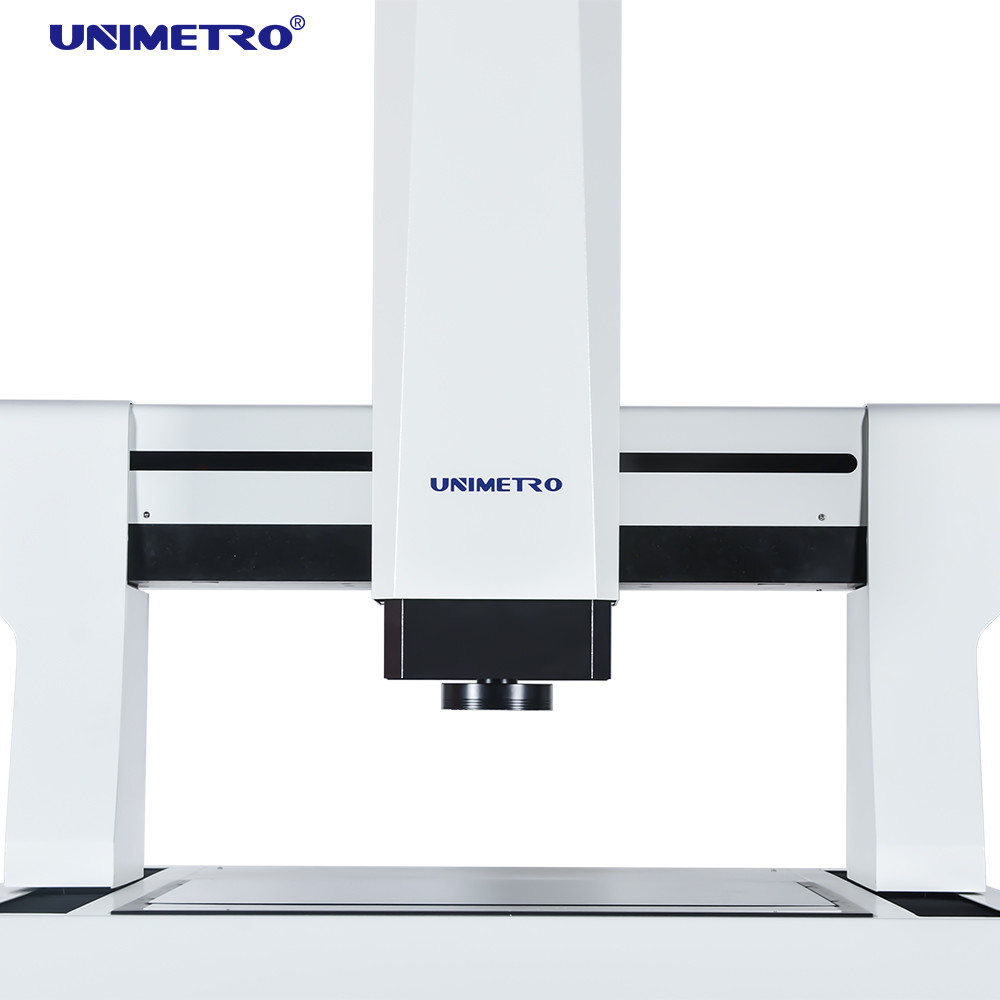

El eje X/Y utiliza una guía de revestimiento precisa, el eje Z utiliza un tren transversal de alto rendimiento con el grupo alemán original impulsado por fricción.
Las escalas lineales Renishaw incluidas, con alta precisión, estabilidad y largo ciclo de vida.
De acuerdo con los requisitos de los usuarios, la etapa de trabajo puede preestablecerse con varios tipos de accesorios de productos, también se pueden combinar múltiples lentes y cámaras,Da más flexibilidad a los usuarios.
Con el potente software Rational-Vue, los usuarios pueden lograr programas de medición complicados fácilmente..
Parámetros
| Modelo |
He 652
|
He862
|
Helicóptero
|
Helicóptero
|
He1512
|
He1812
|
| X,Y Viaje ((mm) |
500*600
|
600*800
|
800*1000
|
1000*1200
|
1200*1500
|
1200*1800
|
|
El eje Z Viaje ((mm)
|
200 ((puede ser levantado de acuerdo con los requisitos de los clientes)
|
|
Capacidad de carga
|
aproximadamente 35 kg
|
| Dimensión (mm) |
1700*1180*1750
|
1700*1280*1750
|
1900 * 1480 * 1750
|
2100 * 1680 * 1750
|
2500*1880*1750
|
2700*1880*1750
|
| Peso (en kg) |
1500
|
1800
|
2900
|
3200
|
4400
|
4800
|
|
Resolución
|
0.5 μm ((0,1 μm para la opción)
|
|
La cámara
|
2M HD GIGA cámara digital
|
|
Lente de acercamiento
|
Lente de zoom automático profesional Magnificación de la lente de zoom: 1 ~ 10X
|
|
Magnificación de vídeo
|
18~195X (de acuerdo con los diferentes modelos de la cámara seleccionada, su aumento variará; el aumento real está sujeto a los datos medidos)
|
|
Ventajas en el mercado
|
8.1~1.3mm (Según los diferentes esquemas de coincidencia de cámara y lente, el campo de visión cambiará en consecuencia, y el campo de visión real está sujeto a los datos medidos)
|
|
Precisión*
|
≤ (3+L/200) μm
|
|
Iluminación
|
Iluminación de superficie LED de 5 anillos y 8 secciones programable (luz de anillo de 40 secciones,luz coaxial,luz de anillo multicolor móvil opcional)
|
Soluciones opcionales
|
Iluminación:
|
Lente:
|
Proba de contacto:
|
Sensor láser
|
|
4/8/40 secciones luz LED de anillo de superficie
48 secciones 4 colores luz de anillo LED
Luz de anillo LED móvil de 4 colores
|
Lente de zoom con abolladura manual
Objetivo de zoom automático
Lente de zoom con dentadura manual con luz coaxial
Objetivo de zoom automático con luz coaxial
|
Los kits de MCP de Renishaw
Error de medición <= 0,75 μm
Renishaw PH6+TP20
Error de medición <= 0,35 μm
|
Sensor láser sin contacto KEYENCE
Sensor de medición de luz blanca
|
Información sobre la empresa
Nuestro cliente y agente
| Preguntas frecuentes |
| P1: ¿ Es usted una fábrica o una empresa comercial? |
| A1: Somos una fábrica y le damos la respuesta más rápida en 24 horas. |
| P2: ¿En qué se dedica principalmente su empresa? |
| A2: producimos principalmente máquinas de medición de visión, máquinas de medición de coordenadas, accesorios CMM y VMM, etc. |
| P3: ¿Cómo elegir la especificación adecuada? |
| R3: Siempre que nos indique la variedad y el tamaño del producto a medir, nuestro equipo profesional le aconsejaría sobre el instrumento de medición de especificaciones adecuadas. |
| P4: ¿Acepta el servicio personalizado? |
| A4: Asegúrese de que no solo podemos proporcionar máquinas típicas, sino también las máquinas personalizadas para las necesidades del cliente. |
| P5: ¿Cuál es su período de garantía? |
A5: Nuestro período de garantía del producto es de 1 año. Nuestra calidad del producto es muy estable, y tenemos
Se ha mejorado mucho en algunas piezas quebradibles. |
