punta de prueba de la máquina-herramienta de la distancia de transmisión de los 5m, CNC que hace juego la punta de prueba de la máquina-herramienta

Informacion basica
Lugar de origen: China
Nombre de la marca: UNIMETRO/CHOTEST
Certificación: CE
Número de modelo: Po
Cantidad de orden mínima: 1set
Precio: Discussible
Detalles de empaquetado: caja de papel
Condiciones de pago: T/T
Capacidad de la fuente: 100 meses determinados
Información detallada
Tamaño (punta de prueba): φ40 mm* L50mm Tipo de transmisión: 360° IR
Distancia de transmisión: los 5M Velocidad rotatoria: 1000rev/min máximo
Accionar la dirección: ±X/±Y/-Z Repetibilidad de una forma que acciona 2δ (*1): el 1μm
Sobrante máximo: XY: 12.5mm+Z: 6m m
Alta luz:

punta de prueba de la máquina-herramienta de los 5m

,

CNC del IR que hace juego la punta de prueba de la máquina-herramienta

,

CNC de los 5m que hace juego la punta de prueba de la máquina-herramienta


Descripción de producto

Descripción

La serie del PO de la punta de prueba de la máquina-herramienta aplica el diseño del disparador de 3 puntos que es la estructura más estable. Hay una unidad del disparador dentro de la punta de prueba. Cuando la aguja es movida radialmente o axialmente por la fuerza externa, se acciona la unidad del disparador. Entonces el interior del circuito de la punta de prueba envía una señal que acciona al receptor, y el receptor lo transmite a la máquina-herramienta, por lo tanto los actuales coordenadas de cada eje de la máquina-herramienta se registra automáticamente. Finalmente los resultados de la medida se calculan según los expedientes coordinados de puntos relacionados.

Funciones

Antes de que el CNC que procesa, encuentre automáticamente el punto del sistema coordinado y de referencia del objeto.
En el proceso del CNC, automáticamente la medida los tamaños dominantes y coordenadas relacionados para determinar si la remuneración está requerida o no.
Después de procesar, automáticamente de medida los tamaños, de formas, y de posiciones del CNC para calificar el producto final.

Características

Alta repetibilidad: Repeatability∠1μm unidireccional
Tiempo en espera largo: Mientras 6 meses
Diseño absorsión de energía omnidireccional: diseño absorsión de energía omnidireccional 360°, que ayudan a amortiguar el eje en impacto cuando ocurre un accidente de funcionamiento
Diseño impermeable: IP67 para la punta de prueba y el receptor
Indicadores inteligentes del LED: Situación de trabajo actual de la demostración de la punta de prueba

Parámetros

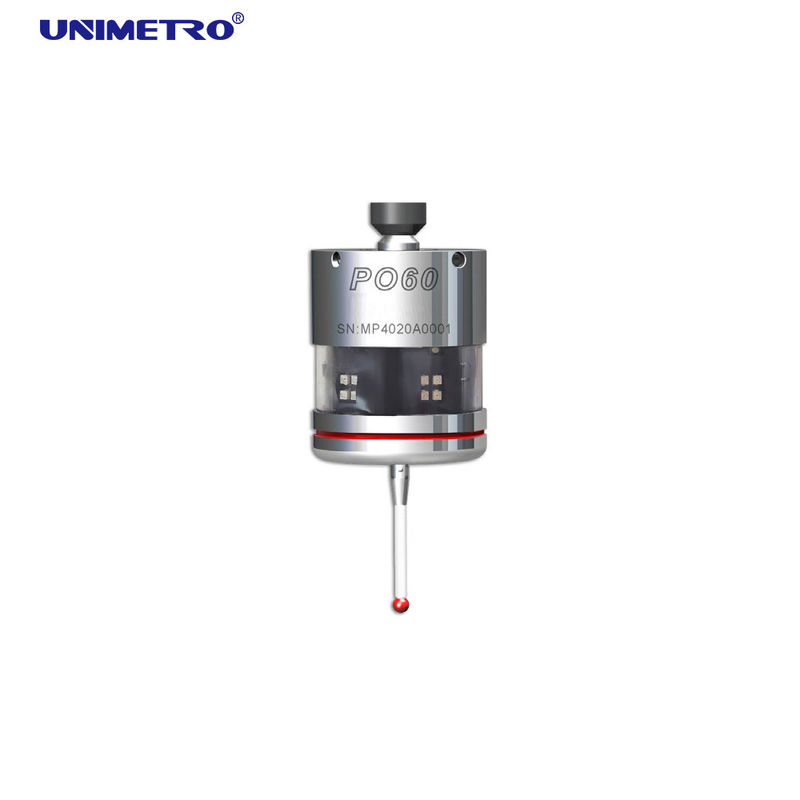

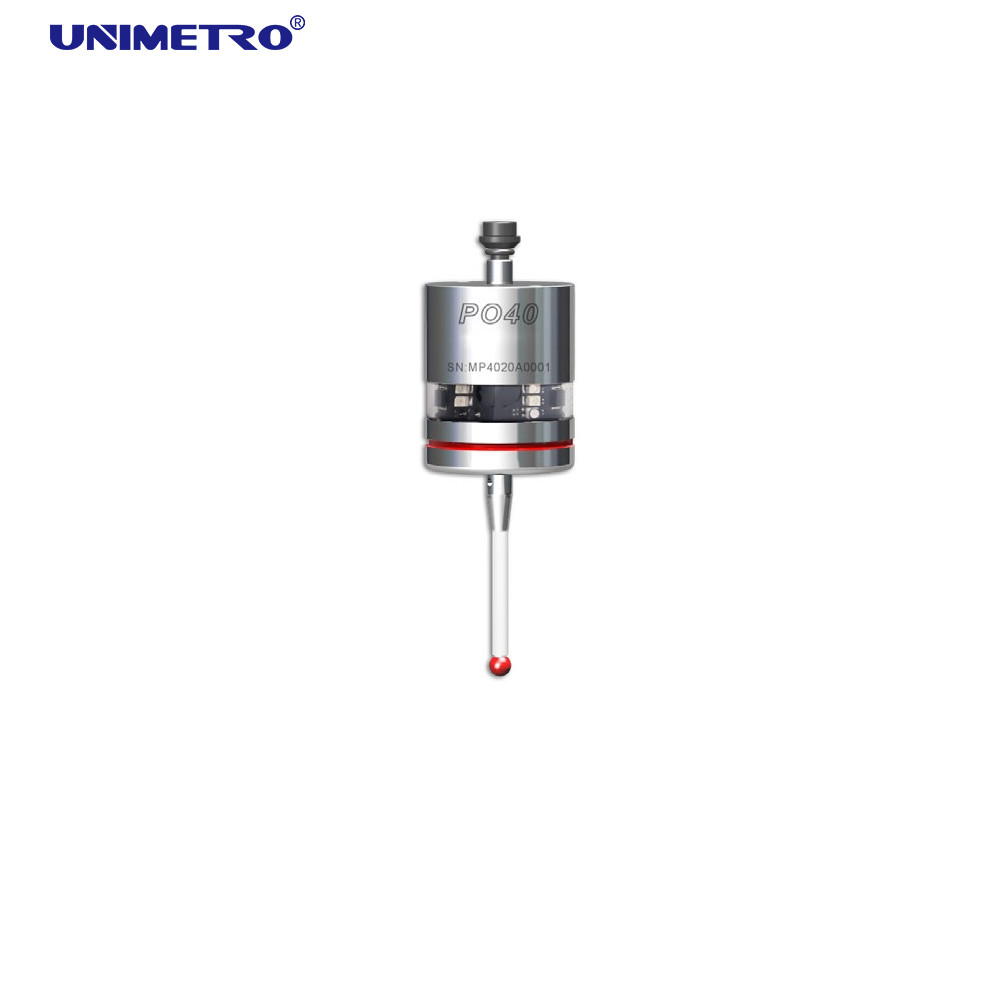

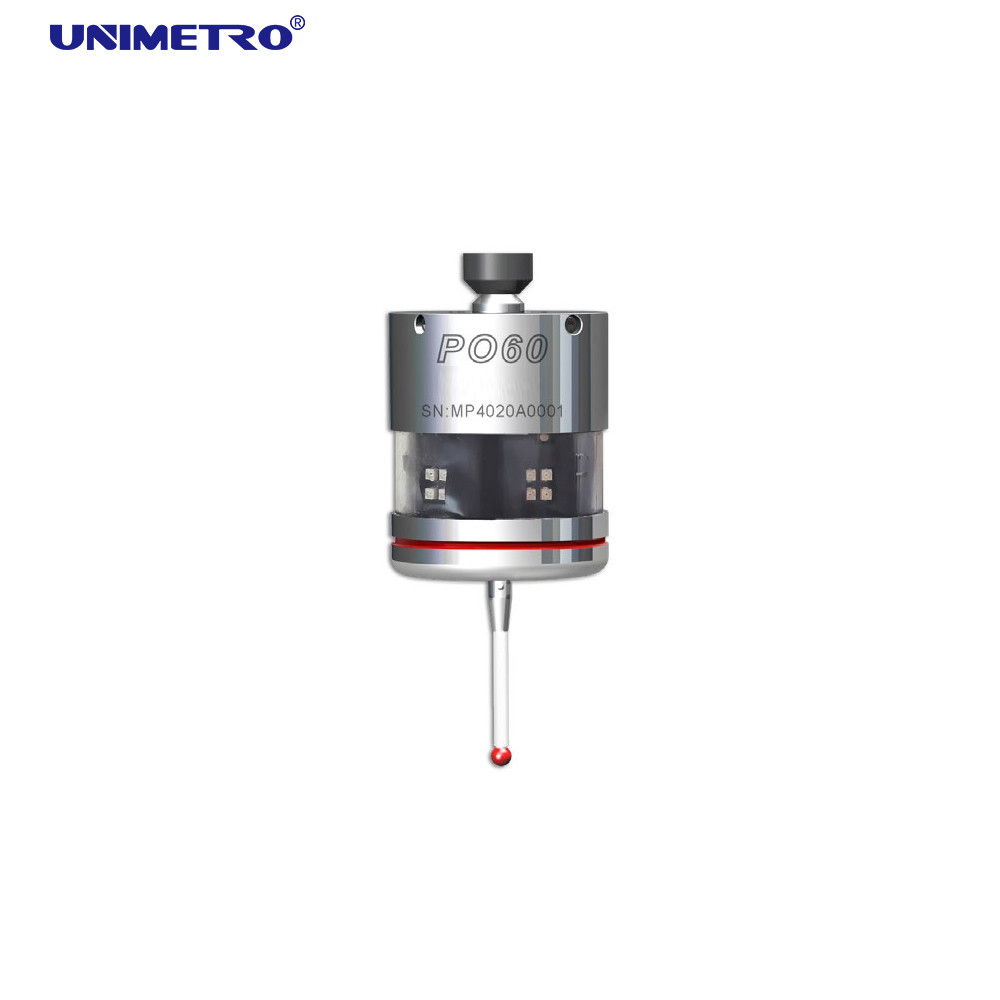

Modelo no. PO40 PO60 PO40L
Tamaño (punta de prueba) φ40 mm* L50mm φ40 mm* L50mm φ40 mm* L50mm
Peso (punta de prueba sin el tenedor) 260 g 880 g 280g
Tipo de transmisión 360° IR 360° IR 360° IR
Distancia de transmisión los 5m los 6m los 5m
Comenzar modo Código M El código M, gira Código M
Velocidad rotatoria 1000rev/min máximo 1000rev/min máximo 1000rev/min máximo
Accionar la dirección ±X/±Y/﹢Z ±X/±Y/﹢Z ±X/±Y/﹢Z
Repetibilidad de
2δ*1 que acciona unidireccional
1um 2um 1um
Overrun*2 máximo XY: 12.5m m +Z: 6m m XY: 12.5m m +Z: 6m m XY: 12.5m m +Z: 6m m
Disparador XY Force*3 0,5 N~0.9N 0,5 N~3.5N ajustables 0.3N~1.6N ajustable
Fuerza del disparador de Z 5.8N 3.5N~14N ajustable 4N~10N ajustable

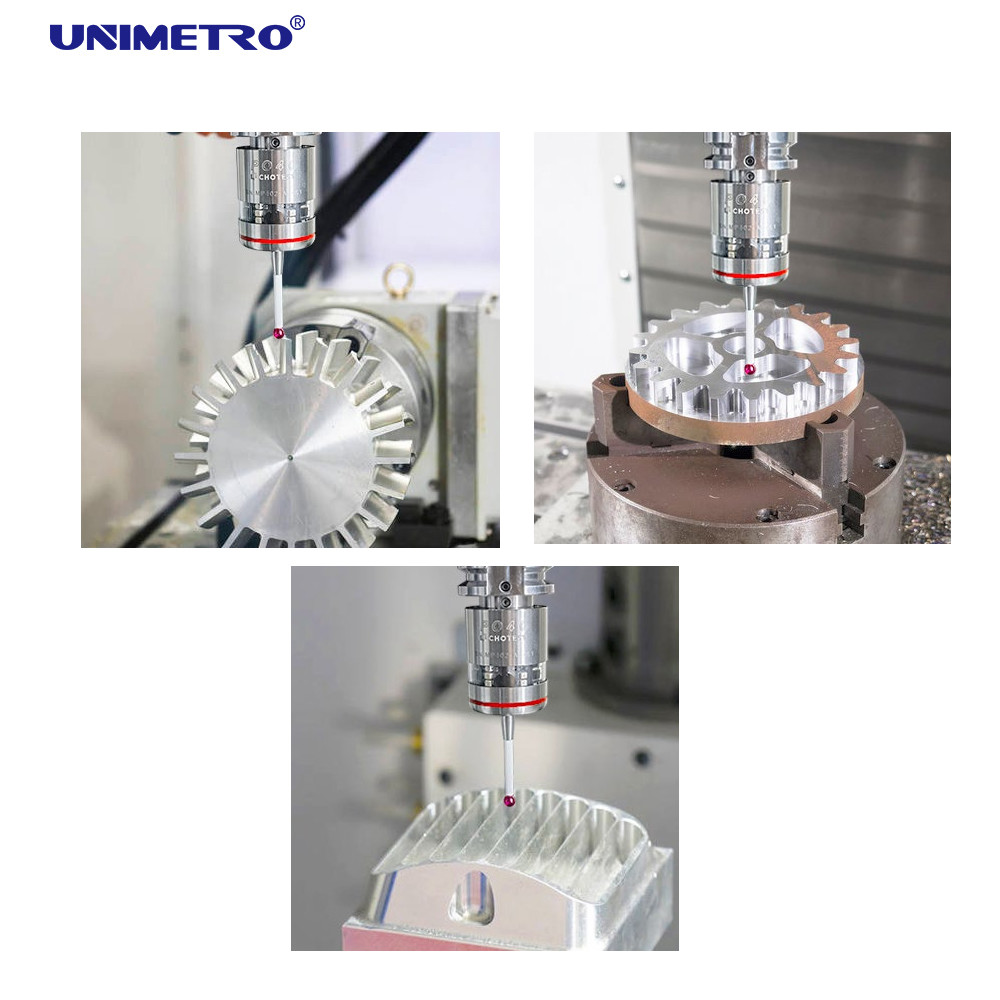

Usos

Ajuste coordinado: punto de referencia fijado del objeto, sistema coordinado correcto de objeto.
Alinee el objeto: Examine si el objeto está colocado exactamente, y si el objeto está deformado por la fuerza del accesorio de fijación con abrazadera.
Medida de la dimensión: altura de la etapa, longitud, diámetro
Medida de la posición: distancia de los agujeros, perpendicularity, ángulo, etc.
medida de la Curvar-superficie: forma de la cuchilla, superficie del molde, forma compleja
Después-proceso de la inspección: Encuentre la sobre-tolerancia, remuneración correcta de la herramienta
Compruebe si el objeto está colocado
