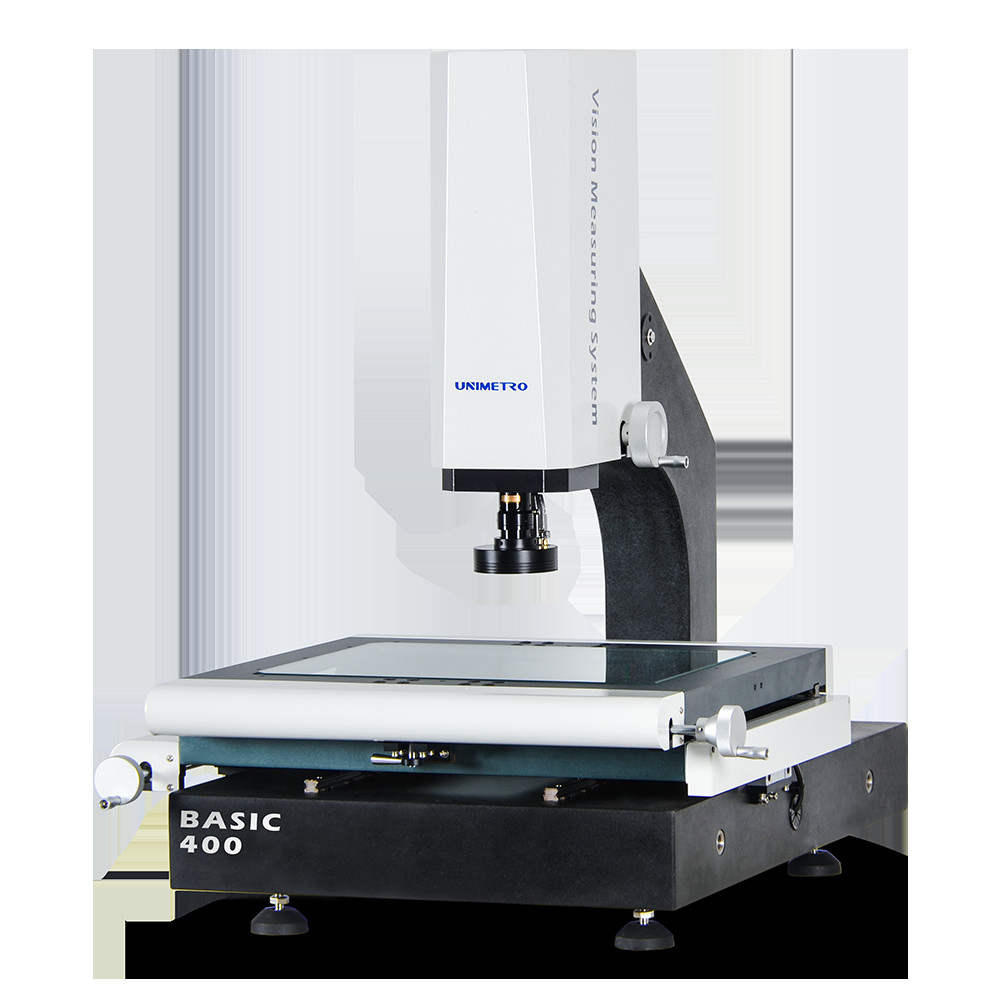

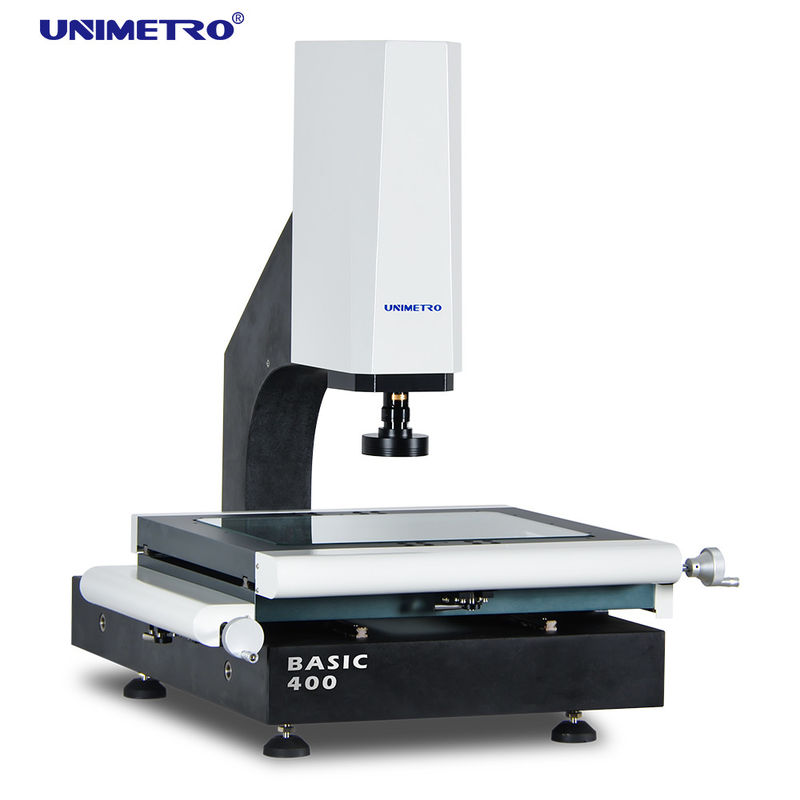

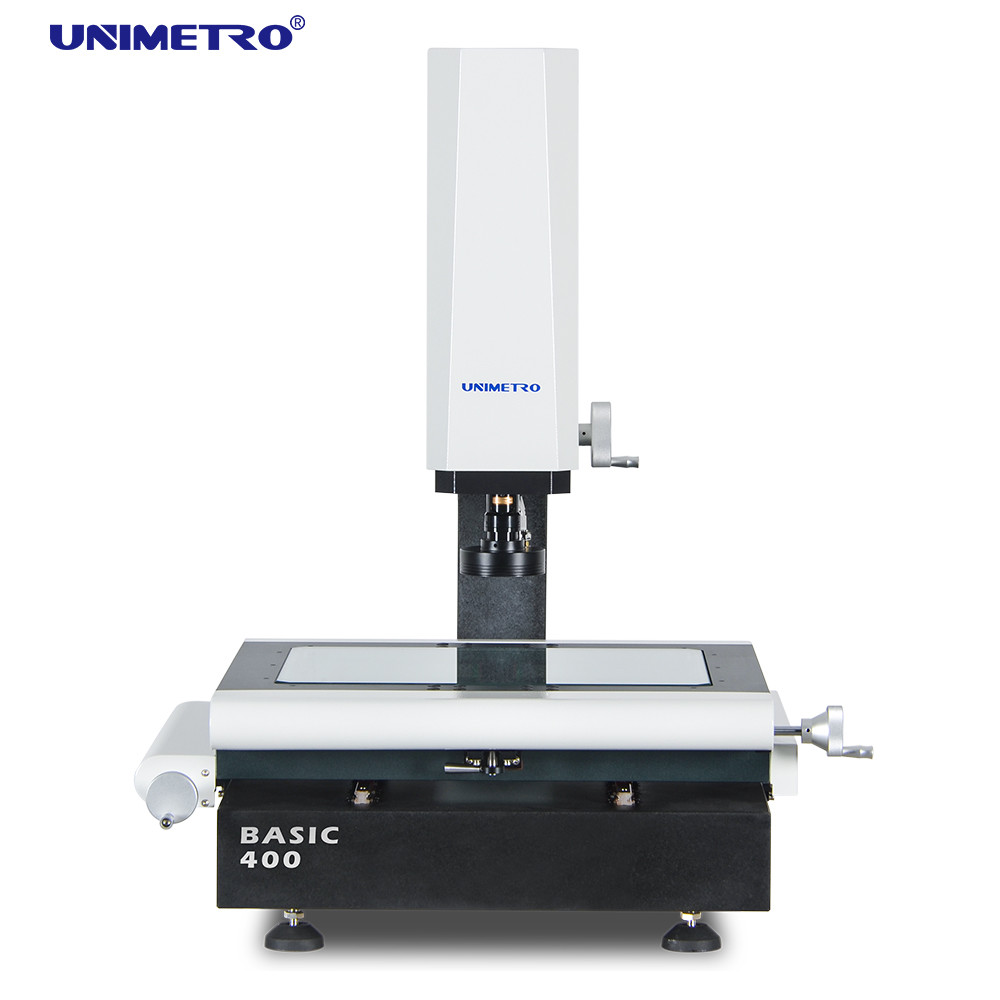

Equipo óptico de medición de buena calidad máquina de medición de visión manual máquina vmm
Nuestra máquina de medición de visión manual se puede operar como se muestra a continuación en video:
¿Qué quieres decir?Base y columna de granito, excelente estabilidad;
¿Qué quieres decir?Estadio de trabajo de aluminio, hacer que el control de movimiento reaccione rápidamente y sea flexible;
¿Qué quieres decir?Utilizando el camino de guía lineal HIWIN y el carril de guía lineal de alta precisión, con etapa de trabajo de aluminio y procesamiento de superficie de anodización dura,garantiza el alto rendimiento dinámico y el largo ciclo de vida de la máquina.
¿Qué quieres decir?El sistema de control integrado, integrado con el control de movimiento, y todo el control de señales como iluminación y lectura de escala lineal, asegura el rendimiento de la máquina es extremadamente estable.
Escalas lineales de 3 ejes con resolución de 0,5 mm
Función de enfoque automático de alto rendimiento
Compatible con la sonda táctil Renishaw
¢ Trabajo de aluminio y anodizado duro
- 3 anillos 8 secciones de luz LED de anillo de control de software y programable
- Control de software de luz de contorno LED paralela y programable
◉ 1.2M pixel HD digital camera
¢ Caja de control del núcleo integrada
Control motorizado del eje Z
¢ Dirección de guía lineal HIWIN
Con indicadores láser para posicionamiento y enfoque auxiliares

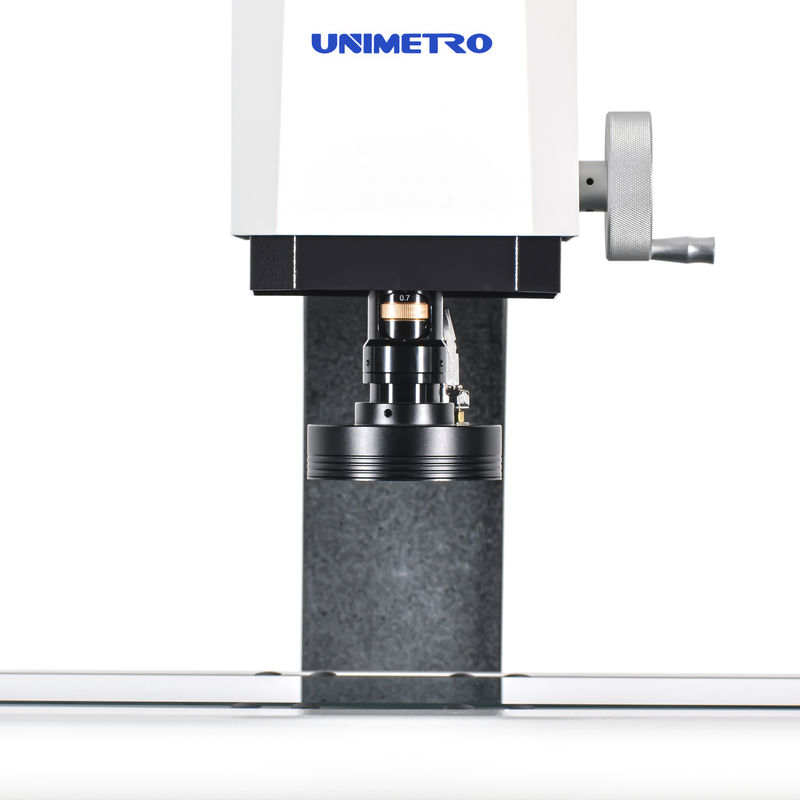

Lente de zoom manual con abolladuras de 0,7-4,5X con sensor de retroalimentación de señal de aumento
Características
Nuestra máquina de medición de visión manualpuede realizar la función 3D mediante la adición de sonda.
¢ Calibración sencilla
¢ Toque de ángulo múltiple
¢ Configuración rápida del sistema de coordenadas
Compatible con toda la línea de estilos Renishaw
El módulo CAD es soportado (opcional)
Producción de dibujos 3D
¢ Compatible con la sonda estelar
Medidas de dimensiones en 3D
¢ Medición combinada de imágenes y sondas táctiles
◉ Probe rack supported(Optional)
Parámetros
| Modelo |
Base 200 |
Base de datos |
Base de datos |
Se trata de un sistema basado en el sistema BASIC 500. |
| Dimensión (mm) (L*W*H) |
550*540*930 |
600*740*980 |
700*840*980 |
800*940*980 |
| El valor de las emisiones de gases de efecto invernadero de los vehículos de la categoría M1 y N2 será el valor de las emisiones de gases de efecto invernadero de la categoría M1 y N2. |
200*100*150 |
300*200*200 |
400*300*200 |
500*400*200 |
| Precisión de medición (μm) |
2.5+L/100 |
2.5+L/100 |
2.5+L/100 |
3+L/100 |
| Repetitividad (μm) |
2.5 |
2.5 |
2.5 |
3 |
| Peso (kg) |
El peso total |
190 kg de peso |
240 kg de peso |
290 kg de peso |
| Imagen y medición |
El CCD |
1.2M pixel HD cámara digital |
| Lentes |
0.7-4.5X lente de zoom con dentadura manual con sensor de retroalimentación de señal de tratamiento |
| Magnificación |
18-195X (sólo para referencia. Con diferentes cámaras y lentes, el aumento será diferente.) |
| Campo de visión |
8.1~1.3 mm |
| Distancia de trabajo |
80 mm |
| Resolución de escala lineal |
0.5 μm ((0,1 μm para la opción) |
| Sistema de conducción |
Control manual del eje X, Y y Z |
| Iluminación |
Luz de superficie LED de anillo de 4 secciones programable, luz de contorno LED paralela, luz de anillo LED de 8 secciones, coaxial, opcional |
L es la longitud de medición ((mm), la precisión mecánica del eje Z y la precisión de enfoque se relaciona con la superficie de la pieza de trabajo. ** La ampliación es un valor aproximado,está relacionado con la dimensión del monitor y la resolución.
Campo de visión (mm) = (diagonal*horizontal*vertical)
0.5X o 2X objetivo está disponible opcionalmente, y realizar el aumento de imagen: 13X ~ 86X o 52X ~ 344X.
Funciones del software
El nuestroMáquina de medición de visión manualUtilice el poderoso software de funciones.
El software de medición de la visión 3D INSPECT
El software UNIMETRO INSPECT3D tiene una interfaz de usuario amigable, fácil de aprender,
Función potente, permite a los usuarios lograr mediciones rápidas y precisas.
El software ofrece una interfaz de usuario completa en inglés, también permite el desarrollo de nuevos idiomas
Input CAD archivo y medida
¢ Misión de la matriz de piezas y macro medición
- enfoque automático y medición de altura
La función de navegación ayuda a localizar rápidamente
Función de medición geométrica potente
¢ Reporte de datos múltiple y función de salida de datos gráficos
Programa de usuario flexible
Crear elementos de referencia
Función de detección de bordes
Apoyo a múltiples accesorios externos
Calculación automática de las tolerancias geométricas de los elementos
¢ Medición rápida y conveniente de la producción compleja
