Sistemas de medición de visión manuales completos para inspección de lotes pequeños
DESCRIBIENDO

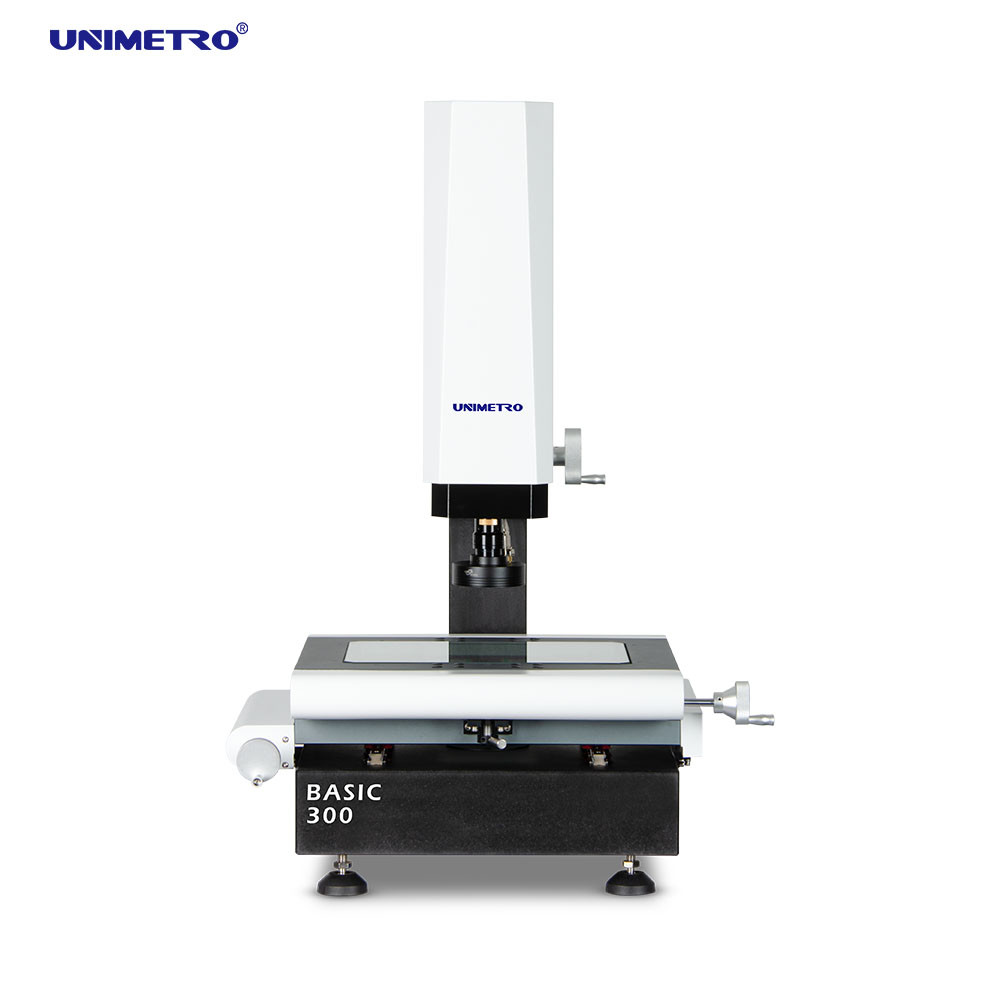

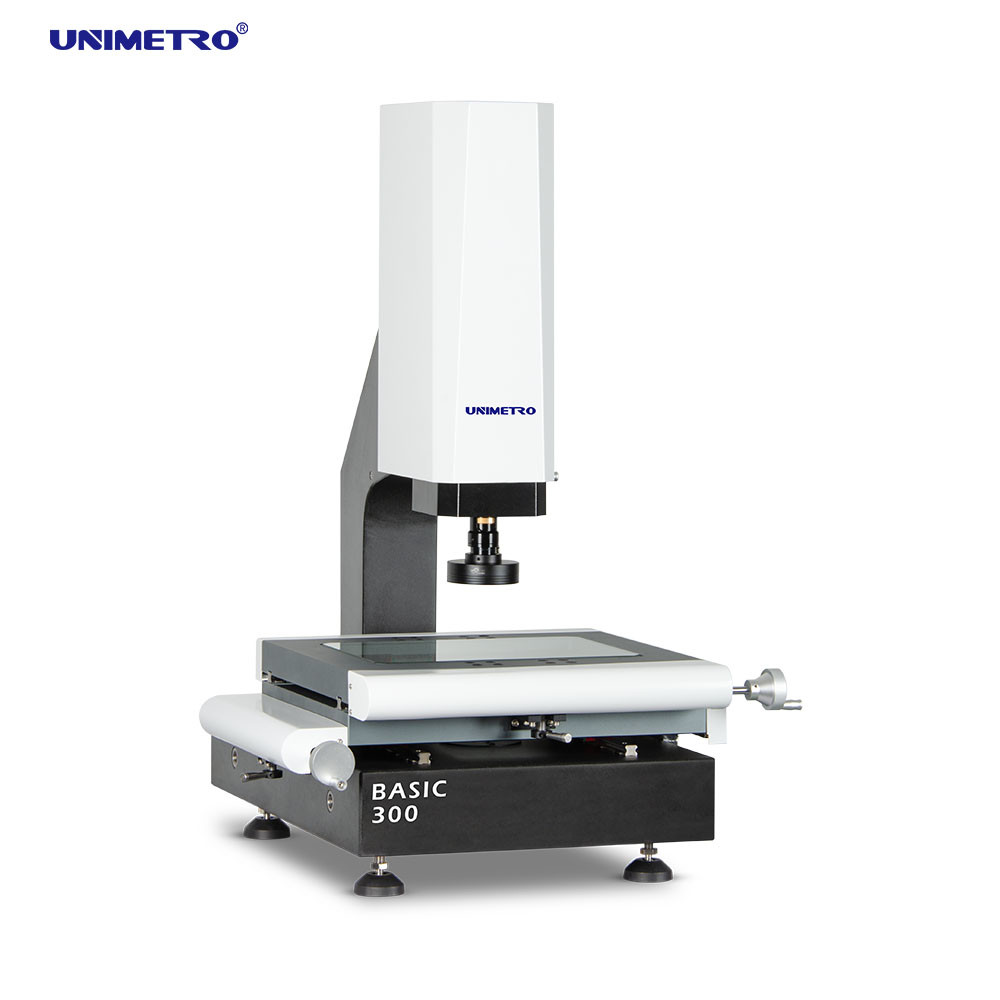

La máquina de medición por visión de la serie BASIC está diseñada y desarrollada por UNIMETRO, que es el modelo más común para la mayoría de las fábricas que fabrican piezas precisas. Es adecuada para la aplicación de medición de muestras de pequeñas cantidades. El control manual de 3 ejes, con un software fácil de usar, permite al operador gestionar el uso de la máquina en muy poco tiempo.
Parámetros
| Modelo |
BASIC 200 |
BASIC 300 |
BASIC 400 |
BASIC 500 |
| Dimensión (mm) (L*A*H) |
550*540*930 |
600*740*980 |
700*840*980 |
800*940*980 |
| Rango de medición (mm) (X*Y*Z) |
200*100*150 |
300*200*200 |
400*300*200 |
500*400*200 |
| Precisión de medición (μm) |
2.5+L/100 |
2.5+L/100 |
2.5+L/100 |
3+L/100 |
| Repetibilidad (μm) |
2.5 |
2.5 |
2.5 |
3 |
| Peso (kg) |
140kg |
190kg |
240kg |
290kg |
| Imagen y medición |
CCD |
Cámara digital HD de 1.2M píxeles |
| Lente |
Lente de zoom dentado manual de 0.7-4.5X con sensor de retroalimentación de señal de magnificación |
| Magnificación |
18-195X (Solo como referencia. Con diferentes cámaras y lentes, la magnificación será diferente.) |
| Campo de visión |
8.1~1.3mm |
| Distancia de trabajo |
80mm |
| Resolución de la escala lineal |
0.5 μm (0.1μm como opción) |
| Sistema de accionamiento |
Control manual de los ejes X, Y, Z |
| Iluminación |
Luz de superficie LED de anillo programable de 4 secciones, luz de contorno LED paralela, luz de anillo LED de 8 secciones, coaxial, como opción |
* L es la longitud de medición (mm), la precisión mecánica del eje Z y la precisión de enfoque están relacionadas con la
superficie de la pieza de trabajo.
* La magnificación es un valor aproximado, está relacionada con la dimensión del monitor y la resolución.
* Campo de visión (mm) = (diagonal*Horizontal*Vertical)
* El objetivo 0.5X o 2X es opcional y disponible, y realiza la magnificación de la imagen: 13X~86X o 52X~344X.
CARACTERÍSTICAS
◆ Control de detalles de calidad
1. Base y columna de granito, excelente estabilidad;
2. Etapa de trabajo de aluminio, hace que el control de movimiento reaccione rápido y sea flexible;
3. Etapa de trabajo con procesamiento de superficie de oxidación dura antiarañazos;
4. Estándar con guía lineal de precisión, husillo de bolas de rectificado y servomotor de CA, etc., para garantizar la precisión y estabilidad del sistema de movimiento;
5. Sistema de control integrado, integrado con control de movimiento y todo el control de señal como iluminación y lectura de escala lineal, asegura que el rendimiento de la máquina sea extremadamente estable.
◆Configuración de alto rendimiento
1. Control manual de tres ejes X, Y, Z para lograr un posicionamiento preciso;
2. Regla lineal de alta precisión de 0.5um y mesa de trabajo de precisión aseguran que la precisión de la máquina sea ≤ 2.5 + L / 100um;
3. Se utilizan varillas pulidas sin dientes de alta precisión y un dispositivo de bloqueo de movimiento rápido para asegurar que el error de retorno de la mesa de trabajo esté dentro de 2um;
4. El CCD de color de alta resolución industrial asegura una calidad de imagen clara sin distorsión y satisface las necesidades de observación clara y medición precisa;
5. Lente de zoom dentado manual de 0.7-4.5x con alta repetibilidad
◆ Software de medición eficiente
1. La máquina de medición por visión de la serie BASIC es compatible con múltiples opciones de software de medición potente. Que tienen una función de medición diversificada, pueden medir elementos geométricos como puntos, círculos, líneas, ángulos, etc., así como dimensiones como distancia, redondez, rectitud, concentricidad, etc.
2. La interfaz de operación simple y fácil de entender hace que la medición sea más simple y eficiente;
3. Entrada y comparación de archivos CAD, fácil salida del informe de medición y análisis SPC de los datos de resultados de medición
◆ Expansibilidad flexible
1. Múltiples tipos de sensores sin contacto y sistema de fijación rápida son opcionales, lo que puede satisfacer diferentes requisitos de medición de diferentes clientes
2. La luz de botón de color verde está disponible para la serie BASIC, lo que hace que la serie sea más flexible y potente para diferentes piezas con diferentes tipos de materiales o formas, ofrece una aplicación de medición más potente.
3. Gracias a la expansibilidad flexible de la serie BASIC, es compatible con la sonda táctil, los sensores de medición sin contacto y el brazo robótico, lo que aumenta en gran medida la eficiencia de la medición,
