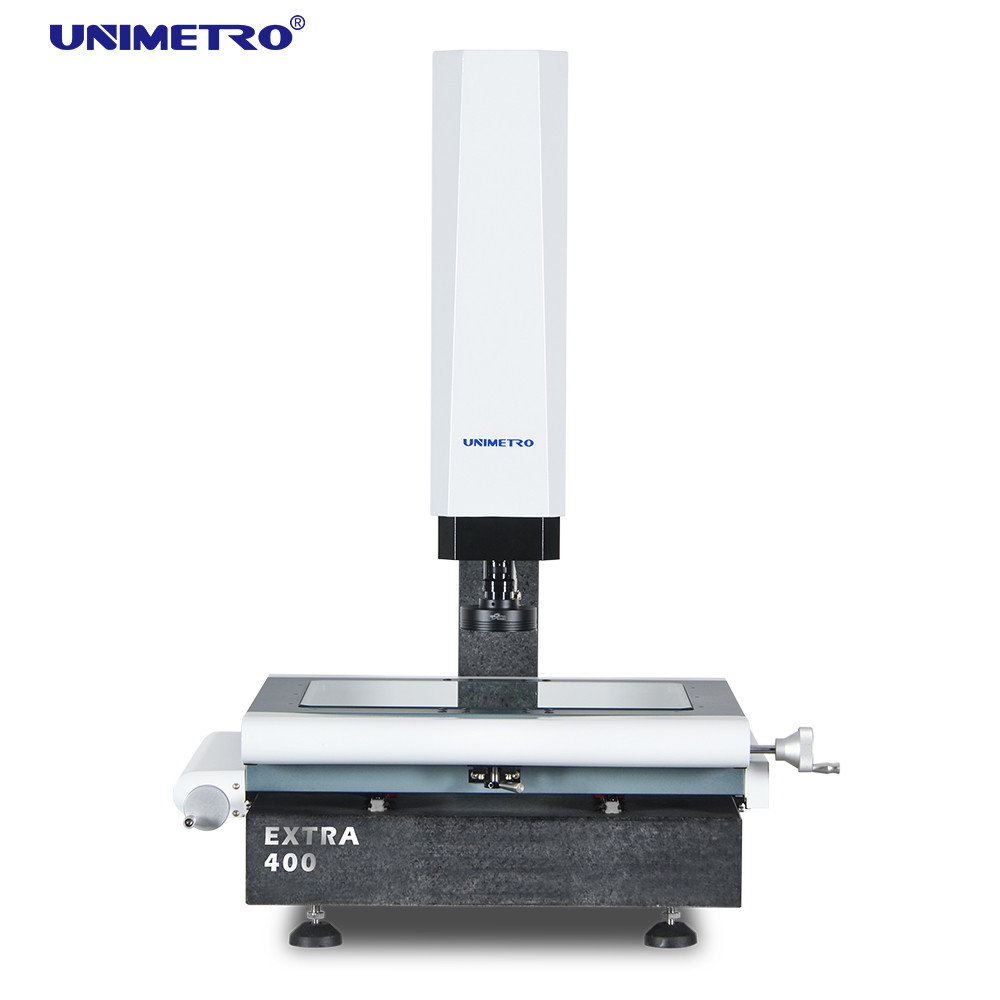

Para Inspección por Muestreo de Instrumento de Medición Óptica de Dimensiones
Parámetros
| Modelo |
EXTRA 200 |
EXTRA 300 |
EXTRA 400 |
EXTRA 500 |
| Dimensiones (mm) (Largo*Ancho*Alto) |
500*540*930 |
600*740*980 |
700*840*980 |
800*940*980 |
| Rango de medición (mm) (X*Y*Z) |
200*100*150 |
300*200*200 |
400*300*200 |
500*400*200 |
| Precisión de medición (μm) |
2.5+L/100 |
2.5+L/100 |
2.5+L/100 |
3+L/100 |
| Repetibilidad (μm) |
2.5 |
2.5 |
2.5 |
3 |
| Peso (kg) |
140kg |
190kg |
240kg |
290kg |
| Imagen y Medición |
CCD |
200mm (se puede elevar según los requisitos del cliente) |

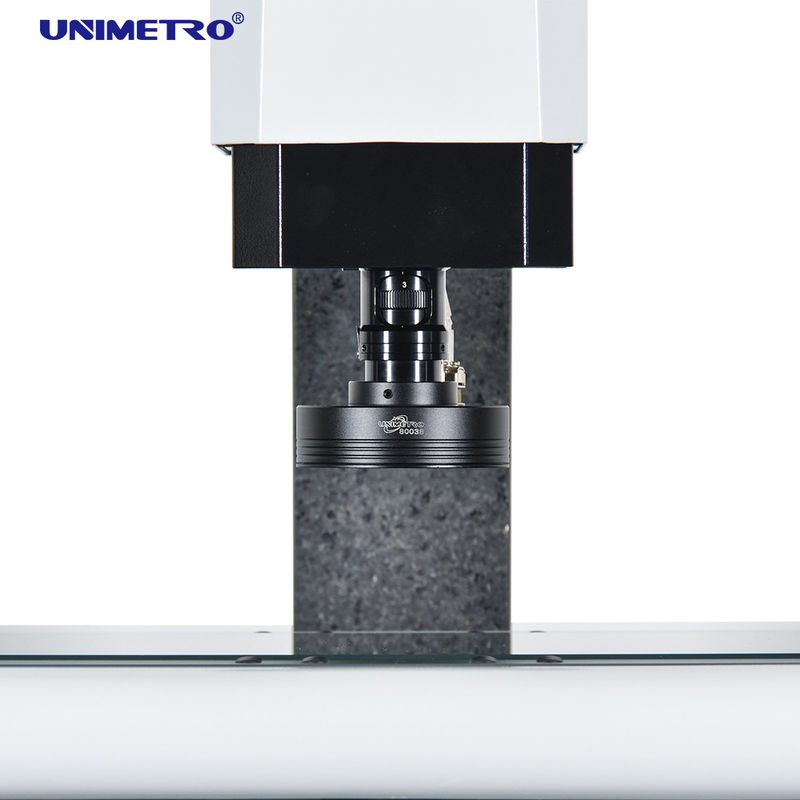

| Lente |
Lente de zoom dentado manual 0.7-4.5X / Lente de zoom automático 1-10X |
| Ampliación |
18-195X (Solo como referencia. Con diferentes cámaras y lentes, la ampliación será diferente.) |
| Campo de visión |
8.1~1.3mm |
| Distancia de trabajo |
108mm |
| Resolución de la escala lineal |
0.5 μm (0.1μm como opción) |
| Sistema de accionamiento |
Control manual del eje X e Y, control CNC de bucle cerrado del eje Z y función AUTU FOCUS disponible |
| Iluminación |
Luz de superficie de anillo LED programable de 4 secciones, luz de contorno LED paralela, luz de anillo LED de 8 secciones, coaxial, como opción |
Características
Control de detalles de calidad
1. Base y columna de granito, excelente estabilidad;
2. Etapa de trabajo de aluminio, hace que el control de movimiento reaccione rápido y sea flexible;
3. Etapa de trabajo con procesamiento de superficie de oxidación dura antiarañazos;
4. Estándar con guía lineal de precisión, husillo de bolas de rectificado y servomotor de CA, etc., para garantizar la precisión y estabilidad del sistema de movimiento;
5. Sistema de control integrado, integrado con control de movimiento y todo el control de señal como iluminación y lectura de escala lineal, asegura que el rendimiento de la máquina sea extremadamente estable.
Configuración de alto rendimiento
1. Control manual de dos ejes X, Y para lograr un posicionamiento preciso;
2. El eje Z adopta una guía lineal de alta precisión y un sistema de control de servomotor para realizar el enfoque automático, eliminar el error de enfoque artificial y mejorar la precisión y estabilidad de la medición;
3. Regla lineal de alta precisión de 0.5um y mesa de trabajo de precisión aseguran que la precisión de la máquina sea ≤ 2.5 + L / 100um;
4. Se utilizan una varilla pulida sin dientes de alta precisión y un dispositivo de bloqueo de movimiento rápido para asegurar que el error de retorno de la mesa de trabajo esté dentro de 2um;
5. El CCD en color industrial de alta resolución asegura una calidad de imagen clara sin distorsión y satisface las necesidades de observación clara y medición precisa;
6. Lente de zoom de señal de retroalimentación electrónica manual HD de 0.7-4.5x, el software puede identificar rápida y automáticamente la ampliación y llevar a cabo la acción de zoom correspondiente, lo que hace que los pasos de medición sean más simples;
Software de medición eficiente
1. La máquina de medición de visión de la serie EXTRA es compatible con múltiples opciones de software de medición potente. Que tienen una función de medición diversificada, pueden medir elementos geométricos como puntos, círculos, líneas, ángulos, etc., así como dimensiones como distancia, redondez, rectitud, concentricidad, etc.
2. La interfaz de operación simple y fácil de entender hace que la medición sea más simple y eficiente;
3. Entrada y comparación de archivos CAD, fácil salida del informe de medición y análisis SPC de los datos de los resultados de medición
Expansibilidad flexible
1. La CMM de la serie Extra es compatible con la serie de sondas Renishaw (opcional), y los usuarios pueden realizar fácilmente funciones de medición bidimensional y tridimensional en una máquina. El software puede calcular el desplazamiento entre la lente óptica y la sonda táctil para asegurar que todos los resultados de medición estén en un sistema de coordenadas.
2. Los resultados de la medición se pueden exportar a gráficos 3D para la aplicación de ingeniería inversa.
3. Se puede seleccionar una variedad de sensores sin contacto y un sistema de fijación rápida para satisfacer los diferentes requisitos de medición de diferentes clientes
4. Se puede seleccionar una luz de contorno verde para que sea más flexible y potente para diferentes piezas de diferentes materiales o formas, y proporcionar aplicaciones de medición más potentes.
