Fabricación de equipos de medición por vídeo semiautomáticos de alta precisión

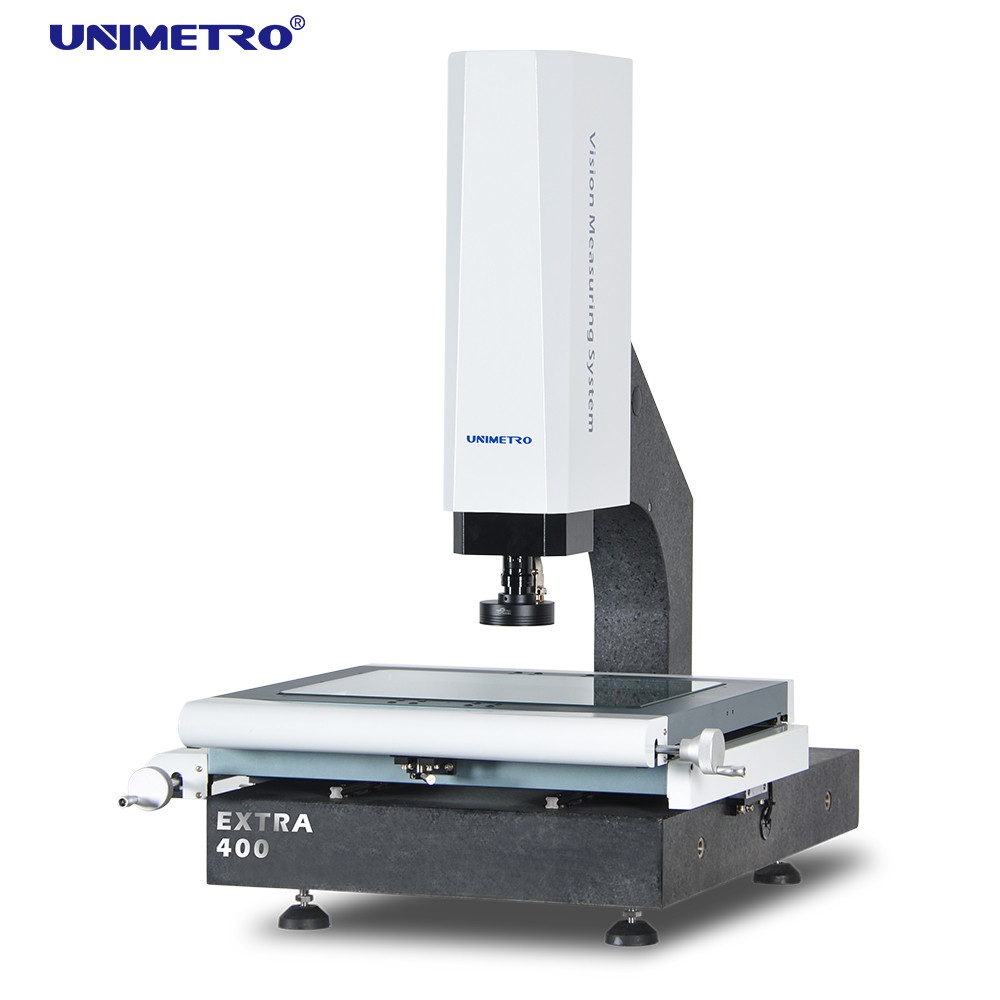

La máquina de medición de visión semiautomática de la serie EXTRA proporciona a los clientes una función de medición y una experiencia de usuario más allá de los productos ordinarios.la configuración estándar del generador de pulso manual para el control y ajuste fino del movimiento del eje Z,, con función de enfoque automático de imagen, su eficiencia de medición y experiencia del usuario se mejoran en gran medida.
Parámetros
| Modelo |
Extra 200 |
Extra 300 |
Extra 400 |
Extra 500 |
| Dimensión (mm) (L*W*H) |
500*540*930 |
600*740*980 |
700*840*980 |
800*940*980 |
| El valor de las emisiones de gases de efecto invernadero de los vehículos de la categoría M1 y N2 será el valor de las emisiones de gases de efecto invernadero de la categoría M1 y N2. |
200*100*150 |
300*200*200 |
400*300*200 |
500*400*200 |
| Precisión de medición (μm) |
2.5+L/100 |
2.5+L/100 |
2.5+L/100 |
3+L/100 |
| Repetitividad (μm) |
2.5 |
2.5 |
2.5 |
3 |
| Peso (kg) |
El peso total |
190 kg de peso |
240 kg de peso |
290 kg de peso |
| Imagen y medición |
El CCD |
200 mm (puede elevarse de acuerdo con los requisitos de los clientes) |
| Lentes |
Lente de zoom con abolladuras manuales 0,7-4,5X/lente de zoom automático 1-10X |
| Magnificación |
18-195X (sólo para referencia. Con diferentes cámaras y lentes, el aumento será diferente.) |
| Campo de visión |
8.1~1.3 mm |
| Distancia de trabajo |
108 mm |
| Resolución de escala lineal |
0.5 μm ((0,1 μm para la opción) |
| Sistema de conducción |
Control manual del eje X, del eje Y, control CNC de circuito cerrado del eje Z y función AUTU FOCUS disponibles |
| Iluminación |

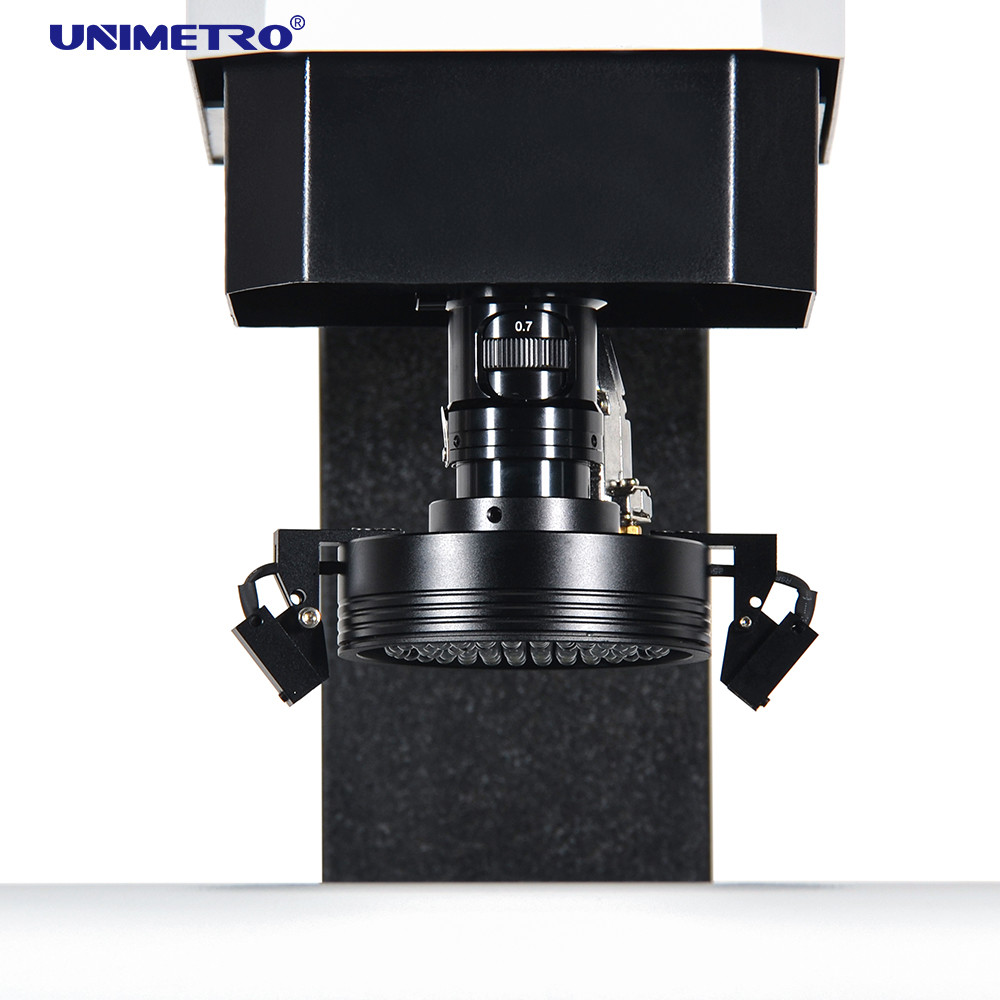

Luz de superficie LED de anillo de 4 secciones programable, luz de contorno LED paralela, luz de anillo LED de 8 secciones, coaxial, opcional |
Características
◆ Control de los detalles de la calidad
1Base y columna de granito, excelente estabilidad;
2. etapa de trabajo de aluminio, hacer el control de movimiento de reacción rápida y flexible;
3. Estadio de trabajo con procesamiento de superficie de oxidación dura anti arañazos;
4. estándar con guía lineal de precisión, tornillo de bola de molienda y servomotor CA, etc., para garantizar la precisión y estabilidad del sistema de movimiento;
5El sistema de control integrado, integrado con el control de movimiento, y todo el control de señales como iluminación y lectura de escala lineal, asegura el rendimiento de la máquina es extremadamente estable.
◆Configuración de alto rendimiento
1Control manual de dos ejes X, Y para lograr un posicionamiento preciso;
2El eje Z adopta una guía lineal de alta precisión y un sistema de control de servo motor para realizar el enfoque automático, eliminar el error del enfoque artificial,y mejorar la precisión y la estabilidad de la medición;
3.0.5um regla lineal de alta precisión y tabla de trabajo de precisión aseguran que la precisión de la máquina es ≤ 2,5 + L / 100um;
4Se utilizan una varilla pulida sin dientes de alta precisión y un dispositivo de bloqueo de movimiento rápido para garantizar el error de retorno de la mesa de trabajo dentro de 2um;
5. El CCD de color de alta resolución industrial garantiza una calidad de imagen clara sin distorsión y satisface las necesidades de observación clara y medición precisa;
6. 0,7-4,5x zoom HD manual señal de retroalimentación electrónica lente zoom, el software puede identificar rápida y automáticamente el aumento y llevar a cabo la acción de zoom correspondiente,simplificando los pasos de medida;
◆ Software de medición eficiente
1La máquina de medición de visión de la serie EXTRA es compatible con múltiples opciones de software de medición potente.puede medir elementos geométricos como puntos, círculos, líneas, ángulos, ángulos, etc., así como dimensiones tales como distancia, redondez, rectitud, concentricidad, etc.
2La interfaz de operación sencilla y fácil de entender hace que la medición sea más sencilla y eficiente.
3. Ingreso de archivos CAD y comparación, fácil salida del informe de medición y análisis del SPC de los datos de resultados de medición
◆ Expansibilidad flexible
1La serie extra CMM es compatible con la serie de sondas Renishaw (opcional), y los usuarios pueden realizar fácilmente funciones de medición bidimensionales y tridimensionales en una máquina.El software puede calcular el desplazamiento entre la lente óptica y la sonda táctil para garantizar que todos los resultados de medición están en un sistema de coordenadas.
2Los resultados de las mediciones pueden ser emitidos en gráficos 3D para aplicaciones de ingeniería inversa.
3Se puede seleccionar una variedad de sensores sin contacto y un sistema de fijación rápida para satisfacer los diferentes requisitos de medición de diferentes clientes
4La luz de contorno verde se puede seleccionar para que sea más flexible y potente para diferentes partes de diferentes materiales o formas, y proporcionar aplicaciones de medición más potentes.
Información sobre la empresa
Nuestro cliente y agente
| Preguntas frecuentes |
| P1: ¿ Es usted una fábrica o una empresa comercial? |
| A1: Somos una fábrica y le damos la respuesta más rápida en 24 horas. |
| P2: ¿En qué se dedica principalmente su empresa? |
| A2: producimos principalmente máquinas de medición de visión, máquinas de medición de coordenadas, accesorios CMM y VMM, etc. |
| P3: ¿Cómo elegir la especificación adecuada? |
| R3: Siempre que nos indique la variedad y el tamaño del producto a medir, nuestro equipo profesional le aconsejaría el instrumento de medición de especificaciones adecuadas. |
| P4: ¿Acepta el servicio personalizado? |
| A4: Asegúrese de que no solo podemos proporcionar máquinas típicas, sino también las máquinas personalizadas para las necesidades del cliente. |
| P5: ¿Cuál es su período de garantía? |
A5: Nuestro período de garantía del producto es de 1 año. Nuestra calidad del producto es muy estable, y tenemos
Se ha mejorado mucho en algunas piezas quebradibles. |
