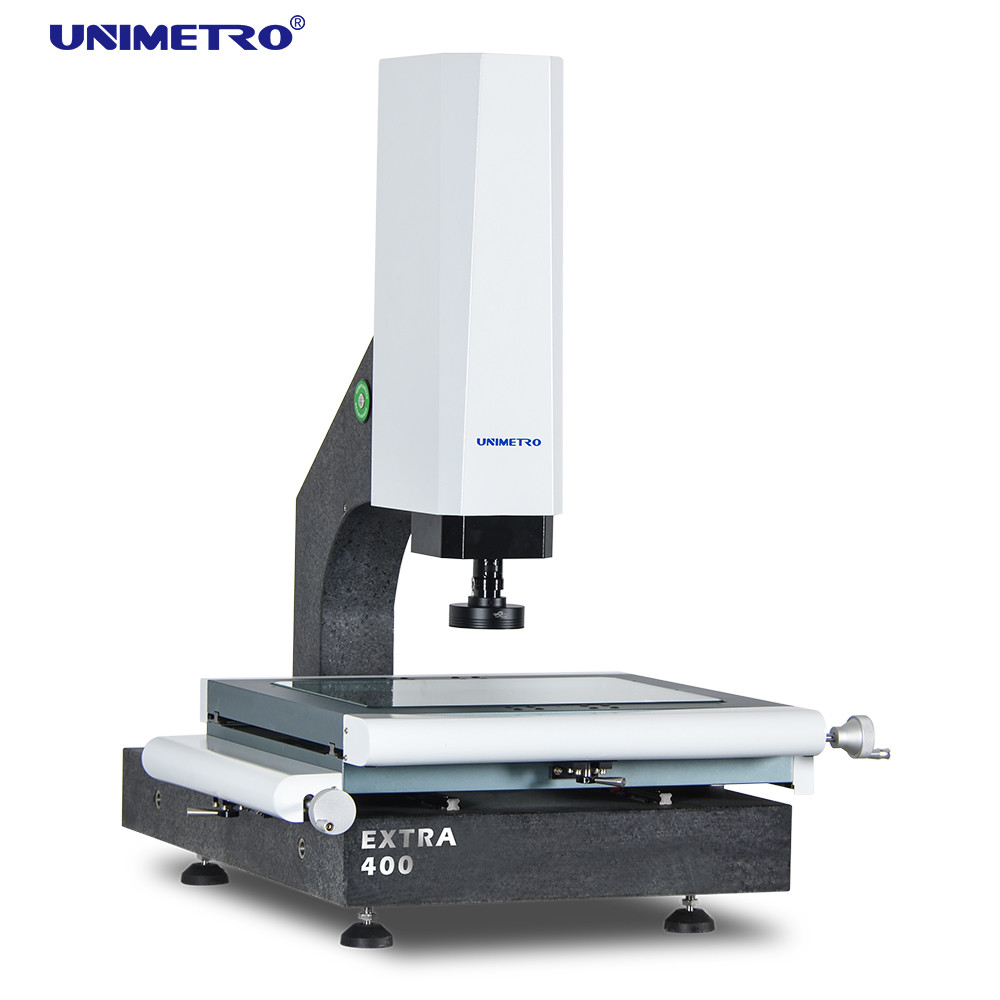

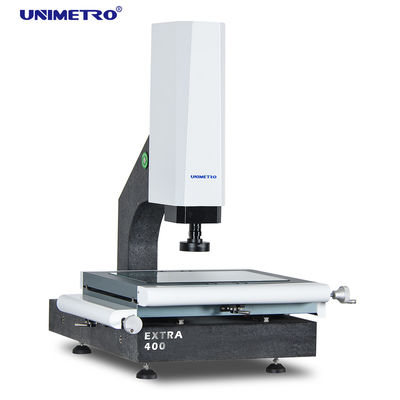

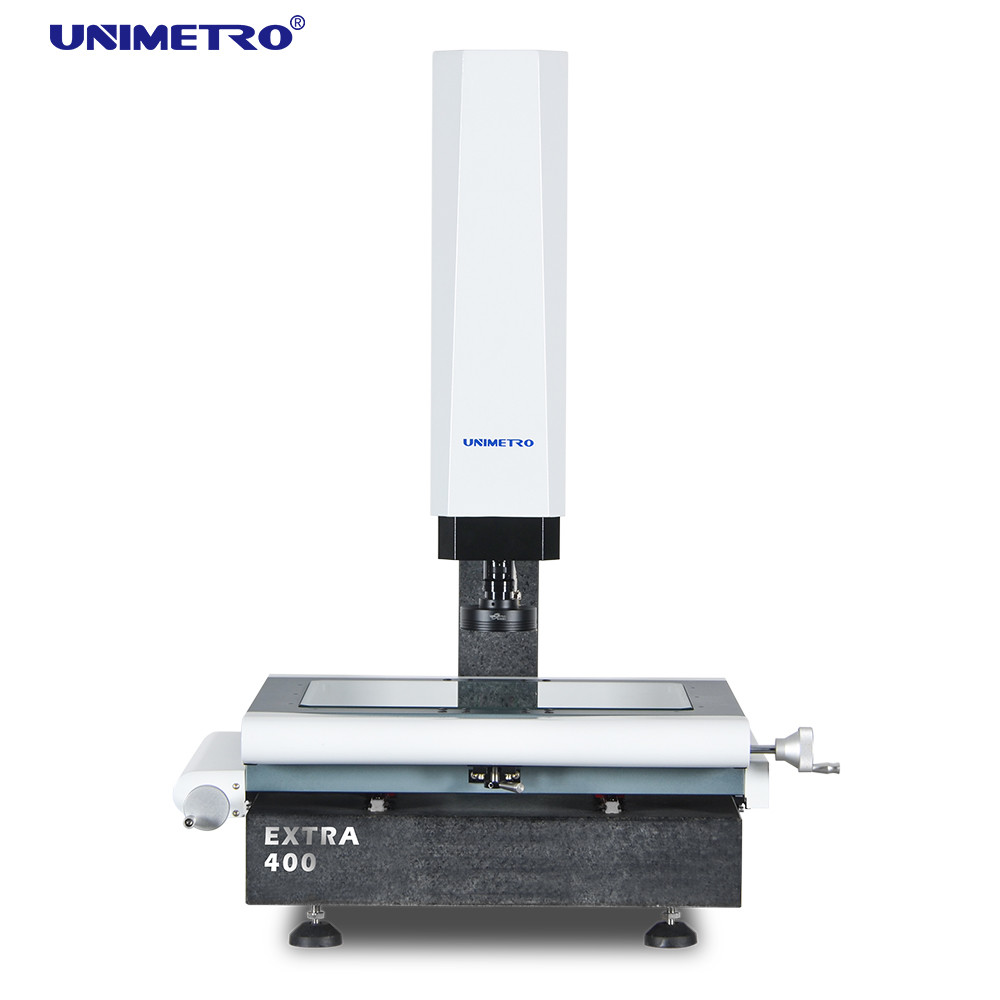

Máquina de medición óptica sin contacto con función de autoenfoque
DESCRIPCIÓN GENERAL DEL PRODUCTO
La máquina de medición por visión semiautomática de la serie EXTRA proporciona a los clientes funciones de medición y una experiencia de usuario superiores a los productos ordinarios. Control servo de eje Z de rango completo, configuración estándar de generador de pulsos manuales para control fino y ajuste fino del movimiento del eje Z, con función de enfoque automático de imagen, su eficiencia de medición y la experiencia del usuario mejoran enormemente.
ESPECIFICACIONES
| Modelo |
EXTRA 200 |
EXTRA 300 |
EXTRA 400 |
EXTRA 500 |
| Dimensión (mm) (L*A*H) |
500*540*930 |
600*740*980 |
700*840*980 |
800*940*980 |
| Rango de medición (mm) (X*Y*Z) |
200*100*150 |
300*200*200 |
400*300*200 |
500*400*200 |
| Precisión de medición (μm) |
2.5+L/100 |
2.5+L/100 |
2.5+L/100 |
3+L/100 |
| Repetibilidad (μm) |
2.5 |
2.5 |
2.5 |
3 |
| Peso (kg) |
140kg |
190kg |
240kg |
290kg |
| Imagen y medición |
CCD |
200 mm (se puede elevar según los requisitos de los clientes) |
| Lente |
Lente de zoom dentado manual 0.7-4.5X/Lente de zoom automático 1-10X |
| Ampliación |
18-195X (Solo como referencia. Con diferentes cámaras y lentes, la ampliación será diferente.) |
| Campo de visión |
8.1~1.3mm |
| Distancia de trabajo |
108mm |
| Resolución de la escala lineal |
0.5 μm (0.1μm como opción) |
| Sistema de accionamiento |
Eje X, control manual del eje Y, control CNC de bucle cerrado del eje Z y función AUTU FOCUS disponible |
| Iluminación |
Luz de superficie LED de anillo programable de 4 secciones, luz de contorno LED paralela, luz de anillo LED de 8 secciones, coaxial, como opción |
CARACTERÍSTICAS
◆ Control de detalles de calidad
1. Base y columna de granito, excelente estabilidad;
2. Etapa de trabajo de aluminio, hace que el control de movimiento reaccione rápido y sea flexible;
3. Etapa de trabajo con procesamiento de superficie de oxidación dura antiarañazos;
4. Estándar con guía lineal de precisión, husillo de bolas de rectificado y servomotor de CA, etc., para garantizar la precisión y estabilidad del sistema de movimiento;
5. Sistema de control integrado, integrado con control de movimiento y todo el control de señal como iluminación y lectura de escala lineal, asegura que el rendimiento de la máquina sea extremadamente estable.
◆ Configuración de alto rendimiento
1. Control manual de dos ejes X, Y para lograr un posicionamiento preciso;
2. El eje Z adopta una guía lineal de alta precisión y un sistema de control de servomotor para realizar el enfoque automático, eliminar el error de enfoque artificial y mejorar la precisión y estabilidad de la medición;
3. Regla lineal de alta precisión de 0,5 um y mesa de trabajo de precisión aseguran que la precisión de la máquina sea ≤ 2,5 + L / 100um;
4. Se utilizan varillas pulidas sin dientes de alta precisión y un dispositivo de bloqueo de movimiento rápido para garantizar el error de retorno de la mesa de trabajo dentro de 2um;
5. El CCD de color de alta resolución industrial garantiza una calidad de imagen clara sin distorsión y satisface las necesidades de observación clara y medición precisa;
6. Lente de zoom de señal de retroalimentación electrónica manual HD de 0.7-4.5x, el software puede identificar rápida y automáticamente la ampliación y llevar a cabo la acción de zoom correspondiente, lo que simplifica los pasos de medición;
◆ Software de medición eficiente
1. La máquina de medición por visión de la serie EXTRA es compatible con múltiples opciones de software de medición potente. Que tienen una función de medición diversificada, pueden medir elementos geométricos como puntos, círculos, líneas, ángulos, ángulos, etc., así como dimensiones como distancia, redondez, rectitud, concentricidad, etc.
2. La interfaz de operación simple y fácil de entender hace que la medición sea más simple y eficiente;
3. Entrada y comparación de archivos CAD, fácil salida del informe de medición y análisis SPC de los datos de los resultados de medición
◆ Expansibilidad flexible
1. La CMM de la serie Extra es compatible con la serie de sondas Renishaw (opcional), y los usuarios pueden realizar fácilmente funciones de medición bidimensionales y tridimensionales en una máquina. El software puede calcular el desplazamiento entre la lente óptica y la sonda táctil para garantizar que todos los resultados de medición estén en un sistema de coordenadas.
2. Los resultados de la medición se pueden generar en gráficos 3D para la aplicación de ingeniería inversa.
3. Se puede seleccionar una variedad de sensores sin contacto y un sistema de fijación rápida para satisfacer los diferentes requisitos de medición de diferentes clientes
4. Se puede seleccionar una luz de contorno verde para que sea más flexible y potente para diferentes piezas de diferentes materiales o formas, y proporcionar aplicaciones de medición más potentes.
