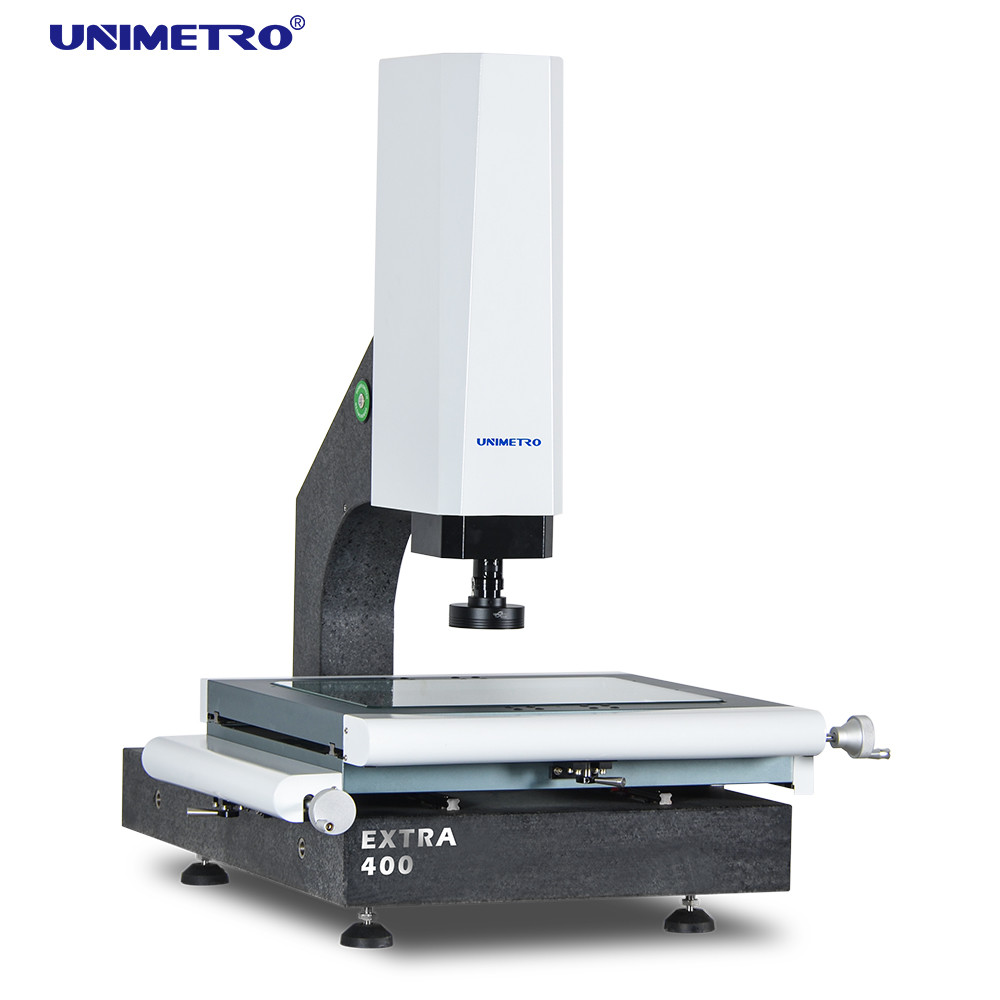

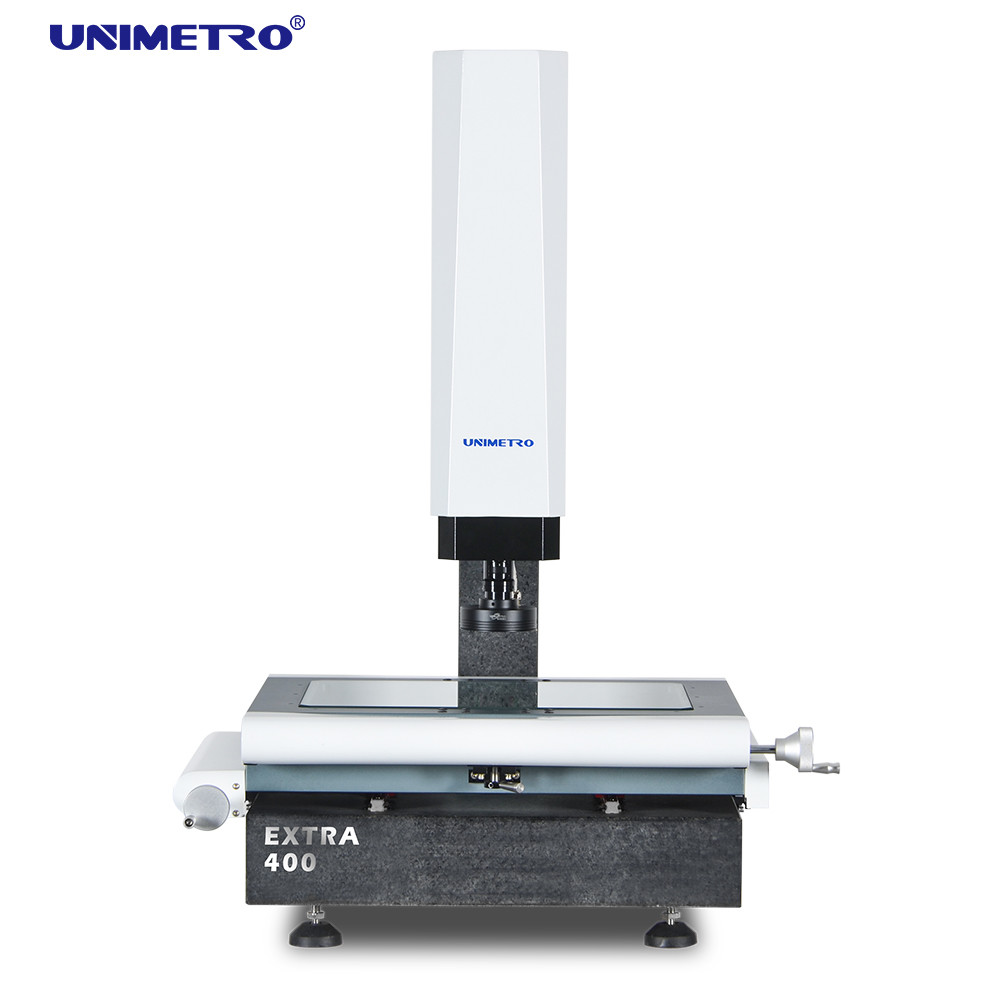

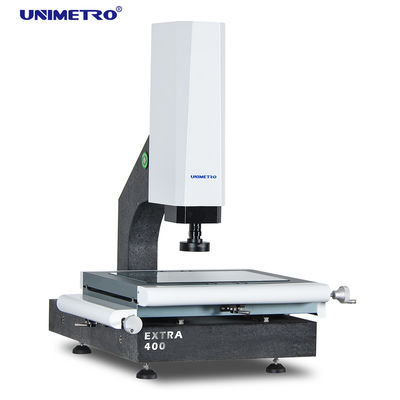

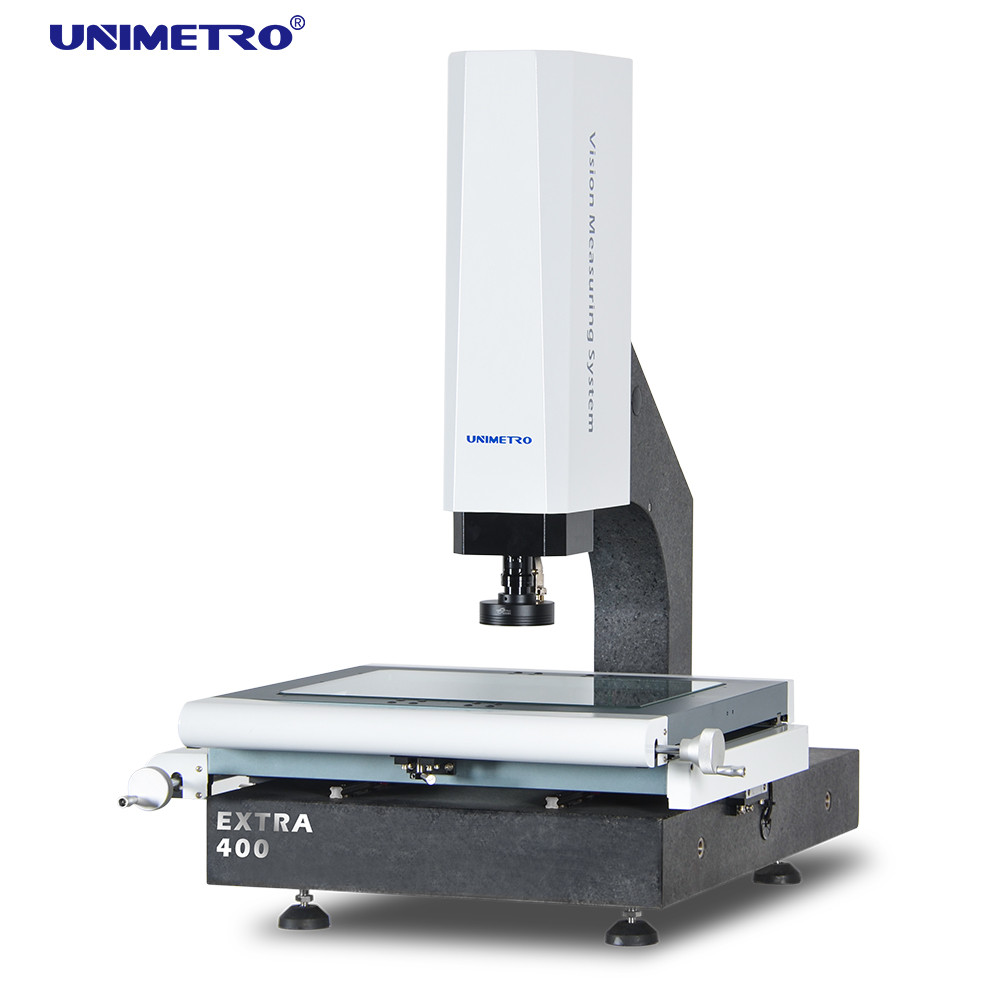

Máquina de medición de visión semiautomática Vmm 2.5μM Repetibilidad (E300)

Informacion basica

Lugar de origen:	China
Nombre de la marca:	Unimetro
Certificación:	CE, ISO
Número de modelo:	E300

Cantidad de orden mínima:	1 juego
Precio:	usd 5460-usd 6300 usd/set
Detalles de empaquetado:	caso de madera
Tiempo de entrega:	15days
Condiciones de pago:	T/T
Capacidad de la fuente:	30 sistemas por mes

Mejor precio Contactar ahora

Información detallada

Dimensión:	600740980mm	Rango de medición:	300200200
Medición de precisión:	2.5+l/100	Peso:	190 kg de peso
Repetibilidad:	2.5 μm
Resaltar:	Máquina semi automática de la medida de Vision , Máquina Vmm de la medida de Vision , Máquina los 2.5μM Repeatability de la medida de Vision

Descripción de producto

Probe táctil de alta precisión equipo de medición de visión semiautomático máquina vmm

Nuestra máquina de medición de la visión tiene las características siguientes:
- base y columna de granito, excelente estabilidad;
El eje Z adopta una guía lineal de alta precisión y un sistema de control del servomotor para realizar el enfoque automático, eliminar el error del enfoque artificial,y mejorar la precisión y la estabilidad de la medición;
¢ Estadio de trabajo de aluminio, hacer que el control de movimiento reaccione rápidamente y sea flexible;
Fuente de luz de superficie LED de 3 anillos y 4 secciones programable, sistema de fuente de luz de contorno LED paralela a la transmisión,y el módulo de ajuste de luz incorporado del software puede controlar libremente el brillo de la luz en 3 anillos y 4 zonas.

Configuración de la harda

Las configuraciones de nuestro equipo de medición de la visión son las siguientes:
● Escalas lineales de 3 ejes con una resolución de 0,5 mm
● Función de enfoque automático de alto rendimiento
● Compatible con la sonda táctil Renishaw
● Estadio de trabajo de aluminio y anodizado duro

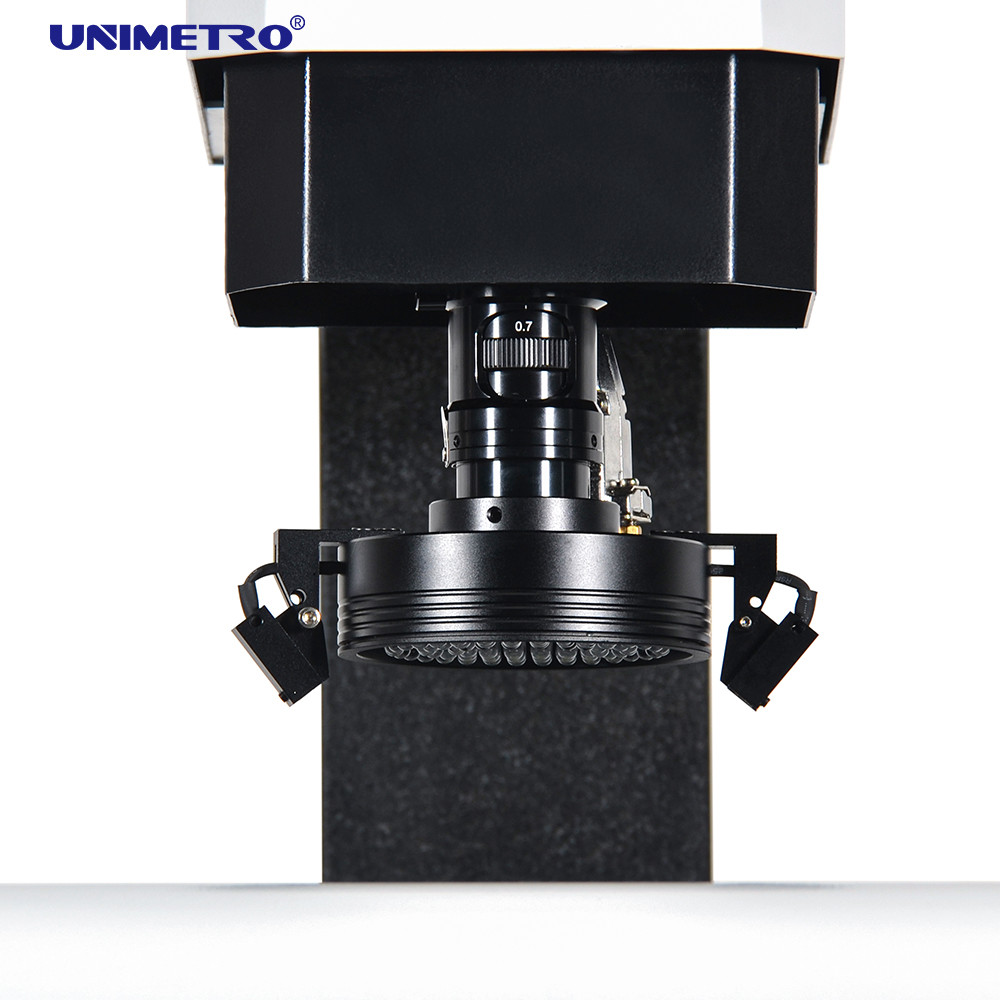

● 3 anillos 8 secciones de luz LED de anillo de control de software y programable
● Control por software de la luz de contorno LED paralela y programable
● Cámara digital HD de 1,2M de píxeles
● Caja de control del núcleo integrado
● Control motorizado del eje Z
● Guía lineal de HIWIN
● Generador de pulso manual para el control del movimiento del eje Z
● Con indicadores láser para posicionamiento y enfoque auxiliares

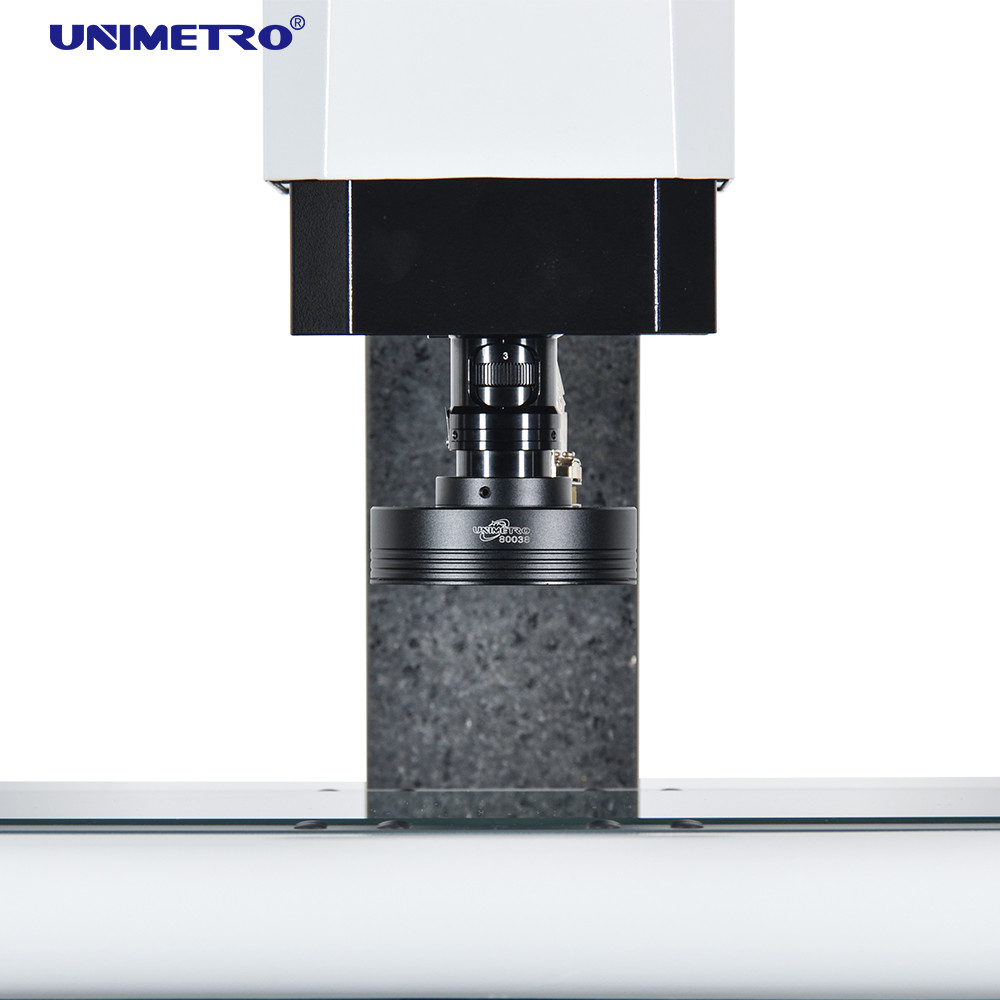

● Lente de zoom con dentadura manual de 0,7-4,5X con sensor de retroalimentación de señal de aumento

Características del software

Nuestras máquinas de medición de visión pueden añadir sonda para realizar la función 3D
● Calibración fácil
● Toque desde múltiples ángulos
● Configuración rápida del sistema de coordenadas
● Compatible con toda la línea de estilos Renishaw
● Modulo CAD soportado (opcional)
● Producción de dibujos en 3D
● Compatible con la sonda estelar
● Medición de dimensiones 3D
● Medición combinada de la sonda de imagen y del tacto
● Soporte de soporte de sonda (opcional)

Parámetros

Los parámetros de nuestras máquinas de medición de la visión son los siguientes:

Modelo		Extra 200	Extra 300	Extra 400	Extra 500
Dimensión (mm) (LWH)		500540930	600740980	700840980	800940980
El valor de las emisiones de gases de efecto invernadero de los vehículos de la categoría M1 y N2 será el valor de las emisiones de gases de efecto invernadero de la categoría M1 y N2.		200100150	300200200	400300200	500400200
Precisión de medición (μm)		2.5+L/100	2.5+L/100	2.5+L/100	3+L/100
Repetitividad (μm)		2.5	2.5	2.5	3
Peso (kg)		El peso total	190 kg de peso	240 kg de peso	290 kg de peso
Imagen y medición	El CCD	200 mm (puede elevarse de acuerdo con los requisitos de los clientes)
	Lentes	Lente de zoom con abolladuras manuales 0,7-4,5X/lente de zoom automático 1-10X
	Magnificación	18-195X (sólo para referencia. Con diferentes cámaras y lentes, el aumento será diferente.)
	Campo de visión	8.1~1.3 mm
	Distancia de trabajo	108 mm
Resolución de escala lineal		0.5 μm ((0,1 μm para la opción)
Sistema de conducción		Control manual del eje X, del eje Y, control CNC de circuito cerrado del eje Z y función AUTU FOCUS disponibles
Iluminación		Luz de superficie LED de anillo de 4 secciones programable, luz de contorno LED paralela, luz de anillo LED de 8 secciones, coaxial, opcional

Función del software

El software de medición de la visión 3D INSPECT
● Ingrese el archivo CAD y mida
● Arreglo de piezas y medición macro
● enfoque automático y medición de altura
● La función de navegación ayuda a localizar rápidamente
● Función de medición geométrica potente
● Múltiples informes de datos y función de salida gráfica de datos
● Programa de usuario flexible
● Creación de elementos de referencia
● Función de detección de bordes muy potente
● Soporte para múltiples accesorios externos
● Cálculo automático de las tolerancias geométricas de los elementos
● Medición rápida y conveniente de la producción compleja

Información sobre la empresa

Nuestro cliente y agente

Preguntas frecuentes
P1: ¿ Es usted una fábrica o una empresa comercial?
A1: Somos una fábrica y le damos la respuesta más rápida en 24 horas.
P2: ¿En qué se dedica principalmente su empresa?
A2: producimos principalmente máquinas de medición de visión, máquinas de medición de coordenadas, accesorios CMM y VMM, etc.
P3: ¿Cómo elegir la especificación adecuada?
R3: Siempre que nos indique la variedad y el tamaño del producto a medir, nuestro equipo profesional le aconsejaría el instrumento de medición de especificaciones adecuadas.
P4: ¿Acepta el servicio personalizado?
A4: Asegúrese de que no solo podemos proporcionar máquinas típicas, sino también las máquinas personalizadas para las necesidades del cliente.
P5: ¿Cuál es su período de garantía?
A5: Nuestro período de garantía del producto es de 1 año. Nuestra calidad del producto es muy estable, y tenemos Se ha mejorado mucho en algunas piezas quebradibles.
