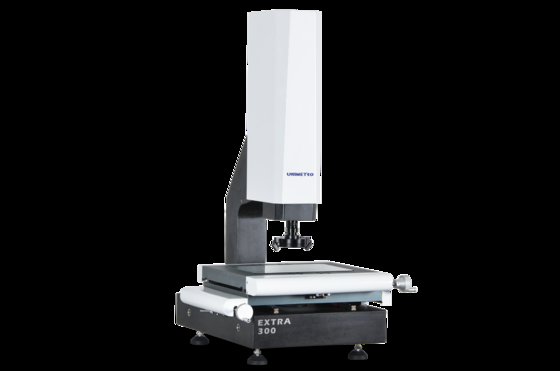

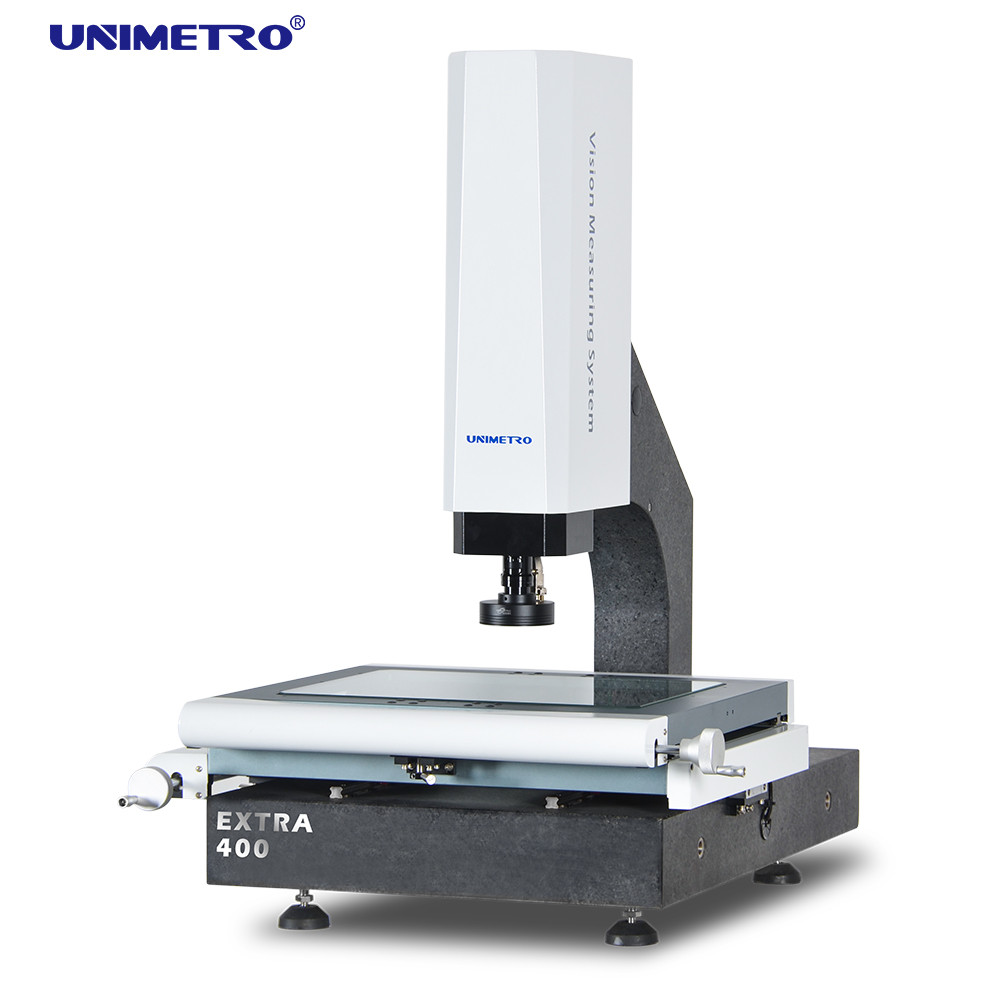

Perfilometría de la máquina VMM semiautomática Unimetro con repetibilidad de 2.5 micrómetros (E300)

Nuestra máquina de medición visual tiene las siguientes características:

▶ Base y columna de granito, excelente estabilidad;

▶ El eje Z adopta una guía lineal de alta precisión y un sistema de control de servomotor para realizar el enfoque automático, eliminar el error de enfoque artificial y mejorar la precisión y estabilidad de la medición;

▶ Mesa de trabajo de aluminio, hace que el control de movimiento reaccione rápido y sea flexible;

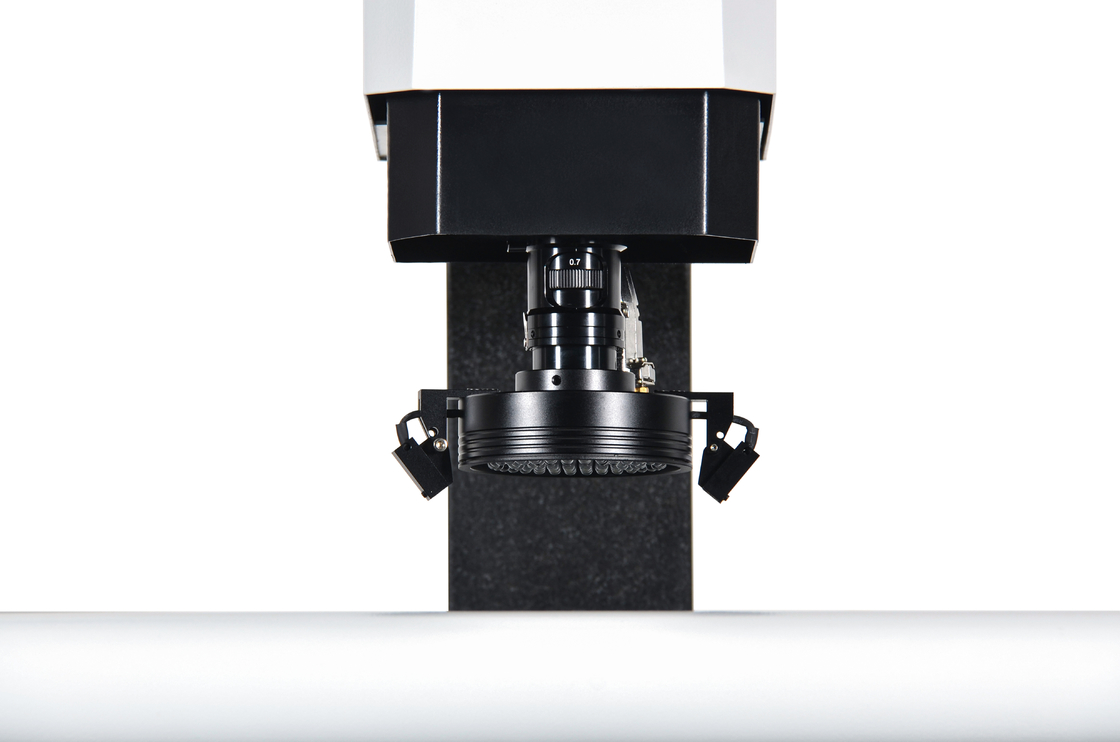

▶ Fuente de luz superficial LED programable de 3 anillos y 4 secciones, sistema de fuente de luz de contorno LED paralelo de transmisión, y el módulo de ajuste de luz incorporado del software puede controlar libremente el brillo de la luz en 3 anillos y 4 zonas.

Las configuraciones de nuestra máquina de medición visual son las siguientes:

◉ Escalas lineales de 3 ejes con resolución de 0.5um

◉ Cámara digital HD de 1.2M píxeles

◉ Caja de control central integrada

◉ Control motorizado del eje Z

◉ Guía lineal HIWIN

◉ Generador de impulsos manual para el control del movimiento del eje Z

◉ Con indicadores láser para posicionamiento y enfoque auxiliar

◉ Lente de zoom dentada manual de 0.7-4.5X con sensor de retroalimentación de señal de aumento

Nuestra máquina de medición visual puede agregar una sonda para realizar la función 3D

◉ Calibración fácil

◉ Toque de múltiples ángulos

◉ Configuración rápida del sistema de coordenadas

◉ Compatible con la línea completa de lápices Renishaw

◉ Módulo CAD compatible (Opcional)

◉ Salida de dibujo 3D

◉ Sonda estrella compatible

◉ Medición de dimensiones 3D

◉ Medición combinada de imagen y sonda táctil

◉ Soporte de bastidor de sonda (Opcional)

Los parámetros de nuestra máquina de medición visual se muestran en la siguiente tabla:

		Extra200	Extra300	Extra400	Extra500
Dimensión (mm) (LxWxH)		550*540*930	600*740*980	700*840*980	800*940*980
Rango de medición (mm) (XxYxZ)		200*100*150	300*200*200	400*300*200	500*400*200
Precisión de medición (μm)		2.5+L/100			3.0+L/100
Repetibilidad (μm)		2.5			3
Peso (kg)		140	190	240	290
Imagen y medición	Cámara	Cámara digital HD de 1.2M píxeles
	Lente	Lente de zoom dentada manual de 0.7-4.5X con sensor de retroalimentación de señal de aumento
	Ampliación	18-195X (Solo como referencia. Con diferentes cámaras y lentes, la ampliación será diferente)
	Campo de visión	8.1mm~1.3mm
	Distancia de trabajo	80mm
Resolución de la escala lineal		0.5μm (0.1μm opcional)
Sistema de conducción		Control manual de los ejes X, Y, control CNC de bucle cerrado del eje Z y función AUTO FOCUS disponible
Iluminación		Luz de superficie de anillo LED programable de 4 secciones, luz de contorno LED paralela, luz de anillo LED de 8 secciones, luz coaxial, para opción





SOFTWARE DE MEDICIÓN DE VISIÓN 3D INSPECT

El software UNIMETRO INSPECT3D tiene una interfaz de usuario amigable, fácil de aprender,

función potente, permite a los usuarios lograr una medición rápida y precisa.

El software ofrece una interfaz de usuario completa en inglés, también permite el desarrollo de nuevos idiomas.



◉ Entrada de archivo CAD y medición

◉ Programa de usuario flexible

◉ Creación de elementos de referencia

◉ Potente función de detección de bordes

◉ Soporte de múltiples accesorios externos

◉ Cálculo automático de la tolerancia geométrica de los elementos

◉ Medición de producción complicada de forma rápida y cómoda

Dongguan UNIMETRO Precision Machinery Co., Ltd

Dongguan UNIMETRO Precision Machinery Co., Ltd es un proveedor profesional de productos de metrología con 9 años de experiencia. Nos dedicamos al desarrollo, montaje y venta de máquinas de medición de visión, máquinas de inspección de herramientas, accesorios de metrología y dispositivos de metrología especiales. También estamos integrando los mejores recursos de metrología del mundo y hemos construido una cadena de suministro madura para otros equipos y productos de metrología. Los productos UNIMETRO se han vendido a más de 20 países y regiones, y contribuimos con nuestro servicio y soporte a diferentes clientes en diferentes industrias como moldes, inyección de plástico, electrónica, semiconductores, aviación y automoción. UNIMETRO tiene la ventaja líder de una destacada capacidad de I+D y un proceso de producción orientado a los detalles. Hemos obtenido más de 15 patentes para nuestros productos y siempre mantendremos la posición de liderazgo en innovación en la industria de la metrología. Profesional, sincero, responsable y honesto son los caracteres clave de la gente de UNIMETRO. ¡Y siempre esperamos una cooperación a largo plazo con usted! ¡UNIMETRO siempre ofrecerá nuestro mejor apoyo y recursos a nuestros socios!
