Sistema de medición visual de ensayo de moho - medición totalmente automática - accionamiento CNC

Prueba de molde Sistemas de medición visual Measuramiento automático

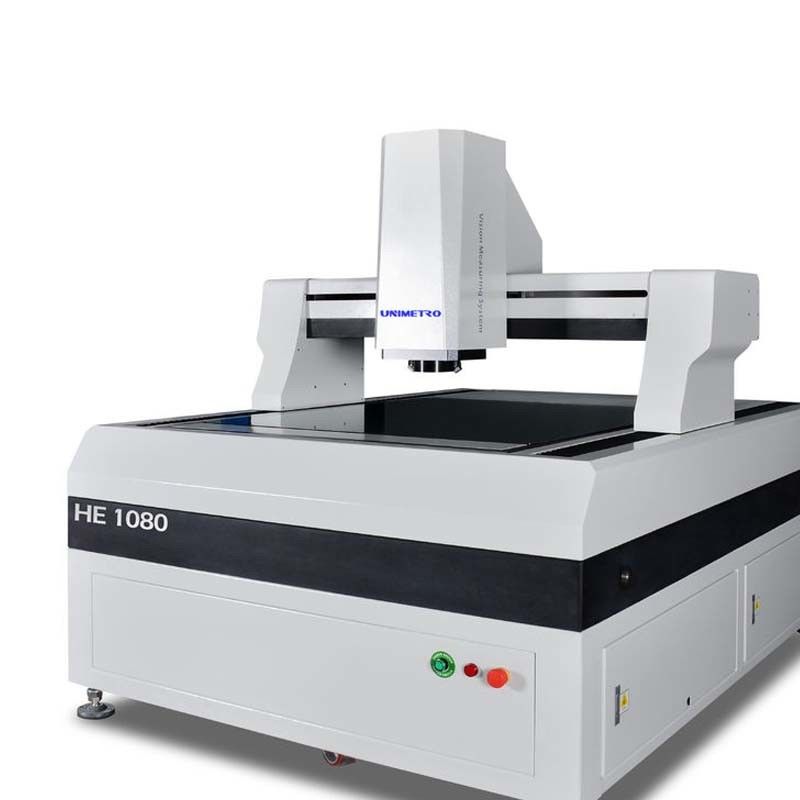

Los sistemas de medición visual de alta precisión de tipo pórtico de la serie HE combinan una alta precisión y una alta eficiencia, ofreciendo mediciones de alta velocidad para los elementos geométricos de diferentes tipos de piezas.La serie HE se utiliza ampliamente en diversas industrias y productos como PCBLos productos de la industria de la información y la comunicación se encuentran en el ámbito de la información y la comunicación.

El análisis de elementos finitos se introduce en el proceso de diseño de la serie HE, garantizando una alta rigidez y una estructura mecánica precisa.La base de la máquina está utilizando estructura de tipo puente móvil de marco cerrado, que es simple y ofrece una alta capacidad de carga y el mejor rendimiento de movimiento.

Características

>> La estructura del pórtico móvil y la pieza de trabajo se fijan durante la medición;
>> Cuatro ejes de control CNC de circuito cerrado totalmente automático, medición totalmente automática;
>> base y vigas de granito de grado 000, estables y fiables;
>> Regla de rejilla abierta con resolución de 0,1 um, alta precisión y buena estabilidad;
>> El tren de guía lineal de precisión, el tornillo de bolas de grado de molienda y el servomotor de CA de Panasonic aseguran la estabilidad de la precisión de posicionamiento del sistema de movimiento de la máquina;
>> Cámara a color de alta resolución para satisfacer los requisitos de observación clara y medición estable;
>> 6.5x lente de zoom automático continuo, zoom automático preciso, una corrección de píxel es suficiente;
>> La fuente de luz de superficie LED de 5 anillos programable de 8 zonas y el sistema de fuente de luz de contorno LED paralelo de transmisión pueden realizar un ajuste de brillo de 256 niveles de manera inteligente;
>> La sonda de contacto importada está configurada para realizar mediciones 3D;
>> Immeasuring4.2 software de medición automática de imágenes con derechos de propiedad independientes se proporciona de serie, que es potente y fácil de usar;

Parámetros

Información sobre la empresa

Nuestro cliente y agente

Preguntas frecuentes
P1: ¿ Es usted una fábrica o una empresa comercial?
A1: Somos una fábrica y le damos la respuesta más rápida en 24 horas.
P2: ¿En qué se dedica principalmente su empresa?
A2: producimos principalmente máquinas de medición de visión, máquinas de medición de coordenadas, accesorios CMM y VMM, etc.
P3: ¿Cómo elegir la especificación adecuada?
R3: Siempre que nos indique la variedad y el tamaño del producto a medir, nuestro equipo profesional le aconsejaría el instrumento de medición de especificaciones adecuadas.
P4: ¿Acepta el servicio personalizado?
A4: Asegúrese de que no solo podemos proporcionar máquinas típicas, sino también las máquinas personalizadas para las necesidades del cliente.
P5: ¿Cuál es su período de garantía?
A5: Nuestro período de garantía del producto es de 1 año. Nuestra calidad del producto es muy estable, y tenemos Se ha mejorado mucho en algunas piezas quebradibles.
