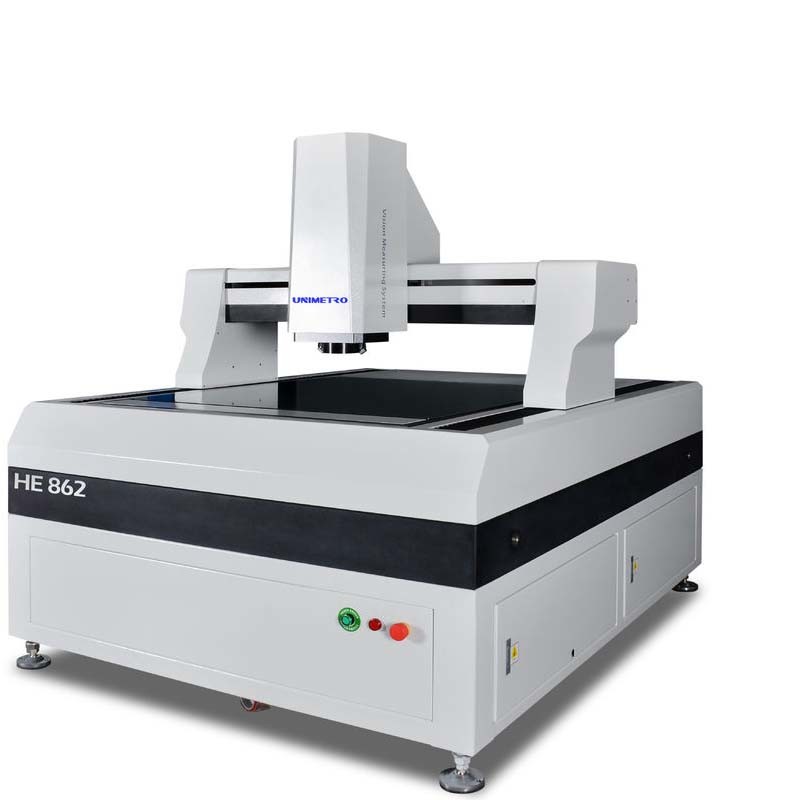

Máquina de alta resolución de la medida de Vision para la inyección plástica industrial

Equipo de medida óptico de la alta precisión para el vidrio plano




La máquina de la medida de Vision es un instrumento usado para la dimensión física exacta que mide, exactitud hasta el nivel del micrón, que es un instrumento de medida óptico usando la cámara para capturar la imagen del pedazo del trabajo, analiza el pixel de la imagen y calcula la 2.a dimensión con el software de medición. Es un ajuste modelo popular para la mayor parte del uso de medición y los usuarios finales de la 2.a dimensión exacta de diversas industrias, como molde, electrónica, el semiconductor, la inyección plástica, los productos 3C, la asistencia médica, aviación… etc. Es un instrumento importante usado en su proceso del control de calidad de productos, asegurando su exactitud de la dimensión de los productos, hace sus productos más competitivos.





Características

>> se fija la estructura movible del pórtico y el objeto al medir;
De >> control a circuito cerrado lleno-automático del CNC cuatro ejes, medida lleno-automática;
de >> base y haz del granito 000 grados, estable y confiable;
>> regla de rejilla abierta con la resolución de 0,1 um, de la alta precisión y de la buena estabilidad;
>> carril de guía linear de la precisión, tornillo de pulido de la bola del grado y motor servo de la CA de Panasonic asegurar la estabilidad de colocar la exactitud del sistema del movimiento de la máquina;
>> cámara de color de alta resolución para cumplir los requisitos de la observación clara y de la medida estable;
>> 6.5x el zoom automático continuo, enfoque automático exacto, una corrección del pixel es bastante;
>> 5 la fuente de luz de superficie de la zona LED del anillo 8 y el paralelo programables LED de la transmisión contornean el sistema de la fuente de luz pueden realizar el ajuste llano del brillo 256 inteligente;
>> la punta de prueba de contacto importada se configura realizar la medida 3D;
>> el software automático de la medida de la imagen Immeasuring4.2 con los derechos de propiedad independientes se proporciona como estándar, que es potente y fácil de utilizar;





Multidetector opcional óptico del equipo de medida para la medida 3D

>> iluminación: 4/8/40 luz del anillo de la superficie de las secciones LED; 48 secciones 4 colorean la luz del anillo del LED; El mueble 4 colorea la luz del anillo del LED
>> lente: Zoom abollado manual; Zoom auto, zoom abollado manual con la luz coaxial; Zoom auto con la luz coaxial.
>> punta de prueba del tacto: Equipos del MCP de Renishaw, error de medición <> >> sensor del laser: Sensor sin contacto del laser de KEYENCE; Sensor blanco de la medición de la luz.





Parámetros

Modelo	ÉL 652	HE862	HE1080	HE1210	HE1512	HE1812
X, viaje de Y (milímetros)	500*600	600*800	800*1000	1000*1200	1200*1500	1200*1800
viaje de Z-AXIS (milímetros)	200 (puede ser aumentado según los requisitos de clientes)
Capacidad de carga	aproximadamente 35 kilogramos
Dimensión (milímetros)	1700*1180*1750	1700*1280*1750	1900*1480*1750	2100*1680*1750	2500*1880*1750	2700*1880*1750
Peso (kilogramos)	1500	1800	2900	3200	4400	4800
Resolución	los 0.5μm (0.1um para la opción)
	Cámara	cámara digital de los 2M HD GIGA
	Zoom	ampliación auto profesional del zoom del zoom: 1~10X
	Ampliación video	18~195X (según los diversos modelos de la cámara seleccionada, su ampliación cambiará; la ampliación real está conforme a los datos medidos)
	FOV	8.1~1.3m m (según los diversos esquemas a juego de la cámara y de la lente, el campo visual cambiará por consiguiente, y el campo visual real está conforme a los datos medidos)
	Accuracy*	μm del ≤ (3+L/200)
Iluminación	Iluminación programable de la superficie de 5 secciones LED del anillo 8 (40 secciones suenan la luz, la luz coaxial, la luz movible del anillo del multicolor para la opción)
