Nombre de producto: | Instrumento de medida de la imagen | Dimensión: | 1900*1480*1750m m |
---|---|---|---|
Gama de medición: | 800*1000*200m m | Exactitud de medición: | 3+L/200um |
Repetibilidad: | 3 | resolución linear de la escala: | 0.1um |
sistema de conducción: | Control del CNC, control del sistema de conducción del servo de la CA del cierre-lazo, de la palanca | Iluminación: | 5-ring, luz del anillo de 8-section LED |
Alta luz: | equipo de medida óptico 1500Kg,Equipo de medida óptico para el vidrio plano,equipo de medida óptico 220V |

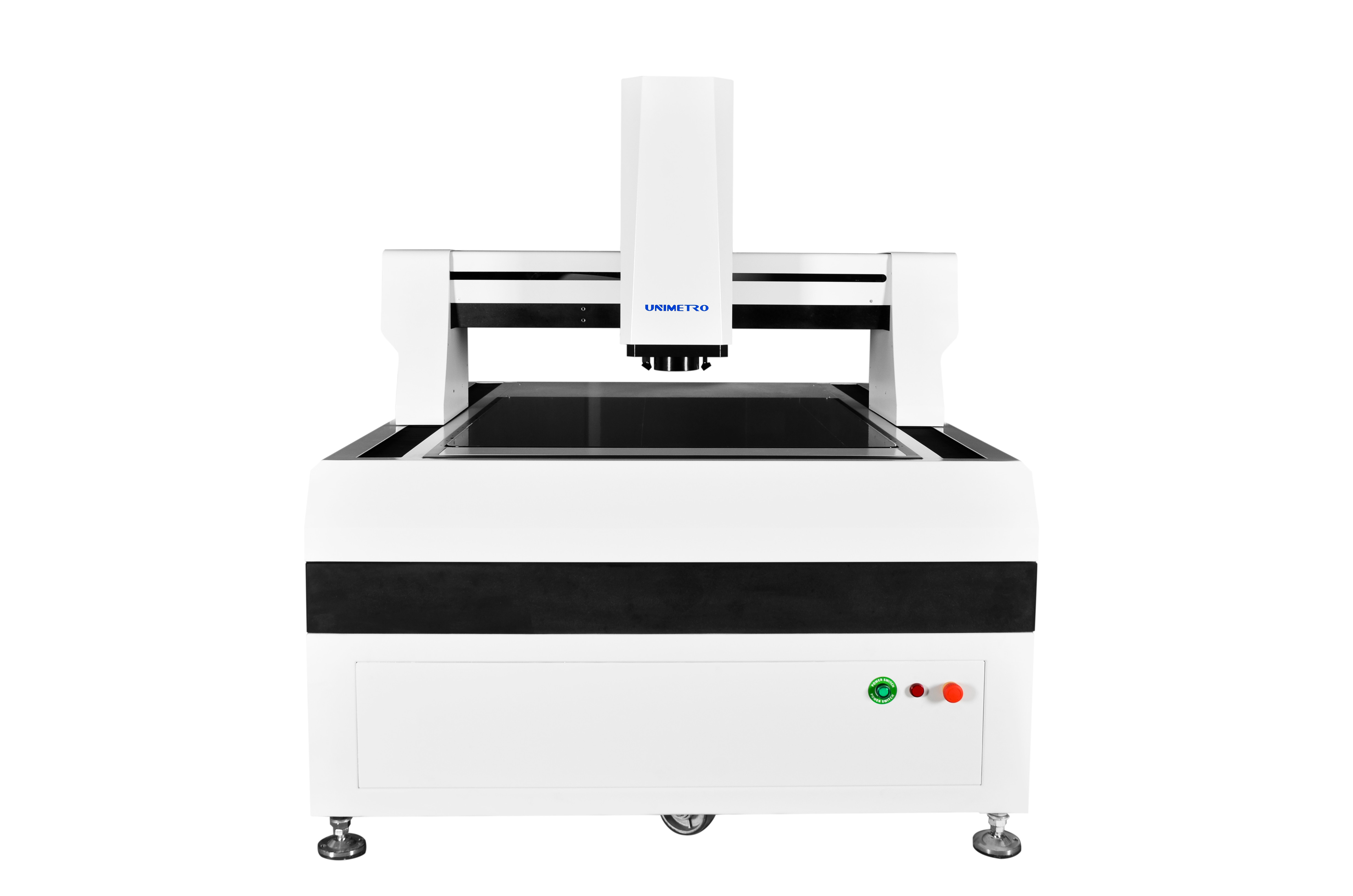

Equipo de medida óptico de la alta precisión para el vidrio plano
La máquina de la medida de Vision es un instrumento usado para la dimensión física exacta que mide, exactitud hasta el nivel del micrón, que es un instrumento de medida óptico usando la cámara para capturar la imagen del pedazo del trabajo, analiza el pixel de la imagen y calcula la 2.a dimensión con el software de medición. Es un ajuste modelo popular para la mayor parte del uso de medición y los usuarios finales de la 2.a dimensión exacta de diversas industrias, como molde, electrónica, el semiconductor, la inyección plástica, los productos 3C, la asistencia médica, aviación… etc. Es un instrumento importante usado en su proceso del control de calidad de productos, asegurando su exactitud de la dimensión de los productos, hace sus productos más competitivos.
Diseño óptico del mecanismo del equipo de medida
>> la estructura móvil adoptada del puente del marco cerrado entero, fijó el objeto de medición, la fuerza de sustentación grande, y el funcionamiento del buen funcionamiento.
>> introduzca la tecnología del análisis de elemento finito en diseño mecánico para asegurar alta rigidez y la alta precisión estructura mecánica.
>> base del mármol del granito del grado 000, resistencia de alta resistencia, a la corrosión y buena estabilidad.
>> mesa de trabajo del tratamiento de superficie del óxido de aluminio --- control de acción rápido y flexible, durable y hermoso.
Configuración de equipo óptica de medida
>> regla de rejilla abierta, resolución 0.1um, alta precisión y buena estabilidad.
>> carril de guía linear de la precisión, tornillo de la bola de la amoladora y del motor servo de la CA asegurar la estabilidad de colocar la exactitud del sistema de la máquina.
de los >> la cámara digital de alta definición de Giga del color del pixel 2M cabe los requisitos de la observación clara y de la medida estable.
>> 6.5X lente óptica de alta definición, enfoque automático exacto, una vez calibración rápida del pixel.
>> fuente de luz de superficie programable de 8 secciones LED con fuente de luz paralela del contorno del LED (verde o blanco).
>> control del CNC, control del sistema de conducción del servo de la CA del cierre-lazo, de la palanca de mando, del ratón o del teclado.
Multidetector opcional óptico del equipo de medida para la medida 3D
Iluminación: 4/8/40 luz del anillo de la superficie de las secciones LED; 48 secciones 4 colorean la luz del anillo del LED; El mueble 4 colorea la luz del anillo del LED
Lente: Zoom abollado manual; Zoom auto, zoom abollado manual con la luz coaxial; Zoom auto con la luz coaxial.
Punta de prueba del tacto: Equipos del MCP de Renishaw, sensor de medición <>
del laser del error: Sensor sin contacto del laser de KEYENCE; Sensor blanco de la medición de la luz.
PARÁMETROS
Nuestros detalles grandes de la máquina de medición de la visión están tan debajo de demostraciones de la carta:
Modelo | HE652 | HE862 | HE1080 | HE1210 | HE1512 | HE1812 |
X, viaje de Y (milímetros) | 500*600 | 600*800 | 800*1000 | 1000*1200 | 1200*1500 | 1200*1800 |
viaje de Z-AXIS (milímetros) | 200 (puede ser aumentado según los requisitos de clientes) | |||||
Capacidad de carga | aproximadamente 35 kilogramos | |||||
Dimensión (milímetros) | 1700*1180*1750 | 1700*1280*1750 | 1900*1480*1750 | 2100*1680*1750 | 2500*1880*1750 | 2700*1880*1750 |
Peso (kilogramos) | 1500 | 1800 | 2900 | 3200 | 4400 | 4800 |
Resolución | los 0.5μm (los 0.1μm para la opción) | |||||
Cámara | cámara digital de los 2M HD GIGA | |||||
Zoom | ampliación auto profesional del zoom del zoom: 1~10X | |||||
Ampliación video | 18~195X | |||||
(Según los diversos modelos de la cámara seleccionada, su ampliación cambiará; la ampliación real está conforme a los datos medidos) | ||||||
FOV | 8.1~1.3m m | |||||
(Según los diversos esquemas a juego de la cámara y de la lente, el campo visual cambiará por consiguiente, y el campo visual real está conforme a los datos medidos) | ||||||
Accuracy* | μm del ≤ (3+L/200) | |||||
Iluminación | Iluminación programable de la superficie de 5 secciones LED del anillo 8 | |||||
(40 secciones suenan la luz, la luz coaxial, la luz movible del anillo del multicolor para la opción) |
