Sistema de medición de visión óptica CNC, diseño compacto con certificación CE

CNC Optical Vision Measuring System, Compact Design with CE Certification

Informacion basica

Lugar de origen:	CHINA
Nombre de la marca:	UNIMETRO
Certificación:	CE ISO
Número de modelo:	PICO

Cantidad de orden mínima:	1
Precio:	Discussible
Detalles de empaquetado:	caso de madera
Tiempo de entrega:	10~20days
Condiciones de pago:	LC, T/T
Capacidad de la fuente:	30 por mes

Mejor precio Contactar ahora

Información detallada

Dimensión:	8106101055m m	Rango de medición:	300200200 mm
Exactitud:	3+l/200um	Repetibilidad:	3um
Peso:	330 kilos	Cámara:	Cámara CCD de grado industrial
Lente:	0.7-4.5x	Distancia de trabajo:	108mm
Resolución de escala lineal:	0.0005 mm	Garantía:	24 meses
Resaltar:	Tipo compacto sistema de medición de Vision , Sistemas de medición del CNC Vision , Sistema de medición de Vision del CE

Descripción de producto

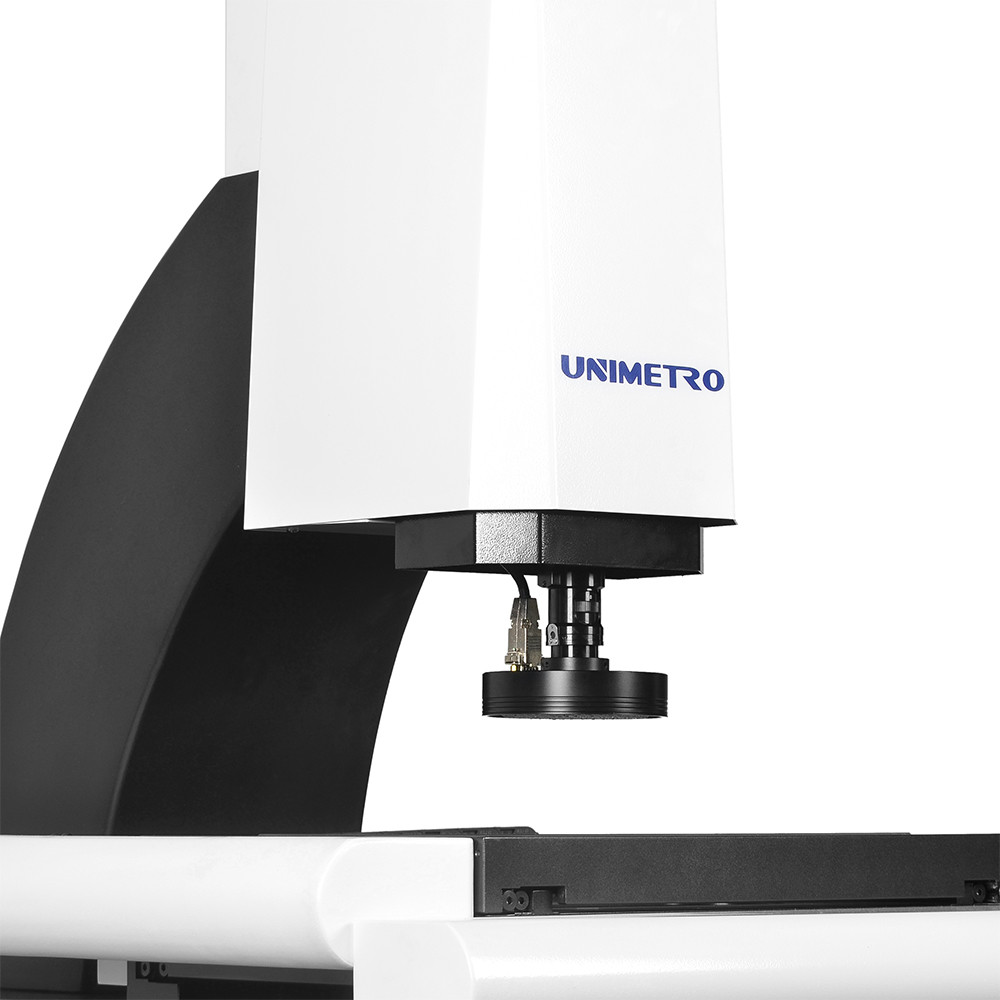

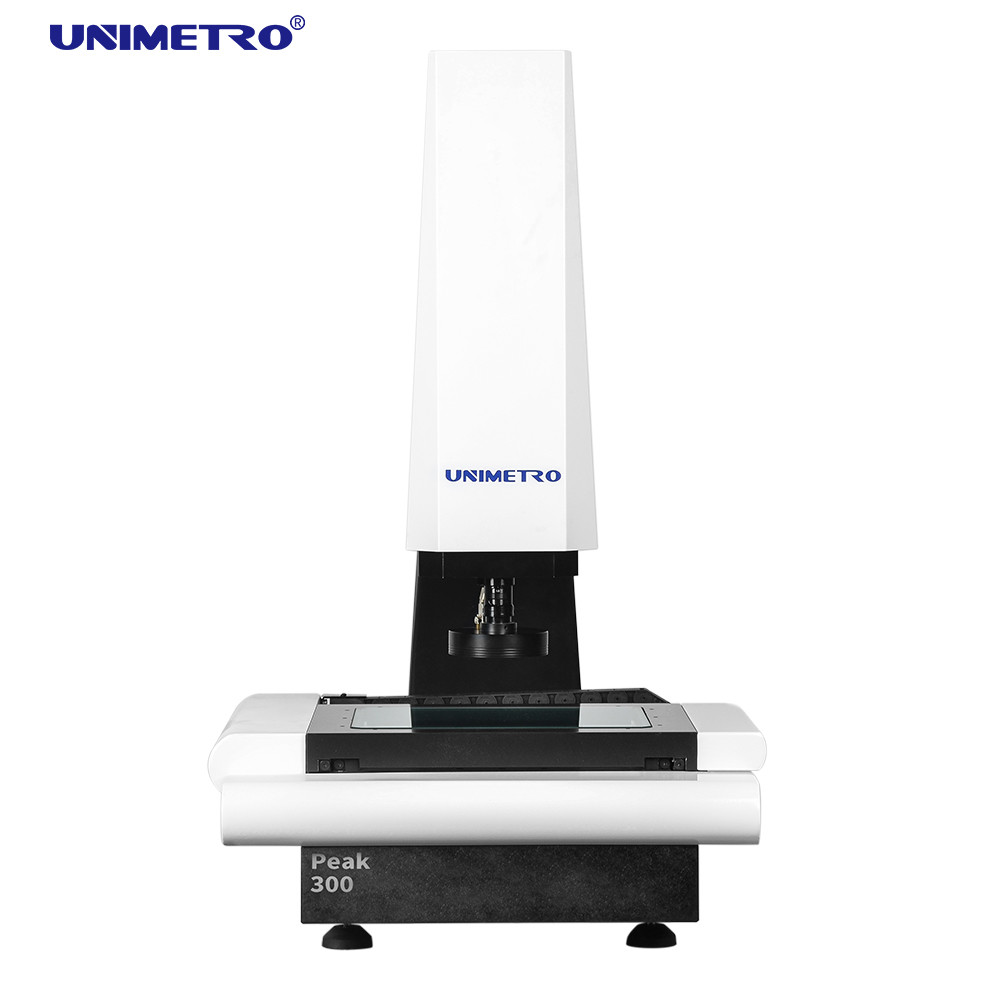

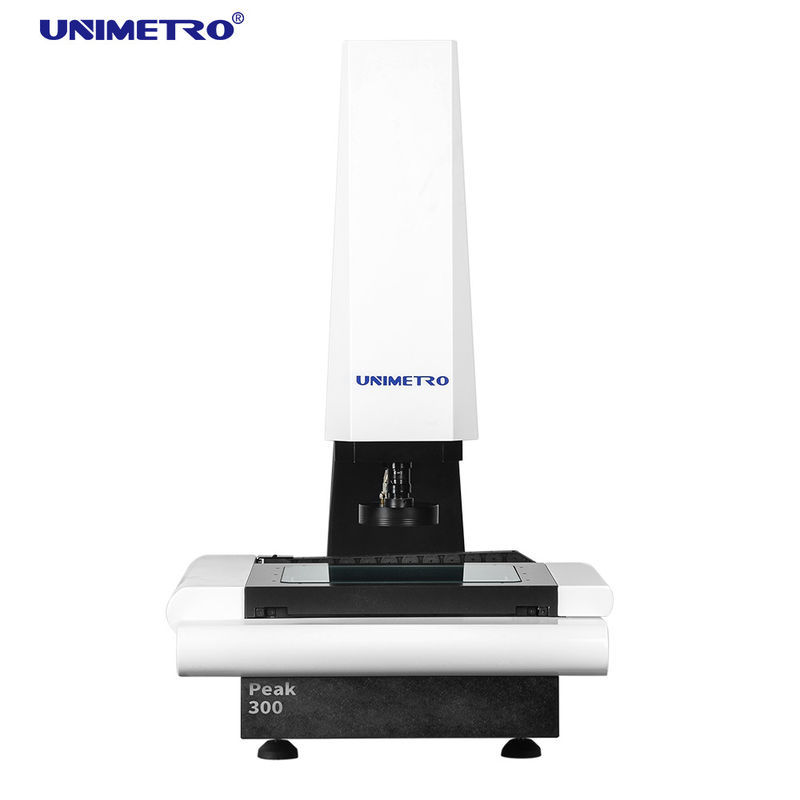

Sistema de medición de visión óptica CNC, diseño compacto con certificación CE

Equipo de medición óptica CNC de tipo compacto

El equipo de medición óptica es un instrumento que se utiliza para medir dimensiones físicas precisas con una precisión de hasta micras. Esta máquina de medición por visión utiliza tecnología de cámara para capturar imágenes de piezas de trabajo, analizar píxeles de imágenes y calcular dimensiones 2D mediante software de medición avanzado.

El equipo de medición óptica CNC es un potente dispositivo de medición de dimensiones diseñado para procesos de control de calidad de producción en masa. Configurados con un potente software que hace que el proceso de medición sea programable, los usuarios pueden lograr mediciones de productos de gran volumen a través de procesos completamente automáticos. El equipo de medición óptica de la serie PEAK es un modelo económico de sistemas de visión CNC totalmente automáticos desarrollados por UNIMETRO.

El diseño simple e integrado permite una fabricación rentable manteniendo una alta precisión de medición y un rendimiento óptimo. Los usuarios se benefician de una alta eficiencia y ahorros en costos laborales con una máquina de medición por visión totalmente CNC a un precio competitivo.

Configuración de hardware

Escalas lineales de 3 ejes con resolución de 0,5 μm

Función de enfoque automático de alto rendimiento

Platina de trabajo de aluminio con anodizado duro.

Compatible con sonda táctil Renishaw (opcional)

Anillo de luz LED de 3 anillos y 8 secciones con control por software

Luz de contorno LED con trayectoria de luz paralela con control por software

Sensor confocal de desplazamiento de fibra (opcional)

Guía lineal HIWIN

Control motorizado del eje Z

Caja de control central integrada

Cámara CCD de grado industrial

Generador de impulsos manual para control de movimiento del eje Z

Indicadores láser para posicionamiento auxiliar y enfoque (opcional)

Lente de zoom manual abollada de 0,7-4,5X con sensor de retroalimentación de señal de aumento

Aplicaciones de equipos de medición óptica

Compatible con la línea completa de sensores de medición de fibra Omron para capacidades de medición de precisión mejoradas
Mediciones estables de superficies inclinadas o curvas.
Medidas estables de diferentes tipos de materiales.
Mediciones estables de superficies lisas o rugosas
Compatible con la sonda táctil Renishaw para funcionalidad de medición 2D y 3D opcional en una sola máquina
El software calcula la compensación entre la lente óptica y la sonda táctil, asegurando que todas las mediciones estén dentro de un sistema de coordenadas.
Los resultados de medición se pueden generar como dibujos 3D para aplicaciones de ingeniería inversa.

Funciones del software del equipo de medición óptica

El software UNIMETRO INSPECT3D presenta una interfaz fácil de usar que es fácil de aprender y al mismo tiempo ofrece una potente funcionalidad para una medición rápida y precisa. El software proporciona una interfaz de usuario completa en inglés y admite el desarrollo adicional del idioma.

Ingrese el archivo CAD y mida

Conjunto de piezas y macromedición.

Enfoque automático y medición de altura.

Función de navegación para una localización rápida

Potente función de medición geométrica

Múltiples informes de datos y salida de datos gráficos.

Programa de usuario flexible

Creando elementos de referencia

Potente función de detección de bordes

Admite múltiples accesorios externos

Cálculo automático de tolerancia geométrica.

Medición de producciones complicadas de forma rápida y cómoda

Parámetros técnicos

Modelo	PICO 300	PICO 400
Dimensión (mm) (LWH)	8506501060	10008001080
Rango de medición (mm) (XYZ)	300200200	400300200
Precisión (μm)	3+L/200	3+L/200
Repetibilidad (μm)	3	3
Peso (kg)	120	150
Cámara	Cámara CCD analógica de calidad industrial y tarjeta de vídeo SV2000E
Lente	Lente de zoom manual abollado 0.7-4.5X / Lente de zoom manual de 0.7-4.5X con retroalimentación de señal (Opcional) / Lente de zoom automático (Opcional)
Aumento	18-188X (diferente combinación de cámara y lente genera un rango de aumento diferente)
campo de visión	8,1-1,3 mm (diferente combinación de cámara y lente genera un rango de campo de visión diferente)
Distancia de trabajo	108mm
Resolución de escalas lineales	0,0005 mm
Iluminación	3 anillos programables, luz de anillo de superficie de 8 secciones, luz de contorno paralela programable
