Máquina de Medición de Voltaje de Imagen Programable (Serie PEAK)

Programmable Image Voltage Measurement Machine (PEAK Series)

Informacion basica

Lugar de origen:	CHINA
Nombre de la marca:	UNIMETRO
Certificación:	CE ISO
Número de modelo:	PICO

Cantidad de orden mínima:	1
Precio:	Discussible
Detalles de empaquetado:	caso de madera
Tiempo de entrega:	10~20days
Condiciones de pago:	L/C, T/T
Capacidad de la fuente:	30 por mes

Mejor precio Contactar ahora

Información detallada

Dimension:	9607101075mm	Measuring range:	400300200mm
Accuracy:	3+L/200um	Repeatability:	3um
Weight:	380kg	Camera:	Industrial grade CCD camera
Lens:	0.7-4.5X	Working distance:	108mm
Linearscale resolution:	0.0005mm	Warranty:	24 months
Resaltar:	imagen 2.5d que mide la máquina Vmm , Máquina programable Vmm , máquina de 380kg Vmm

Descripción de producto

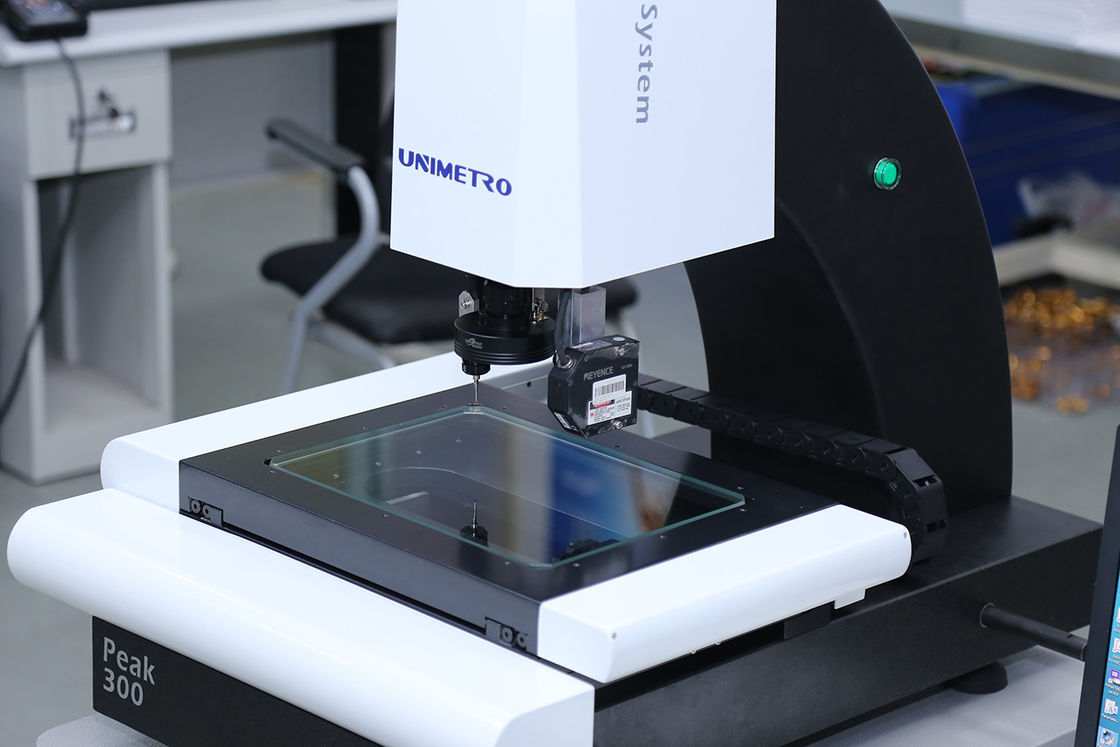

Equipo de medición de imágenes 2.5d programable / Máquina VMM para medir la altura

El equipo de medición de imágenes es un instrumento utilizado para la medición precisa de dimensiones físicas, con una precisión de hasta nivel de micras. La máquina de medición por visión es un instrumento de medición óptico que utiliza la cámara para capturar la imagen de la pieza de trabajo, analizar el píxel de la imagen y calcular la dimensión 2D con el software de medición.

El equipo de medición de imágenes CNC es un potente dispositivo de medición de dimensiones diseñado para el proceso de control de calidad en la producción en masa. Está configurado con un potente software que hace que el proceso de medición sea programable, los usuarios pueden lograr la medición de productos de gran cantidad mediante un proceso totalmente automático. La serie PEAK Image Measuring Equipment es un modelo económico de visión CNC totalmente automático desarrollado por UNIMETRO.

El diseño simple e integrado nos permite construir la máquina con un menor costo, al mismo tiempo que mantenemos la alta precisión de medición y el mejor rendimiento. Los usuarios pueden disfrutar de la ventaja de la alta eficiencia y el ahorro de costos laborales de una máquina de medición por visión CNC completa con un precio muy bajo.

Configuración de hardware

◉ Escalas lineales de resolución de 3 ejes de 0,5 um
◉ Función de enfoque automático de alto rendimiento
◉ Etapa de trabajo de aluminio y anodizado duro

◉ Compatible con la sonda táctil Renishaw (opcional)

◉ Luz de anillo LED de 3 anillos y 8 secciones con control de software y programable

◉ Luz de contorno LED de trayectoria de luz paralela con control de software y programable

◉ Sensor de desplazamiento de fibra confocal (opcional)

◉ Guía lineal HIWIN

◉ Control motorizado del eje Z

◉ Caja de control central integrada

◉ Cámara CCD de grado industrial

◉ Generador de impulsos manual para el control del movimiento del eje Z

◉ Con indicadores láser para posicionamiento y enfoque auxiliares (opcional)

◉ Lente de zoom dentada manual de 0,7-4,5X con sensor de retroalimentación de señal de aumento

Aplicación del equipo de medición de imágenes

1) La serie PEAK Image Measuring Equipment es compatible con la línea completa de sensores de medición de fibra Omron, lo que ofrece; Más posibilidades de requisitos de medición precisos.

2) Mediciones estables de superficies inclinadas o curvas
3) Mediciones estables de diferentes tipos de materiales
4) Mediciones estables de superficies lisas o rugosas

5) La serie PEAK Image Measuring Equipment es compatible con la sonda táctil Renishaw como configuración opcional. Los usuarios pueden lograr fácilmente la función de medición 2D y 3D en una máquina.
6) El software puede calcular el desplazamiento entre la lente óptica y la sonda táctil, lo que garantiza que todos los resultados de medición estén dentro de un sistema de coordenadas. Los resultados de la medición se pueden emitir como un dibujo 3D para ingeniería inversa.

Funciones del software

El software UNIMETRO INSPECT3D tiene una interfaz de usuario fácil de usar, fácil de aprender, con una función potente, que permite a los usuarios lograr una medición rápida y precisa.

El software ofrece una interfaz de usuario completa en inglés, y también permite el desarrollo de nuevos idiomas.

◉ Entrada de archivo CAD y medición

◉ Matriz de piezas y medición macro

◉ Enfoque automático y medición de altura

◉ La función de navegación ayuda a la localización rápida

◉ Potente función de medición geométrica

◉ Múltiples informes de datos y función de salida de datos gráficos

◉ Programa de usuario flexible

◉ Creación de elementos de referencia

◉ Potente función de detección de bordes

◉ Soporte de múltiples accesorios externos

◉ Cálculo automático de la tolerancia geométrica de los elementos

◉ Medición de producción complicada de forma rápida y cómoda

Parámetros

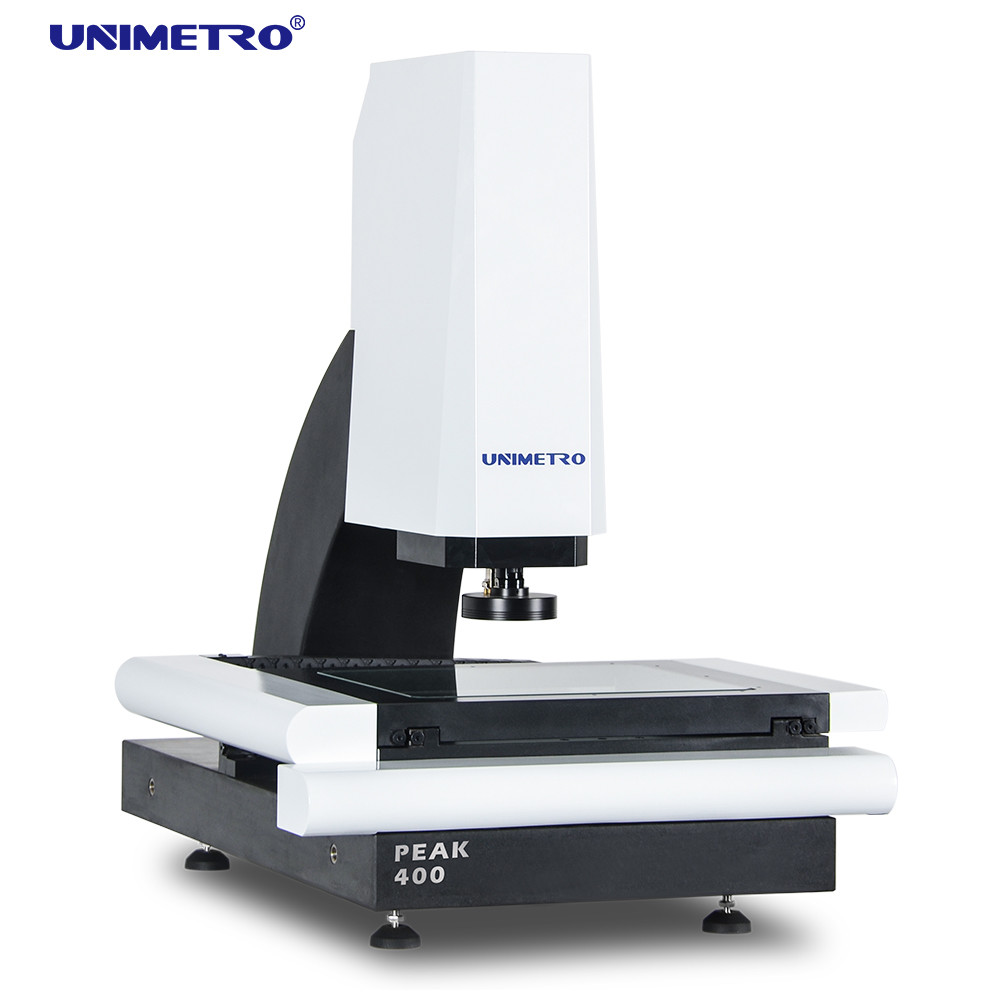

Modelo	PEAK 300	PEAK 400
Dimensión (mm) (LWH)	8506551075	9957951080
Rango de medición (mm) (XYZ)	300200200	400300200
Precisión (μm)	3+L/200	3+L/200
Repetibilidad (μm)	3	3
Peso (kg)	190	275
Cámara	Cámara CCD analógica de grado industrial y tarjeta de video SV2000E
Lente	Lente de zoom dentada manual 0.7-4.5X / Lente de zoom manual 0.7-4.5X con retroalimentación de señal (Opcional) / Lente de zoom automático (Opcional)
Ampliación	18-188X (La diferente combinación de cámara y lente conduce a un rango de ampliación diferente
FOV	8.1-1.3mm (La diferente combinación de cámara y lente conduce a un rango FOV diferente)
Distancia de trabajo	80mm
Resolución de escalas lineales	0.5um
Iluminación	Luz de anillo de superficie programable de 3 anillos, 8 secciones, luz de contorno paralela programable

Información de la empresa

Nuestro cliente y agente

Preguntas frecuentes
P1: ¿Es usted una fábrica o una empresa comercial?
A1: Somos una fábrica y le damos la respuesta más rápida en 24 horas.
P2: ¿En qué se especializa principalmente su empresa?
A2: Producimos principalmente máquinas de medición por visión, máquinas de medición de coordenadas, accesorios CMM&VMM, etc.
P3: ¿Cómo elegir la especificación adecuada?
A3: Siempre que nos diga la variedad y el tamaño del producto a medir, nuestro equipo profesional le aconsejará sobre el instrumento de medición con las especificaciones adecuadas.
P4: ¿Aceptan servicios personalizados?
A4: ¡Por supuesto! Podemos proporcionar no solo máquinas típicas, sino también máquinas personalizadas según las necesidades del cliente.
P5: ¿Cuál es su período de garantía?
A5: El período de garantía de nuestro producto es de 1 año. La calidad de nuestro producto es muy estable y hemos mejorado mucho en algunas piezas rompibles. Puede estar seguro de la calidad de nuestro producto.
