Máquina de medición de visión VMM 2D CNC con múltiples tamaños disponibles

2D CNC VMM Vision Measurement Machine With Multiple Sizes Available

Informacion basica

Lugar de origen:	CHINA
Nombre de la marca:	UNIMETRO
Certificación:	CE, ISO
Número de modelo:	PICO

Cantidad de orden mínima:	1 juego
Precio:	Discussible
Detalles de empaquetado:	caso de madera
Tiempo de entrega:	10~20days
Condiciones de pago:	L/C, T/T, D/P, T/T, Western Union, MoneyGram
Capacidad de la fuente:	30 por mes

Mejor precio Contactar ahora

Información detallada

Dimensión:	960 * 710 * 1075 mm	Rango de medición:	400300200 mm
Precisión:	3+L/200um	Repetibilidad:	3um
Peso:	380 kg	Cámara:	Cámara CCD de grado industrial
Lente:	0.7-4.5X	distancia de trabajo:	108,0 mm
Resolución de Linearscale:	0.0005m m	Garantización:	24 meses
Resaltar:	VMM máquina de la medida de Vision , 2.a máquina de la medida de Vision , máquina linear de la medida de la manera de la guía de HIWIN

Descripción de producto

Sistema de inspección óptica CNC para la medición del ángulo con un precio más bajo

El sistema de inspección óptica es un instrumento utilizado para medir con precisión las dimensiones físicas, con precisión hasta el nivel de micrón.Máquina de medición de la visión un instrumento de medición óptico que utiliza la cámara para capturar la imagen de la pieza de trabajo, analizar el píxel de la imagen y calcular la dimensión 2D con el software de medición.

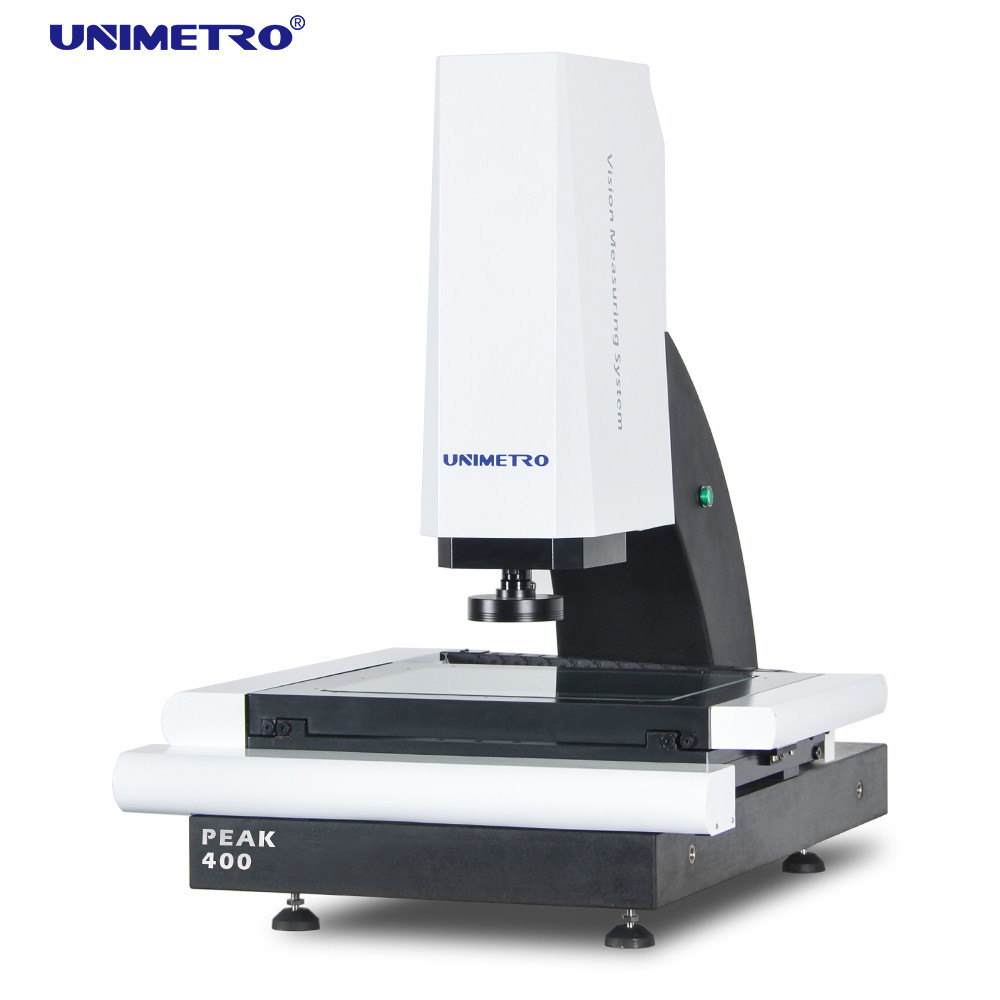

El sistema de inspección óptica CNC es un potente dispositivo de medición de dimensiones diseñado para el proceso de control de calidad de producción en masa.Está configurado con un potente software que hace programable el proceso de mediciónLa serie PEAK es un modelo económico de visión CNC totalmente automática desarrollado por UNIMETRO.

El diseño sencillo e integrado nos permite construir la máquina con un menor costo, manteniendo al mismo tiempo la alta precisión de medición y el mejor rendimiento.Los usuarios pueden disfrutar de la ventaja de la alta eficiencia y el ahorro de costes laborales de una máquina de medición CNC Vision completa con un precio muy bajo.

Configuración del hardware

Escalas lineales de 3 ejes con resolución de 0,5 mm
Función de enfoque automático de alto rendimiento
¢ Trabajo de aluminio y anodizado duro

Compatible con la sonda táctil Renishaw (opcional)

- 3 anillos 8 secciones de luz LED de anillo de control de software y programable

- Control de software de luz de contorno LED paralela y programable

El sensor de desplazamiento de fibra confocal (opcional)

¢ Dirección de guía lineal HIWIN

Control motorizado del eje Z

¢ Caja de control del núcleo integrada

¢ Cámara CCD de calidad industrial

¢ Generador de pulso manual para el control del movimiento del eje Z

Con indicadores láser para posicionamiento y enfoque auxiliares (opcional)

Lente de zoom manual con abolladuras de 0,7-4,5X con sensor de retroalimentación de señal de aumento

Máquina de medición de visión VMM 2D CNC con múltiples tamaños disponibles 0

Funciones del software

1) La serie PEAK VMM es compatible con toda la línea de sensores de medición de fibra de Omron, que ofrece; Más posibilidad de requerimiento de medición precisa.

2) Medidas estables de las superficies inclinadas o curvas
3) Medidas estables de diferentes tipos de materiales
4) Medidas estables de superficies lisas o gruesas

5) La serie PEAK VMM es compatible con la sonda táctil Renishaw como configuración opcional. Los usuarios pueden lograr fácilmente la función de medición 2D y 3D en una máquina.
6) El software puede calcular el desplazamiento entre la lente óptica y la sonda táctil, se asegura de que todos los resultados de medición están dentro de un sistema de coordenadas.Los resultados de medición pueden ser presentados como dibujos 3D para ingeniería inversa.

Funciones del software del sistema de inspección óptica

El software UNIMETRO INSPECT3D tiene una interfaz de usuario amigable, fácil de aprender, función potente, permite a los usuarios lograr mediciones rápidas y precisas.

El software ofrece una interfaz de usuario completa en inglés, también permite el desarrollo de nuevos idiomas.

Input CAD archivo y medida

¢ Misión de la matriz de piezas y macro medición

- enfoque automático y medición de altura

La función de navegación ayuda a localizar rápidamente

Función de medición geométrica potente

¢ Reporte de datos múltiple y función de salida de datos gráficos

Programa de usuario flexible

Crear elementos de referencia

Función de detección de bordes

Apoyo a múltiples accesorios externos

Calculación automática de las tolerancias geométricas de los elementos

¢ Medición rápida y conveniente de la producción compleja

Parámetros

Modelo	Pico 300	PEC 400
Dimensión (mm) (LWH)	8506501060	10008001080
El número de unidades de la unidad de ensayo deberá ser el siguiente:	300200200	400300200
Precisión ((μm)	3+L/200	3+L/200
Repetitividad (μm)	3	3
Peso (en kg)	120	150
La cámara	Cámara CCD analógica de grado industrial y tarjeta de vídeo SV2000E
Lentes	Lente de zoom manual con abolladura 0.7-4.5X / 0.7-4.5X con retroalimentación de la señal (opcional) / lente de zoom automático (opcional)
Magnificación	18-188X (Una combinación diferente de cámara y lente da lugar a un rango de aumento diferente
Ventajas en el mercado	8.1-1.3mm (Una combinación diferente de cámara y lente da lugar a un rango FOV diferente)
Distancia de trabajo	108 mm
Resolución de las escalas lineales	0.0005 mm
Iluminación	Luz de anillo de superficie programable de 3 anillos, 8 secciones, luz de contorno paralela programable

Información sobre la empresa

Nuestro cliente y agente

Preguntas frecuentes
P1: ¿ Es usted una fábrica o una empresa comercial?
A1: Somos una fábrica y le damos la respuesta más rápida en 24 horas.
P2: ¿En qué se dedica principalmente su empresa?
A2: producimos principalmente máquinas de medición de visión, máquinas de medición de coordenadas, accesorios CMM y VMM, etc.
P3: ¿Cómo elegir la especificación adecuada?
R3: Siempre que nos indique la variedad y el tamaño del producto a medir, nuestro equipo profesional le aconsejaría el instrumento de medición de especificaciones adecuadas.
P4: ¿Acepta el servicio personalizado?
A4: Asegúrese de que no solo podemos proporcionar máquinas típicas, sino también las máquinas personalizadas para las necesidades del cliente.
P5: ¿Cuál es su período de garantía?
A5: Nuestro período de garantía del producto es de 1 año. Nuestra calidad del producto es muy estable, y tenemos Se ha mejorado mucho en algunas piezas quebradibles.
