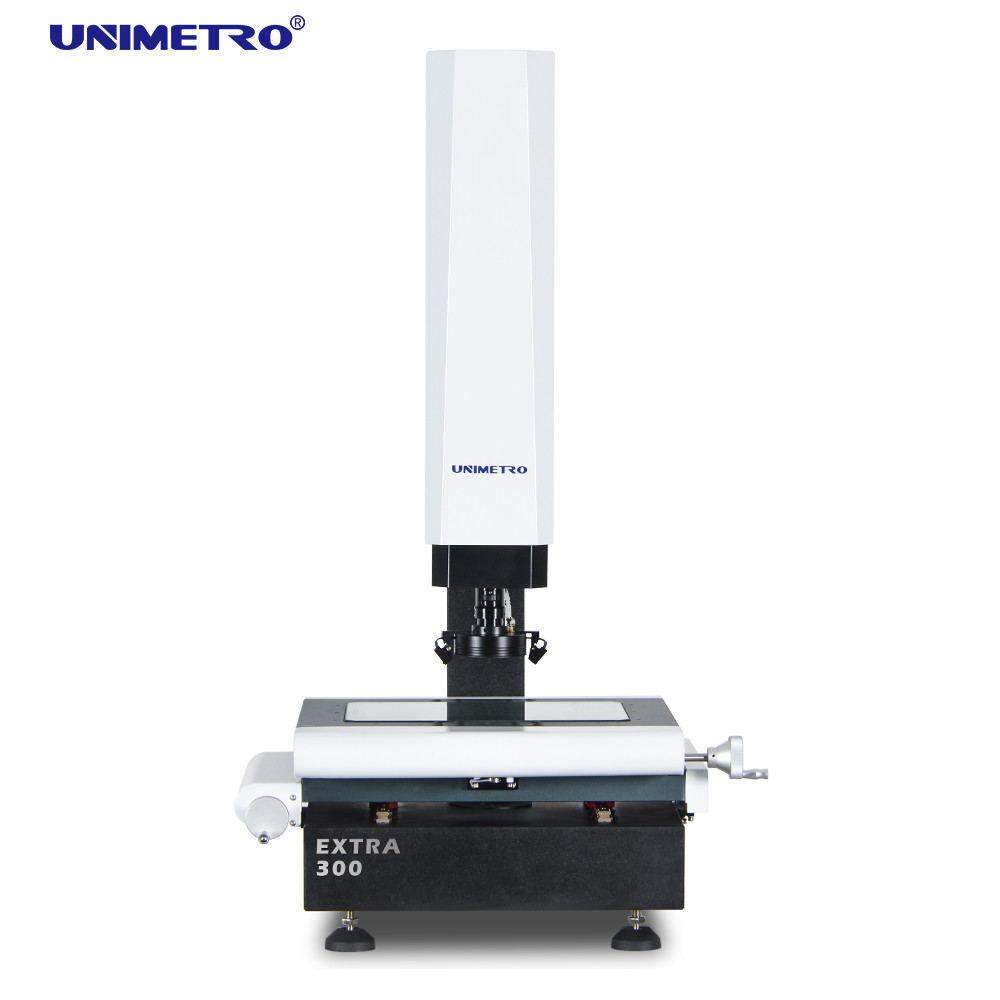

Operación Manual de la Máquina VMM 2D, Equipada con Función de Enfoque Automático en el Eje Z

Manual Operation Of 2D VMM Machine, Equipped With Z-Axis Automatic Focusing Function
Manual Operation Of 2D VMM Machine, Equipped With Z-Axis Automatic Focusing Function
Informacion basica
Lugar de origen: CHINA
Nombre de la marca: UNIMETRO
Certificación: CE,ISO
Número de modelo: Adicional
Cantidad de orden mínima: 1 juego
Precio: Discussible
Detalles de empaquetado: caso de madera
Tiempo de entrega: 5~15days
Condiciones de pago: L/C, T/T
Capacidad de la fuente: 40
Mejor precio Contactar ahora
Información detallada
Nombre del producto: máquina de medición de la visión Movimiento del eje de Z: Motorizados
Control del movimiento del eje de Z: Teclado, software Enfocar: Automático
X, movimiento de Y: manual Dimensión: 600*740*980mm
Measuring range: 300*200*200mm Measuring accuracy: 2.5+L/100um
Repeatability: 2.5um Peso: 190 kg de peso
resolución de escala lineal: 0.5um (0.1um para la opción) Cdc cámara: Cámara CCD de HD
Resaltar:

2.a máquina VMM

,

Máquina del manual VMM

,

máquina de 190kg VMM

Descripción de producto

Máquina VMM manual 2d puede introducir dibujo DAD con eje Z Autofoco



Descripción de la máquina VMM

1) La máquina VMM es un instrumento utilizado para la medición precisa de dimensiones físicas, con precisión hasta el nivel de micrones.
2) Máquina VMM un instrumento de medición óptico que utiliza la cámara para capturar la imagen de la pieza de trabajo, analizar el píxel de la imagen y calcular la dimensión 2D con el software de medición.
3) La máquina VMM de la serie EXTRA es un instrumento importante utilizado en el proceso de control de calidad de sus productos.
4) La máquina VMM de la serie EXTRA está diseñada y desarrollada por UNIMETRO, que es un modelo popular adecuado para la mayoría de las aplicaciones de medición de dimensiones 2D precisas y los usuarios finales de diferentes industrias,como Molde, electrónica, semiconductor, inyección de plástico, productos 3C, atención médica, aviación... etc.
5) El eje Z de la máquina VMM de la serie EXTRA está configurado con un sistema de servomotor de circuito cerrado, para lograr un control de movimiento de alta precisión y una función de enfoque automático,Los usuarios pueden controlar el movimiento del eje Z y enfocar la imagen en el software o el teclado, aumentan en gran medida la eficiencia de medición.





Área de aplicación

a. Industria del molde
b. Fabricación de automóviles
c. Industria médica
d. Fabricación mecánica
e. Industria digital 3C
f. Producción de PCB
Y así sucesivamente





Configuración del hardware

Escalas lineales de 3 ejes con resolución de 0,5 mm
Función de enfoque automático de alto rendimiento
Compatible con la sonda táctil Renishaw
¢ Trabajo de aluminio y anodizado duro
- 3 anillos 8 secciones de luz LED de anillo de control de software y programable
- Control de software de luz de contorno LED paralela y programable
◉ 1.2M pixel HD digital camera
¢ Caja de control del núcleo integrada
Control motorizado del eje Z
¢ Dirección de guía lineal HIWIN
Generador de pulso manual para el control del movimiento del eje Z
Con indicadores láser para posicionamiento y enfoque auxiliares
Lente de zoom manual con abolladuras de 0,7-4,5X con sensor de retroalimentación de señal de aumento

Operación Manual de la Máquina VMM 2D, Equipada con Función de Enfoque Automático en el Eje Z 0
¢ Calibración sencilla

¢ Toque de ángulo múltiple

¢ Configuración rápida del sistema de coordenadas

Compatible con toda la línea de estilos Renishaw

El módulo CAD es soportado (opcional)

Producción de dibujos 3D
¢ Compatible con la sonda estelar
Medidas de dimensiones en 3D
¢ Medición combinada de imágenes y sondas táctiles
◉ Probe rack supported(Optional)



Parámetros

Modelo Extra 200 Extra 300 Extra 400 Extra 500
Dimensión (mm) (L*W*H) 500*540*930 600*740*980 700*840*980 800*940*980
El valor de las emisiones de gases de efecto invernadero de los vehículos de la categoría M1 y N2 será el valor de las emisiones de gases de efecto invernadero de la categoría M1 y N2. 200*100*150 300*200*200 400*300*200 500*400*200
Precisión de medición (μm) 2.5+L/100 2.5+L/100 2.5+L/100 3+L/100
Repetitividad (μm) 2.5 2.5 2.5 3
Peso (kg) El peso total 190 kg de peso 240 kg de peso 290 kg de peso
Imagen y medición El CCD 200 mm (puede elevarse de acuerdo con los requisitos de los clientes)
Lentes Lente de zoom con abolladuras manuales 0,7-4,5X/lente de zoom automático 1-10X
Magnificación 18-195X (sólo para referencia. Con diferentes cámaras y lentes, el aumento será diferente.)
Campo de visión 8.1~1.3 mm
Distancia de trabajo 108 mm
Resolución de escala lineal 0.5 μm ((0,1 μm para la opción)
Sistema de conducción Control manual del eje X, del eje Y, control CNC de circuito cerrado del eje Z y función AUTU FOCUS disponibles
Iluminación Luz de superficie LED de anillo de 4 secciones programable, luz de contorno LED paralela, luz de anillo LED de 8 secciones, coaxial, opcional



Funciones del software

El software UNIMETRO INSPECT3D tiene una interfaz de usuario amigable, fácil de aprender,
Función potente, permite a los usuarios lograr mediciones rápidas y precisas.
El software ofrece una interfaz de usuario completa en inglés, también permite el desarrollo de nuevos idiomas.

Input CAD archivo y medida
¢ Misión de la matriz de piezas y macro medición
- enfoque automático y medición de altura
La función de navegación ayuda a localizar rápidamente
Función de medición geométrica potente
¢ Reporte de datos múltiple y función de salida de datos gráficos
Operación Manual de la Máquina VMM 2D, Equipada con Función de Enfoque Automático en el Eje Z 1
Programa de usuario flexible
Crear elementos de referencia
Función de detección de bordes
Apoyo a múltiples accesorios externos
Calculación automática de las tolerancias geométricas de los elementos
¢ Medición rápida y conveniente de la producción compleja



Información sobre la empresa


Operación Manual de la Máquina VMM 2D, Equipada con Función de Enfoque Automático en el Eje Z 2
Operación Manual de la Máquina VMM 2D, Equipada con Función de Enfoque Automático en el Eje Z 3
Operación Manual de la Máquina VMM 2D, Equipada con Función de Enfoque Automático en el Eje Z 4
Operación Manual de la Máquina VMM 2D, Equipada con Función de Enfoque Automático en el Eje Z 5

Nuestro cliente y agente

Operación Manual de la Máquina VMM 2D, Equipada con Función de Enfoque Automático en el Eje Z 6
Operación Manual de la Máquina VMM 2D, Equipada con Función de Enfoque Automático en el Eje Z 7
Preguntas frecuentes
Operación Manual de la Máquina VMM 2D, Equipada con Función de Enfoque Automático en el Eje Z 8P1: ¿ Es usted una fábrica o una empresa comercial?
Operación Manual de la Máquina VMM 2D, Equipada con Función de Enfoque Automático en el Eje Z 9A1: Somos una fábrica y le damos la respuesta más rápida en 24 horas.
Operación Manual de la Máquina VMM 2D, Equipada con Función de Enfoque Automático en el Eje Z 8P2: ¿En qué se dedica principalmente su empresa?
Operación Manual de la Máquina VMM 2D, Equipada con Función de Enfoque Automático en el Eje Z 9A2: producimos principalmente máquinas de medición de visión, máquinas de medición de coordenadas, accesorios CMM y VMM, etc.
Operación Manual de la Máquina VMM 2D, Equipada con Función de Enfoque Automático en el Eje Z 8P3: ¿Cómo elegir la especificación adecuada?
Operación Manual de la Máquina VMM 2D, Equipada con Función de Enfoque Automático en el Eje Z 9R3: Siempre que nos indique la variedad y el tamaño del producto a medir, nuestro equipo profesional le aconsejaría el instrumento de medición de especificaciones adecuadas.
Operación Manual de la Máquina VMM 2D, Equipada con Función de Enfoque Automático en el Eje Z 8P4: ¿Acepta el servicio personalizado?
Operación Manual de la Máquina VMM 2D, Equipada con Función de Enfoque Automático en el Eje Z 9A4: Asegúrese de que no solo podemos proporcionar máquinas típicas, sino también las máquinas personalizadas para las necesidades del cliente.
Operación Manual de la Máquina VMM 2D, Equipada con Función de Enfoque Automático en el Eje Z 8P5: ¿Cuál es su período de garantía?
Operación Manual de la Máquina VMM 2D, Equipada con Función de Enfoque Automático en el Eje Z 9A5: Nuestro período de garantía del producto es de 1 año. Nuestra calidad del producto es muy estable, y tenemos
Se ha mejorado mucho en algunas piezas quebradibles.
