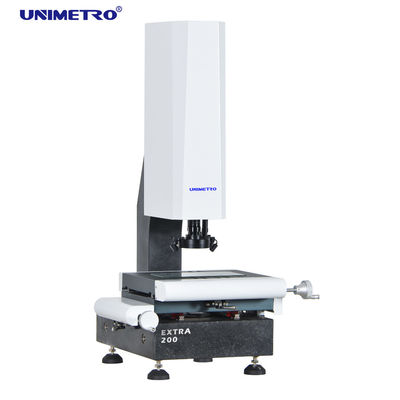

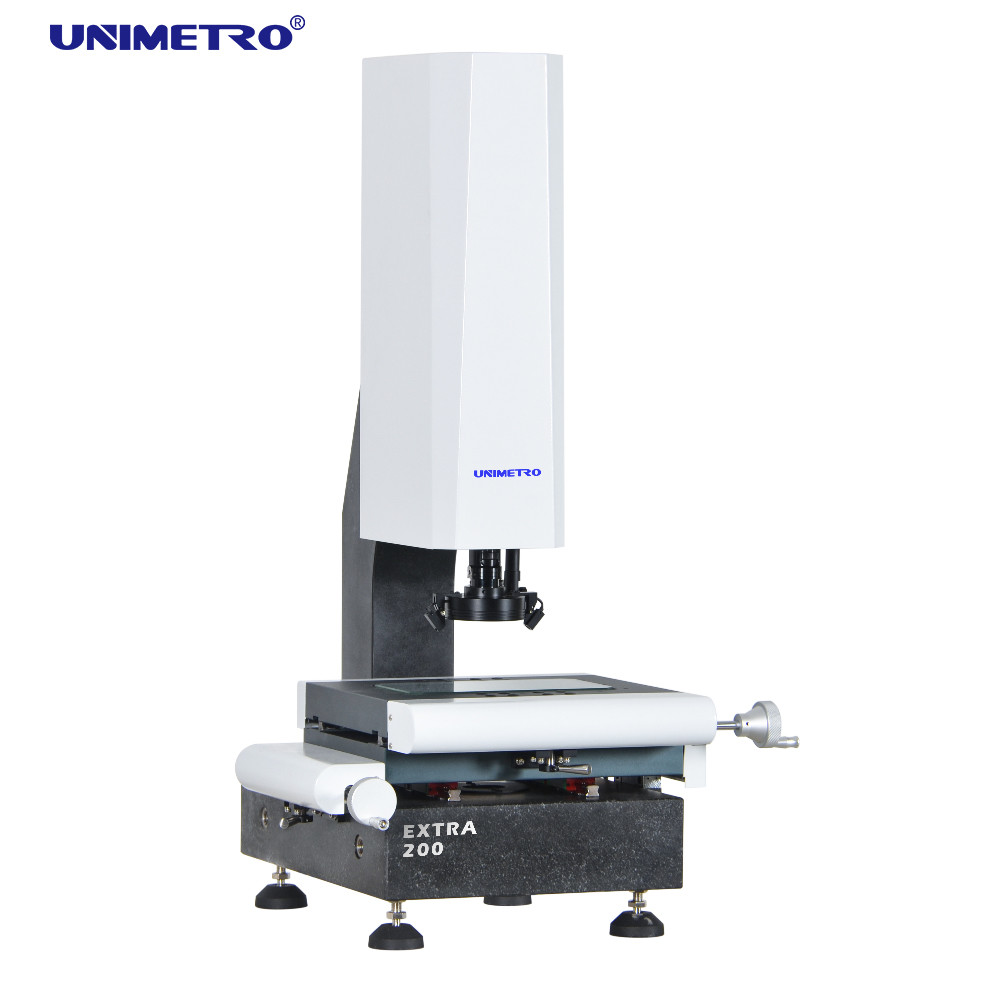

Máquina de medición de visión de la serie UNIMETRO EXTRA para mediciones de dimensiones 2D precisas con enfoque automático en el eje Z

UNIMETRO EXTRA Series Vision Measurement Machine for Accurate 2D Dimension Measuring with Z Axis Auto Focus

Informacion basica

Lugar de origen:	CHINA
Nombre de la marca:	UNIMETRO
Certificación:	CE, ISO
Número de modelo:	Adicional

Cantidad de orden mínima:	1
Precio:	Discussible
Detalles de empaquetado:	caso de madera
Tiempo de entrega:	5~15days
Condiciones de pago:	L/C, T/T
Capacidad de la fuente:	40

Mejor precio Contactar ahora

Información detallada

Product Name:	Vision Measuring Machine	Z axis movement:	Motorized
Z axis movement control:	Keyboard, software	Focus:	Automatic
X,Y Movement:	Manual	Dimension:	550540930mm
Measuring range:	200100150mm	Measuring accuracy:	2.5+L/100um
Repeatability:	2.5um	Weight:	150kg
Linear scale resolution:	0.5um(0.1um for option)	CCD camera:	HD CCD camera
Resaltar:	Equipo de medida de Vision , equipo de medida de 150kg Vision , Equipo de medida de Vision de la exactitud llana del micrón

Descripción de producto

Equipo de medición de visión manual para medición de altura con enfoque automático en el eje Z

Características

1) La Máquina de Medición por Visión es un instrumento utilizado para la medición precisa de dimensiones físicas, con una precisión de hasta nivel de micras.
2) La Máquina de Medición por Visión es un instrumento de medición óptico que utiliza la cámara para capturar la imagen de la pieza de trabajo, analizar el píxel de la imagen y calcular la dimensión 2D con el software de medición.
3) La serie EXTRA de Máquinas de Medición por Visión es un instrumento importante utilizado en el proceso de control de calidad de sus productos. Asegura la precisión dimensional de sus productos, haciendo que sus productos sean más competitivos.
4) La serie EXTRA de Máquinas de Medición por Visión está diseñada y desarrollada por UNIMETRO, que es un modelo popular adecuado para la mayoría de las aplicaciones de medición de dimensiones 2D precisas y usuarios finales de diferentes industrias, como moldes, electrónica, semiconductores, inyección de plástico, productos 3C, atención médica, aviación...etc.
5) El eje Z de la serie EXTRA de Máquinas de Medición por Visión está configurado con un sistema de servomotor de bucle cerrado, para lograr un control de movimiento de alta precisión y la función de enfoque automático, los usuarios pueden controlar el movimiento del eje Z y el enfoque de la imagen en el software o el teclado, lo que aumenta en gran medida la eficiencia de la medición.

Área de aplicación del equipo de medición por visión

a. Industria de moldes
b. Fabricación de automóviles
c. Industria médica
d. Fabricación mecánica
e. Industria digital 3C
f. Producción de PCB
Etc.

Configuración de hardware

◆ Escalas lineales de resolución de 0,5 um en 3 ejes

◆ Función de enfoque automático de alto rendimiento

◆ Compatible con la sonda táctil Renishaw

◆ Etapa de trabajo de aluminio y anodizado duro

◆ Luz de anillo LED de 3 anillos y 8 secciones con control de software y programable

◆ Luz de contorno LED de trayectoria de luz paralela con control de software y programable

◆ Cámara digital HD de 1,2 M píxeles

◆ Caja de control central integrada

◆ Control motorizado del eje Z

◆ Guía lineal HIWIN

◆ Generador de impulsos manual para el control del movimiento del eje Z

◆ Con indicadores láser para posicionamiento y enfoque auxiliar

◆ Lente de zoom dentada manual de 0,7-4,5X con sensor de retroalimentación de señal de aumento

◆ Calibración fácil

◆ Toque de múltiples ángulos

◆ Configuración rápida del sistema de coordenadas

◆ Compatible con la línea completa de estilistas Renishaw

◆ Módulo CAD compatible (Opcional)

◆ Salida de dibujo 3D

◆ Compatible con sonda estrella

◆ Medición de dimensiones 3D

◆ Combinación de imagen y sonda táctil para medición

◆ Soporte de rack de sonda (Opcional)

Parámetros

Modelo		EXTRA 200	EXTRA 300	EXTRA 400	EXTRA 500
Dimensión (mm) (LAH)		500540930	600740980	700840980	800940980
Rango de medición (mm) (XYZ)		200100150	300200200	400300200	500400200
Precisión de medición (μm)		2.5+L/100	2.5+L/100	2.5+L/100	3+L/100
Repetibilidad (μm)		2.5	2.5	2.5	3
Peso (kg)		140kg	190kg	240kg	290kg
Imagen y medición	CCD	200 mm (se puede elevar según los requisitos de los clientes)
	Lente	Lente de zoom dentada manual 0.7-4.5X/Lente de zoom automático 1-10X
	Ampliación	18-195X (Solo como referencia. Con diferentes cámaras y lentes, la ampliación será diferente.)
	Campo de visión	8.1~1.3mm
	Distancia de trabajo	108mm
Resolución de la escala lineal		0.5 μm (0.1μm como opción)
Sistema de conducción		Eje X, control manual del eje Y, control CNC de bucle cerrado del eje Z y función AUTU FOCUS disponible
Iluminación		Luz de superficie de anillo LED programable de 4 secciones, luz de contorno LED paralela, luz de anillo LED de 8 secciones, coaxial, como opción

Funciones del software

función potente, permite a los usuarios lograr una medición rápida y precisa.

El software ofrece una interfaz de usuario completa en inglés, también permite el desarrollo de nuevos idiomas.

◆ Entrada de archivo CAD y medición

◆ Matriz de piezas y medición macro

◆ Enfoque automático y medición de altura

◆ La función de navegación ayuda a la localización rápida

◆ Potente función de medición geométrica

◆ Múltiples informes de datos y función de salida de datos gráficos

◆ Programa de usuario flexible

◆ Creación de elementos de referencia

◆ Potente función de detección de bordes

◆ Soporte de múltiples accesorios externos

◆ Cálculo automático de la tolerancia geométrica de los elementos

◆ Medición de producción complicada de forma rápida y cómoda

Información de la empresa

Nuestro cliente y agente

Preguntas frecuentes
P1: ¿Es usted una fábrica o una empresa comercial?
A1: Somos una fábrica y le damos la respuesta más rápida en 24 horas.
P2: ¿En qué se especializa principalmente su empresa?
A2: Producimos principalmente máquinas de medición por visión, máquinas de medición por coordenadas, accesorios CMM&VMM, etc.
P3: ¿Cómo elegir la especificación adecuada?
A3: Siempre que nos diga la variedad y el tamaño del producto a medir, nuestro equipo profesional le aconsejará el instrumento de medición con las especificaciones adecuadas.
P4: ¿Aceptan servicios personalizados?
A4: ¡Por supuesto! Podemos proporcionar no solo máquinas típicas, sino también máquinas personalizadas según las necesidades del cliente.
P5: ¿Cuál es su período de garantía?
A5: La garantía de nuestro producto es de 1 año. La calidad de nuestro producto es muy estable y hemos mejorado mucho en algunas piezas rompibles. Puede estar seguro de la calidad de nuestro producto.
