Dimensión: | 600*740*980mm | Gama de medición: | 300*200*200mm |
---|---|---|---|
Exactitud de medición: | 2.5+L/100um | Repetibilidad: | 2.5um |
Peso: | 190Kg | Resolución linear de la escala: | 0.5um (0.1um para la opción) |
Alta luz: | Máquina óptica manual de la medida,Máquina óptica de la medida de la resolución 0.5um de la escala,Manual óptico de la máquina de la medida |
Describtion

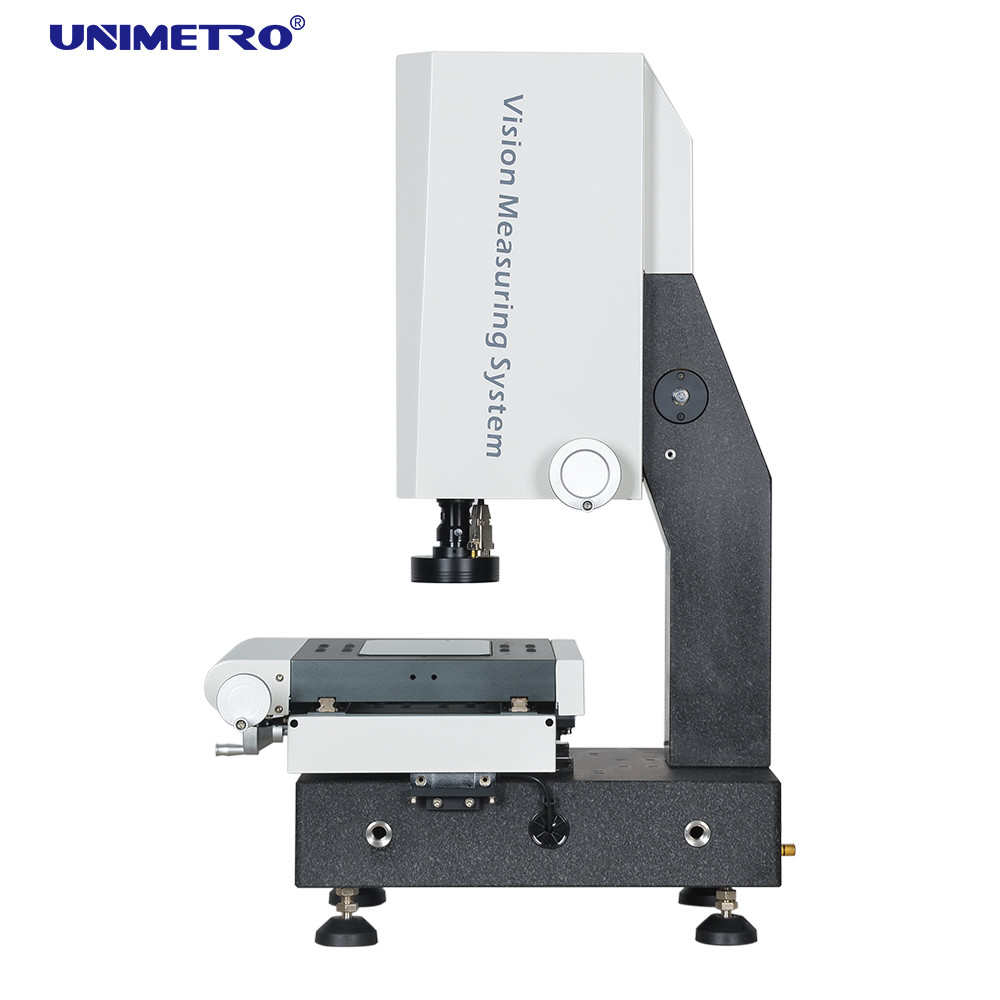

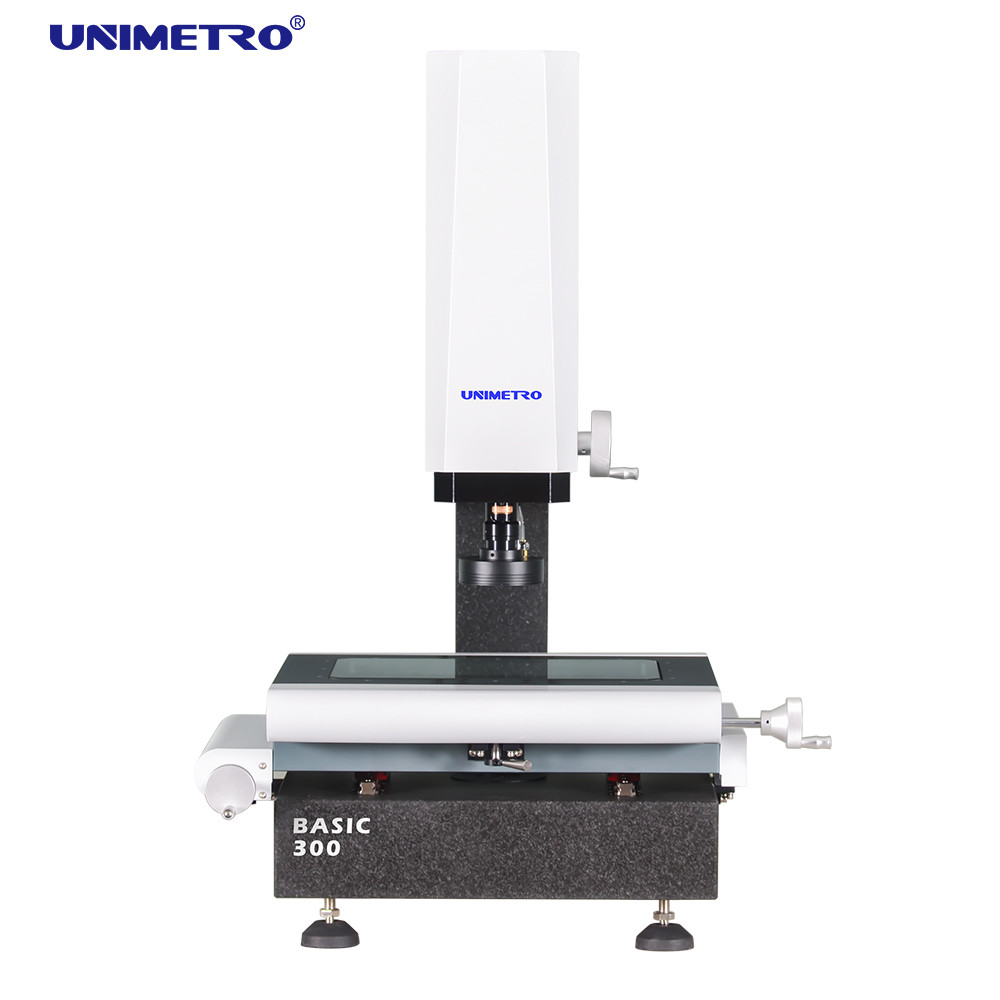

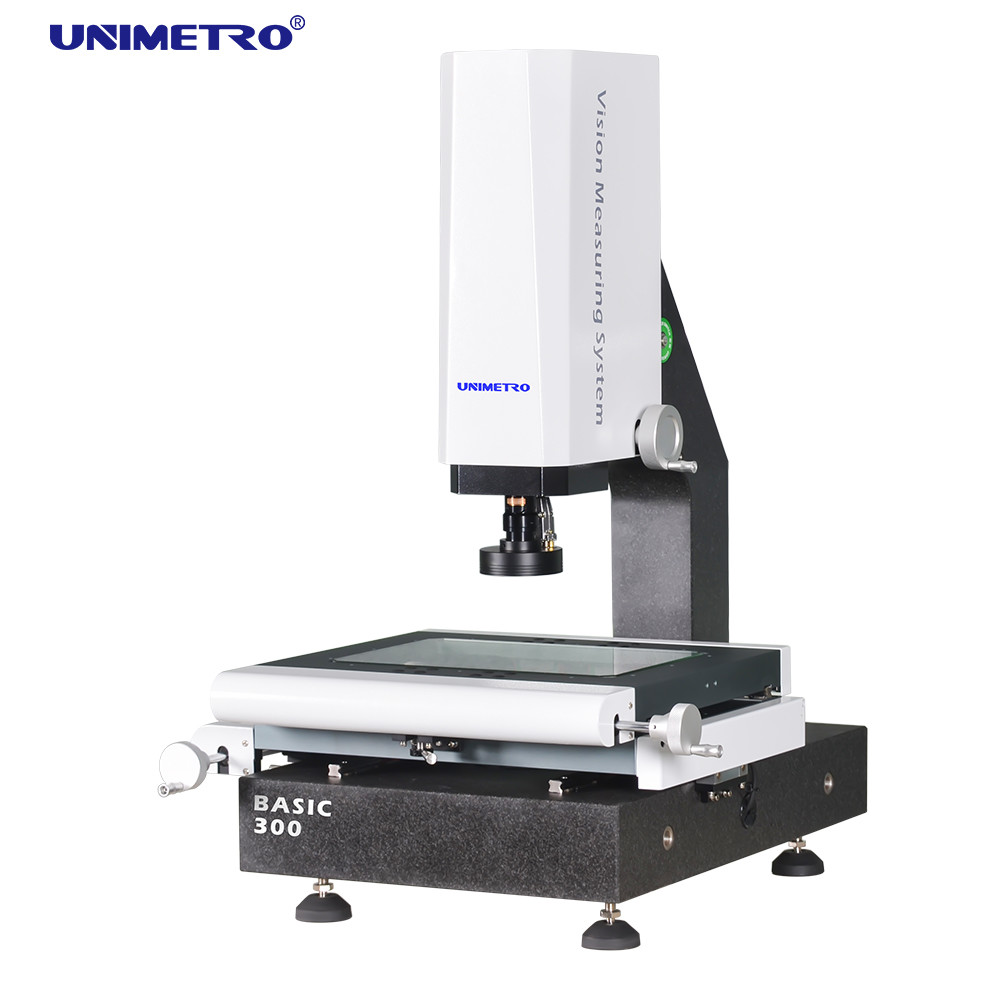

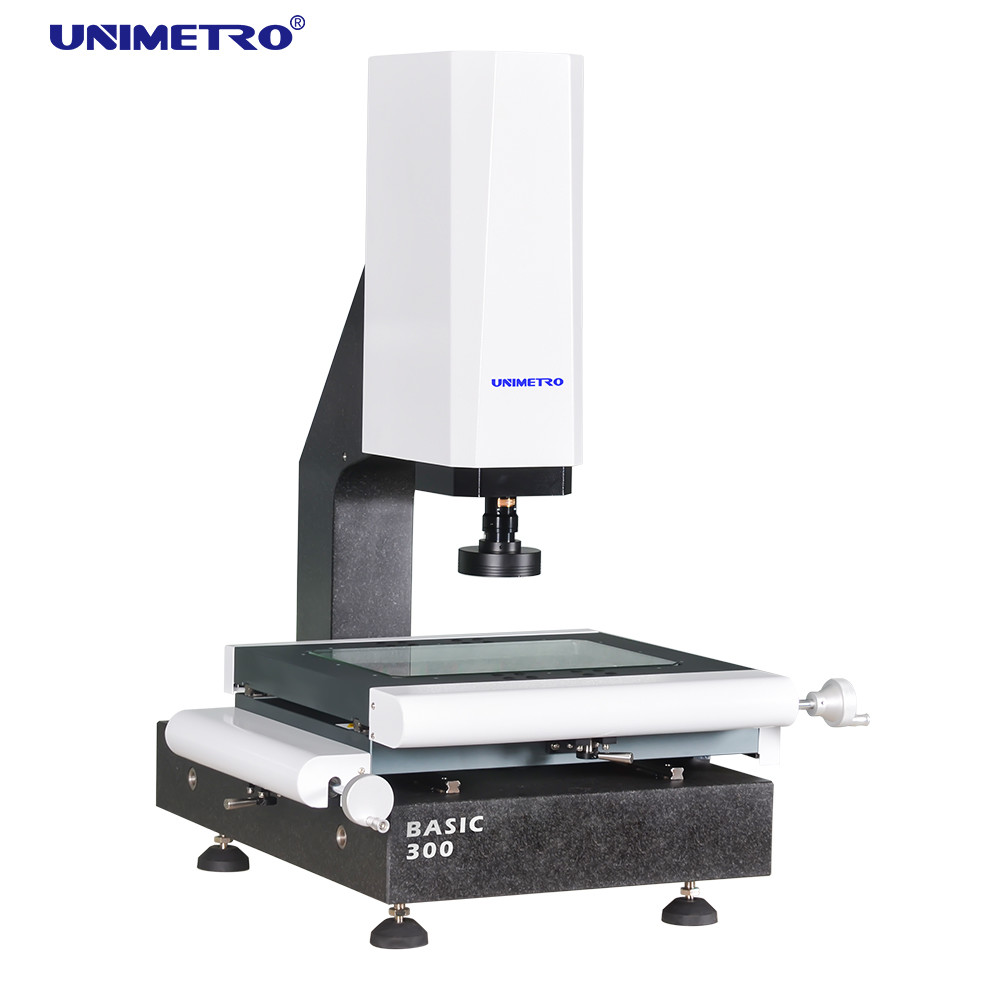

La máquina de la medida de Vision es un instrumento usado para la dimensión física exacta que mide, exactitud hasta el nivel del micrón, que es un instrumento de medida óptico usando la cámara para capturar la imagen del pedazo del trabajo, analiza el pixel de la imagen y calcula la 2.a dimensión con el software de medición.
◉La máquina de la medida de la visión de la serie del BASIC es diseñada y desarrollada por UNIMETRO, que es un ajuste modelo popular para la mayor parte del uso de medición y los usuarios finales de la 2.a dimensión exacta de diversas industrias, como molde, electrónica, semiconductor, la inyección plástica, los productos 3C, la asistencia médica, la aviación… etc. Es un instrumento importante usado en su proceso del control de calidad de productos, asegurando su exactitud de la dimensión de los productos, hace sus productos más competitivos.
◉La serie VMM del BASIC es el modelo más común para la mayor parte de las fábricas que fabrican piezas exactas. Se cabe para las muestras de la pequeña cantidad que miden el uso. el control de manual de 3 ejes, con software fácil de usar, permite que el operador maneje usando la máquina en mismo breve periodo de tiempo.
◉Usando el granito de la alta exactitud y de la estabilidad como base y columna de la máquina, con el sensor linear 0.0005m m de alta resolución triaxial
----Asegure el alto rendimiento y la exactitud de cada máquina.
◉Usando manera linear de la guía de HIWIN y el carril de guía linear de alta precisión, con la etapa de aluminio del trabajo y el proceso de anodización duro de la superficie.
---- Asegura el alto uso del funcionamiento dinámico y del ciclo vital de larga vida de la máquina.
◉Usando una caja de control integrada de la base que es desarrollada por UNIMETRO, para las escalas lineares, el control ligero, y la transferencia de la señal de la punta de prueba del tacto.
---- Asegure el cableado y el mantenimiento fáciles. Aumente altamente la estabilidad de la máquina.
◉La luz programable del contorno LED con la trayectoria ligera paralela, evita la deformación de la imagen.
---- Asegura el measuringaccuracy.
◉Con la luz del anillo del control LED del software de 8 secciones, el ángulo y el brillo de iluminación múltiples de la oferta.
---- Ajuste para las piezas forma y materiales withdifferent.
◉Los parámetros de iluminación pueden ser de registro en el programa de medición de la pieza, usuarios no necesitan ajustar durante el proceso de medición.
----Amistoso y convenintly uso.
Área de aplicación
◆Industria del molde
◆Fabricación del automóvil
◆Industria médica
◆Fabricación mecánica
◆industria digital 3C
◆Producción del PWB
Etc.
Configuración de hardware
◆Manera linear de la guía de HIWIN
◆Etapa de aluminio del trabajo y anodización dura
◆Caja de control integrada de la base
◆3 escalas lineares de la resolución del eje 0.5um
◆Grupo ligero paralelo multi de la función LED
◆Cámara CCD de alta resolución del grado industrial
◆zoom abollado manual 0.7-4.5X con alta repetibilidad

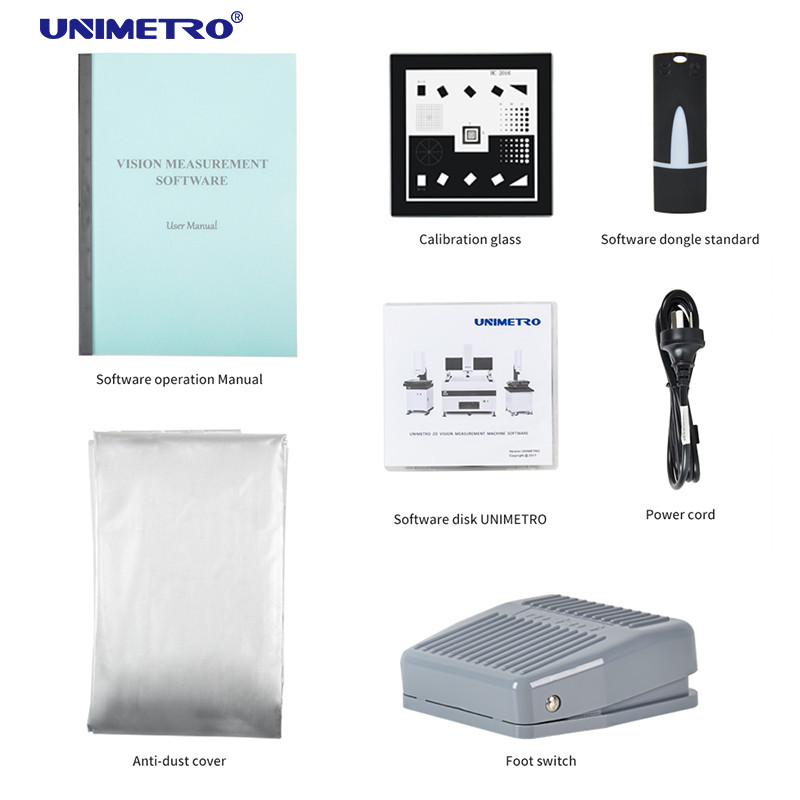

◆Accesorios externos múltiples favorables
Parámetros
Modelo | BASIC 200 | BASIC 300 | BASIC 400 | BASIC 500 | |
Dimensión (milímetro) (L*W*H) | 550*540*930 | 600*740*980 | 700*840*980 | 800*940*980 | |
Gama de medición (milímetro) (X*Y*Z) | 200*100*150 | 300*200*200 | 400*300*200 | 500*400*200 | |
Exactitud de medición (μm) | 2.5+L/100 | 2.5+L/100 | 2.5+L/100 | 3+L/100 | |
Repetibilidad (μm) | 2,5 | 2,5 | 2,5 | 3 | |
Peso (kilogramos) | 140kg | 190kg | 240kg | 290kg | |
Imagen y medición | CCD | cámara digital del pixel HD del 1.2M | |||
Lente | zoom abollado manual 0.7-4.5X con el sensor de la reacción de la señal del maganification | ||||
Ampliación | 18-195X (para la referencia solamente. Con la diversas cámara y lente la ampliación será diferente. ) | ||||
Campo visual | 8.1~1.3m m | ||||
Distancia de funcionamiento | 80m m | ||||
Resolución linear de la escala | 0,5 μm (los 0.1μm para la opción) | ||||
Sistema de conducción | X, Y, control de manual del eje de Z | ||||
Iluminación | Luz superficial del anillo programable de 4 secciones LED, luz paralela del contorno del LED, luz del anillo de 8 secciones LED, coaxial, para la opción |
Descripción del software
◉Fichero entrado y medida del cad
◉Programa de usuario flexible
