| Lugar de origen: | Dongguan |
|---|---|
| Nombre de la marca: | UNIMETRO |
| Número de modelo: | OMQ100 |
| Cantidad de orden mínima: | 1 |
| Precio: | Discussible |
| Condiciones de pago: | T/T |
| gama de mudanza de Z-AXIS: | 45m m | Gama: | 83*55m m |
|---|---|---|---|
| Dimensiones externas: | 500*380*750m m | Peso: | 28kg |
| Transporte: | 3 | Ampliación: | 0.088X |
| Exactitud: | ± (3+L/50) | Unidad de visualización mínima: | 0.0001m m |
| distancia de funcionamiento de Z-AXIS: | 120m m | Sensor de la imagen: | cámara industrial del megapíxel 6 |
| Alta luz: | máquina de medición de la visión,sistema de medida de la visión,Una máquina de medición de Vision del botón |
||

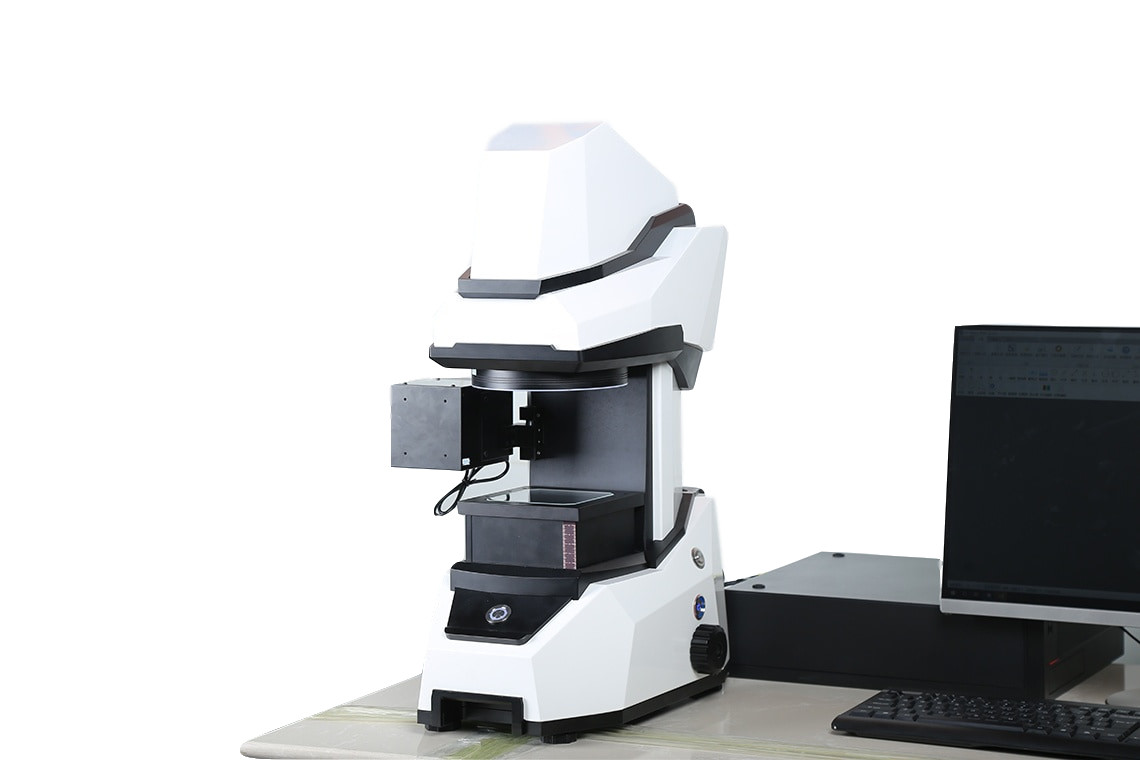

Fábrica de medición fácil de alta calidad de la máquina de medición de Vision del instrumento de medida del Uno-botón

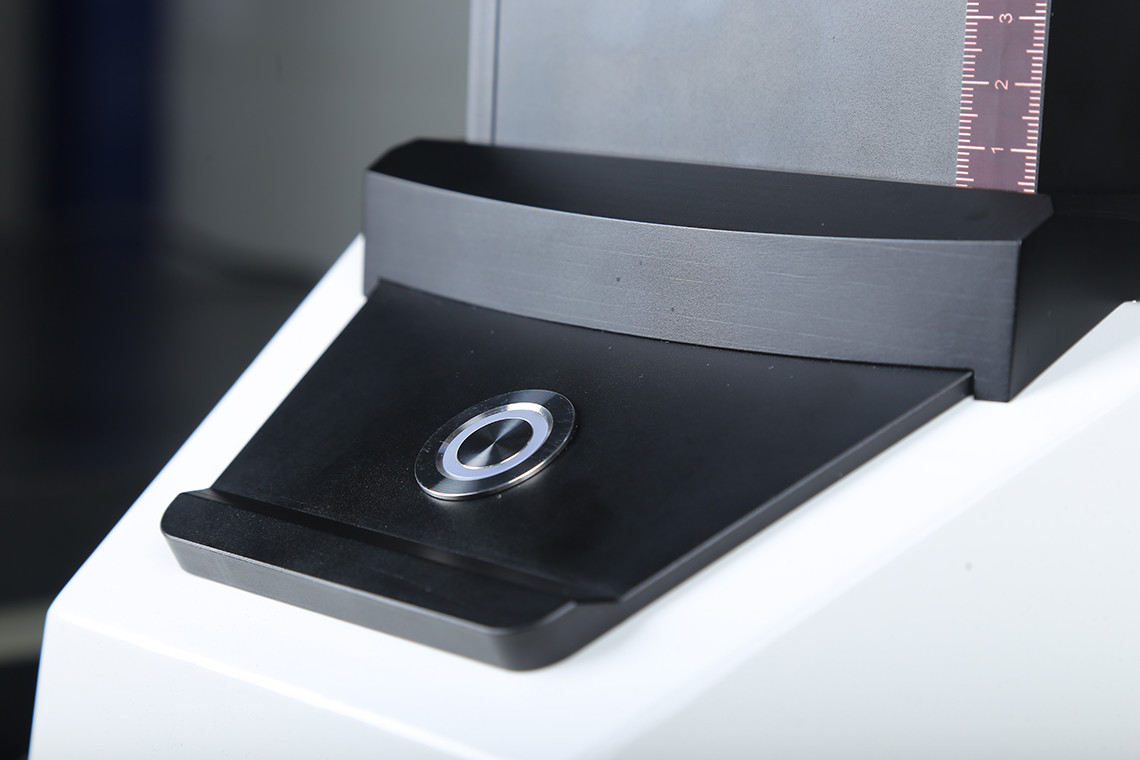

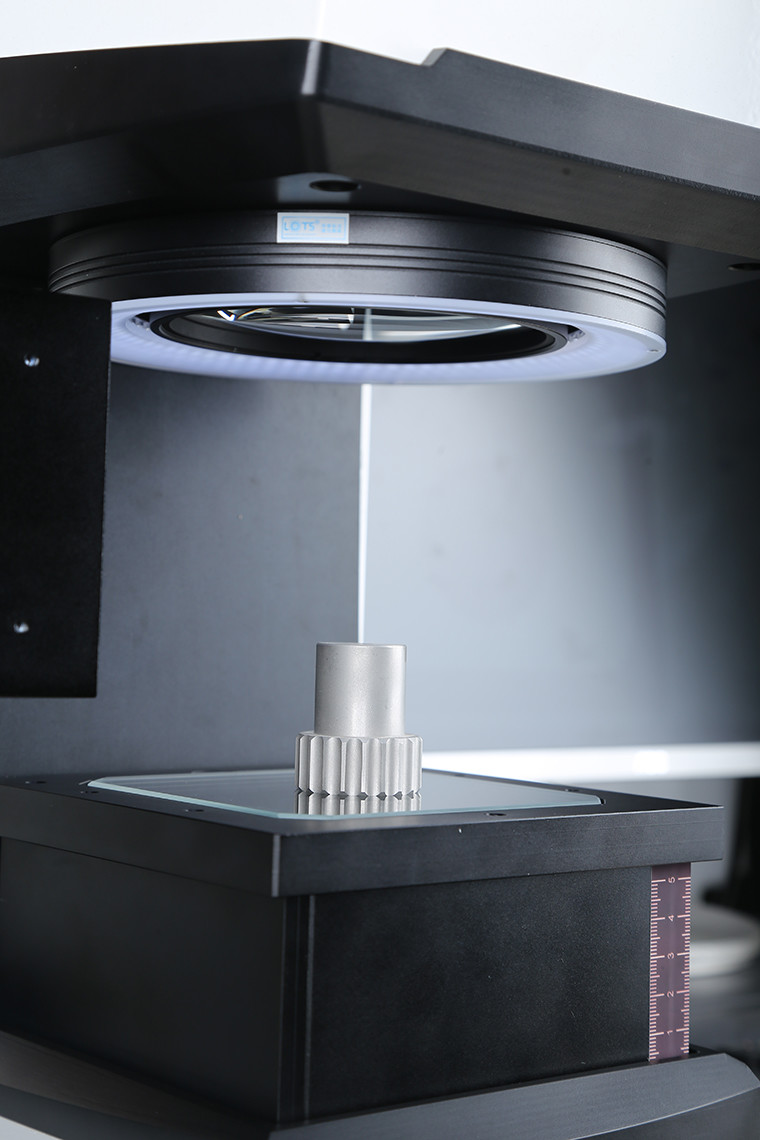

Instrumento de medida del uno-botón de la serie OMQ100 con la lente óptica de alta resolución telecentric doble, combinada con algoritmo de alta precisión del análisis de imagen, e integrada en el principio de medida de destello del uno-botón. El instrumento puede localizar automáticamente el objeto de medición, hace juego la plantilla, la evaluación de la medida y la generación de informe según la forma del objeto. Necesita solamente tocar la llave de comienzo para realizar la medida rápida y exacta del uno-botón.
Ventajas del producto
Los instrumentos de medida tradicionales, tales como proyectores, calibradores de los instrumentos de medida de la imagen, de los microscopios de la herramienta, del profilers, a vernier, micrómetros, etc., están haciendo frente a muchos problemas en la medida, tal como la colocación larga de los objetos de medición, origen que coloca, tiempo largo de la operación de lote, diversos topógrafos llevan a diversos resultados de la medida, a la gestión complicada de las estadísticas de los datos, al etc.
La serie OMQ100 de instrumentos de medida del uno-botón solucionará los problemas difíciles de los instrumentos de medida tradicionales en la detección. Sus ventajas son como sigue:
●El hacer juego automático
La misma categoría de productos se programa una vez, almacenado permanentemente, y hizo juego automáticamente al medir.
●Medida automática
Puede cooperar con el brazo del manipulante para realizar la medida automática.
●Calibración simple
Solamente una llave funcional de la calibración es necesaria asegurar la exactitud de la medida por la calibración del multi-ángulo, omnidireccional y del lleno-campo.
●Fácil de utilizar
Diseño de software humanizado e inteligente, sin demasiada operación de usuario, fácil aprender, fácil de utilizar, fácil de utilizar;
●Función de medición
Medida bidimensional del punto, de la línea, del círculo, del arco, del ángulo, de la distancia entre el punto y la línea, de la distancia entre la línea y el círculo, del etc.
●Datos que salvan automáticamente
Los resultados de la medida se ahorran automáticamente al ordenador, incluyendo la fecha de la medida, del número de lote de productos y de la otra información.
●Exploración del contorno
Contorno de la exploración rápidamente y fichero de la exportación DXF.
Software de la medida
Interfaz
Modo de la medida
El modo de la medida se divide en la sola medida del objeto y la medida del multi-objeto, que pueden buscar automáticamente la plantilla determinada de la medida con una dominante y medir rápidamente y exactamente el lote.
Campos del uso
El instrumento de medida del uno-botón de la serie OMQ100 se puede utilizar en maquinaria, electrónica, molde, el moldeo a presión, el hardware, el caucho, aparatos eléctricos de baja tensión, materiales magnéticos, la precisión que sella, conectores, conectores, terminales, teléfonos móviles, aparatos electrodomésticos, placas de circuito impresas, aparatos médicos, relojes, cuchillos y otros campos.
|
Modelo
|
OMQ100M
|
OMQ100C
|
OMQ100D
|
|
gama de mudanza de Z-AXIS (milímetros)
|
45
|
60
|
|
|
Gama (milímetros)
|
83×55
|
83×63
|
83×63/40×30
|
|
Dimensiones externas (milímetros)
|
500×380×750
|
||
|
Peso (kilogramos)
|
28
|
30
|
|
|
El llevar (kilogramos)
|
3
|
||
|
Sensor de la imagen
|
cámara industrial del megapíxel 6
|
cámara industrial del megapíxel 12
|
0.088X: cámara industrial del megapíxel 12
0.176X: cámara industrial del megapíxel 12
|
|
Lente de cámara
|
Lente óptica telecentric doble
|
lente óptica telecentric doble de la Doble-tarifa
|
|
|
Ampliación
|
0.088X
|
0.088X+0.176X
|
|
|
Exactitud (μm)
|
± (3+L/50)
|
± (2.5+L/50)
|
0.088X: ± (2.5+L/50)
0.176X: ± (1.5+L/50)
|
|
Unidad de visualización mínima (milímetros)
|
0,0001
|
||
|
distancia de funcionamiento de Z-AXIS (milímetros)
|
120
|
||
|
fuente de luz
|
fuente de luz programable 200-level.

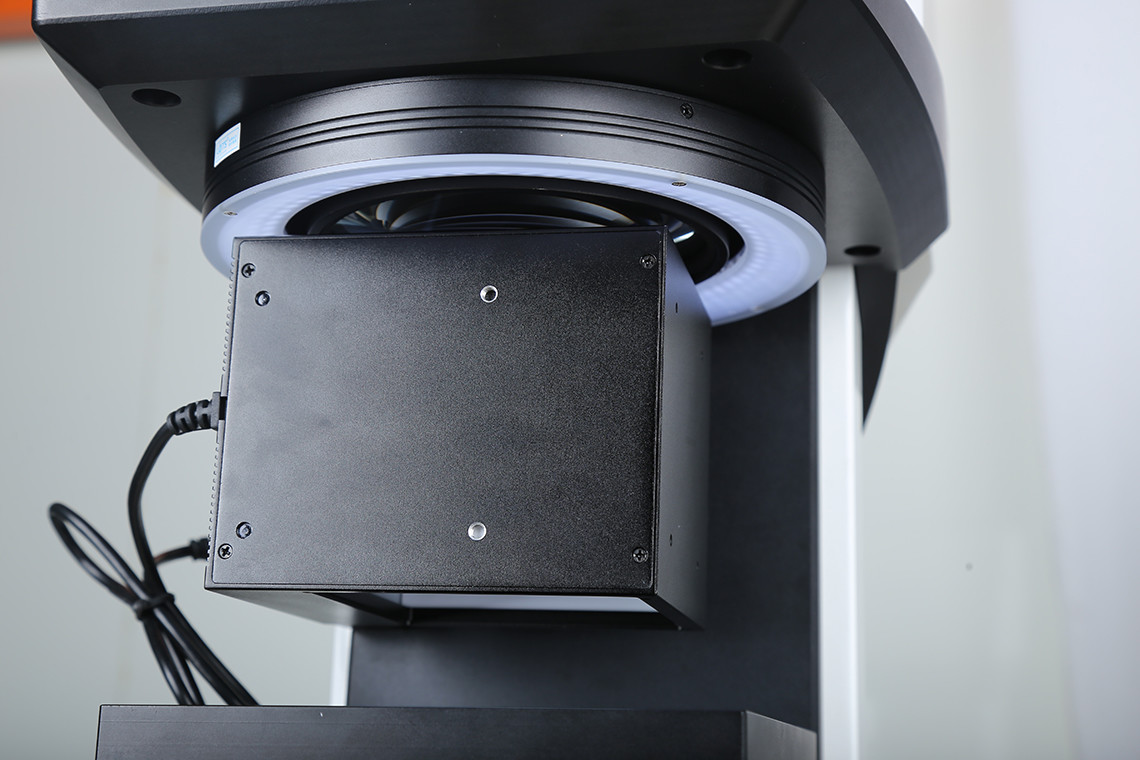

201 - Luz del contorno: fuente de luz paralela telecentric.

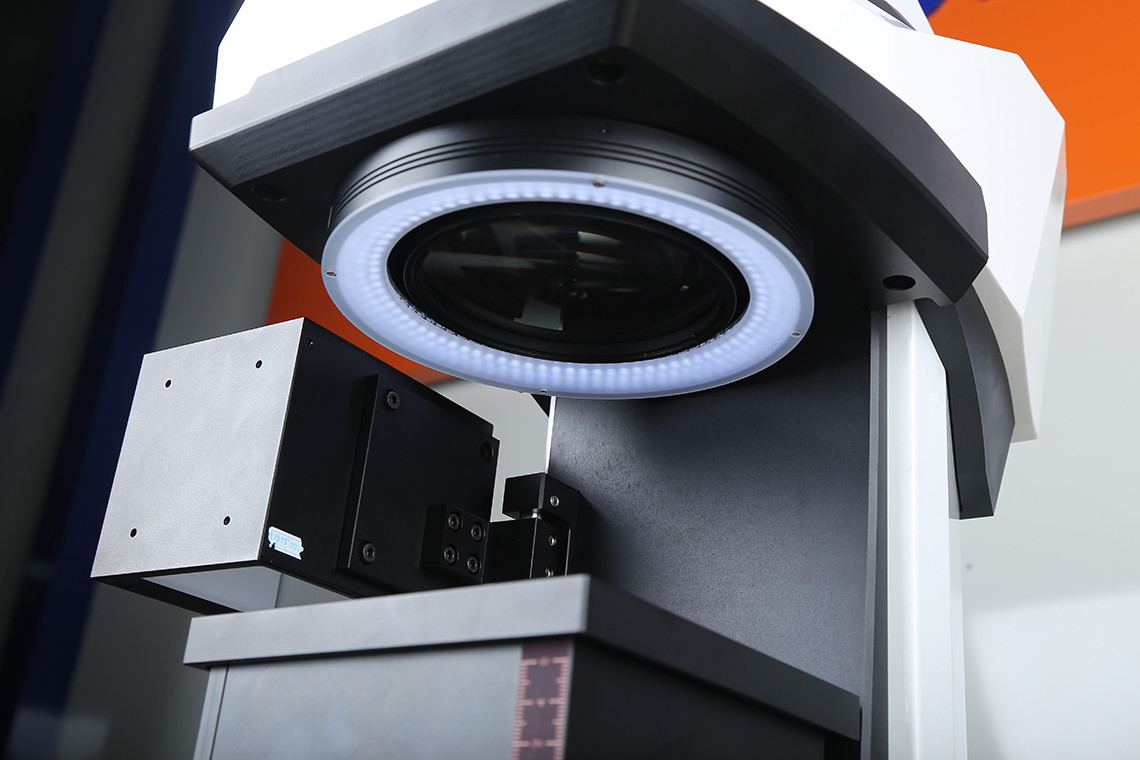

Luz superficial: luz coaxial de la fuente de luz del anillo (opcional, externo)
|
||
|
Tratamiento de la imagen
|
IVT-VISION-OneKey
|
||
|
Software
|
Temperatura: Humedad 22℃±2℃: el 30~80%
|
||
|
Ambiente del trabajo
|
Vibración:<0>
|
||
|
Fuente de alimentación
|
220V/50Hz
|
||
Detalles de la selección:
●El hacer juego de OMQ100M Optional:
12 millones de cámaras industriales (gama: 83 x 63), 20 millones de cámaras industriales (gama: 100)
El hacer juego opcional de OMQ100C: 20 millones de cámaras industriales (gama: 100)
El hacer juego opcional de OMQ100D-0.088X: 20 millones de cámaras industriales (gama: 100)
●Selección de 20 millones de cámaras industriales (gama: 100): (+3+L/50)
●El bloque estándar se utiliza como el producto bajo prueba.
