    Datos del producto:

    Lugar de origen: China
    Nombre de la marca: UNIMETRO
    Número de modelo: ÉL

    Pago y Envío Términos:

    Cantidad de orden mínima: 1
    Detalles de empaquetado: Caso de madera
    Tiempo de entrega: 30 días hábiles
    Condiciones de pago: T/T
    Capacidad de la fuente: 1 por mes
    Contactar ahora
    Descripción detallada del producto
    viaje del eje de z: 150 mm Lente objetiva: Zoom/lente 0.7-4.5X de Autozoom/lente detented manuales de Navitar para la opción
    Aumento: 33-195X Campo de Vision: 8.1-1.3
    Resolución de medición: 1um/0.5um/0.25um/0.1um para opcional Software de medición: Software de medición compuesto racional del Vue 3D
    Iluminación: Las 8 secciones programables suenan el LED para la luz superficial, anillo LED de 40 secciones para

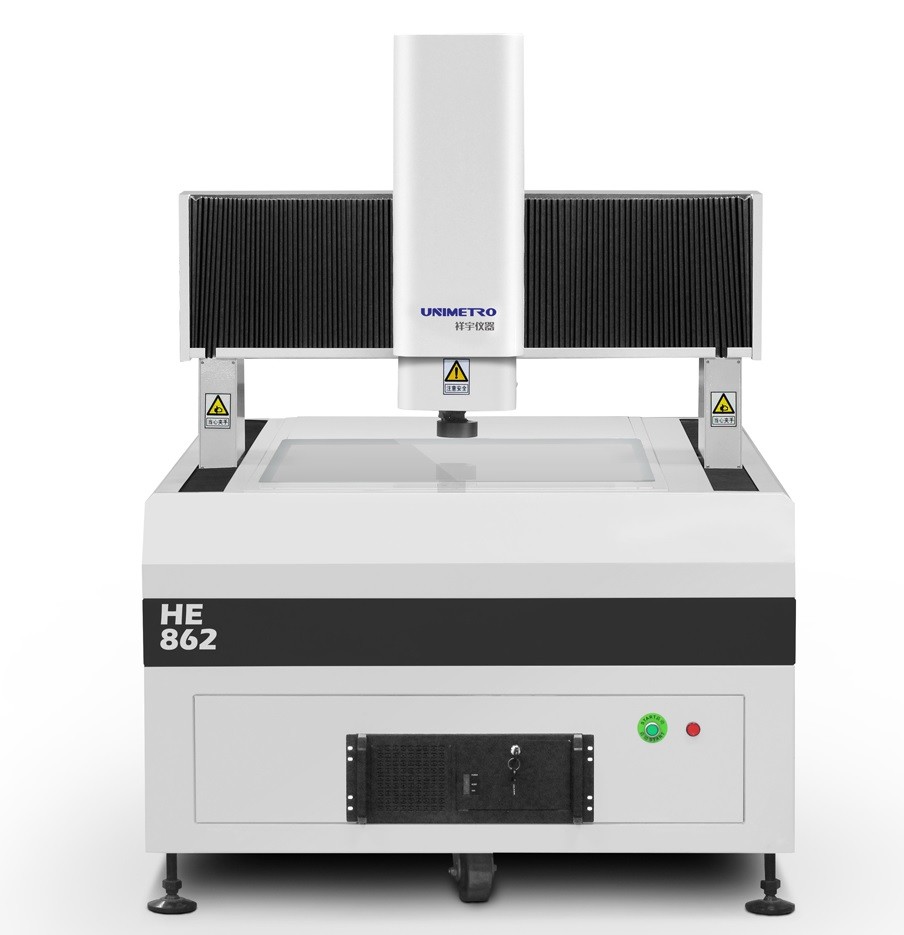

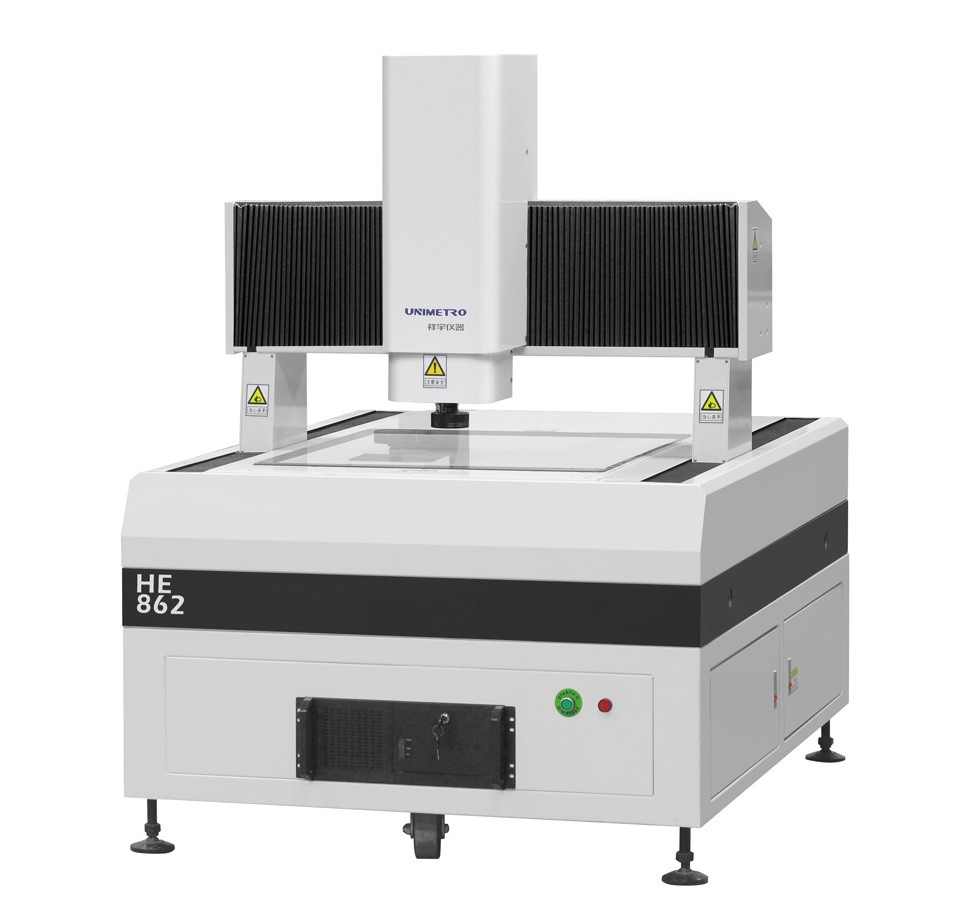

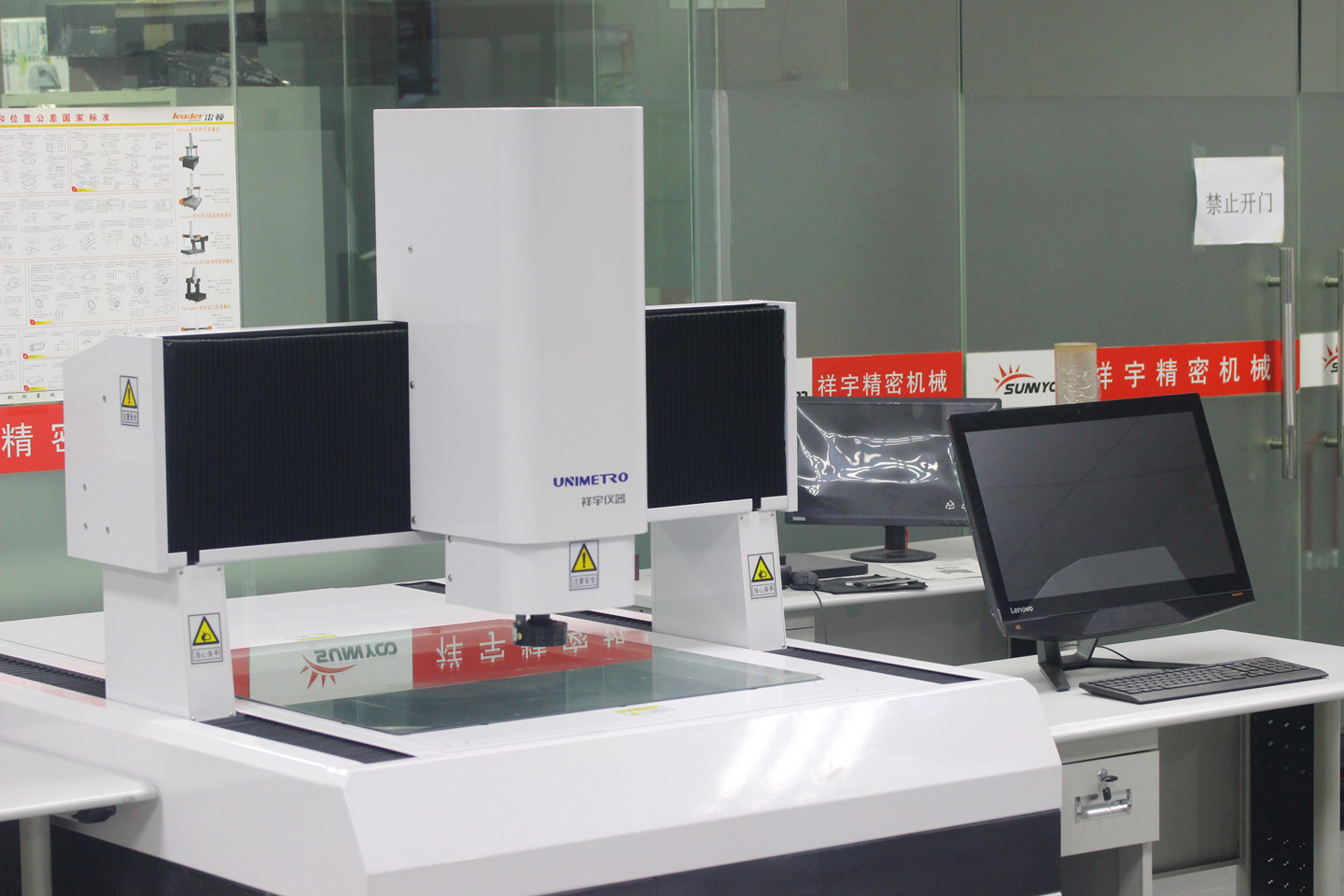

    ÉL tipo máquina automática del pórtico de la serie de la medida del CNC Vision





    Producto Decription



    ÉL tipo máquina del pórtico de la alta exactitud de la serie de la medida de la visión combina alta exactitud y la eficacia alta, ofrece la medición de alta velocidad para los elementos geométricos de diferentes tipos de piezas. ÉL que la serie es ampliamente utilizada adentro varía industrias y productos como PWB, laminados del cobre, grandes vidrios revestidos, módulos del LCD, y materiales de aislamiento etc.



    El análisis de elementos finitos se introduce en el proceso de diseño del ÉL serie, asegura alta rigidez y la estructura mecánica exacta. La base de la máquina está utilizando el tipo movible estructura del puente del marco cerrado, que es simple y ofrece alta capacidad del cargamento y el mejor funcionamiento del movimiento.



    base de la máquina del granito de 000 grados, rigidez de las ofertas alta, resistencia a la corrosión y alta estabilidad.



    La etapa del trabajo puede preestablecer los productos múltiples fixturing la solución, también combinación múltiple de la lente está para la opción, satisface diverso requisito de medición de diversos clientes.



    El sistema de control cercano completo del movimiento del lazo asegura el mejor movimiento y funcionamiento de la colocación.



    Sistemas de medición rápidos del PWB LCD Vision del movimiento de Vision de la máquina de gran tamaño de la medida



    Con el análisis de elemento finito y el granito de 000 grados, conseguimos el diseño más razonable y optimizado del marco de la máquina, que asegura altas rigidez y confiabilidad.



    ÉL máquina de gran tamaño de la medida de la visión de la eficacia alta de la serie está utilizando el regulador del movimiento de UWC y los altos motores de esfuerzo de torsión, ofrece el control de movimiento de alto rendimiento, la alta aceleración y la situación rápida ofrece eficacia alta en el proceso de medición.



    Sistemas de medición rápidos del PWB LCD Vision del movimiento de Vision de la máquina de gran tamaño de la medida

    El paquete de gran tamaño de la solución de la máquina de la medida de la visión de UWC, Panasonic viaja en automóvili para la opción

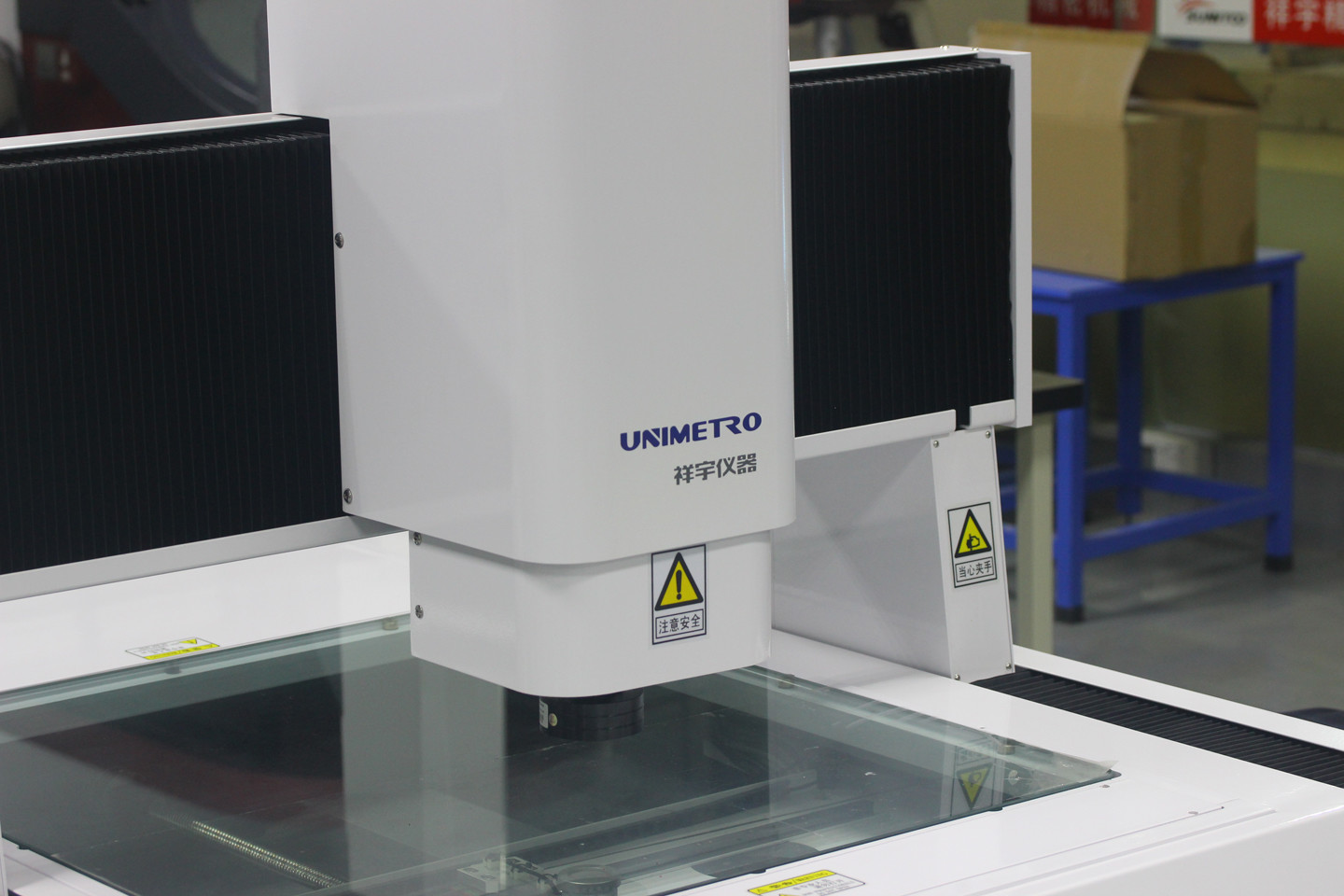

    El marco de la máquina está con la estructura de mudanza del pórtico que asegura una estructura más simple, más elegante con un cargamento más alto y un mejor funcionamiento del movimiento.











    Imágenes detalladas



    Sistemas de medición rápidos del PWB LCD Vision del movimiento de Vision de la máquina de gran tamaño de la medida Sistemas de medición rápidos del PWB LCD Vision del movimiento de Vision de la máquina de gran tamaño de la medida



    Sistemas de medición rápidos del PWB LCD Vision del movimiento de Vision de la máquina de gran tamaño de la medida Sistemas de medición rápidos del PWB LCD Vision del movimiento de Vision de la máquina de gran tamaño de la medida

    La manera exacta de la guía del trazador de líneas del uso del eje de X/Y, eje de Z utiliza el carril cruzado del alto rendimiento con el grupo conducido fricción alemana original.



    Las escalas lineares de Renishaw incluyeron, con el ciclo vital de la alta exactitud, de la estabilidad y de larga vida.



    Según las exigencias de los consumidores la etapa de trabajo puede preestablecer con el tipo múltiple de accesorios de los productos, también lente múltiple y la opción de la combinación de las cámaras está disponible, da más flexibilidad a los usuarios.

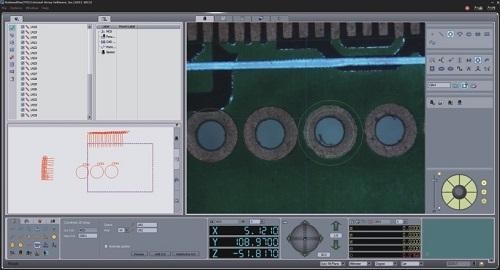

    Con el software potente Racional-Vue los usuarios pueden alcanzar programas de medición complicados fácilmente. En la producción en masa ÉL máquina de la medida de la visión de la serie puede ser un instrumento de medida potente.



    Sistemas de medición rápidos del PWB LCD Vision del movimiento de Vision de la máquina de gran tamaño de la medida











    Parámetros



    Artículos
    HE862
    HE1080
    HE1210
    HE1512
    HE1812
    Dimensión (milímetros)
    1700*1280*1750
    1900*1480*1750
    2100*1680*1750
    2500*1880*1750
    2700*1880*1750
    Gama de medición (milímetro)
    600*800*200
    800*1000*200
    1000*1200*200
    1200*1500*200
    1200*1800*200
    Exactitud de medición
    3+L/200um
    3+L/200um
    3+L/200um
    3+L/200um
    3+L/200um
    Repetibilidad (µ m)
    3
    3
    4
    4
    4
    Peso (kilogramos)
    1800kg
    2900kg
    3200kg
    4400kg
    4800kg


    Imagen y medición
    CCD
    Cámara industrial del CCD color del grado
    Lente
    Zoom abollado manual 1-10X del zoom 0.7-4.5X/Auto
    Ampliación
    18-195X (para la referencia solamente. Con la diversas cámara y lente la ampliación será diferente. )
    Campo visual
    8.1~1.3m m
    Distancia de funcionamiento
    108m m
    Resolución linear de la escala
    1µ m (0.5µ m para la opción)
    Sistema de conducción
    Control del CNC, control servo del sistema de conducción de la CA del cierre-lazo, de la palanca de mando, del ratón o del tablero dominante
    Iluminación
    La luz programable de la superficie del anillo de 8 secciones LED, luz paralela del contorno del LED, 40 secciona la luz del anillo del LED, luz coaxial, luz movible del anillo del multicolor para la opción










    Soluciones opcionales



    Sistemas de medición rápidos del PWB LCD Vision del movimiento de Vision de la máquina de gran tamaño de la medida Sistemas de medición rápidos del PWB LCD Vision del movimiento de Vision de la máquina de gran tamaño de la medida



    Iluminación:
    Lente:
    Punta de prueba del tacto:
    Sensor del laser
    4/8/40 luz del anillo de LEDsurface de las secciones
    luz del anillo de 48 colores LED de las secciones 4
    Luz del anillo de los colores LED del mueble 4
    Zoom abollado manual
    Zoom auto
    Zoom abollado manual con la luz coaxial
    Zoom auto con la luz coaxial
    Equipos del MCP de Renishaw
    Error de medición<> Renishaw PH6+TP20
    Error de medición<>
    Sensor del laser del no-contacto de KEYENCE
    Sensor blanco de la medición de la luz











    Control de la palanca de mando



    Sistemas de medición rápidos del PWB LCD Vision del movimiento de Vision de la máquina de gran tamaño de la medida
