Medida universal del proyector de perfil de la resolución de la máquina de medición de la longitud 0,1 um

Medida universal del proyector de perfil de la resolución de la máquina de medición de la longitud 0,1 um

Universal Length Measuring Machine 0.1 um Resolution Profile Projector Measurement

Datos del producto:

Lugar de origen: China
Nombre de la marca: UNIMETRO
Número de modelo: UNIDL-36H

Pago y Envío Términos:

Cantidad de orden mínima: 1
Detalles de empaquetado: Caso de madera
Tiempo de entrega: 30 días hábiles
Condiciones de pago: T/T
Capacidad de la fuente: 3 por mes
Contactar ahora
Descripción detallada del producto
Resolución: 0,1 um Cargamento de la etapa del trabajo: 10kg
Medición absoluta de la dimensión externa: 0 - 100m m Medición del incremento de la dimensión externa: 0-750m m

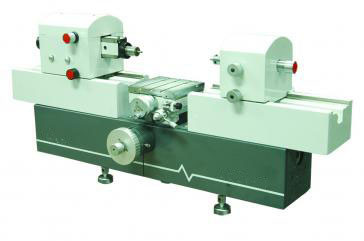

Resolución universal óptica de la máquina de medición de la longitud del proyector de perfil 0,1 um



Características



La base de la máquina está utilizando el arrabio del alto rendimiento, con proceso del envejecimiento, alta estabilidad.



El eje de medición está utilizando optimiza diseño cuadrado, asegura la estabilidad del movimiento durante el proceso de medición.



Accesorios potentes múltiples para la opción, diverso requisito de medición satisfactorio.



La fuente de luz de rejilla está utilizando el generador infrarrojo, que está con ventaja de la baja tensión, de poca intensidad, tamaño pequeño, ciclo vital de larga vida.



La máquina de medición de la longitud de UNIDL-36H está utilizando el sistema de medición de la alta exactitud, acordando con el principio del Abbe, ofreciendo la precisión de medición del alto.



La serie está utilizando el sistema de la reja óptica del alto rendimiento y el sistema de la subdivisión, con alta exactitud y estabilidad.



Incluyendo software potente, compensando el error y los errores de lectura causados por diferencia de la temperatura, y automáticos identificando la función de los momentos cruciales incluida.



Parámetros



Gama de medición (milímetro):

Dimensión externa: absoluto que mide 0 - 100, incremento que mide 0-750

Dimensión interna: usando el pequeño gancho de medición, (profundidad máxima 12, grueso máximo 50): 10-480

Usando el gancho grande (profundidad máxima 50, el grueso máximo 85): 30-450

Usando la medición eléctrica del dispositivo: usando el gancho de medición eléctrico es 1-60, cuando usar el gancho universal es 14-112



Resolución: 0.1um



Exactitud: (temperatura 20°C±0.2°C)



Modelo Medición de la dimensión externa Medición de la dimensión interna
JD36 0.3um 0.7um
JD36-H 0.2um 0.6um



Medición de centro del diámetro de los hilos internos:

Usando el pequeño gancho (el diámetro bajo es 13-30)

Usando el gancho grande, el diámetro bajo es 31-2 x (70 - el grueso de pared), echa: 0,5 - 6

Medición de centro externa del diámetro (milímetro): máximo 200, echada 1 - 6

Fuerza de medición (N): 0, 1,5, 2,5



Error de la exhibición del valor:



Modelo Medición de la dimensión externa Medición de la dimensión interna
JD36 2σ≤0.2um 2σ≤0.4um
JD36-H 2σ≤0.1um 2σ≤0.3um



Etapa de trabajo universal: instalando la dimensión (milímetro), cerca de 160 x 160

Altura que ajusta la gama (0-100) milímetro, el viajar transversal: 25 milímetros

Alrededor del eje de Y inclinado: ±3 grados, rotación de la etapa del trabajo: grados ±4

Cargamento de la etapa del trabajo: 10kg

Dimensión a juego de medición del diámetro interno de la cubierta: φ6H7

Diámetro externo de la barra de medición de la cubierta y de hacer juego interno de medición de la cubierta: φ6g6

Ambiente de trabajo: temperatura 20℃±0.5℃, humedad ≤60%RH

Peso: 170kg

Dimensión (milímetro): 1060 X 390 X 450
