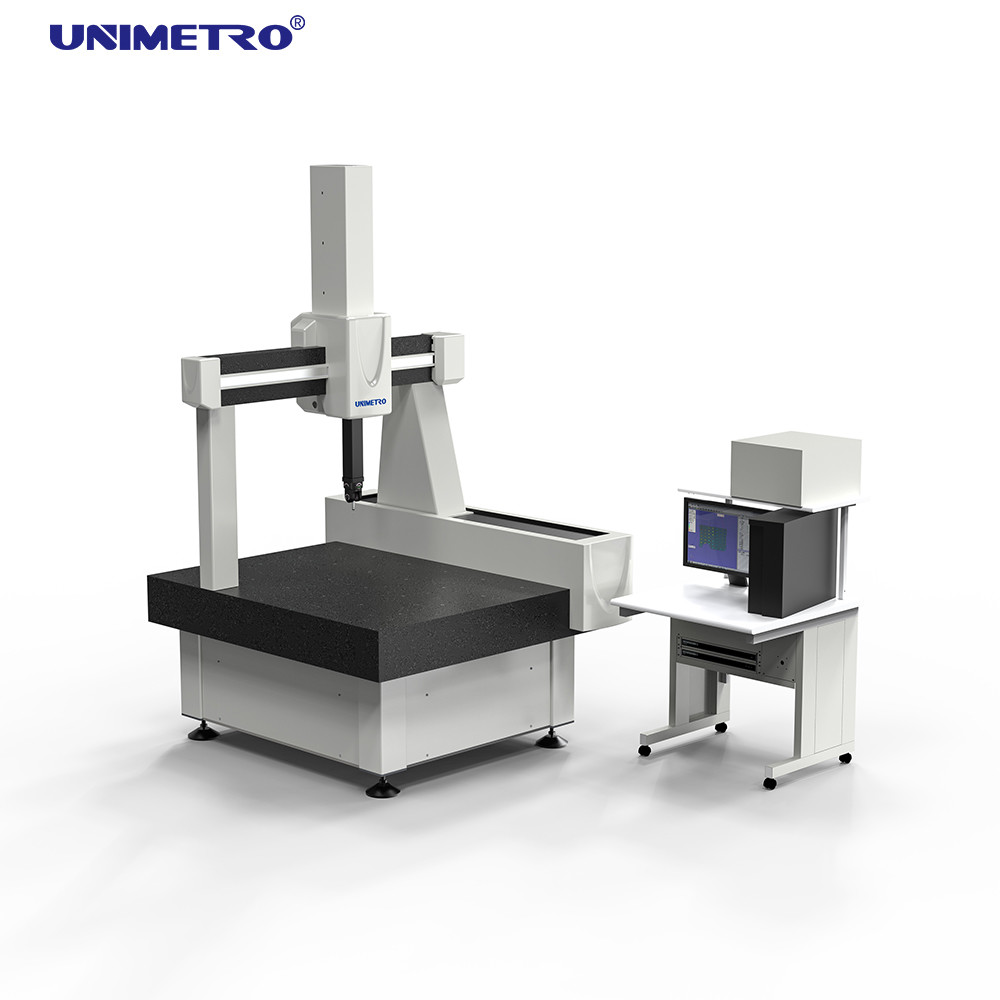

Tipo máquina del puente de medición coordinada de 3D para el automóvil grande 220V del viaje

Tipo máquina del puente de medición coordinada de 3D para el automóvil grande 220V del viaje

    • Bridge Type 3D Coordinate Measuring Machine for Large Travel Automobile 220V
    • Bridge Type 3D Coordinate Measuring Machine for Large Travel Automobile 220V
    • Bridge Type 3D Coordinate Measuring Machine for Large Travel Automobile 220V
    • Bridge Type 3D Coordinate Measuring Machine for Large Travel Automobile 220V
    • Bridge Type 3D Coordinate Measuring Machine for Large Travel Automobile 220V
  • Bridge Type 3D Coordinate Measuring Machine for Large Travel Automobile 220V

    Datos del producto:

    Lugar de origen: China
    Nombre de la marca: UNIMETRO
    Certificación: CE
    Número de modelo: Crucero

    Pago y Envío Términos:

    Cantidad de orden mínima: 1
    Detalles de empaquetado: Caso de madera
    Tiempo de entrega: 45 días del trabajo
    Condiciones de pago: T/T
    Capacidad de la fuente: 5 por mes
    Contactar ahora
    Descripción detallada del producto
    MPEE (um) S: De 3.5+3L/1000 MPEP (um) S: A partir del 3,8
    Cargamento máximo: 3000kg Tensión de alimentación: 220V
    MPEE (um) P: De 2.5+3L/1000 MPEP (um) P: A partir del 2,5



    Tipo viaje grande coordinado del puente de la máquina de medición de 3D



    Uso del automóvil





    Descripción de producto



    Introducción



    La máquina de medición coordinada de la serie 3D del crucero del es un alto rendimiento CMM automático con viaje grande. Los gracias al diseño avanzado, el análisis de elemento finito, las características y los mecánicos dinámicos análisis, la detección de error y la remuneración, la serie del crucero están con rigidez y estabilidad excepcionales.



    La serie 3D del crucero del ● que la máquina de medición coordinada se cabe para la medición exacta de las piezas grandes, usuarios puede alcanzar el uso como medición de las piezas, el contorno que mide, la ingeniería inversa, el control de calidad etc.



    Exactitud L tipo estructura derecha de medición de la serie 3D del crucero del la alta del uso coordinado de la máquina, asegura la estabilidad, la conducción lisa, y el espacio de medición grande, también ofrece la velocidad rápidamente de medición, minimizando el ángulo que balancea y la vertical compensada durante el proceso en ejecución, alcanza exactitud de medición del alto.



    El ● la manera principal de la guía del uso coordinado de la máquina de medición del crucero 3D el diseño de la sección del surco, los transportes de aire es disposición como manera cerrada de la guía de la presión estática, mejora la rigidez de la película del aire, y la exactitud de la manera flotante de la guía del aire de la dirección de Y.



    Granito coordinado del uso de la máquina de medición de la serie 3D del crucero del como la manera de la guía de 3 ejes y las columnas, asegura alta estabilidad termal, alta rigidez y el ciclo vital de larga vida.



    El ● la serie del crucero es compatible con Renishaw toda la serie del disparador y de entrar en contacto con la punta de prueba de la exploración, también con la punta de prueba de la exploración del laser de la serie del LS, punta de prueba de la exploración del punto del laser de la alta exactitud, de alcanzar la exploración de alta velocidad de la curva complicada. (Ingeniería de la reserva)





    Uso de la punta de prueba



    Tipo máquina del puente de medición coordinada de 3D para el automóvil grande 220V del viaje    Tipo máquina del puente de medición coordinada de 3D para el automóvil grande 220V del viaje













    Parámetros



    AXIS Exactitud de medición Dimensión Espacio de trabajo Peso Cargamento máximo
    ISO10360-2: 2001/GB/T16857.2-2006
    X Y Z S P Lx LY Lz Wx Wy Wz
    milímetro milímetro milímetro MPEE (um) MPEP (um) MPEE (um) MPEP (um) milímetro milímetro milímetro milímetro milímetro milímetro kilogramo kilogramo
    1500 1500 1000 3.5+3L/1000 3,8 2.5+3L/1000 2,5 2700 3300 3700 1700 1700 1200 8100 3000
    1500 2000 1000 3.5+3L/1000 3,8 2.5+3L/1000 2,5 2700 3800 3700 1700 2200 1200 9300 3000
    1500 2500 1000 3.5+3L/1000 3,8 2.5+3L/1000 2,5 2700 4300 3700 1700 2700 1200 10500 3000
    1500 3000 1000 3.5+3L/1000 3,8 2.5+3L/1000 2,5 2700 4800 3700 1700 3200 1200 11400 3000
    1500 3500 1000 3.5+3L/1000 3,8 2.5+3L/1000 2,5 2700 5300 3700 1700 3700 1200 12000 3000
    1500 XX 1000 De 3.5+3L/1000 A partir del 3,8 De 2.5+3L/1000 2,5 2700 XX 3700 1700 XX 1200 XX XX
    1500 2000 1200 4.0+4L/1000 4,5 2.9+3L/1000 3 2700 3800 4100 1700 2200 1400 9800 3000
    1500 2500 1200 4.0+4L/1000 4,5 2.9+3L/1000 3 2700 4300 4100 1700 2700 1400 10900 3000
    1500 3000 1200 4.0+4L/1000 4,8 2.9+3L/1000 3 2700 4800 4100 1700 3200 1400 11500 3000
    1500 3500 1200 4.0+4L/1000 4,8 2.9+3L/1000 3 2700 5300 4100 1700 3700 1400 12100 3000
    1500 XX 1200 De 4.0+4L/1000 A partir del 4,5 De 2.9+3L/1000 3 2700 XX 4100 1700 XX 1400 XX XX
    1500 2000 1500 4.5+4L/1000 5 3.8+3L/1000 3,5 2700 3800 4650 1700 2200 1700 10000 3000
    1500 2500 1500 4.5+4L/1000 5 3.8+3L/1000 3,5 2700 4300 4650 1700 2700 1700 11300 3000
    1500 3000 1500 4.5+4L/1000 5 3.8+3L/1000 3,5 2700 4800 4650 1700 3200 1700 12200 3000
    1500 3500 1500 4.5+4L/1000 5 3.8+3L/1000 3,5 2700 5300 4650 1700 3700 1700 14000 3000
    1500 XX 1500 De 4.5+4L/1000 A partir del 5,0 De 3.8+3L/1000 A partir del 3,5 2700 XX 4650 1700 XX 1700 XX XX
    1600 3000 1500 4.8+5L/1000 5 4.5+3L/1000 4,5 2800 4800 4650 1800 3200 1700 13200 3000
    1600 3500 1500 4.8+5L/1000 5 4.5+3L/1000 4,5 2800 5300 4650 1800 3700 1700 15000 3000
    1600 XX 1500 De 4.8+5L/1000 A partir del 5,0 De 4.5+3L/1000 A partir del 4,5 2800 XX 4650 1800 XX 1700 XX XX













    Condition&Dimension de trabajo



        Voltaje del poder del : presión de aire del ★ 220V: 0.7-1.0Mpa



        Exactitud del filtro del : suministro de aire del ★ 0.3um: ³ /min de los 0.12-0.45m



        Gama de temperaturas del : ciclo por hora de la temperatura del 18-22°C: 1°C/h



        Pendiente termal del : humedad relativa del ★ del 1°C/m: 55%-65%





                                                                         Dimensión



    Tipo máquina del puente de medición coordinada de 3D para el automóvil grande 220V del viaje













    Uso



    Moldeado grande, comprobando los accesorios, el automóvil, la aviación etc.



    Tipo máquina del puente de medición coordinada de 3D para el automóvil grande 220V del viaje  Tipo máquina del puente de medición coordinada de 3D para el automóvil grande 220V del viaje



    Tipo máquina del puente de medición coordinada de 3D para el automóvil grande 220V del viaje   Tipo máquina del puente de medición coordinada de 3D para el automóvil grande 220V del viaje



    Tipo máquina del puente de medición coordinada de 3D para el automóvil grande 220V del viaje
