Sistema de inspección de herramientas de fresado, sistema de medición por video de herramientas, máquina de medición por visión
La máquina de medición visual con una pantalla LCD de 24 pulgadas ofrece varias opciones de tamaño
Aplicación del producto

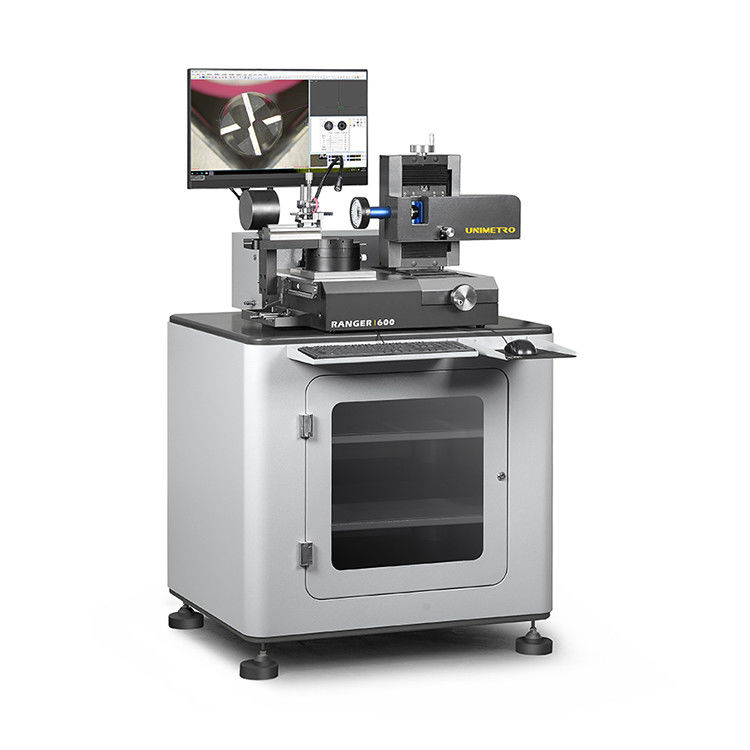

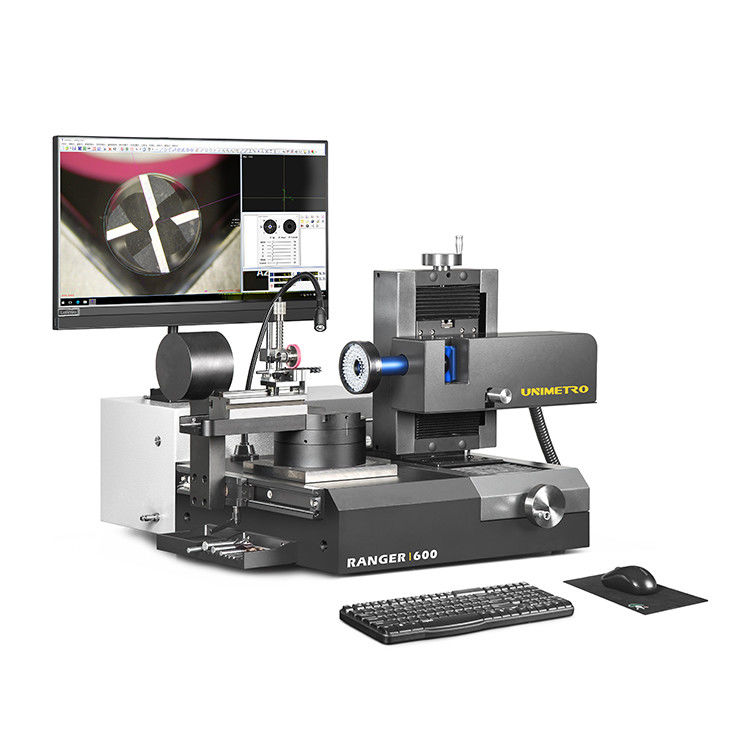

El sistema de inspección de herramientas UNIMETRO RANGER600 es la máquina de medición universal para brocas, fresas y avellanadores bajo un sistema de iluminación flexible. Gracias a su diseño compacto y gran estabilidad, el RANGER600 se puede emplear en la sala de metrología, la inspección de recepción o directamente en la producción. El sistema de inspección de herramientas RANGER600 está configurado con el software de medición universal SMARTOOL, lo que lo convierte en el mejor instrumento para todo tipo de herramientas de corte de metales, comenzando con la verificación rápida de criterios individuales, como el contorno exterior o los ángulos, hasta el control completo de geometrías de herramientas especiales. Los usuarios pueden lograr fácilmente un proceso de medición de PONER-MEDIR-ANALIZAR con el RANGER600.
Diseño avanzado
--Diseño ergonómico y construcción sólida.
--Combinación de captura y visualización de imágenes HD, también es opcional el nivel de aumento del microscopio.
--Bloque en V estable y preciso para una fácil sujeción y alineación de las herramientas.
--Ángulo de medición mecánico fijo de 0 grados y 90 grados disponibles en la mesa giratoria.
--El codificador de alta precisión está integrado en la mesa giratoria, ofrece una ubicación precisa del ángulo para los usuarios.
--Luz de anillo LED programable de múltiples secciones para la iluminación de la superficie, también incluye iluminación de contorno y luz auxiliar de ángulo libre para características estándar.
--El software de medición SMARTOOL ofrece una función de medición específica para herramientas de corte.
--Detección automática de bordes, medición rápida de ángulos con retícula, funciones de comparación de elementos CAD disponibles.
--Salida rápida de resultados de medición a informe de archivo EXCEL o archivo CAD.
--El sistema de PC TODO EN UNO hace que la máquina sea más estable.
Especificaciones
ESPECIFICACIONES PARA EXCAVADORA DE ORUGAS DE 25 TONELADAS
|
|
Recorrido del eje X
|
80 mm
|
|
Recorrido del eje Y
|
60 mm
|
|
Rango de medición del eje Z
|
60 mm
|
|
Diámetro máximo de la herramienta
|
50 mm
|
|
Longitud máxima de la herramienta
|
300 mm
|
|
Distancia de trabajo
|
90 mm
|
|
Lente
|
Lente de zoom dentado de 0,7-4,5X
|
|
Cámara
|
Cámara HD de 2M píxeles/Cámara HD de 5M píxeles (Opcional)
|
|
Resolución de la escala lineal
|
0,0001 mm
|
|
Ampliación
|
12,6X~79,2X/25,2X~158,4X (Opcional)
|
|
Campo de visión
|
27*20 mm~4,3*3,3 mm/13,5*10 mm~2,3*1,6 mm (Opcional)
|
|
Precisión de medición
|
X~Y,(2,5+L/100)µm, L es la longitud medida
|
|
PC
|
Sistema de PC TODO EN UNO, sistema operativo Windows 10, con monitor LCD de 24"
|
|
Iluminación
|
Luz de anillo LED de 8 secciones, luz de contorno y luz auxiliar flexible, todo controlado por software y programable.
|
|
Formato de entrada
|
Archivos DXF
|
|
Formato de salida
|
EXCEL, DXF
|
Medición de múltiples ángulos
Para una ubicación de ángulos de herramientas más rápida y precisa durante el proceso de medición, la mesa giratoria del RANGER600 ofrece 2 ángulos fijos mecánicos, 0 grados y 90 grados. En la posición de 0 grados, los usuarios pueden medir el extremo de la herramienta, el eje central del extremo de la herramienta, el ángulo frontal del extremo de la herramienta, etc. Y la posición de 90 grados está disponible para el ángulo de hélice, el ángulo frontal axial, el primer ángulo trasero, el segundo ángulo trasero y el ángulo del borde basculante, etc.
Si se requiere otra ubicación de ángulo, los usuarios también pueden usar el codificador preciso que está integrado en la mesa giratoria para obtenerlo. La lectura del ángulo se muestra en el software.
0 grados 45 grados 90 grados
Accesorios estándar
Luz auxiliar de ángulo libre
Una luz adicional regulable está disponible en un brazo flexible. Lo que ayuda a los usuarios a obtener una imagen de mejora local.
Módulo de luz de contorno
El RANGER600 incluye un módulo de luz LED de contorno de trayectoria de luz paralela, que es móvil a lo largo de la dirección del eje X, ofrece la mejor imagen y el borde afilado de la vista del objeto al usuario al medir el contorno de la herramienta.

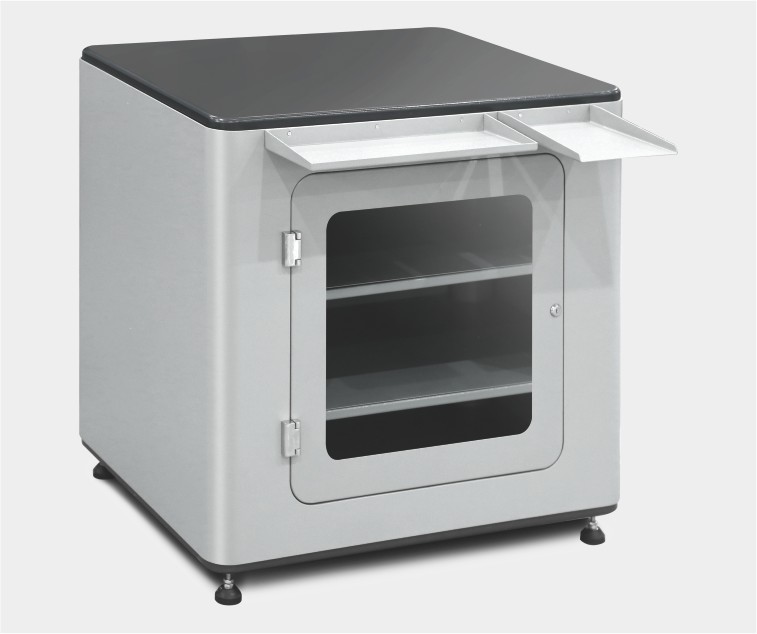

Mesa base
Estación de trabajo de pie sólida con espacio de almacenamiento práctico y de vista abierta para el almacenamiento de materiales y herramientas.

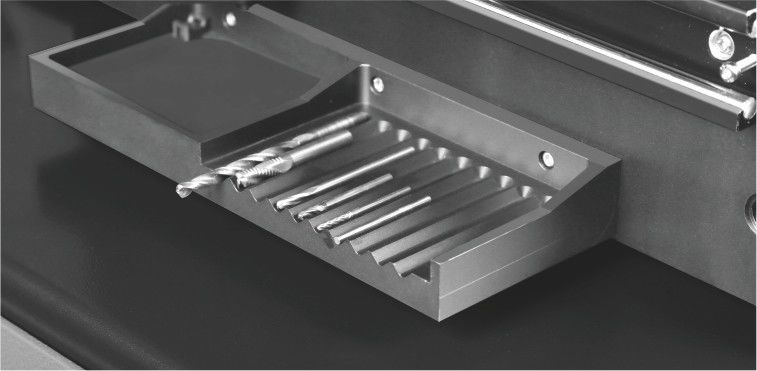

Soporte de herramientas
Un soporte de herramientas de múltiples secciones está integrado en el lateral de la máquina. Los usuarios pueden sujetar todas las herramientas en orden para prepararse y evitar confusiones.
Software de medición SMARTOOL
Solución líder para la medición de herramientas de corte
El software de medición de herramientas de corte SMARTOOL se desarrolla en base a tecnología de medición óptica y digital de alta precisión, es fácil e intuitivo de operar y ofrece numerosos algoritmos de medición y evaluación específicamente para herramientas fabricadas o afiladas en el negocio de rectificado.
Vistas nítidas y de alto contraste con todas las ampliaciones. Todas las ampliaciones están calibradas.
El alto nivel de zoom permite el análisis incluso de los detalles de superficie más pequeños o la inspección de microherramientas.
Interfaz de software intuitiva y fácil de operar: para una aplicación de medición rápida y fácil, todas las teclas de función y el panel de operación son gráficos, y la función de detección automática de bordes ayuda a eliminar la diferencia de resultados de medición de diferentes operadores.
Cambio libre entre la vista de la imagen del objeto y la vista de la curva de contorno en tiempo real: los usuarios pueden obtener la observación y medir los bordes máximos de las herramientas durante el proceso de rotación dinámica. Proceso avanzado de calibración y compensación: el software SMARTOOL ofrece una función avanzada de calibración y compensación, lo que aumenta en gran medida la precisión de la medición.
Características principales
Fácil operación
Visualización de imágenes de alta resolución e interfaz de operación gráfica. Todas las teclas de función y el panel de control se muestran en la ventana del software.
Vista de curva en tiempo real dinámica
El software ofrece una vista de curva de detección de bordes en tiempo real, lo que hace que el análisis de bordes y la medición sean más intuitivos y claros. Los usuarios pueden cambiar al modo de vista de curva en cualquier momento durante el proceso de medición.
Medición rápida de ángulos con retícula
La retícula que se muestra en el área de la imagen del software SMARTOOL es de rotación libre y puede mostrar ángulos. Los usuarios pueden lograr una medición rápida de ángulos fácilmente utilizando la retícula para la comparación de bordes.
Comparación CAD
El software de medición SMARTOOL es compatible con la función de comparación CAD. Los usuarios pueden ingresar directamente el dibujo CAD de la herramienta al software como referencia y comparar la imagen real con el dibujo para evaluar las geometrías de las herramientas de corte.
Capacidad de medición.
Capacidad de medición
Ángulo de hélice Ángulo frontal axial Primer ángulo trasero
Segundo ángulo trasero Ángulo del borde basculante
Extremo de la herramienta Eje central del extremo de la herramienta Ángulo frontal del extremo de la herramienta
Primer ángulo trasero Segundo ángulo trasero
