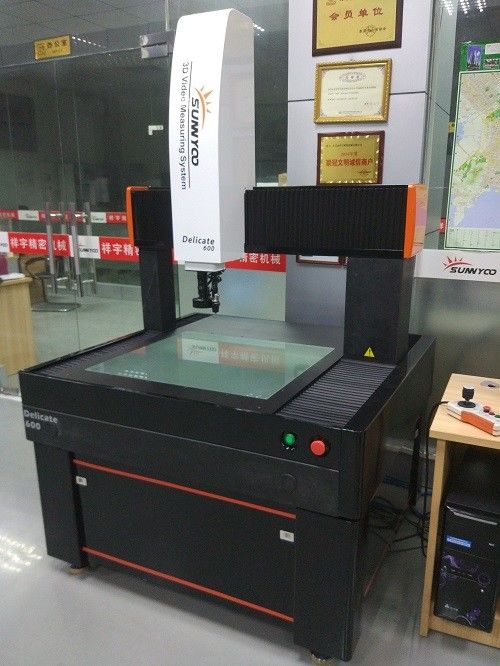

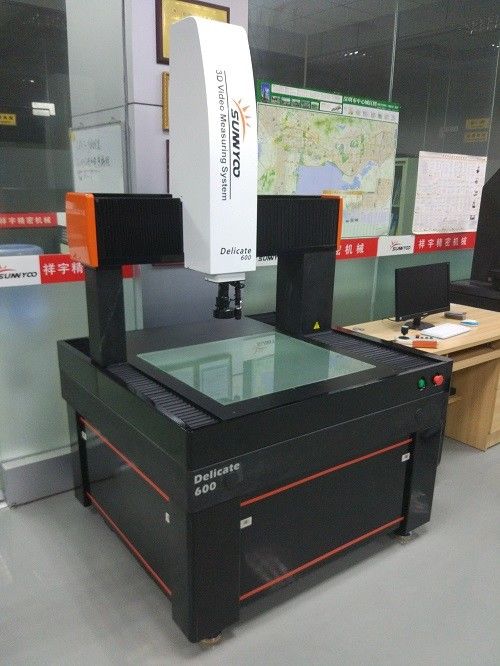

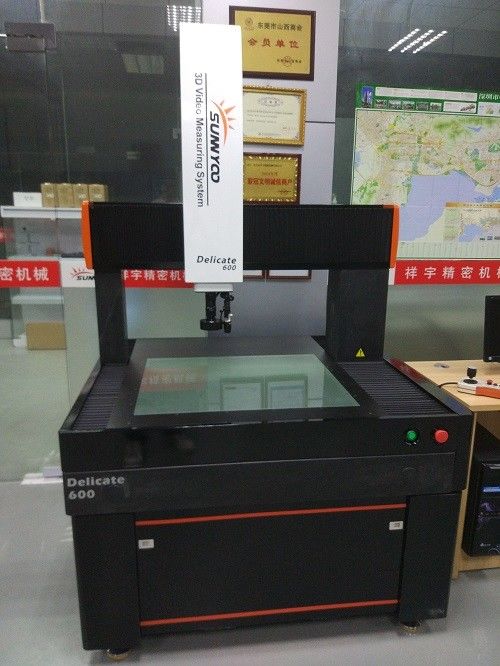

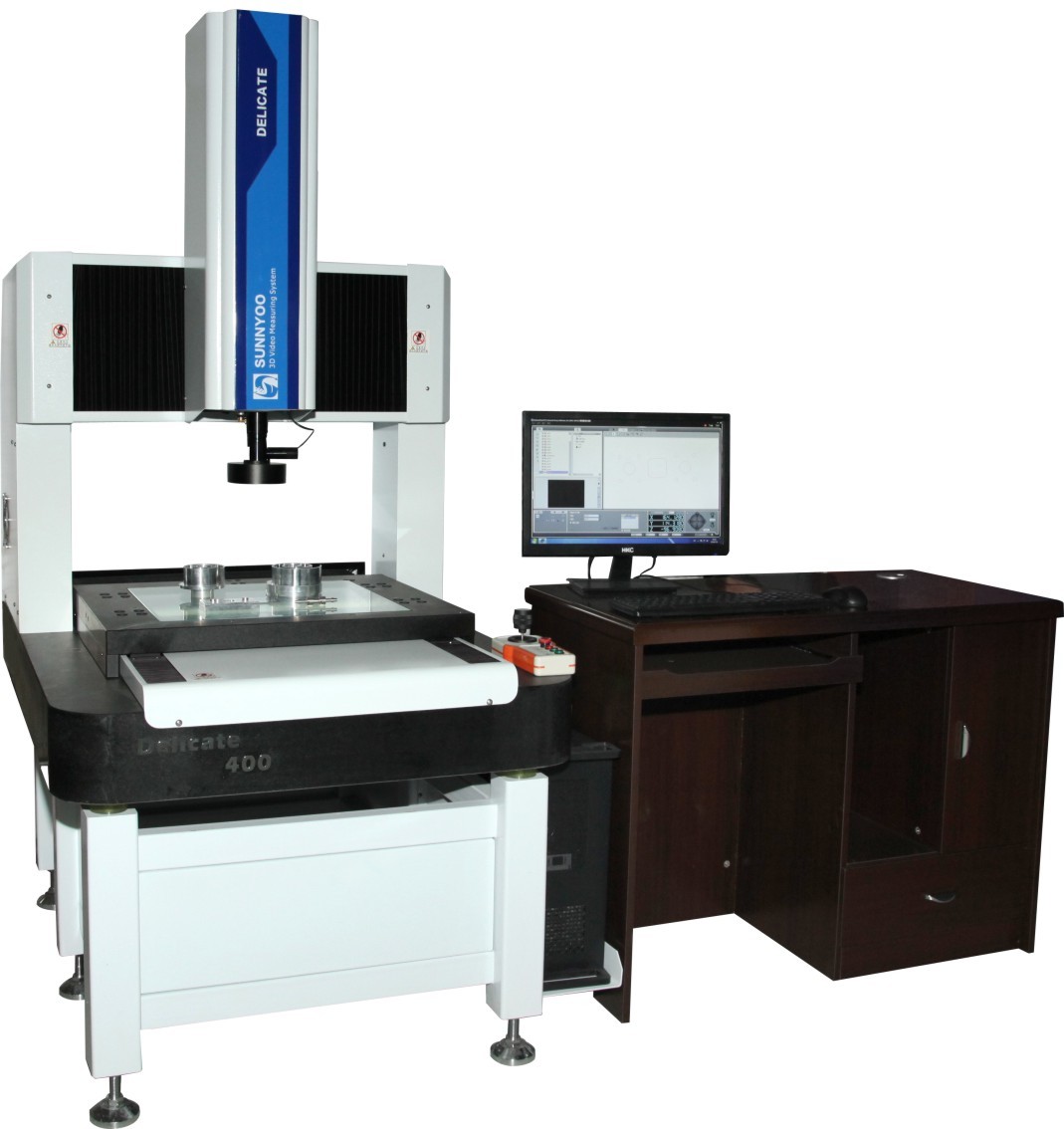

Programable completamente automático de 3D Vision de medida del pórtico compuesto óptico del sistema

Programable completamente automático de 3D Vision de medida del pórtico compuesto óptico del sistema

    • Optical 3D Composite Vision Measurement System Gantry Fully Automatic Programmable
    • Optical 3D Composite Vision Measurement System Gantry Fully Automatic Programmable
    • Optical 3D Composite Vision Measurement System Gantry Fully Automatic Programmable
    • Optical 3D Composite Vision Measurement System Gantry Fully Automatic Programmable
  • Optical 3D Composite Vision Measurement System Gantry Fully Automatic Programmable

    Datos del producto:

    Lugar de origen: China
    Nombre de la marca: UNIMETRO
    Número de modelo: delicado

    Pago y Envío Términos:

    Cantidad de orden mínima: 1
    Detalles de empaquetado: Caso de madera
    Tiempo de entrega: 15 días hábiles
    Condiciones de pago: T/T
    Capacidad de la fuente: 5 sistemas por mes
    Contactar ahora
    Descripción detallada del producto
    cámara: Cámara del CCD color del grado el 1/2 industrial” Aumento: 33-195X
    Sistema de conducción: Control completo del CNC del cierre-lazo, motor servo de la CA, eje 3 automático y programable, cont Resolución linear de la escala: 1um/0.5um/0.25um/0.1um para opcional
    Software de medición: Software de medición compuesto racional del Vue 3D




    programable completamente automático Vision de la máquina compuesta de la medida de 3D




    Introducción

    El ● la máquina delicada de la medida de la visión de la serie diseñada y creada por UNIMETRO, es una máquina compuesta de la medida de la visión. Se construye sobre la base de la tecnología avanzada de la óptica, de sondar, del sensor del laser y del control de movimiento, que asegura el funcionamiento de la exactitud, de la repetibilidad y del movimiento.

    El ● la serie delicada es un dispositivo excepcional para la inspección exacta, el control de calidad, y la producción.

    El ● la máquina delicada de la medida de la visión de la serie es un instrumento compuesto de alta calidad de la medida con los coordenadas que miden y la tecnología óptica de la visión, que es originaria de diseño alemán de la estructura.

      Programable completamente automático de 3D Vision de medida del pórtico compuesto óptico del sistema






    Características

    Programable completamente automático de 3D Vision de medida del pórtico compuesto óptico del sistema Programable completamente automático de 3D Vision de medida del pórtico compuesto óptico del sistema


    1. base de la máquina del granito de 000 grados, tabla de funcionamiento y pórtico, asegurar la estabilidad de la estructura de la máquina durante el movimiento.


    2. el sistema de control del movimiento del Cierre-lazo, coordinado con el hardware de la alto-exactitud, la colocación del eje de la máquina puede ser rápido y exacto.


    3. Escala linear de Renishaw integrada, para ofrecer exactitud de medición del alto y funcionamiento estable.



    4. Usando los motores servos originales de Panasonic para aumentar la velocidad, el ragidity y la estabilidad del movimiento.

    Programable completamente automático de 3D Vision de medida del pórtico compuesto óptico del sistema Programable completamente automático de 3D Vision de medida del pórtico compuesto óptico del sistema

    5. la vía guía linear de la Alto-exactitud garantiza la exactitud y la estabilidad del movimiento.

    6. opción del múltiplo para la lente o las cámaras basadas en los requisitos de clientes, de satisfacer el requisito de medición de diversa visión.

    7. software compuesto de RationalVue 3D disponible:








    Accesorios del instrumento



    2.o software de la inspección + software de la inspección 3D + software + forma de la revocación del cad que analiza software + software de la exploración del contorno + software estadístico del proceso estadístico + software programado off-line + software de la evaluación de la tolerancia.

    Programable completamente automático de 3D Vision de medida del pórtico compuesto óptico del sistema

    Opciones abiertas del ◆

    Lente óptica del CCD – diversa solución para la opción basada en diversos objetos de medición, para ganar una imagen más rápida y más estable basada en diversos requisitos de medición.

    Punta de prueba del tacto – alcanzar la medición 3D

    Sensores del laser – para la medición sin contacto de la altura, de la profundidad y de la llanura





    Especificación



    Modelo

    CNC delicado 400 CNC delicado 500 CNC delicado 600
    Dimensión (milímetro) 1300*1100*1800 1400*1200*1800 1500*1300*1800
    Gama de medición (milímetro) X 400 500 600
    Y 300 400 500
    Z 200
    Exactitud de medición (um) 3+L/100 5+L/100
    Peso (kilogramo) 1800 2500 3000
    Imagen y sistema de medición Cámara Cámara del CCD color del grado el 1/2 industrial”
    Lente objetiva Lente zoom/de la lente detented manuales 0.7-4.5X/Navitar de Autozoom para opcional
    Ampliación 33-195X
    Campo de Vision 8.1-1.3
    Distancia de funcionamiento 108m m
    Resolución de medición 0.001m m
    Resolución linear de la escala 1um/0.5um/0.25um/0.1um para opcional
    Sistema de conducción Control completo del CNC del cierre-lazo, motor servo de la CA, eje 3 automático y programable, control de la palanca de mando, control del teclado
    Software de medición Software de medición compuesto racional del Vue 3D
    Iluminación Anillo programable LED de 8 secciones para la luz superficial, anillo LED de 40 secciones para la opción, luz del contorno del paralelo del LED, luz coaxial para la opción.
    Fuente de alimentación el 220V±10% (CA) 50Hz, poniendo a tierra con resistance≦4Ω se requiere
    Ambiente de trabajo Temperatura: 18-24°C, humedad: 30%-75%, evite la vibración
