2.a/3D de la máquina de la medida de Vision de la operación manual que mide la alta precisión

Informacion basica
Lugar de origen: China
Nombre de la marca: UNIMETRO
Certificación: CE,ISO
Número de modelo: Básico
Cantidad de orden mínima: 1
Precio: Discussible
Detalles de empaquetado: Caso de madera
Tiempo de entrega: 15 días del trabajo
Condiciones de pago: T/T
Capacidad de la fuente: 30 conjuntos por mes
Información detallada
Nombre de producto: Máquina de la medida de Vision Gama de medición: 200*100*150m m
Etapa de trabajo: 550*540*930 Peso: 140
lente objetivo: Zoom detented manual Modo del movimiento de AXIS: X, Y, manual del eje de Z
Ampliación: 18-188X Cámara: Cámara industrial del CCD color del grado
Resolución de medición: 0.5um (0.1um opcional) Iluminación: Secciones programables del LED 8, luz paralela del contorno del LED
Alta luz:

sistema de medida de la visión

,

sistemas de medición de la visión

,

Máquina de la medida de Vision de la operación manual


Descripción de producto

2.a/3D de la máquina de la medida de Vision de la operación manual que mide la alta precisión

La máquina de la medida de Vision es un instrumento usado para la dimensión física exacta que mide, exactitud hasta el nivel del micrón, que es un instrumento de medida óptico usando la cámara para capturar la imagen del pedazo del trabajo, analiza el pixel de la imagen y calcula la 2.a dimensión con el software de medición.
◉La máquina de la medida de la visión de la serie del BASIC es diseñada y desarrollada por UNIMETRO, que es un ajuste modelo popular para la mayor parte del uso de medición y los usuarios finales de la 2.a dimensión exacta de diversas industrias, como molde, electrónica, semiconductor, la inyección plástica, los productos 3C, la asistencia médica, la aviación… etc. Es un instrumento importante usado en su proceso del control de calidad de productos, asegurando su exactitud de la dimensión de los productos, hace sus productos más competitivos.
◉La serie VMM del BASIC es el modelo más común para la mayor parte de las fábricas que fabrican piezas exactas. Se cabe para las muestras de la pequeña cantidad que miden el uso. el control de manual de 3 ejes, con software fácil de usar, permite que el operador maneje usando la máquina en mismo breve periodo de tiempo.

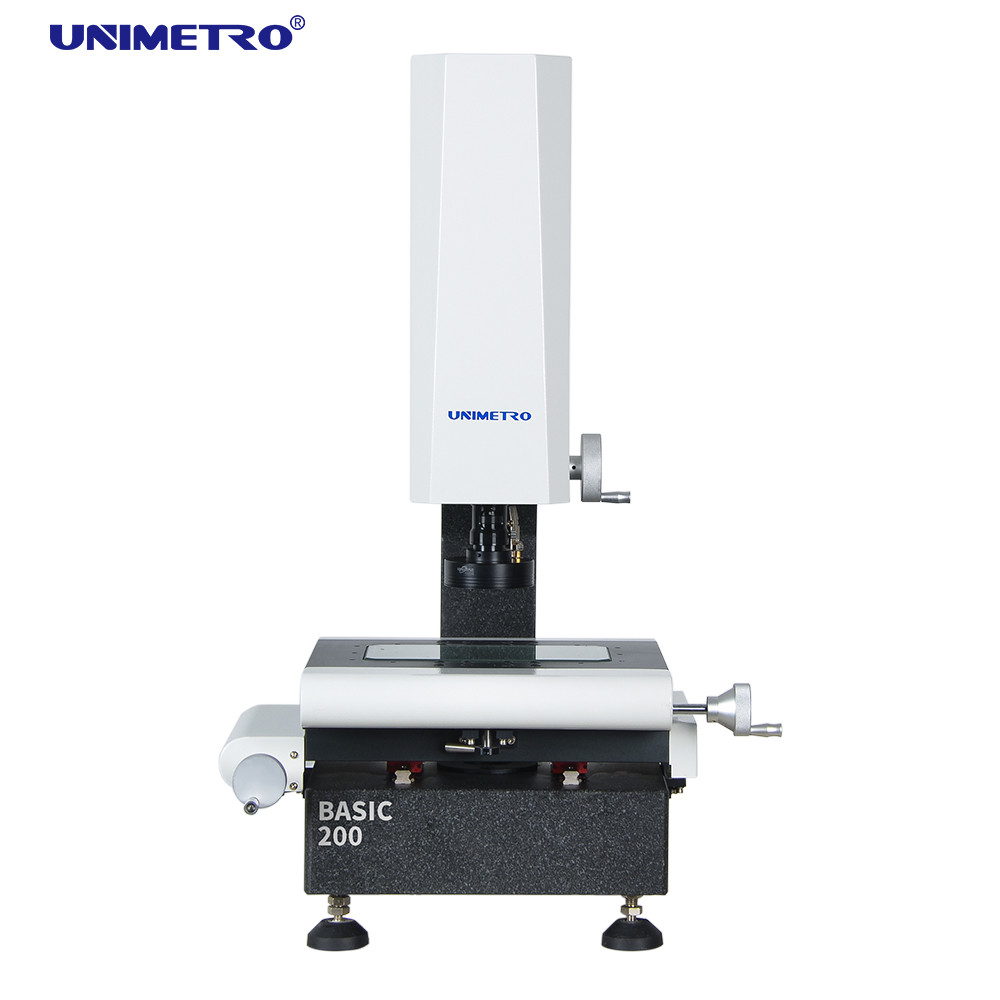

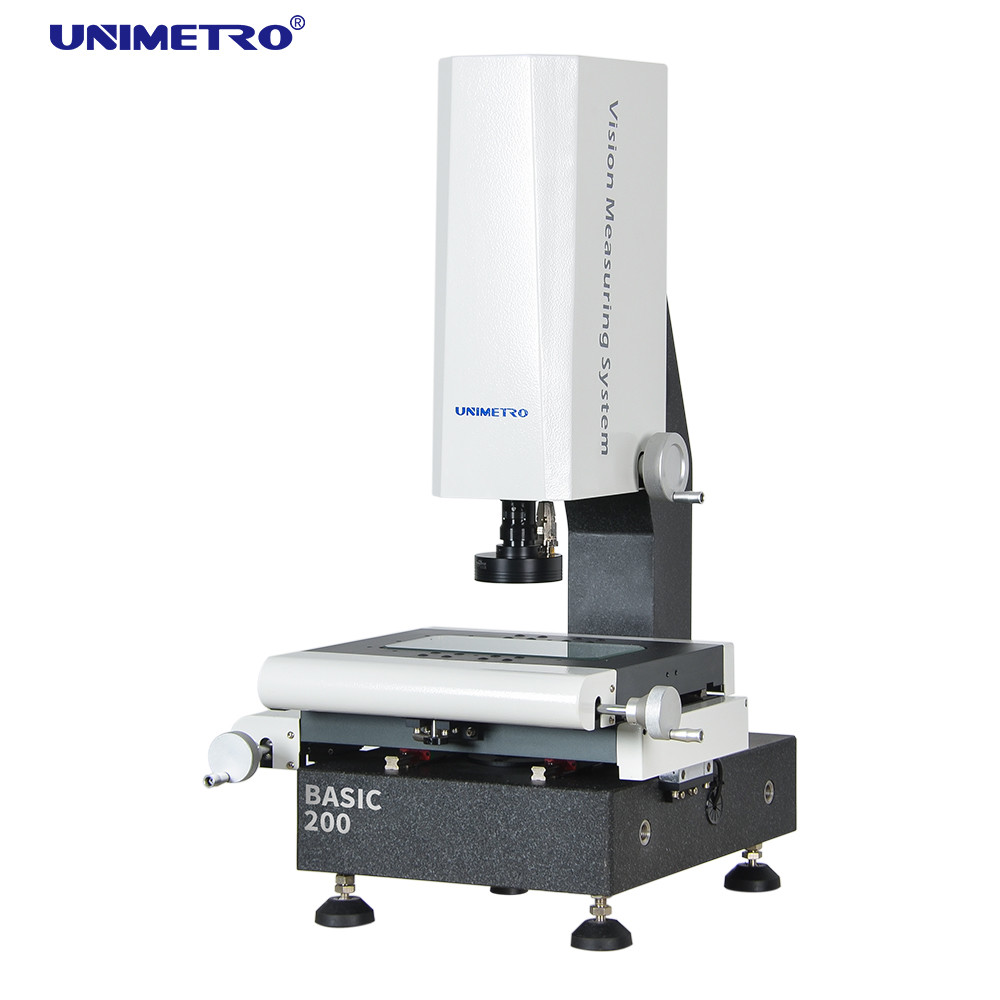

2.a/3D de la máquina de la medida de Vision de la operación manual que mide la alta precisión 0 2.a/3D de la máquina de la medida de Vision de la operación manual que mide la alta precisión 1 2.a/3D de la máquina de la medida de Vision de la operación manual que mide la alta precisión 2



Usando el granito de la alta exactitud y de la estabilidad como base y columna de la máquina, con el sensor linear 0.0005m m de alta resolución triaxial
----Asegure el alto rendimiento y la exactitud de cada máquina.
Usando manera linear de la guía de HIWIN y el carril de guía linear de alta precisión, con la etapa de aluminio del trabajo y el proceso de anodización duro de la superficie.
---- Asegura el alto uso del funcionamiento dinámico y del ciclo vital de larga vida de la máquina.
Usando una caja de control integrada de la base que es desarrollada por UNIMETRO, para las escalas lineares, el control ligero, y la transferencia de la señal de la punta de prueba del tacto.
---- Asegure el cableado y el mantenimiento fáciles. Aumente altamente la estabilidad de la máquina.
La luz programable del contorno LED con la trayectoria ligera paralela, evita la deformación de la imagen.
---- Asegura el measuringaccuracy.
Con la luz del anillo del control LED del software de 8 secciones, el ángulo y el brillo de iluminación múltiples de la oferta.
---- Ajuste para las piezas forma y materiales withdifferent.
Los parámetros de iluminación pueden ser de registro en el programa de medición de la pieza, usuarios no necesitan ajustar durante el proceso de medición.
----Amistoso y convenientemente uso.

Parámetros

Modelo BASIC 200 BASIC 300 BASIC 400 BASIC 500
Dimensión (milímetro) (L*W*H) 550*540*930 600*740*980 700*840*980 800*940*980
Gama de medición (milímetro) (X*Y*Z) 200*100*150 300*200*200 400*300*200 500*400*200
Exactitud de medición (μm) 2.5+L/100 2.5+L/100 2.5+L/100 3+L/100
Repetibilidad (μm) 2,5 2,5 2,5 3
Peso (kilogramos) 140kg 190kg 240kg 290kg
Imagen y medición CCD cámara digital del pixel HD del 1.2M
Lente zoom abollado manual 0.7-4.5X con el sensor de la reacción de la señal del maganification
Ampliación 18-195X (para la referencia solamente. Con la diversas cámara y lente la ampliación será diferente. )
Campo visual 8.1~1.3m m
Distancia de funcionamiento 80m m
Resolución linear de la escala 0,5 μm (los 0.1μm para la opción)
Sistema de conducción X, Y, control de manual del eje de Z
Iluminación Luz superficial del anillo programable de 4 secciones LED, luz paralela del contorno del LED, luz del anillo de 8 secciones LED, coaxial, para la opción

Funciones del software

Fichero entrado y medida del cad
◉Piezas arsenal y medición de la macro
◉Medición auto del foco y de la altura
◉La función de navegación ayuda a situación rápida
◉Función de medición geométrica potente
◉Informes múltiples de los datos y función de salida gráfica de datos


◉Programa de usuario flexible
◉Crear elementos de la referencia
◉Borde potente que detecta la función
◉Accesorios externos múltiples favorables
◉Cálculo auto de la tolerancia geométrica de los elementos
◉Producción complicada de medición rápidamente y convenientemente

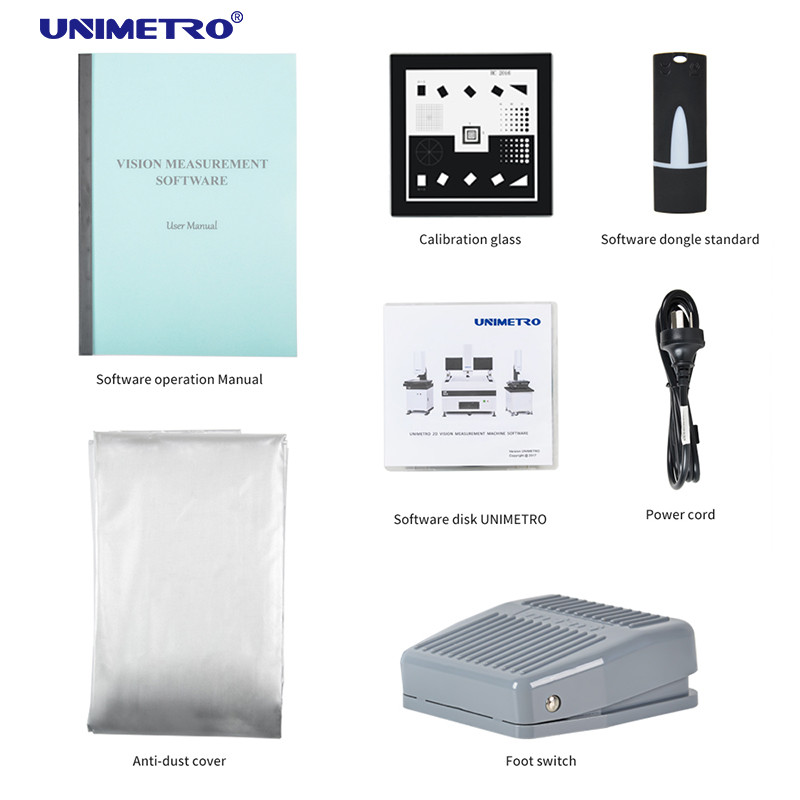

2.a/3D de la máquina de la medida de Vision de la operación manual que mide la alta precisión 3





Información de compañía


Máquina visual de la medida
Máquina visual de la medida
Máquina visual de la medida
Máquina visual de la medida

Nuestro Client&Agent

 Máquina visual de la medida
Máquina visual de la medida
FAQ
Máquina visual de la medida  Q1: ¿Es usted una fábrica o una empresa comercial?
Máquina visual de la medida  A1: Somos una fábrica y donante le de la contestación más rápida en 24 horas.
Máquina visual de la medida  Q2: ¿Cuál es su compañía principalmente adentro?
Máquina visual de la medida  A2: Debemos principalmente producir la máquina de medición de Vision, máquina de medición coordinada, fixturesetc de CMM&VMM.
Máquina visual de la medida  Q3: ¿Cómo elegir la especificación apropiada?
Máquina visual de la medida  A3: Mientras usted nos diga variedad y el tamaño del producto que se medirá, nuestro equipo profesional le aconsejaría del instrumento de medida de especificaciones convenientes.
Máquina visual de la medida  Q4: ¿Usted acepta servicio modificado para requisitos particulares?
Máquina visual de la medida  A4: ¡Esté seguro! Podemos proporcionar no sólo las máquinas típicas, pero también las máquinas modificadas para requisitos particulares a las necesidades del cliente.
Máquina visual de la medida  Q5: ¿Cuál es su período de garantía?
Máquina visual de la medida  A5: Nuestro período de garantía del producto es 1 año. Nuestra calidad del producto es muy estable, y tenemos
mejorado mucho en algunas piezas frágiles. Usted puede descanso asegurado de nuestra calidad del producto.
